小型内燃机缸体后部壳体结构设计

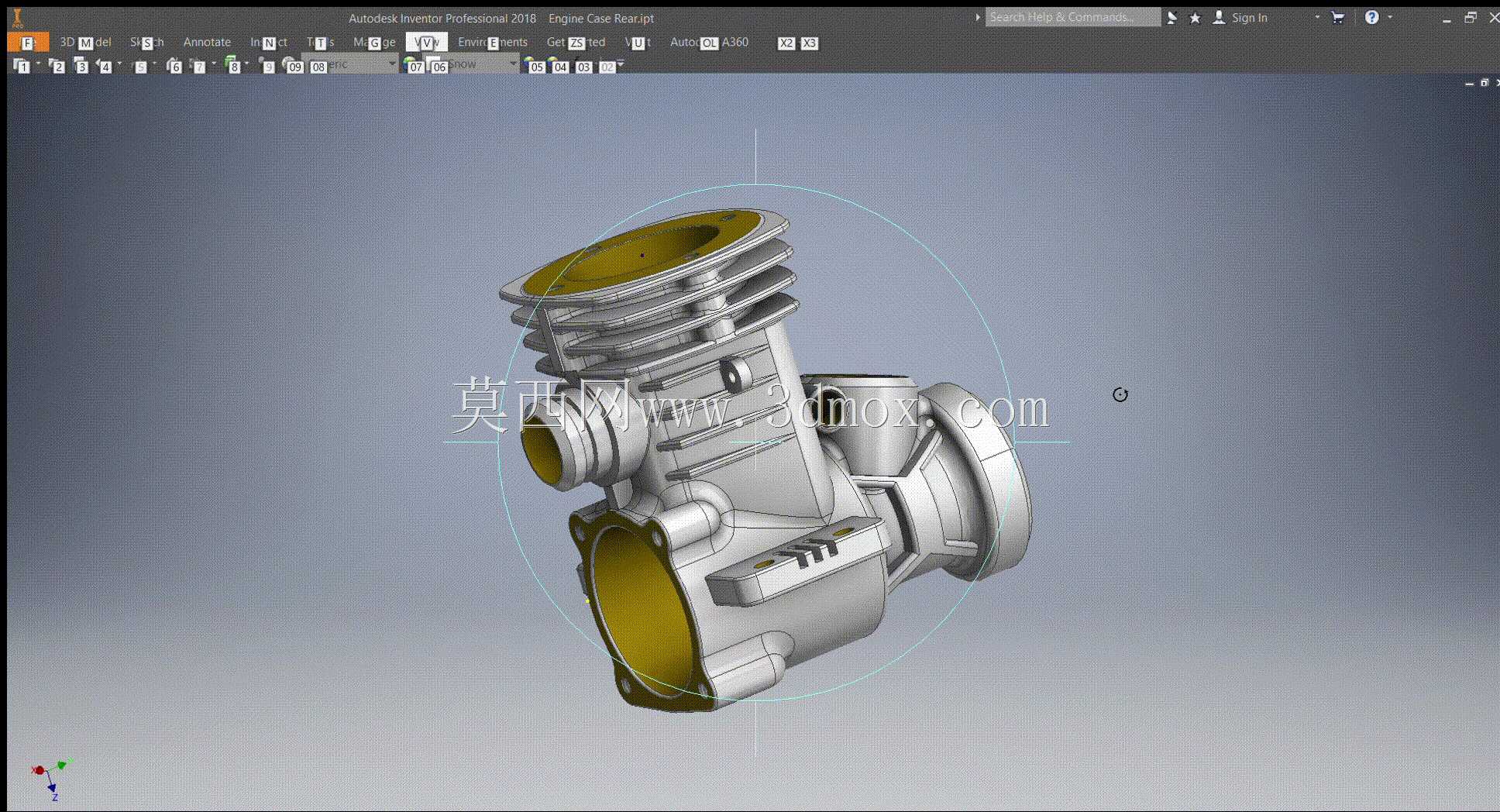

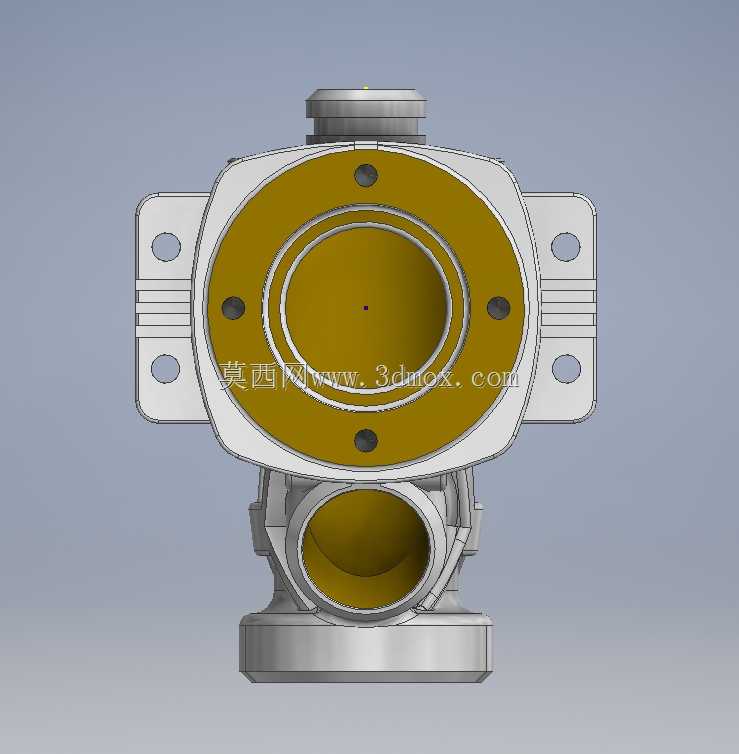

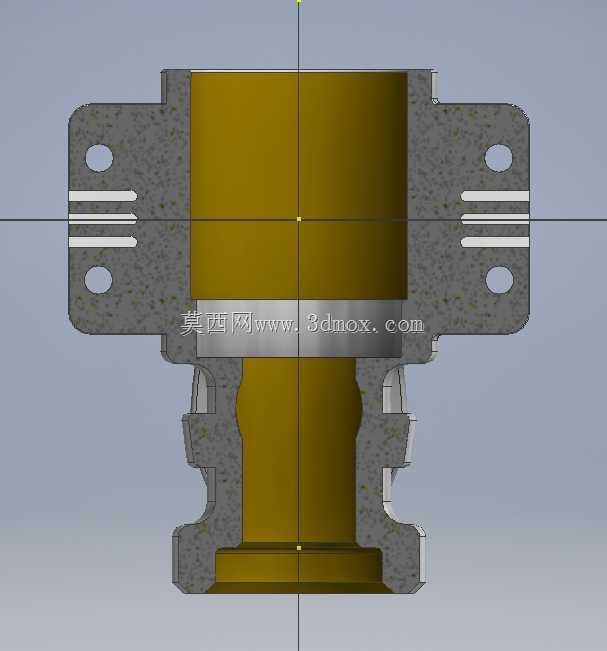

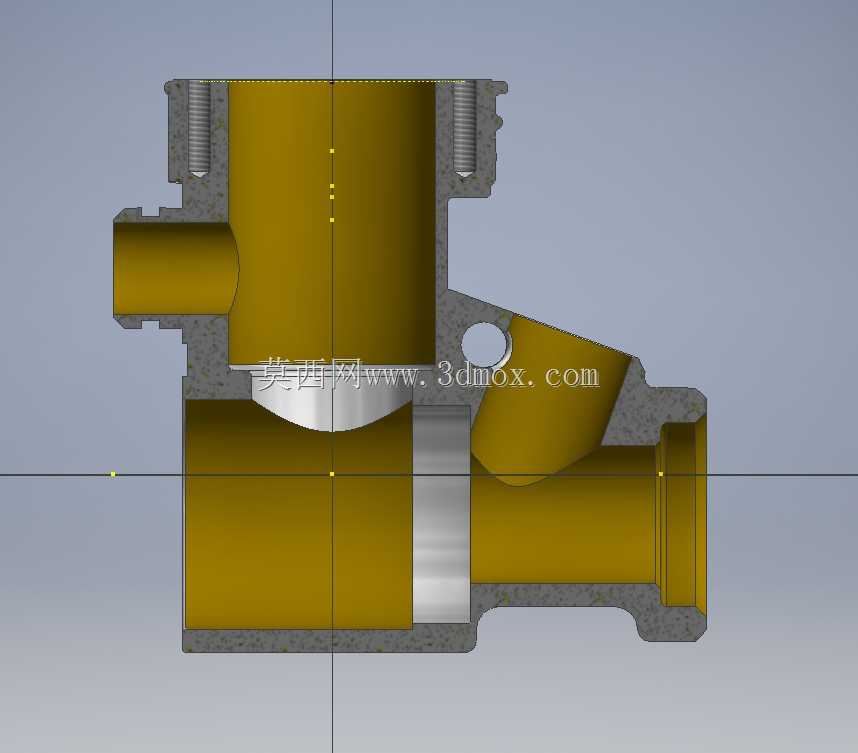

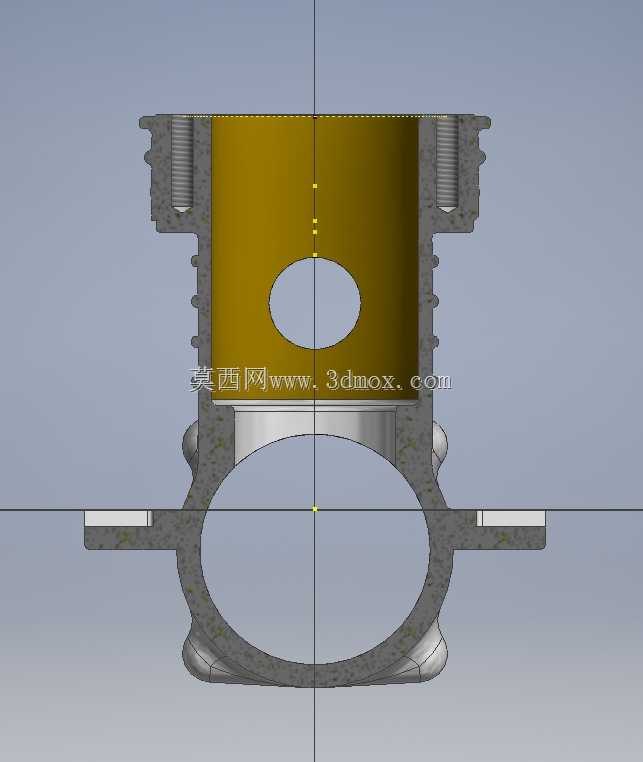

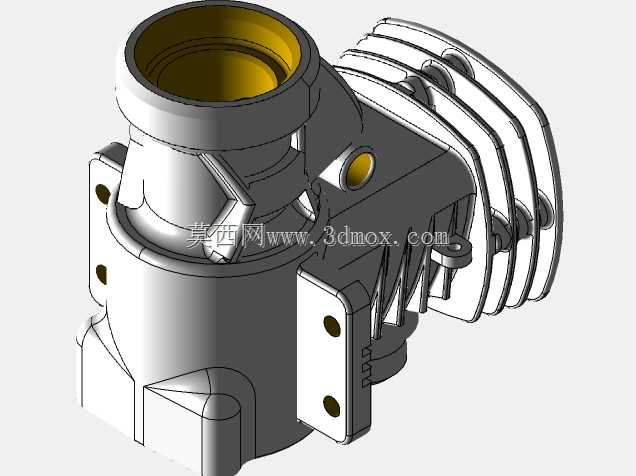

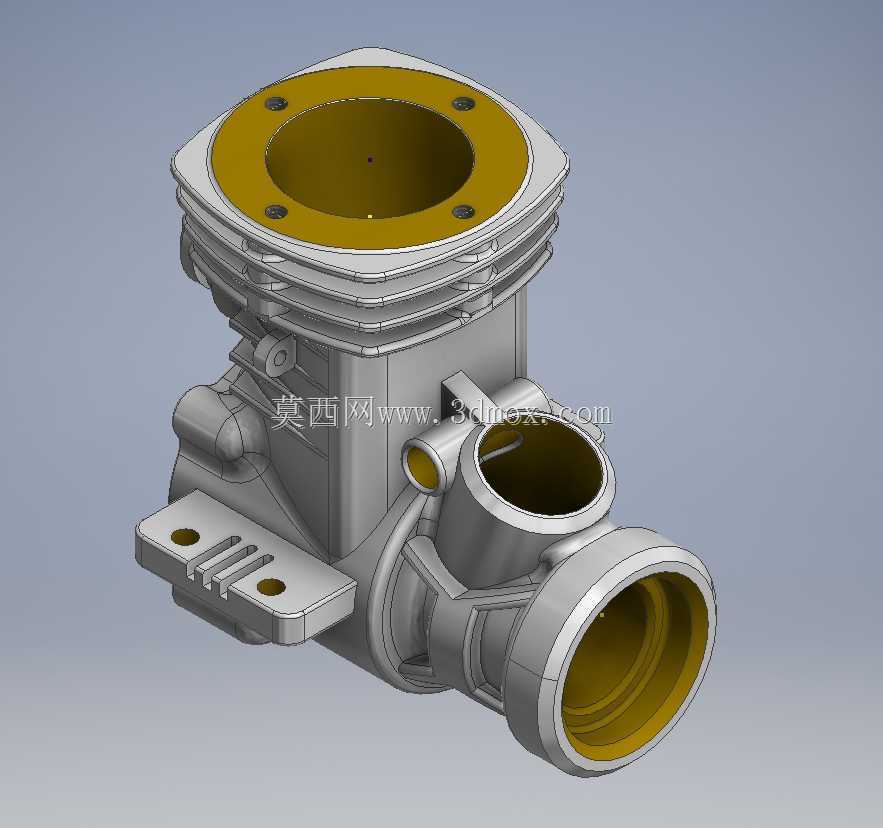

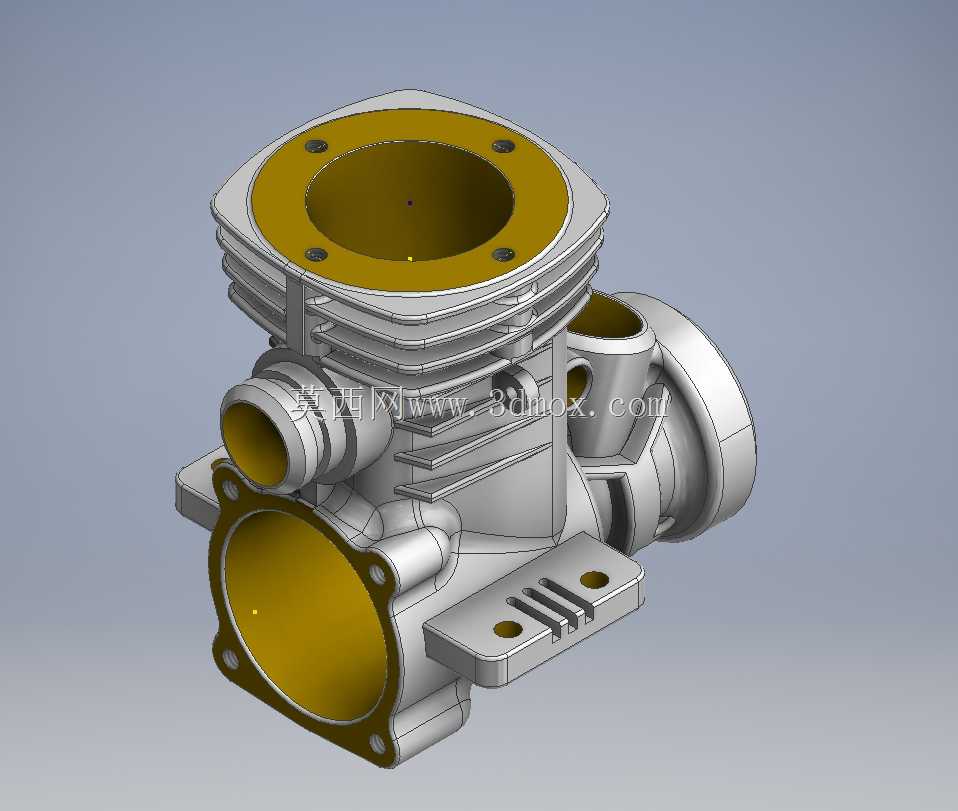

这款壳体是小型往复式内燃机的后部缸体组件，主要应用在通用小型动力设备、航模动力单元、小型园林机械以及轻型代步工具的动力系统中，作为发动机核心承载结构件，承担着气缸密封、曲轴腔包容、附属管路接口集成、散热结构承载的多重作用。从实际装机场景来看，该部件直接与气缸套、曲轴端盖、化油器接口、排气转接段、散热鳍片组配合安装，是动力单元中衔接燃烧腔与外部辅件的核心结构。设计过程中优先考虑了压铸工艺的成型可行性，所有外壁转角均做了适配压铸脱模的圆角处理，避免锐角结构导致的充型缺陷与应力集中，同时针对缸体工作时的热负荷分布，在燃烧室对应外壁设置了多层平行散热鳍片，鳍片厚度与间距经过热流仿真校核，能够在自然风冷工况下保证壳体工作温度维持在铝合金材料允许的范围内，避免热变形导致的密封失效。安装边界方面，顶部的方形法兰面设置了四个均匀分布的螺栓孔，用于与气缸头组件压紧密封，法兰面的平面度要求控制在0.02mm以内，保证密封垫片受压均匀不会出现燃气泄漏；侧部的两个圆形接口分别对应进气通道与曲轴箱通气口，接口端面预留了卡箍安装的定位槽，可直接适配标准规格的橡胶管路；下部的大尺寸圆形法兰用于连接曲轴后端盖，法兰周向布置的螺栓孔位置与曲轴轴承座的安装孔位完全同轴，保证曲轴转动时的同轴度要求，避免偏磨导致的动力损耗。壳体侧面延伸出的安装凸台设置了两个贯通安装孔，用于将整个发动机单元固定到设备机架上，凸台与壳体主体之间设置了加强筋结构，能够承受设备运行过程中的振动载荷，避免安装位置出现断裂失效。内部流道设计上，进气通道的走向做了平滑圆弧过渡，减少进气阻力提升充气效率，曲轴腔内壁的轮廓避开了曲轴连杆的运动包络线，预留了足够的运动间隙，同时在腔体内壁设置了回油槽结构，能够将润滑飞溅的机油导流回油底壳位置，减少机油窜入燃烧室的概率。整个壳体的壁厚设计保持均匀，避免壁厚差异过大导致压铸冷却过程中出现缩孔缺陷，所有外部凸台的高度均控制在压铸工艺允许的拔模斜度范围内，无需额外做侧抽芯结构即可完成成型，有效降低了批量生产的模具成本。
