直列四缸四冲程汽油发动机整机结构

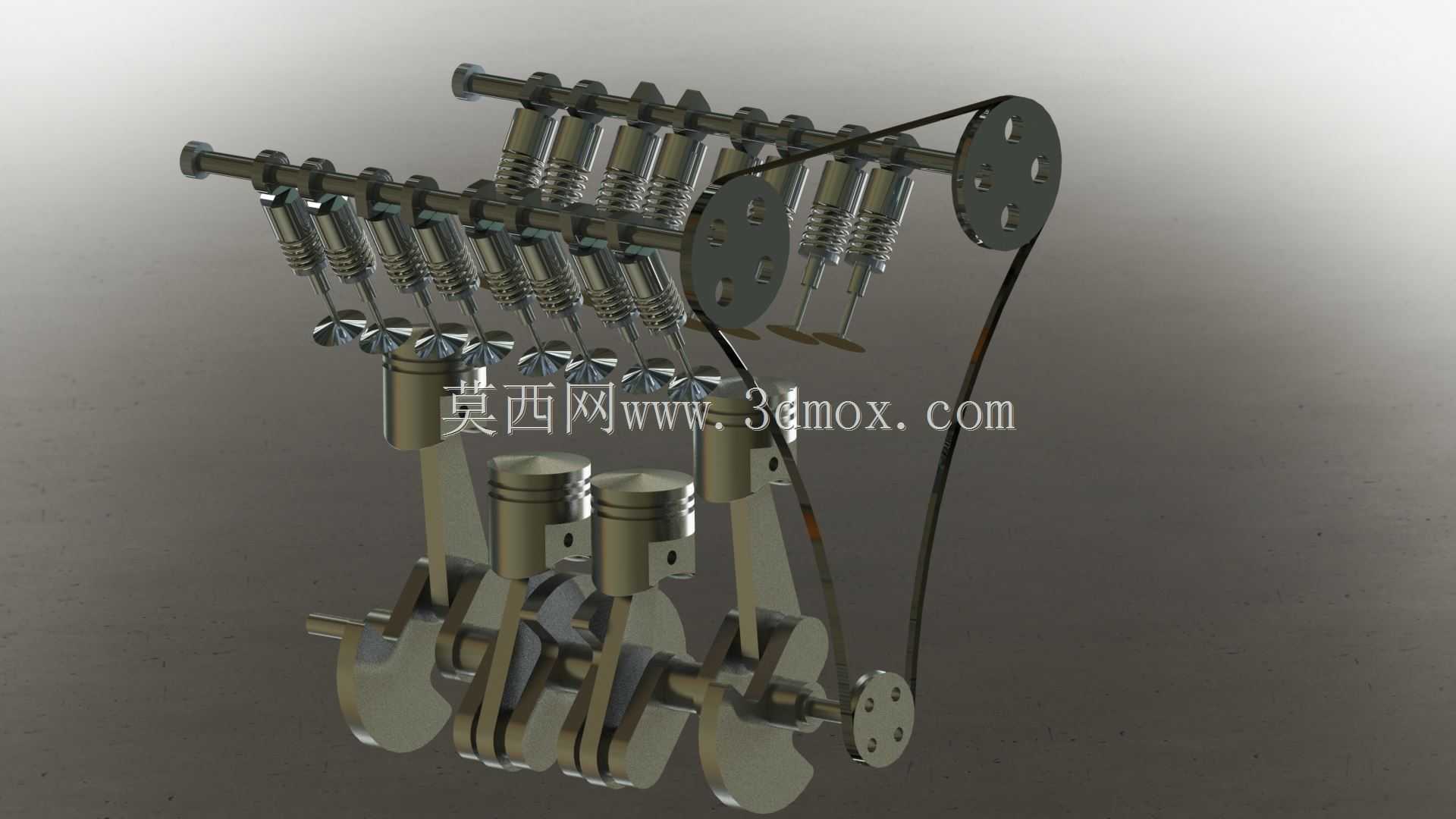

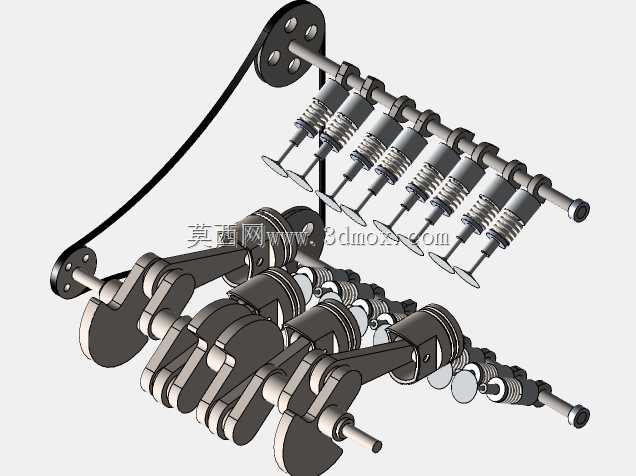

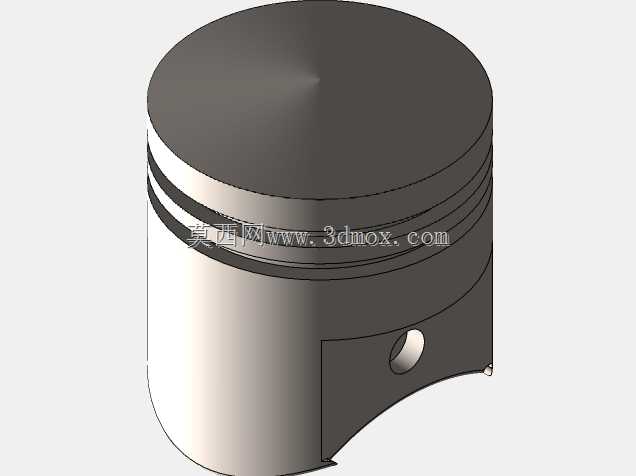

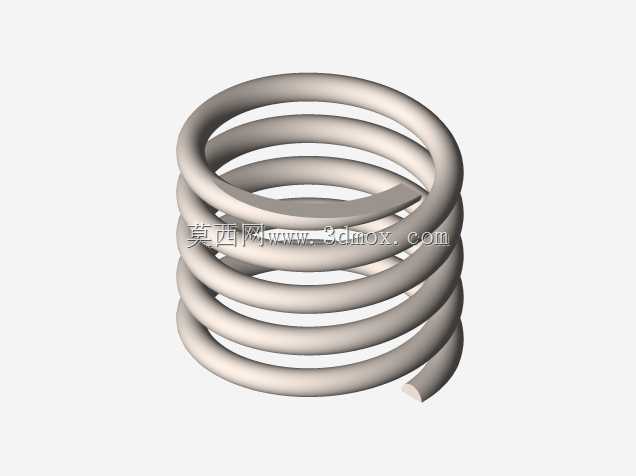

这套直列四缸四冲程汽油机的三维结构，完整还原了往复式内燃动力核心的运动逻辑与装配关系，覆盖从配气端到动力输出端的全部核心部件，可直接用于动力总成结构教学、样机开发阶段的干涉校验、以及维修实训的结构拆解演示场景。在车用动力、小型通用动力、非道路移动机械的配套场景中，这类四冲程汽油机是目前应用覆盖最广的往复式内燃动力构型，相比二冲程机型，它的进排气过程独立可控，燃油燃烧效率更高，尾气排放控制难度更低，能满足乘用车辆、小型工程机械、固定式发电机组等多场景的动力输出需求。从结构设计逻辑来看，模型完整呈现了直列四缸的经典布置形式，四个气缸沿曲轴轴向等距排布，相邻气缸工作间隔错开180度曲轴转角，能保证动力输出的连续性，避免四缸以下机型常见的运转抖动问题，同时直列布局的缸体结构加工工艺性更好，整机宽度尺寸更紧凑，能适配多数前置前驱车型的机舱横向安装边界，也能满足小型通用动力设备的窄幅安装需求。模型中完整还原了曲柄连杆机构的装配关系，包含整体式铸铁曲轴、分体式连杆、铝合金活塞与配套气环油环，曲轴的主轴颈、连杆轴颈的配重块做了完整的结构还原，能直观呈现活塞往复运动到曲轴旋转运动的转换过程，设计阶段这类结构需要重点校核活塞上止点与缸盖的间隙、连杆摆动时与缸筒内壁的干涉量、曲轴动平衡配重的匹配关系，避免实际运转中出现撞缸、偏磨、异常振动等问题。配气机构部分采用了顶置气门、双凸轮轴的经典布置，通过同步带连接曲轴前端与凸轮轴端带轮，严格保证曲轴与凸轮轴的2:1传动比，匹配四冲程发动机的工作循环时序，进排气门的弹簧、挺柱、摇臂结构都做了等比例还原，能直观呈现气门的开闭时序与活塞运动的对应关系，设计中需要重点预留正时皮带的张紧调节空间，同时校核气门最大升程时与活塞顶部的安全间隙，避免正时错位引发的气门顶活塞故障。整机的安装边界上，缸体侧面预留了机油泵、水泵的安装接口，前端轮系预留了发电机、空调压缩机的驱动轮安装位，缸盖上部预留了火花塞安装孔、进气歧管与排气歧管的连接法兰，后端匹配飞轮与离合器的安装接口，所有接口的位置与尺寸都按照量产机型的通用规范做了还原，能直接用于周边附件的配套设计，也可作为教学演示中拆解四冲程发动机进气、压缩、做功、排气四个工作循环的直观教具，帮助从业者快速理解内燃动力的核心运动逻辑与装配要点。
