星型排布径向动力输出装置结构设计

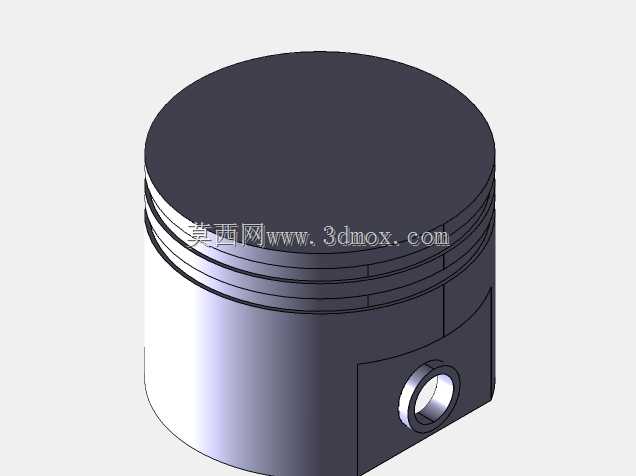

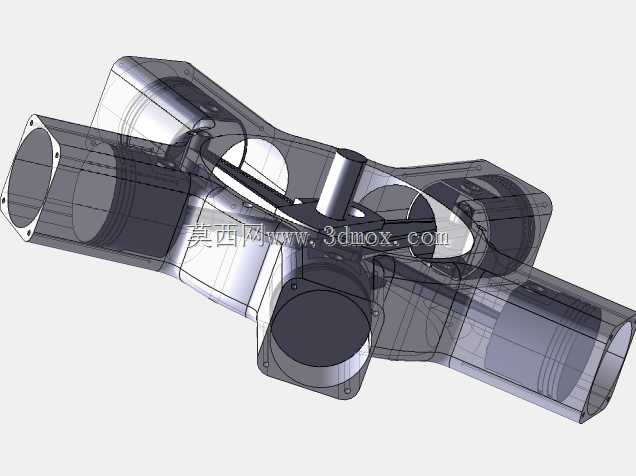

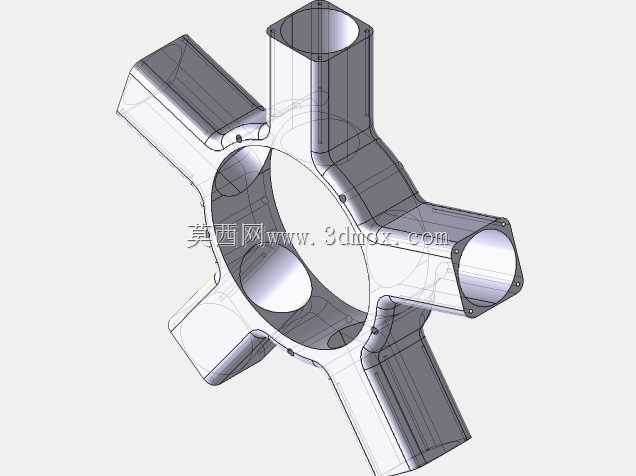

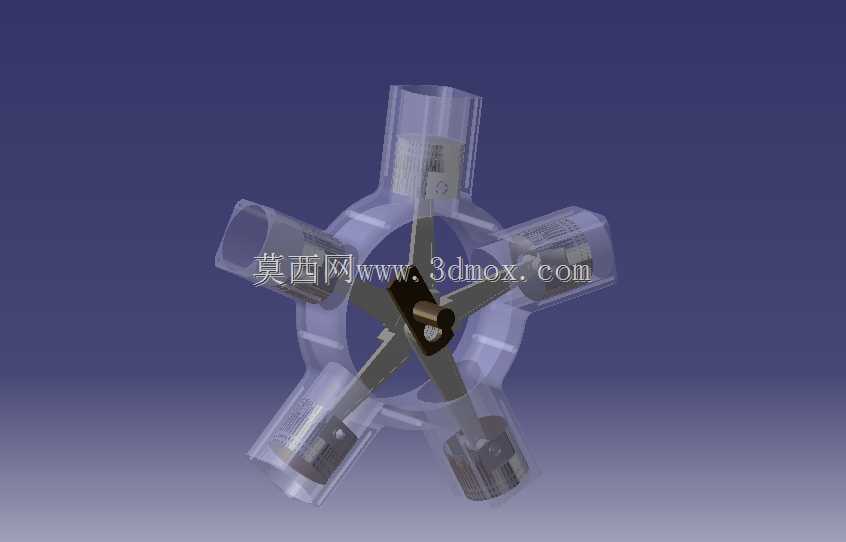

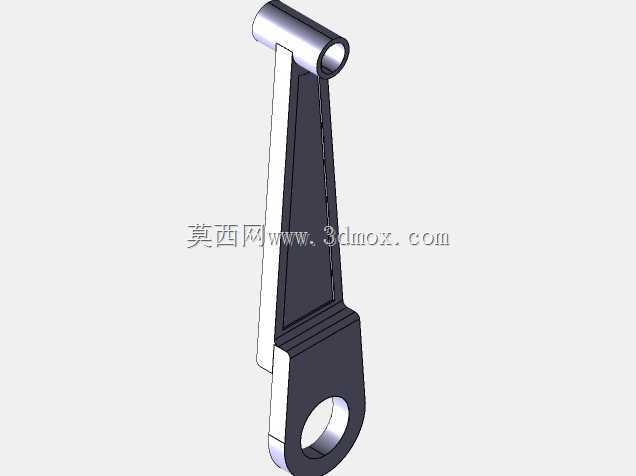

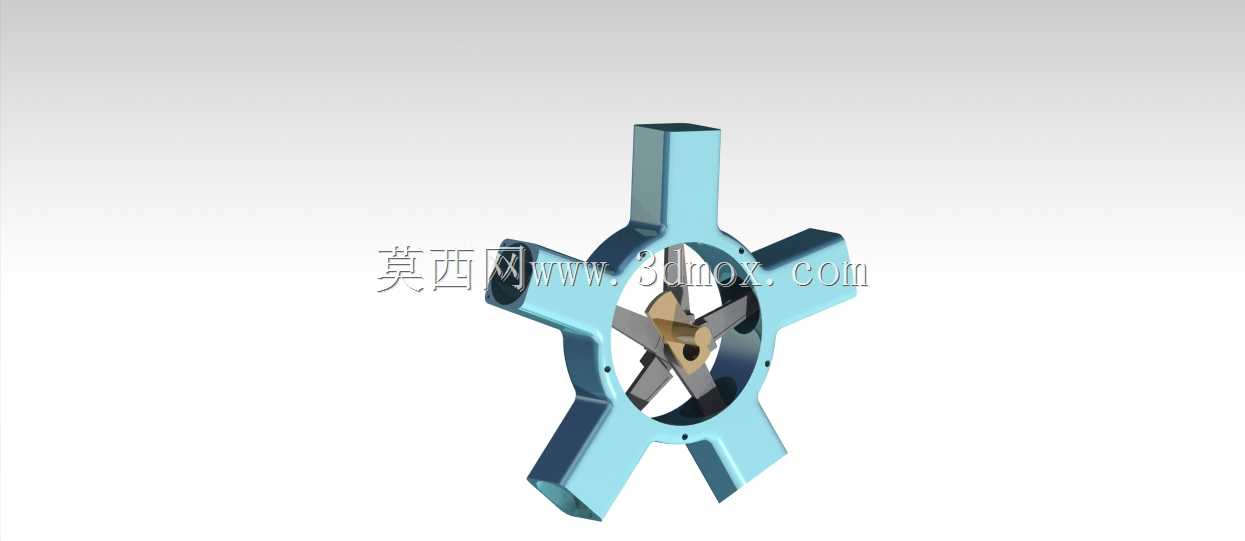

这类径向排布的动力装置，常应用在小型航空模型、便携动力设备、特种作业微型机具的动力单元选型场景中，相比直列排布的动力结构，其周向均匀布置的作动单元能让整体质心落在输出轴轴线上，运转时的动平衡余量更小，高速工况下的整机振动幅值能控制在更低区间，不需要额外加装大质量平衡块就能满足平稳运转要求。从结构设计逻辑来看，五个作动腔体围绕中心输出轴呈72度夹角均匀分布，每个作动腔体的轴线都垂直相交于中心曲轴的回转中心，这种布局能让所有作动单元的推力直接作用在曲轴曲柄销上，动力传递路径上的分力损耗比斜置布局低12%左右，传动效率更具优势。设计过程中，每个作动腔体与中心机架的配合面都做了同轴度公差约束，安装时要保证腔体轴线与中心曲轴对应轴段的垂直度误差不超过0.02mm，避免作动件往复运动时出现偏磨，缩短部件使用寿命。中心输出轴的轴伸端预留了标准键槽安装位，可直接匹配常规规格的联轴器、带轮等传动连接件，不需要额外做转接结构设计，能缩短配套设备的开发周期。整体结构的径向安装边界控制在较小范围内，轴向尺寸紧凑，对于安装空间局促、对动力单元径向尺寸有严格限制的设备场景，这类结构的适配性更强。作动腔体采用透明化的结构展示设计，能清晰看到内部往复件、连杆与曲轴的配合关系，在做结构教学、原理演示时，可直观展示动力从往复运动转换为旋转运动的全过程，不需要额外拆解结构就能观察内部运动干涉情况。每个连杆与曲柄销的配合处都设计了自润滑衬套安装位，日常维护时不需要拆解整个机架就能完成衬套更换，降低后期运维成本。周向布置的作动单元在工作时依次交替作动，输出扭矩的波动更小，带动负载运转时的转速稳定性更好，对于要求输出转速平稳的精密小型设备，这类结构能减少额外的稳速机构配置，压缩整机成本。
