三相电表箱壳体结构三维设计方案

　　在低压配电终端的计量场景中，三相电表箱是承担电能计量、线路转接、用电防护的核心壳体部件，常见于工业厂房配电间、商业综合体楼层配电竖井、居民小区集中计量区、户外台区配电节点等场景，既要满足内部三相电能表、进线断路器、出线分路开关、接线端子排的安装容纳需求，也要为运维人员提供安全的操作空间，同时抵御外部粉尘、潮气、意外触碰带来的安全隐患。

　　从结构设计逻辑来看，这款三相电表箱采用框架式内支撑加外覆壳体的组合结构，整体为长方体卧式布局，内部预留了充足的元器件安装空间：上部区域对应三相电表的安装位，预设了标准化的安装螺孔点位，匹配主流三相四线电能表的安装孔距，不需要现场二次打孔即可完成表计固定；下部区域划分了进线仓、出线仓与端子排安装区，通过内置的分隔筋实现不同功能区域的物理隔离，避免接线过程中不同回路的线缆交叉干扰，也能降低故障发生时的电弧蔓延风险。壳体的侧边预留了多组进出线敲落孔，孔径覆盖DN20到DN50的常用穿线管规格，施工时可以根据实际进线方向、线缆数量敲除对应位置的孔位，适配上进上出、上进下出、侧进侧出等多种布线方式，不需要额外切割壳体破坏防护性能。

　　考虑到实际安装与运维的需求，箱门与箱体主体采用侧边铰接的连接方式，开合角度可以达到120度以上，运维人员抄表、操作断路器、检修线路时不需要完全拆卸箱门，减少高空作业或狭小空间作业的操作难度；箱门内侧预留了铅封孔位，表计安装完成后可以加装铅封，避免非授权人员开启箱体改动计量回路，符合供电部门的计量管理要求。箱体背部设计了壁挂式安装挂耳，挂耳上的长圆孔可以适配现场安装点位的螺栓间距误差，降低现场安装的对位难度，挂耳与箱体主体采用一体化折弯成型结构，相比焊接式挂耳拥有更高的结构强度，能够承受箱体加上内部元器件的总重量，长期使用不会出现挂耳变形、箱体脱落的问题。

　　从安装边界尺寸来看，这款电表箱的整体宽度适配常规墙面的安装空间，深度控制在合理范围内，安装后不会过度突出墙面，避免在通道位置形成磕碰隐患；内部元器件安装面到箱门内表面的距离预留了足够的安全间隙，即使安装带操作手柄的塑壳断路器，关闭箱门时也不会出现部件磕碰、手柄卡滞的问题。壳体的边缘全部做了折弯卷边处理，没有裸露的金属锐边，装配和运维过程中不会划伤施工人员的手部，所有拼接位置的缝隙控制在1mm以内，能够有效阻挡外界粉尘进入箱体内部，适配室内干燥环境与普通户外有遮蔽的安装场景。

　　在结构细节处理上，箱体内部的安装导轨采用标准DIN导轨设计，可以直接卡装标准模数化的断路器、隔离开关等元器件，导轨两端预留了固定挡块的卡槽，避免元器件受震动影响出现滑移错位；接线区域的下方预留了线缆绑扎固定点，进出线缆完成接线后可以用扎带将线缆固定在箱体上，避免线缆自重拉扯接线端子导致接触不良。箱门对应电表显示窗的位置预留了透明视窗的安装槽，不需要开启箱门就可以直接读取电表的示数，视窗采用嵌入式安装结构，与箱门表面齐平，不容易积灰也不会被意外磕碰损坏。

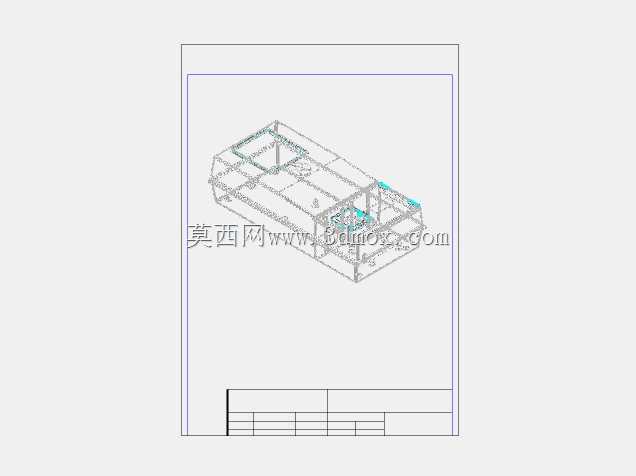

　　这款三维结构模型完整还原了电表箱从外轮廓到内部安装点位、铰接结构、安装挂耳、敲落孔的全部细节，结构设计中充分考虑了配电施工、计量管理、长期运维的实际需求，没有冗余的结构设计，所有的结构特征都服务于实际安装使用场景，能够为低压配电终端的计量箱选型、非标配电箱体的结构优化提供直接的三维参考，设计人员可以基于这个基础结构调整尺寸、增减功能区域，快速适配不同回路数、不同表计数量的定制化配电需求。
