紧凑型大减速比三外摆线正齿轮传动结构

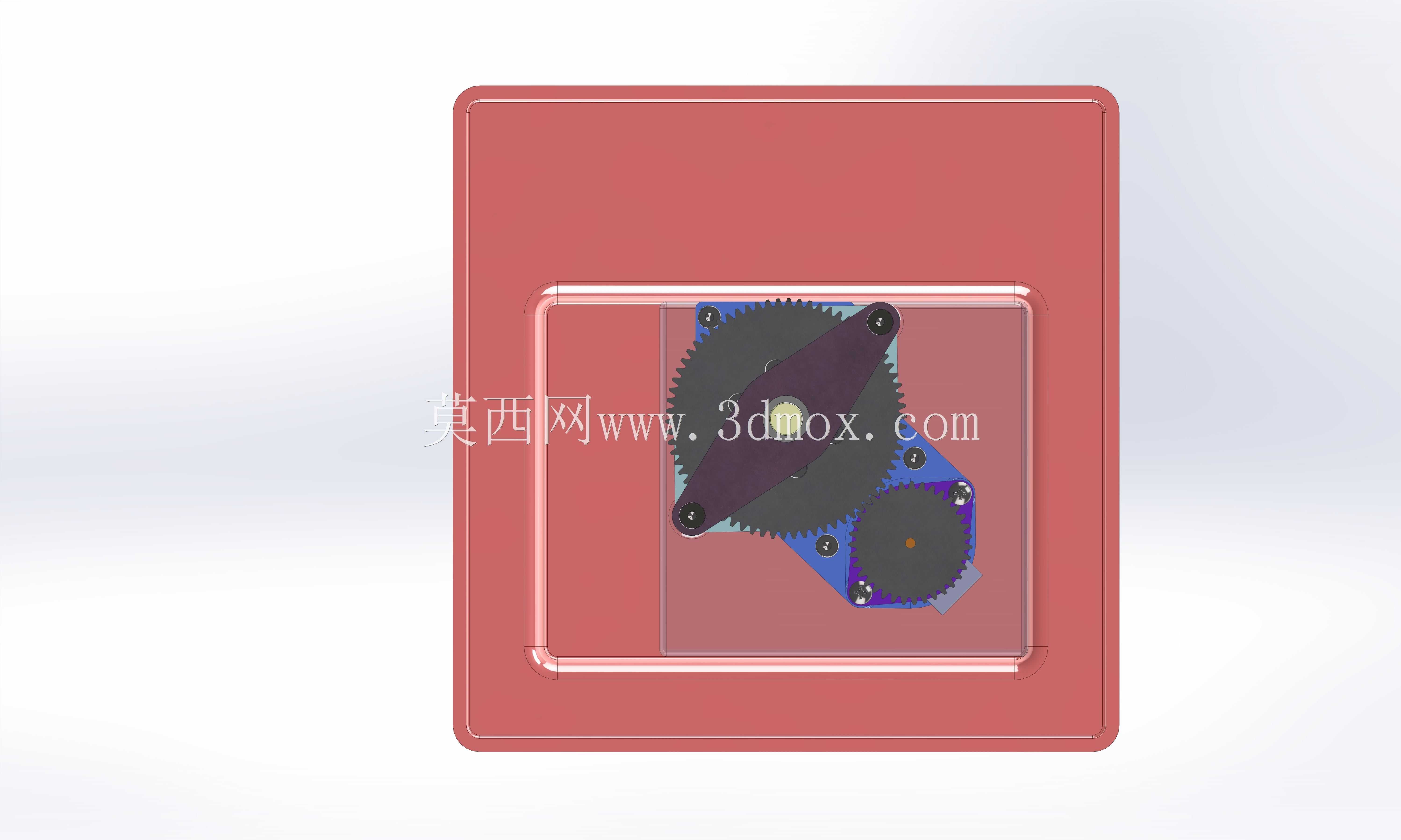

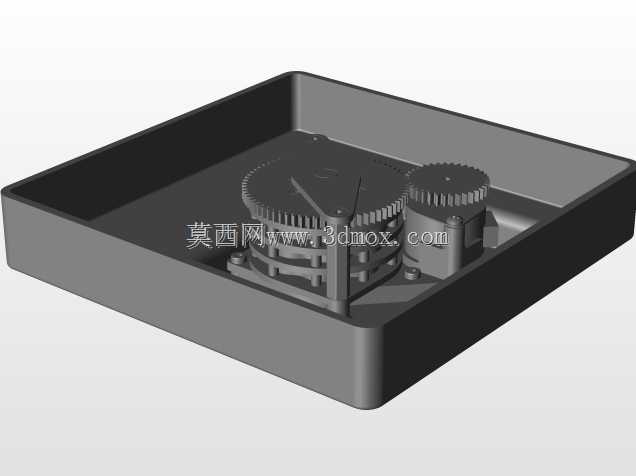

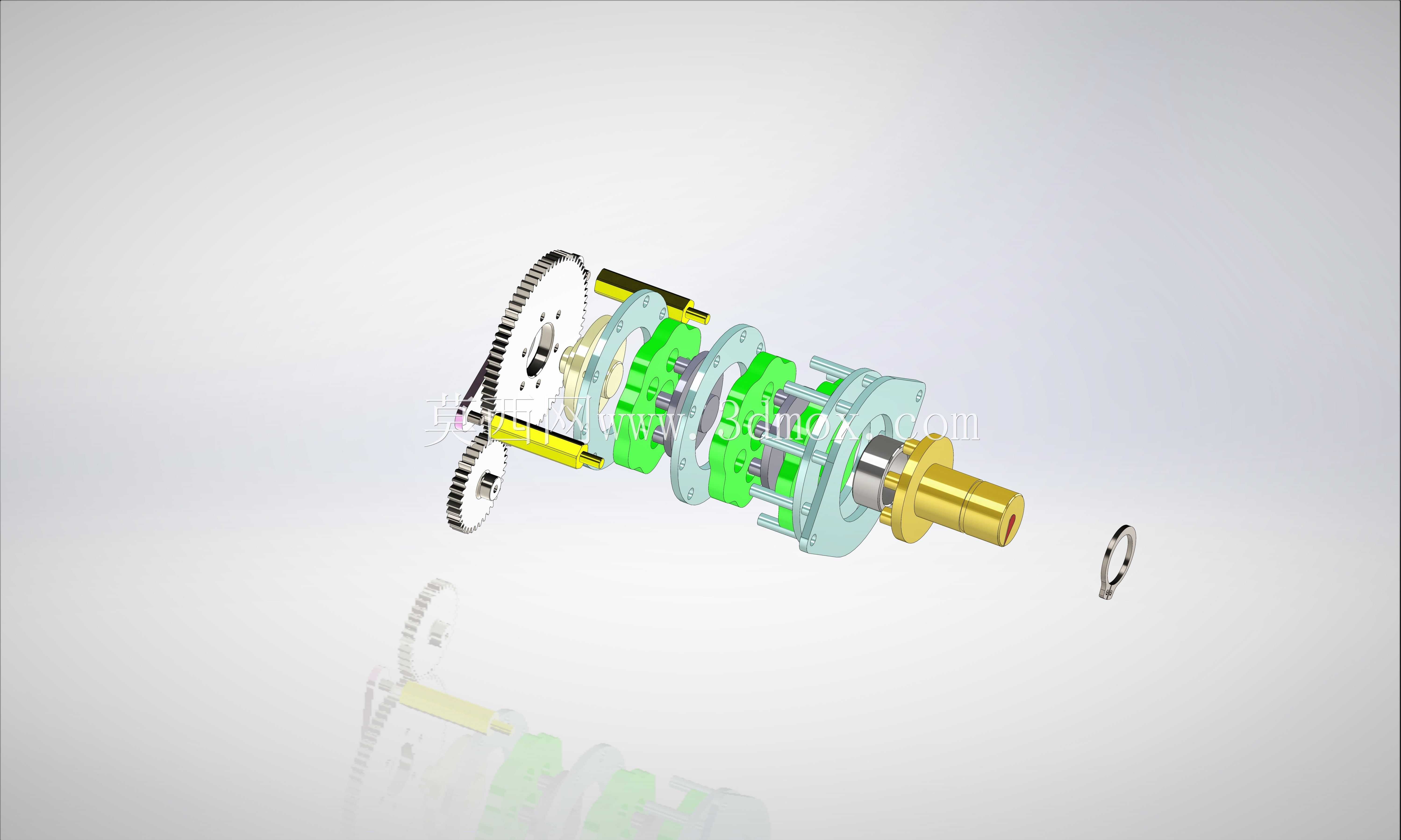

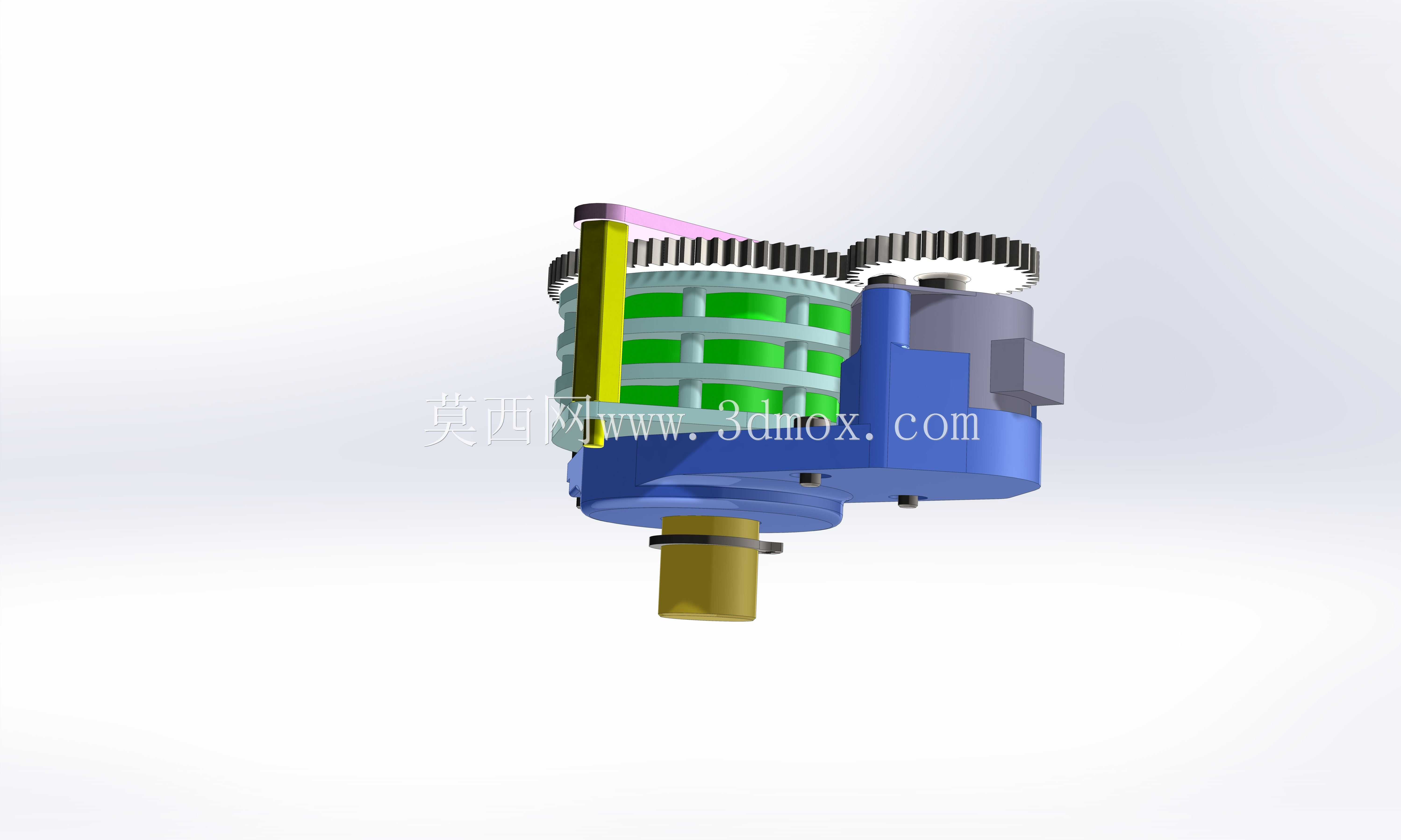

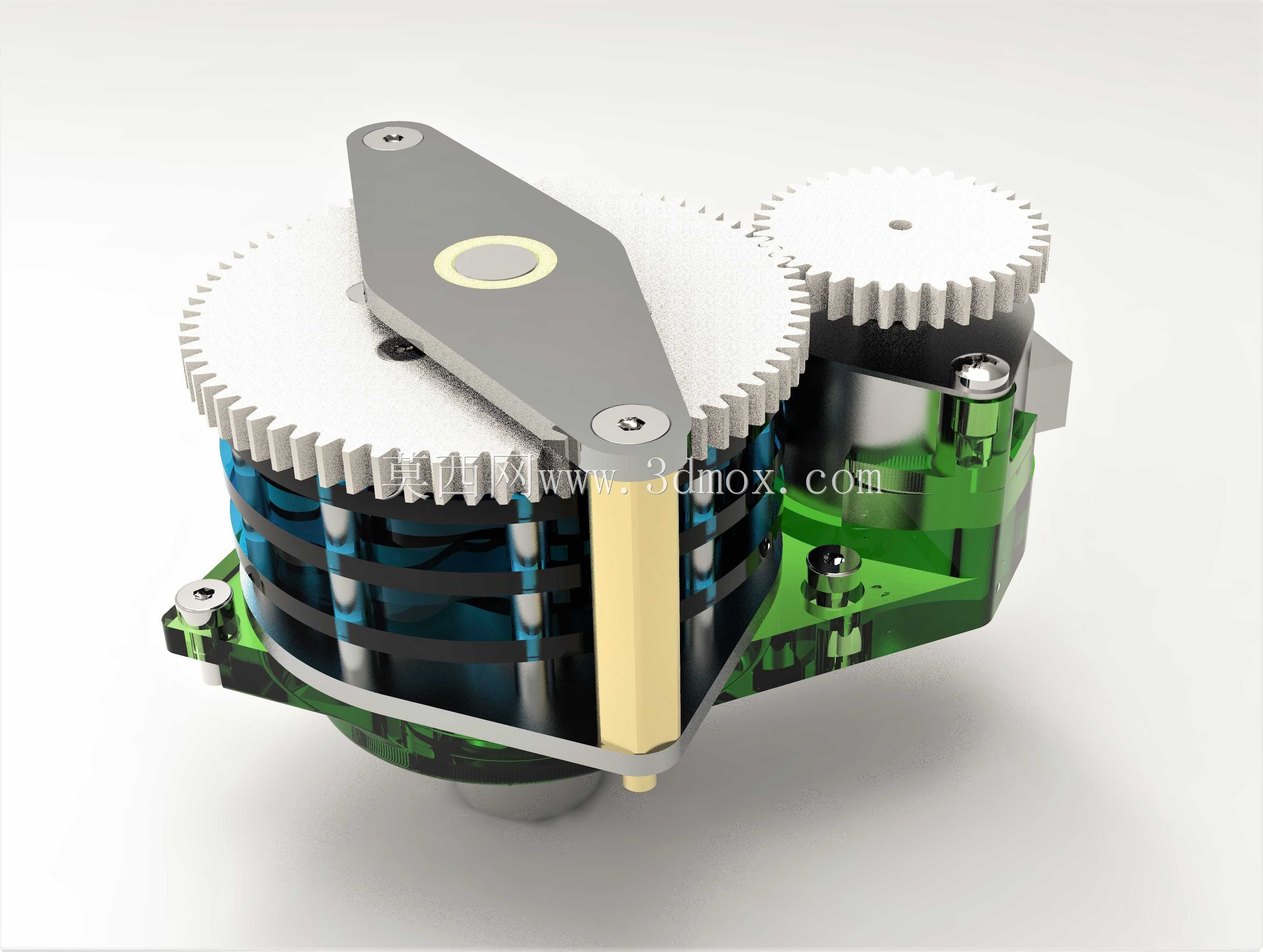

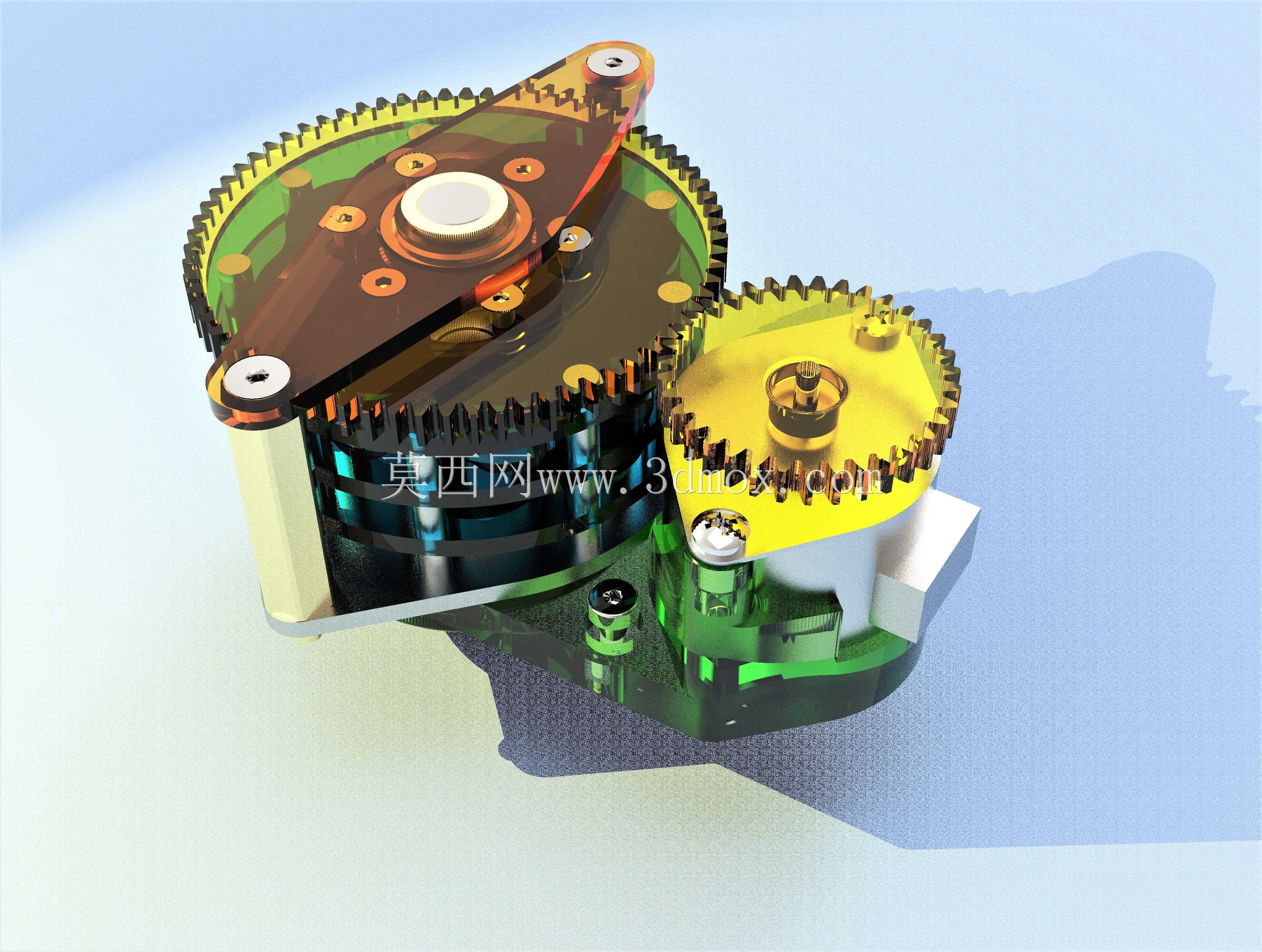

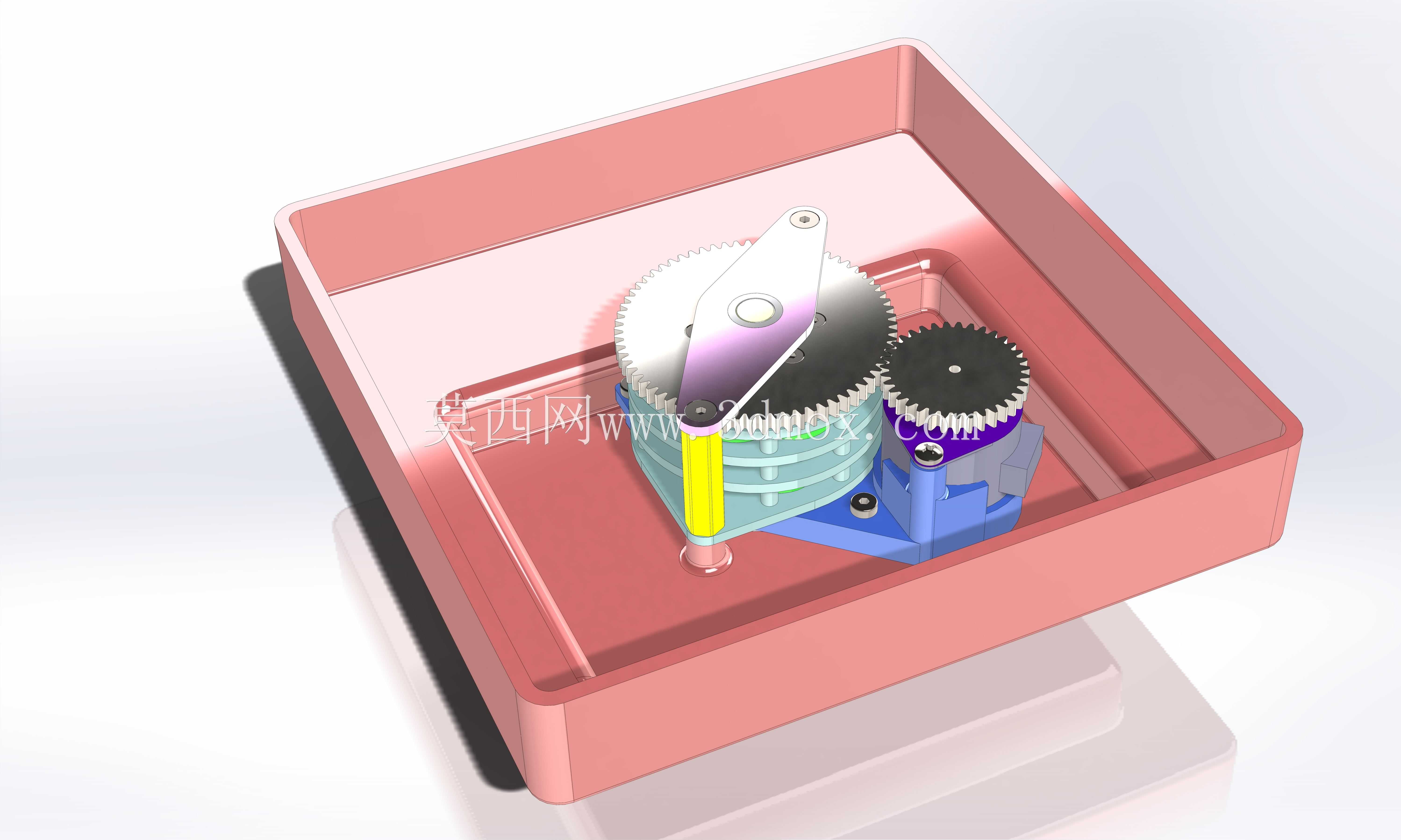

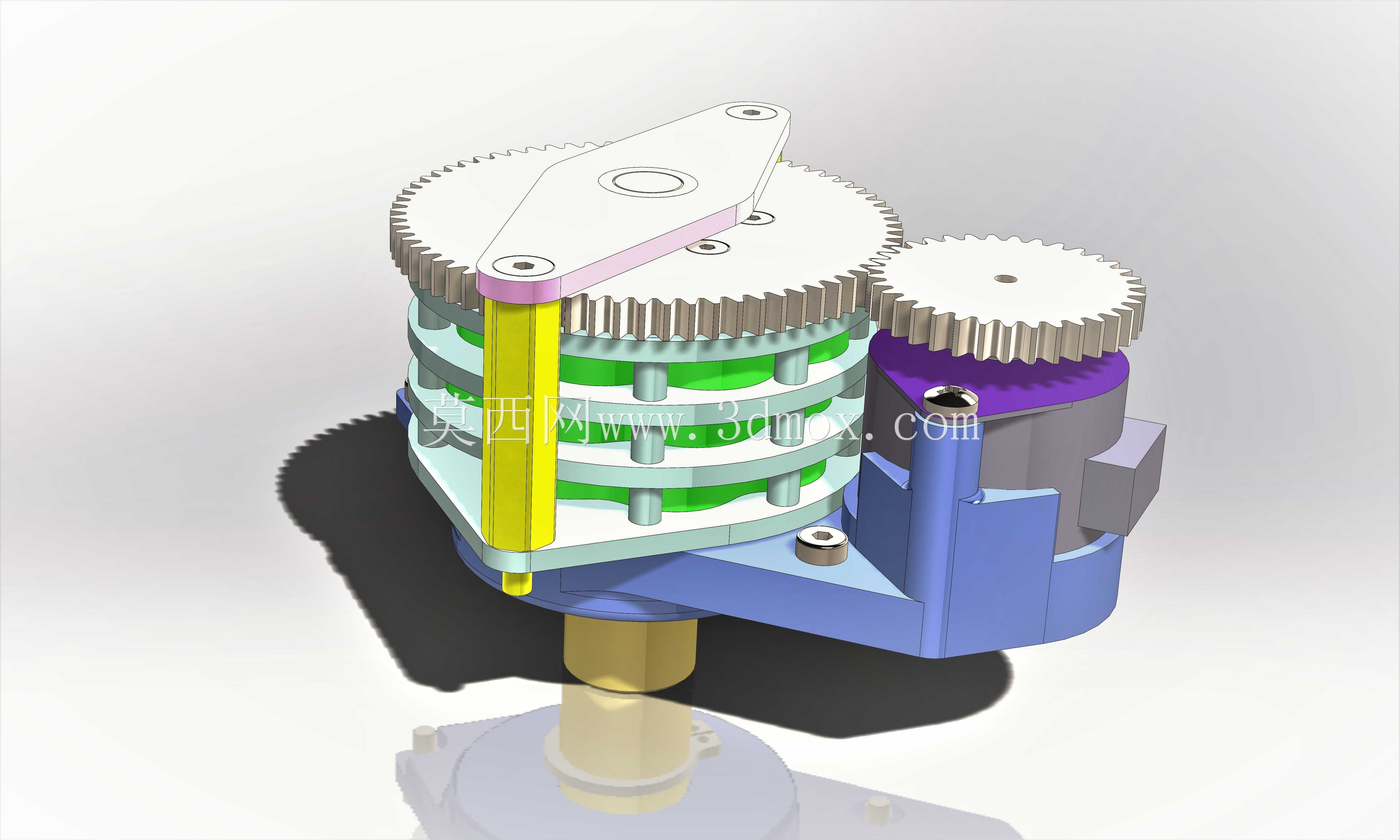

这套三外摆线正齿轮传动结构，核心面向小空间大减速比的低速重载传动场景设计，常见于精密回转工作台进给、小型物料输送辊驱动、实验室低速搅拌装置、自动化产线工件转位机构这类对输出转速要求低、输入转速较高且安装空间受限的工况。整套传动采用三级外摆线啮合搭配一级正齿轮减速的组合构型，摆线段单级传动比可达512:1，仅需将正齿轮级的传动比从常规2:1微调至3:1，即可实现1536:1的总传动比，当输入转速为1000RPM左右时，输出转速可低至1RPM，完全匹配多数低速回转机构的转速需求，无需额外串联多级减速单元。设计阶段优先考虑了结构紧凑性，整套齿轮组全部集成在方形安装壳体内，安装边界规整，可直接通过壳体底部的安装孔固定在设备安装面上，不需要额外设计复杂的转接支架，适配多数小型设备的安装空间预留。啮合齿形选用外摆线齿廓，相比普通渐开线圆柱齿轮，摆线齿的啮合重合度更高，多齿同时参与啮合承载，单齿受力更小，传动过程中的冲击与噪音更低，抗过载能力更强，适合频繁启停、存在小幅冲击载荷的工作场景。整套传动的输入轴与输出轴采用平行轴布置，轴系支撑选用标准深沟球轴承，可承受一定的径向载荷，输出端预留了拨杆安装位，可直接连接执行构件完成间歇或连续回转动作。设计过程中对齿轮啮合侧隙做了合理控制，既保证传动过程无卡滞，又能将回程误差控制在较小范围，满足多数普通精度回转机构的传动精度要求。壳体采用敞口式设计，方便后期加注润滑脂以及日常维护检查齿轮磨损状态，齿轮与轴的连接采用平键加轴向挡圈的固定方式，拆装便捷，便于后期易损件的更换。
