带花键输出轴的行星轮系传动结构

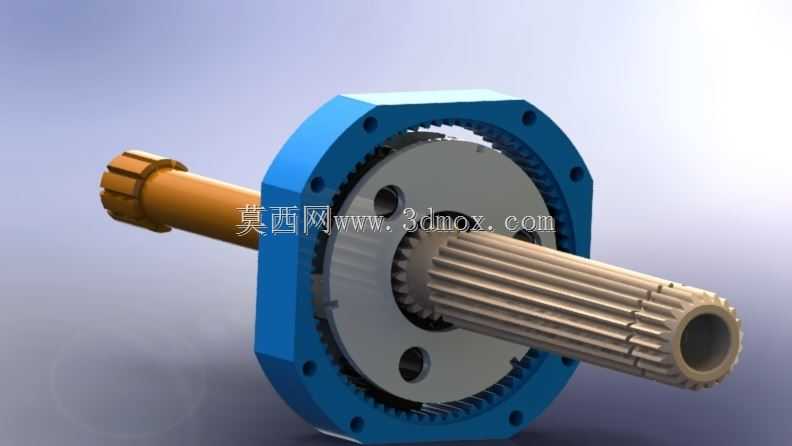

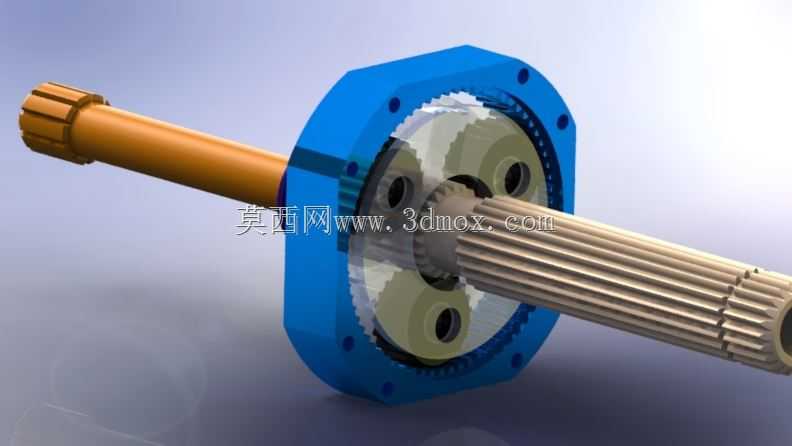

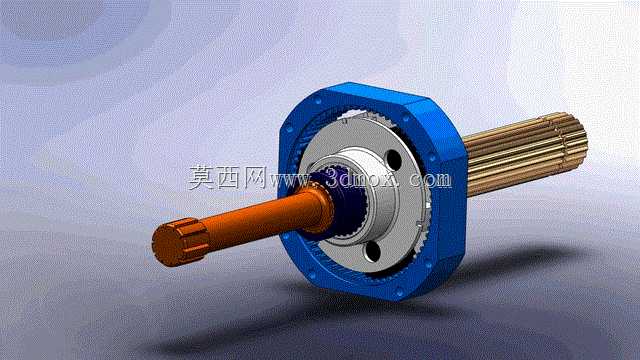

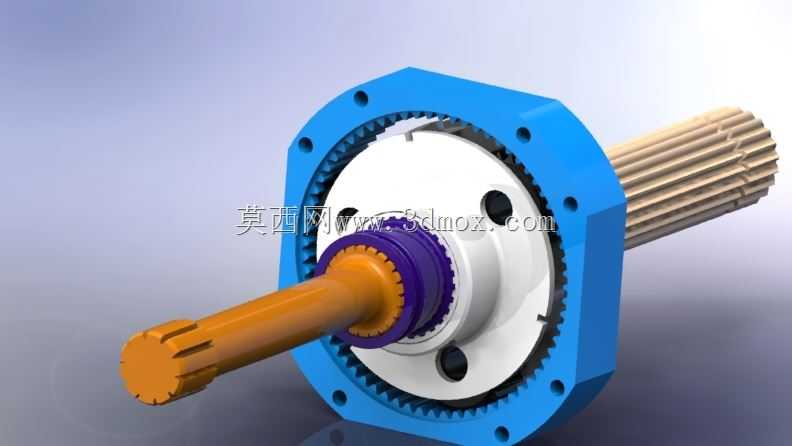

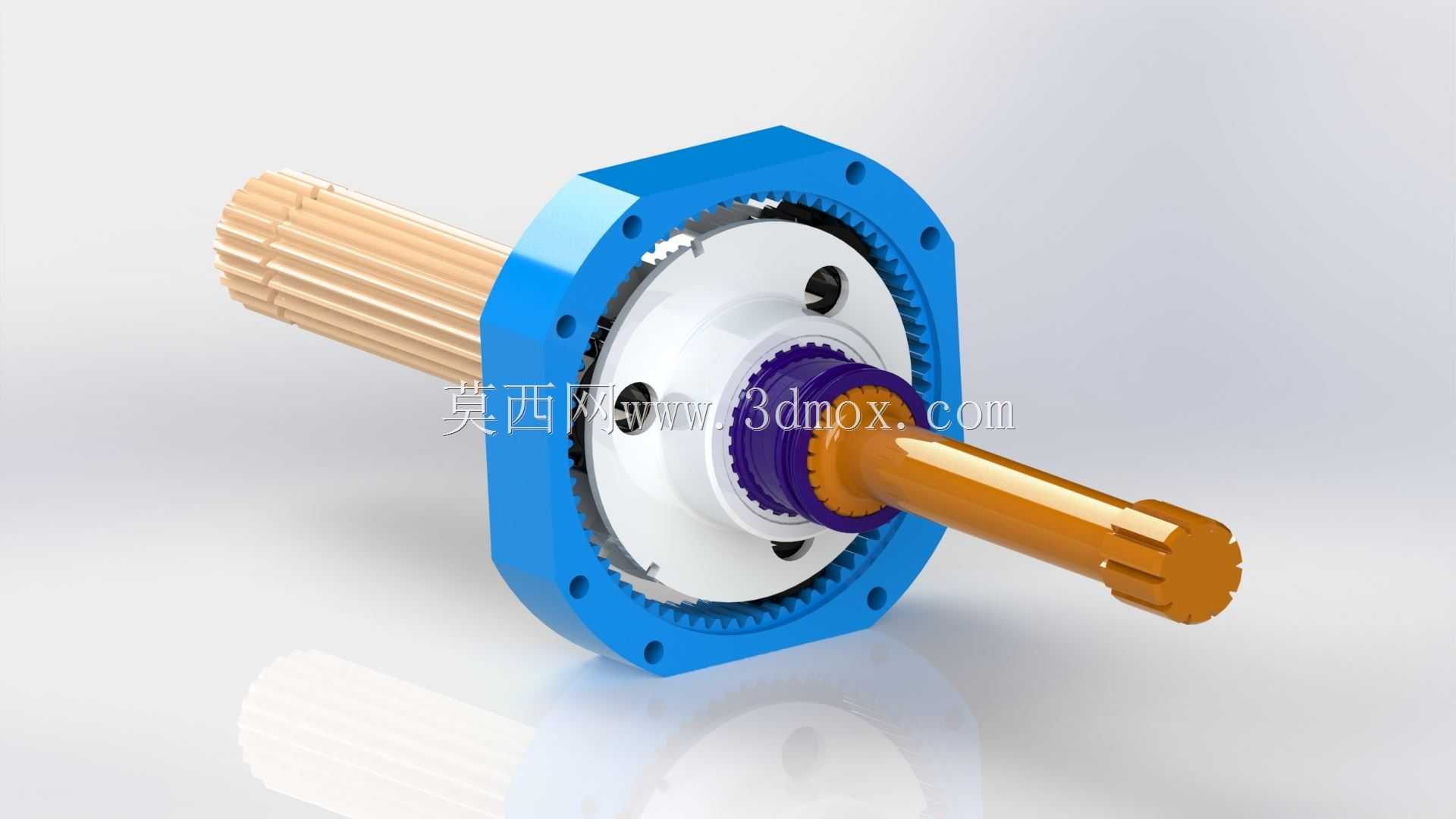

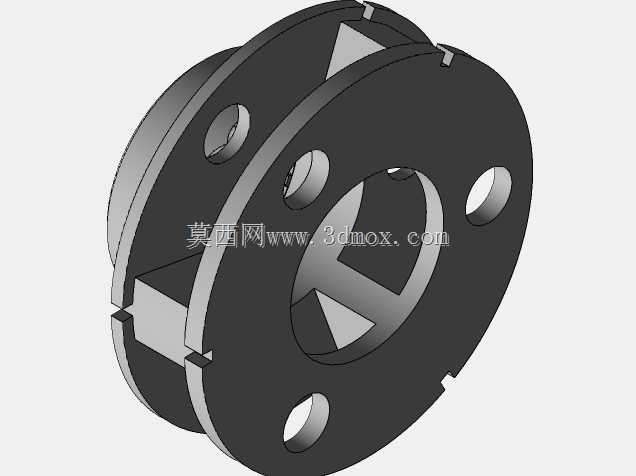

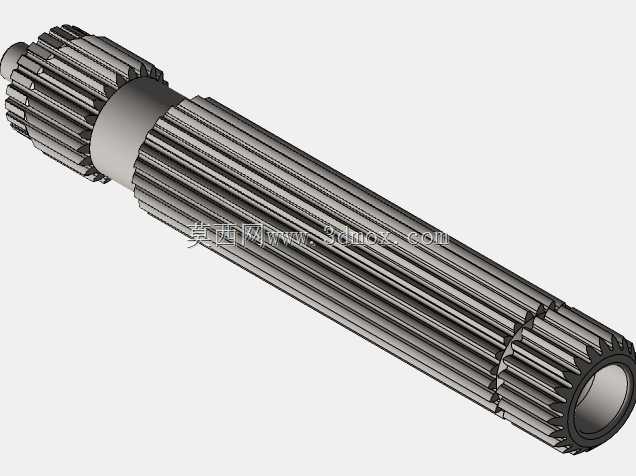

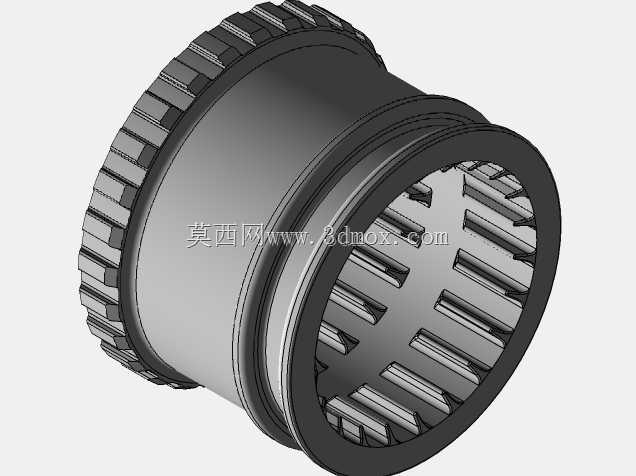

这套行星轮系结构常被集成在中小功率的动力传输链路中，在工程机械行走驱动、农机动力输出、工业输送线减速单元里都能见到同类结构的应用，核心作用是在紧凑的安装空间内实现大传动比的扭矩传递，相比平行轴齿轮组，同等减速比下体积能缩小40%以上，承载能力却能提升近一倍。从结构设计逻辑来看，这套轮系采用内齿圈固定、太阳轮输入、行星架连接输出轴的传动方案，输入端的橙色轴段加工有外花键，可直接对接驱动电机的输出内花键套，省去了额外的联轴器连接结构，能有效压缩轴向安装尺寸；输出端采用长花键轴设计，可适配不同安装深度的从动部件，花键齿侧做了定心修形，能降低高速传动下的齿面冲击，减少传动噪音。蓝色的外圈法兰是整个轮系的安装基准，法兰端面上均匀分布的安装孔可直接通过螺栓固定在设备的壳体安装面上，安装孔的位置度公差控制在0.02mm以内，能保证轮系与前后端部件的同轴度，避免偏载导致的齿面异常磨损。设计过程中，行星轮的数量选取经过承载校核，三个行星轮沿周向均布，能将输入扭矩均匀分流，每个行星轮承受的载荷仅为总载荷的三分之一，同时行星轮与行星架之间采用滚针轴承支撑，可承受径向载荷的同时减少转动阻力，保证传动效率维持在较高水平。内齿圈与蓝色法兰基座采用过盈配合加定位销的连接方式，能避免大扭矩传递下齿圈与基座发生相对转动，齿圈的齿面做了硬化处理，齿面硬度达到HRC58-62，能应对长时间重载工况下的磨损。整个结构的轴向尺寸与径向尺寸经过多轮优化，在保证齿轮啮合强度、轴承安装空间的前提下，尽可能缩小了整体轮廓，可适配安装空间受限的设备场景，比如小型工程机械的轮边减速、自动化设备的转盘驱动等场景，安装时只需保证输入轴与驱动源的同轴度、输出轴与从动负载的同轴度，再通过法兰端面的螺栓完成固定，即可投入使用，日常维护仅需定期更换腔体内的润滑脂，就能保证长期稳定运行。轮系的啮合侧隙经过严格控制，既不会因为侧隙过大导致传动回程差超标，也不会因为侧隙过小出现卡滞、发热的问题，能满足正反转频繁切换的传动需求。
