框架式拉力性能测试试验机三维设计

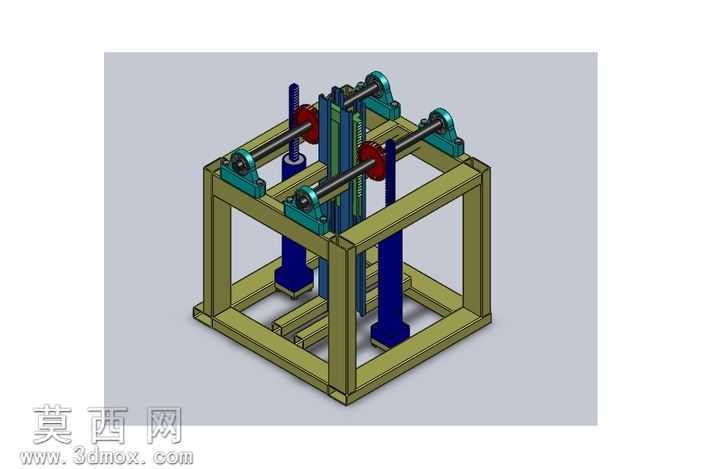

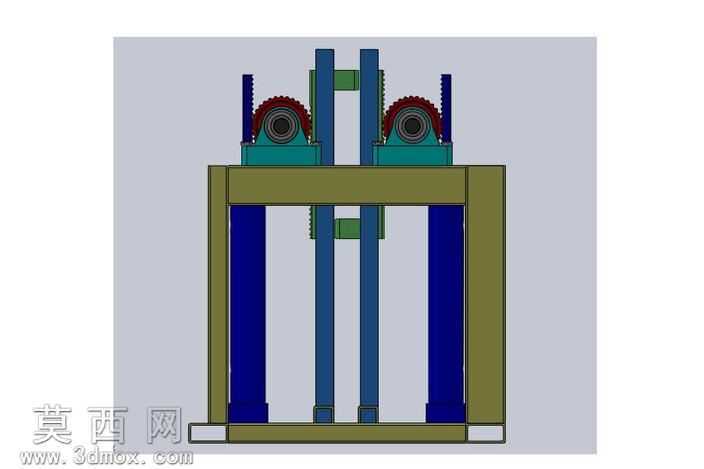

本作品为框架式拉力试验机的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体以方管型材搭建的立方体笼式框架作为承载主体，框架结构经过受力仿真校验，能够在拉力测试过程中提供足够的结构刚性，避免加载时出现框架形变影响测试精度。模型完整还原了试验机的核心功能结构：框架顶部对称布置两组带轴承座的横向导向光轴，光轴上配套可滑动的加载安装座，搭配红色的传动轮组件实现加载端的位置调节与动力传递；框架底部对称设置四根立式支撑立柱，作为下夹具的安装承载基础，立柱与底部框架采用定位连接，保证上下装夹工位的同轴度。建模过程中对所有配合面做了公差适配设计，导向轴与轴承座的配合、框架型材的拼接接口、夹具安装位的定位孔都按照实际加工装配要求做了参数约束，可直接导出工程图用于生产加工。材质渲染阶段，框架部分赋予哑光橄榄绿金属漆材质模拟喷涂方管的质感，导向光轴做镀铬亮面金属效果，传动轮与支撑立柱分别赋予工程塑料与深蓝色烤漆材质，不同部件通过材质差异清晰区分结构层级，渲染效果直观展现设备的真实外观形态。设计思路围绕小型材料拉力测试的使用场景展开，采用对称式双轴加载布局，相比单柱结构具备更好的抗偏载能力，笼式框架的开放式设计既方便试样装夹操作，也便于后续加装力值传感器、位移传感器等检测元件，整体结构紧凑，零部件通用性强，可用于小规格金属、非金属材料的拉伸性能测试教学演示或原理验证，模型装配过程中完成了全局干涉检查，所有运动部件均预留合理的运动间隙，可实现加载动作的运动仿真模拟，直观展示拉力测试的工作过程。
