手动式电气管道弯折加工设备结构设计

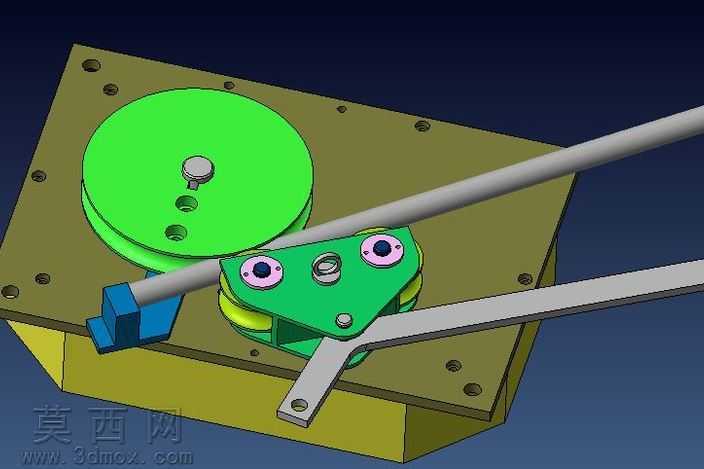

本作品为手动式电气管道弯折加工设备的三维结构设计，整体采用三维建模软件完成全参数化零件建模与整机装配，建模过程严格遵循机械加工工艺逻辑，对每一个零件的尺寸公差、装配间隙进行了合理设定，确保虚拟装配下无干涉、无错位，可直接对接后续工程图导出与实物加工环节。渲染阶段采用金属材质与工程塑料材质分层赋予：设备基座采用哑光橄榄绿铸铁材质，模拟焊接机架的磨砂金属质感，表面添加均匀分布的安装沉孔细节，还原真实机加工的孔位特征；主弯折轮采用亮绿色硬质合金材质，表面做抛光处理，轮缘处设计与待加工管道外径匹配的圆弧凹槽，确保弯折过程中管材受力均匀不出现扁管、裂管问题；摆臂组件采用同色系硬质合金材质，其上的压轮通过带孔法兰座固定，法兰座添加紫色阳极氧化层质感，模拟铝合金零件的表面处理效果，固定螺栓、定位销等标准件采用镀锌亮银色金属材质，还原标准紧固件的真实外观；待加工管道采用银灰色哑光金属材质，模拟镀锌电气穿线管的表面质感，手柄杆件做拉丝金属纹理处理，提升整体渲染的真实感。结构设计上，设备采用定轮+摆臂压轮的经典弯管原理：大直径定弯折轮固定在基座上方，作为弯折成型的定模，摆臂组件铰接在定轮的中心轴位置，摆臂上安装两个可自由转动的压轮，压轮与定轮的凹槽共同形成管材的夹持通道，管材从通道穿入后，端部通过基座上的蓝色定位挡块完成轴向定位，扳动摆臂末端的长手柄，即可带动压轮绕定轮中心转动，逐步将管道挤压弯折成所需弧度，摆臂上的腰型孔可调整压轮的安装位置，适配不同外径的电气管道加工需求，基座下方设置箱体式容纳空间，可收纳不同规格的弯折轮与维修工具，兼顾实用性与结构紧凑性。设计过程中重点优化了弯折受力路径，将摆臂的铰接点与定轮中心同轴设置，确保弯折力矩全部作用在管材成型区域，避免额外的扭矩损耗，同时在压轮内部添加了虚拟轴承装配结构，减少弯折过程中的滚动摩擦，让手动操作更加省力，所有非标准零件均设计为可拆分结构，方便后续的零件更换与维护，整体结构简单可靠，无需外接动力源，适合电气施工现场的小规模管道加工作业场景。
