离心式压缩机三元流叶轮结构设计

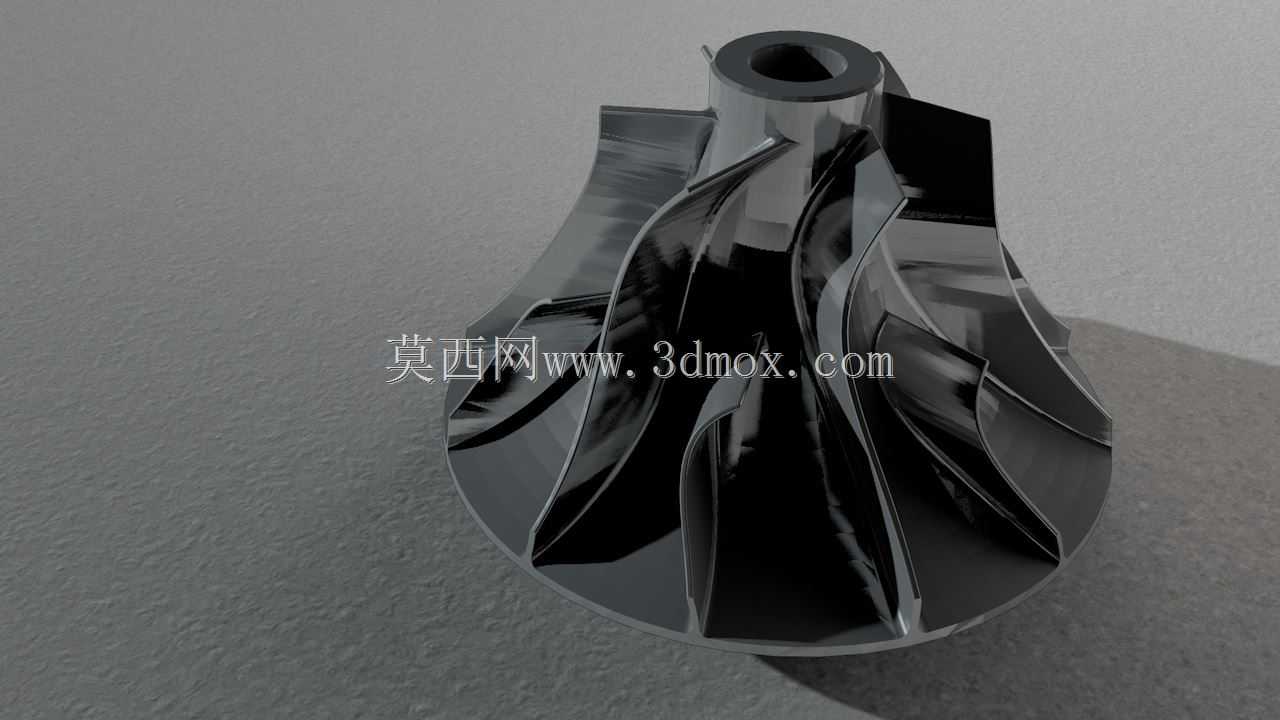

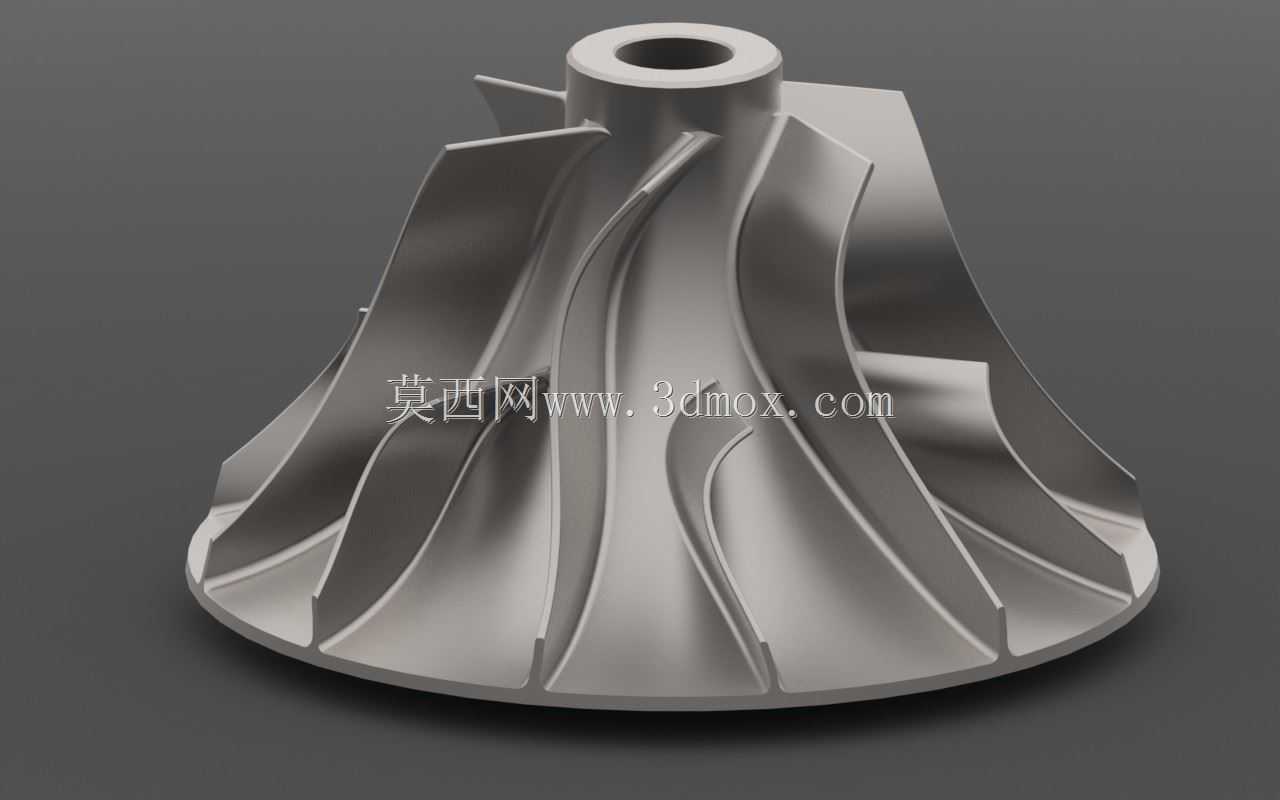

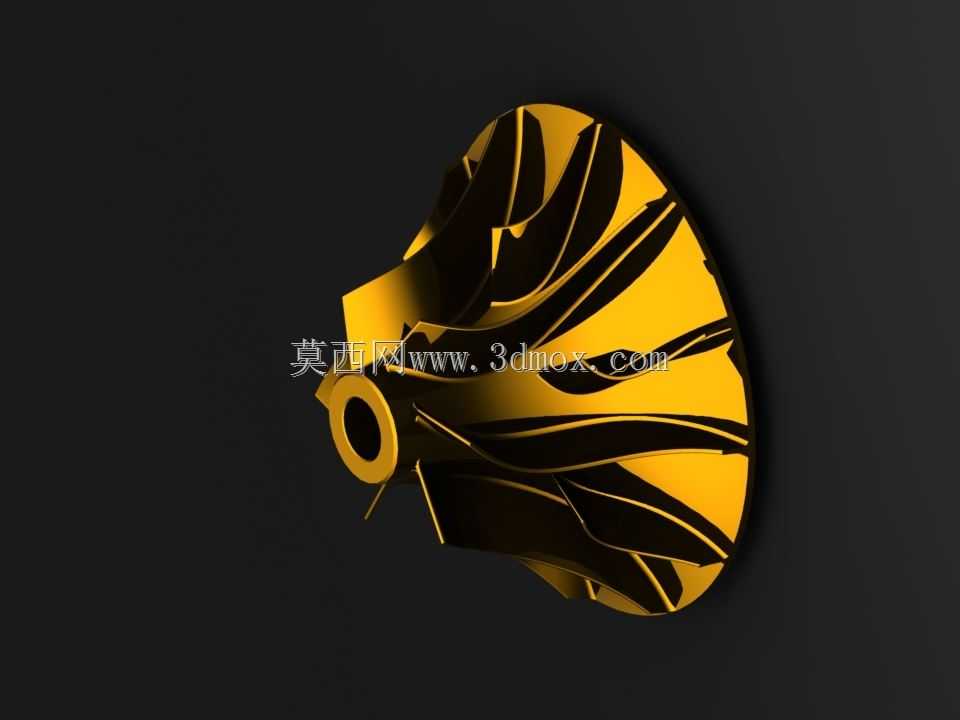

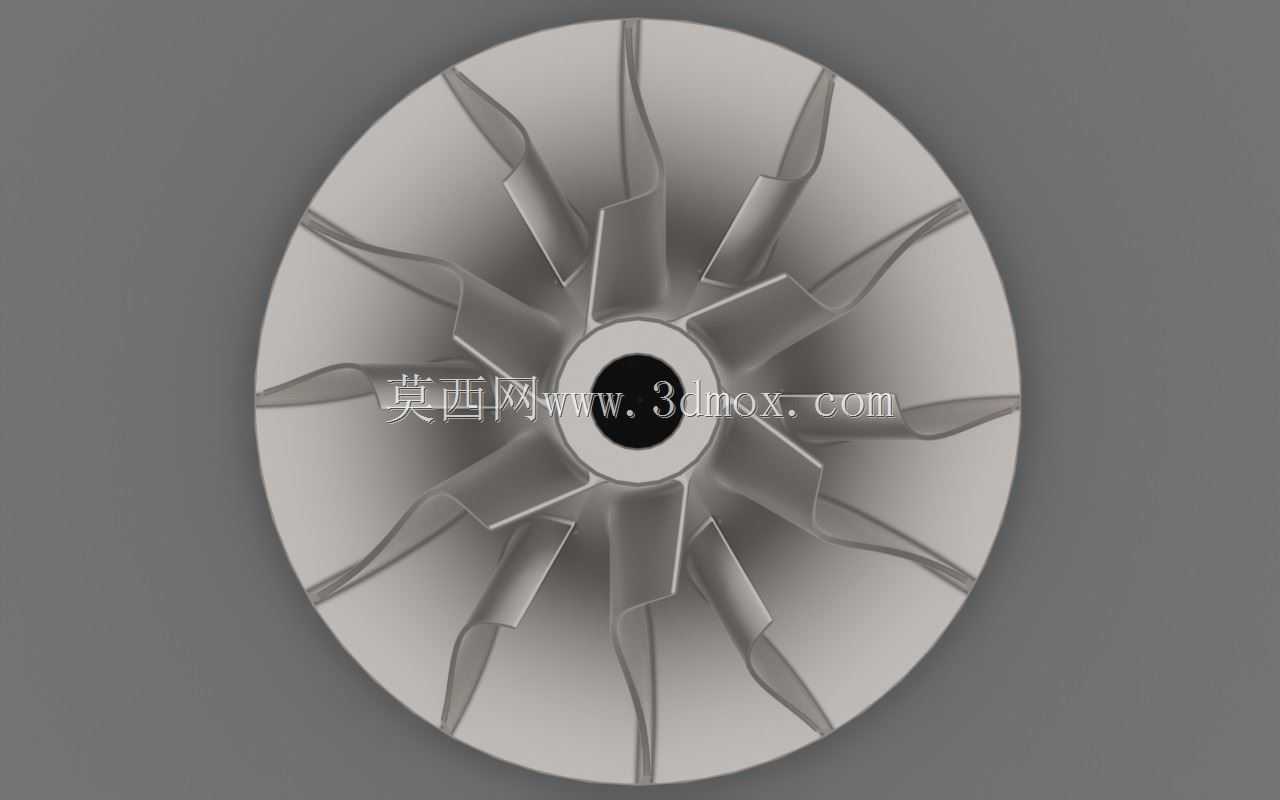

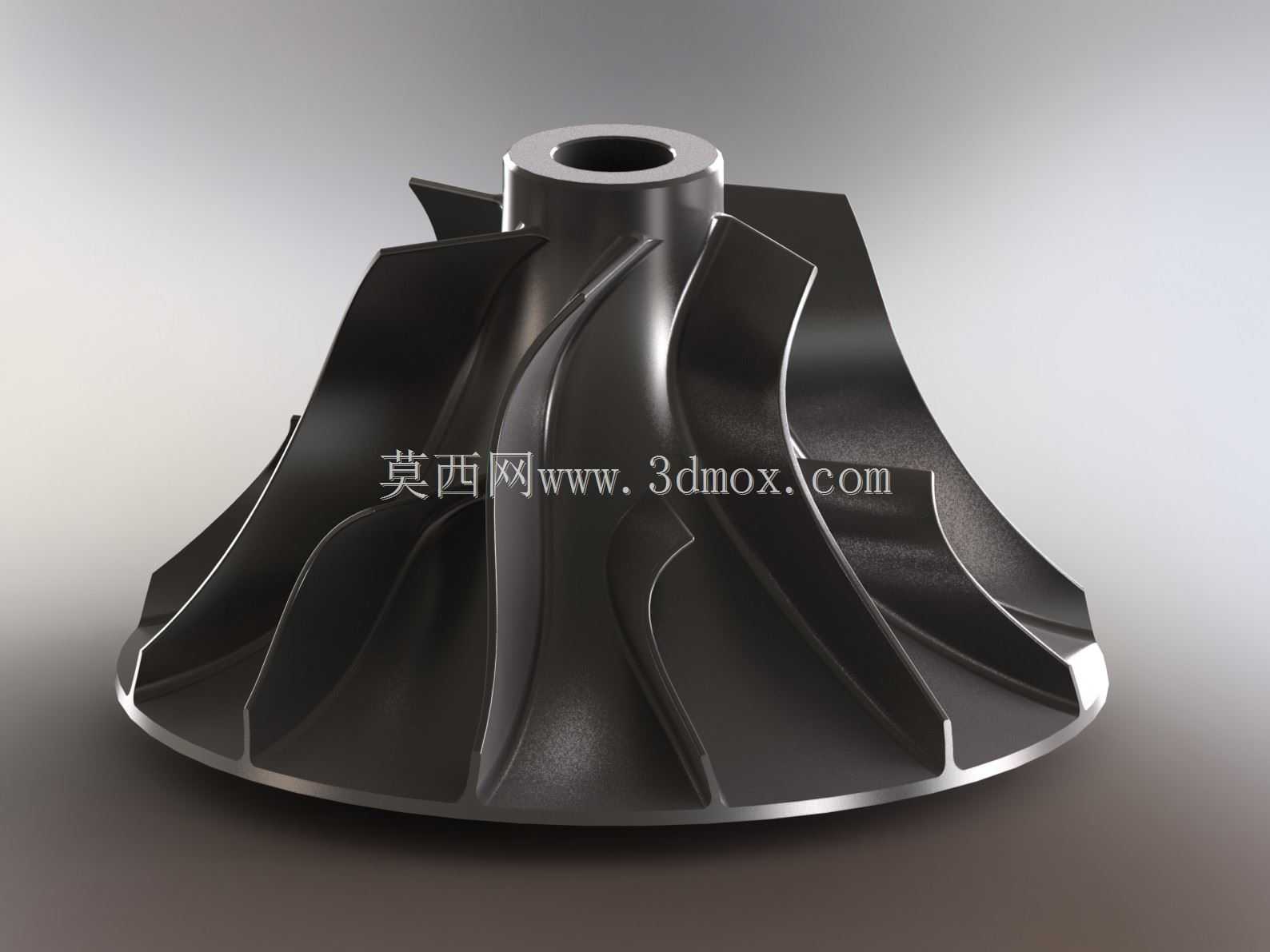

这款叶轮作为离心式压缩机的核心做功部件，广泛应用于空气增压、工业气体输送、制冷循环、涡轮增压等场景，是决定整机能效与运行稳定性的关键零件。从结构设计逻辑来看，其采用三元流扭曲叶片构型，区别于传统直叶片设计，叶片型线沿气流流动方向连续扭转，能够贴合气体在流道内的实际运动轨迹，大幅降低气流在叶道内的分离损失与二次流损耗，有效提升整机的绝热效率，尤其在小流量高压比工况下，气动优势更为明显。叶轮整体为带中心轮毂的轮盘式结构，中心通孔为安装定位基准，与主轴采用过盈配合加键连接的装配形式，安装时需严格控制孔与轴的同轴度，端面跳动公差需控制在0.02mm以内，避免高速运转时产生不平衡振动。叶片数量经过气动计算与模态仿真双重校核，既保证流道内气流的均匀导流，又避开转子系统的固有频率区间，防止运行过程中发生共振失效。轮盘外缘与叶片的衔接处采用大圆角过渡设计，可有效降低应力集中系数，满足高转速下的结构强度要求，轮盖侧的叶片型线与轮盘侧形成收敛式流道，气体从叶轮轴向进入后，随叶轮高速旋转获得动能，在流道内逐步完成动能向压力能的转换，最终沿径向流出叶轮进入扩压器部件。设计过程中需重点控制叶片的厚度分布，进气边厚度较薄以减少进气阻力，出气边厚度根据强度要求适当加厚，同时兼顾气动性能与结构可靠性，叶片表面的粗糙度需达到Ra1.6以下，减少气流摩擦损失。安装边界方面，需匹配对应型号的扩压器入口尺寸，叶轮出口与扩压器入口的径向间隙需控制在合理范围，间隙过大会导致气流泄漏损失增加，间隙过小则可能因热膨胀或转子窜动发生碰磨故障。这类叶轮在实际运行中转速通常可达每分钟数千转甚至上万转，因此设计阶段需完成超速试验工况下的应力仿真，确保最大应力位置出现在轮毂中心区域，且低于材料的屈服强度，同时完成动平衡校正，保证剩余不平衡量符合API标准要求，避免运行中出现异常振动损坏轴承与密封部件。在化工流程压缩机场景中，叶轮材质通常选用高强度不锈钢或钛合金，以适应腐蚀性气体介质的输送需求，在普通空气压缩机场景中可选用高强度铝合金材质，降低转子整体重量，提升启停响应速度。
