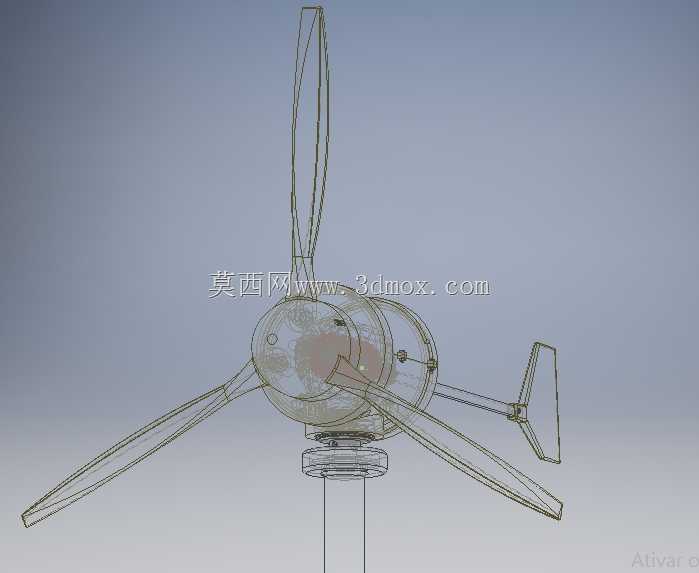

带尾舵对风结构的卧式风力发电装置

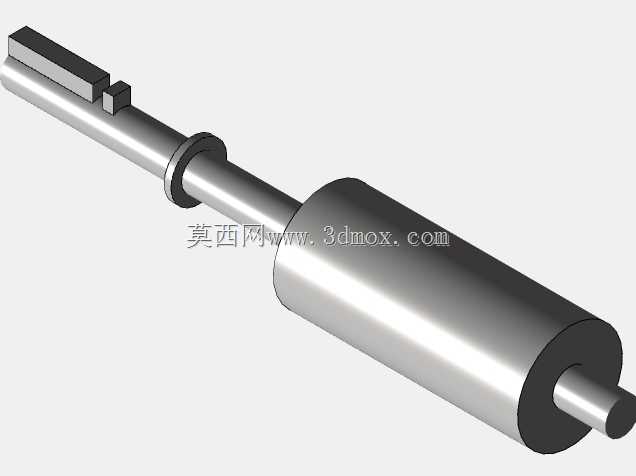

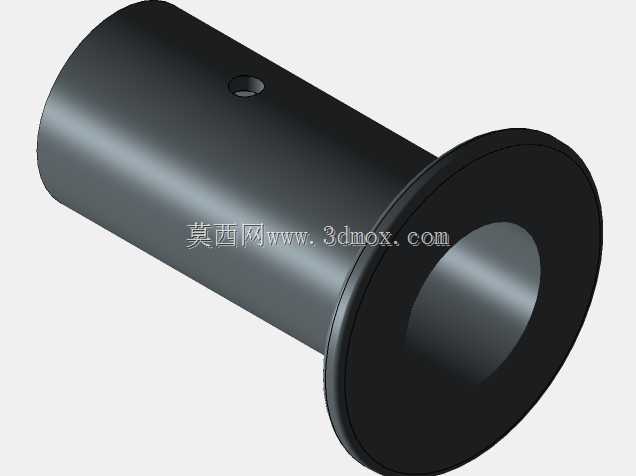

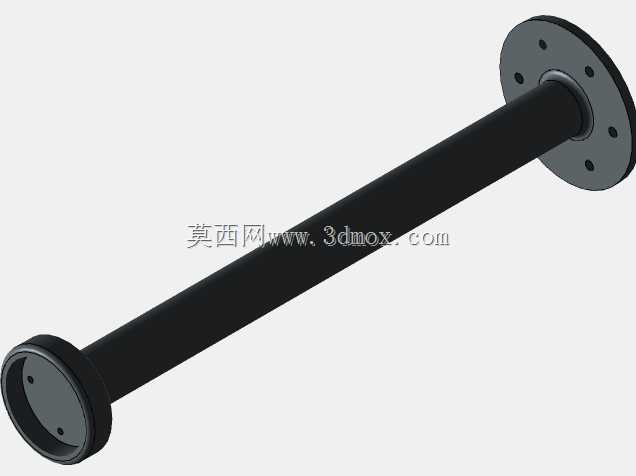

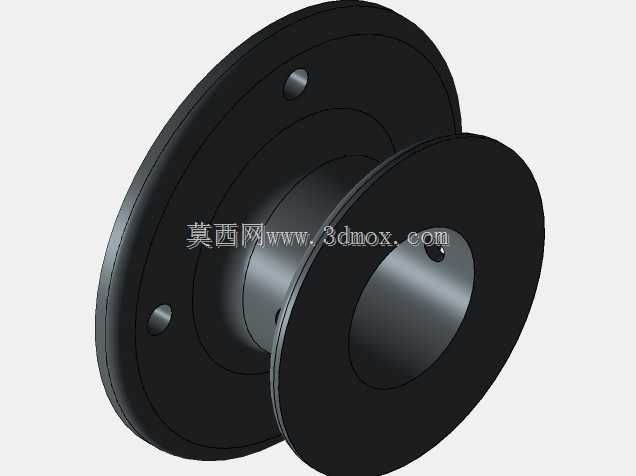

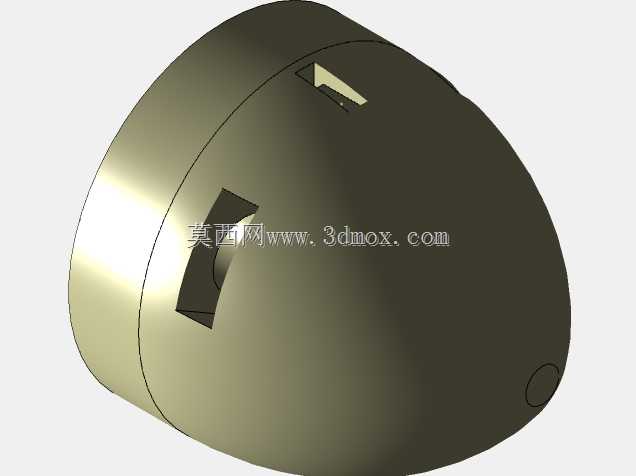

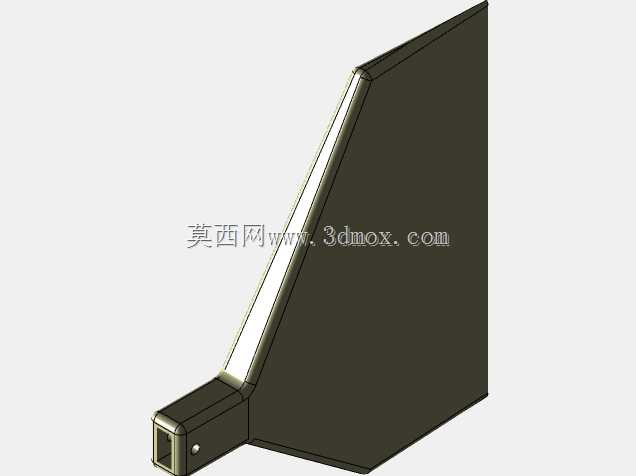

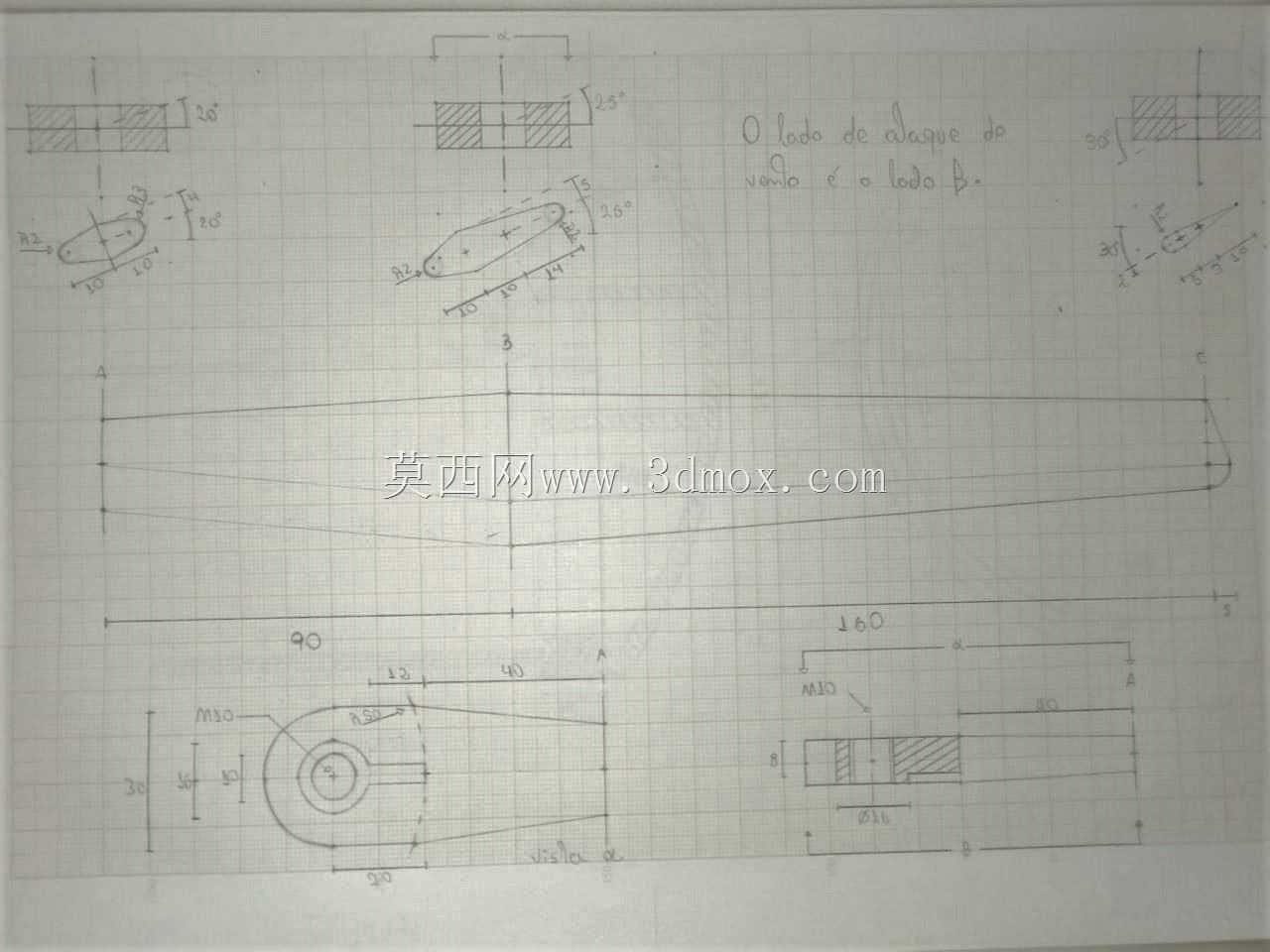

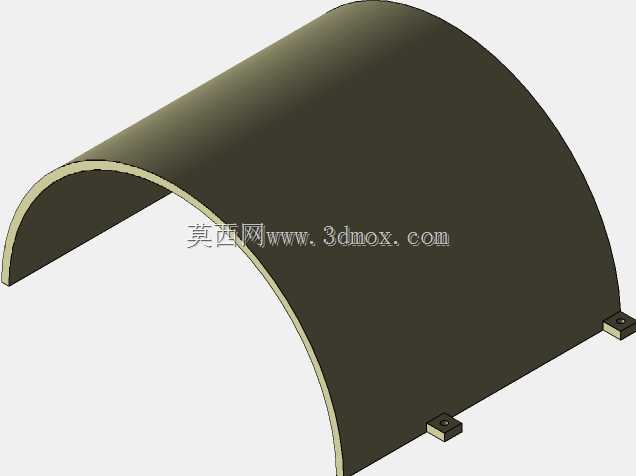

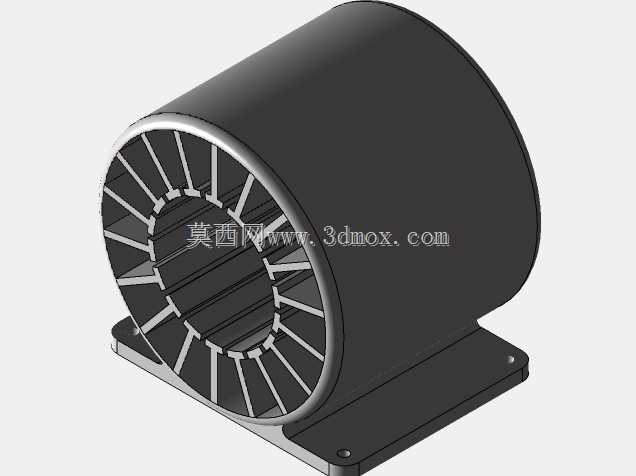

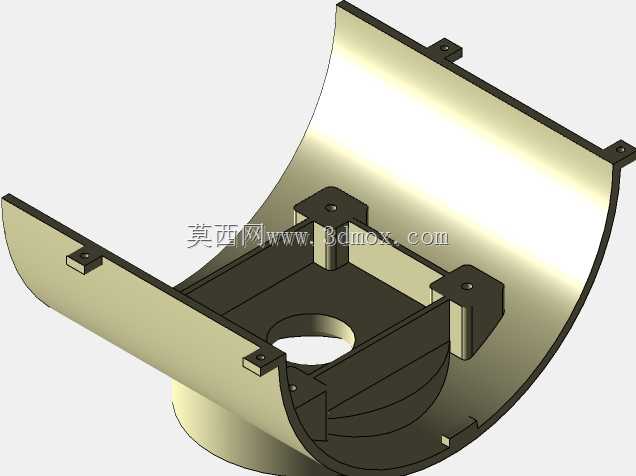

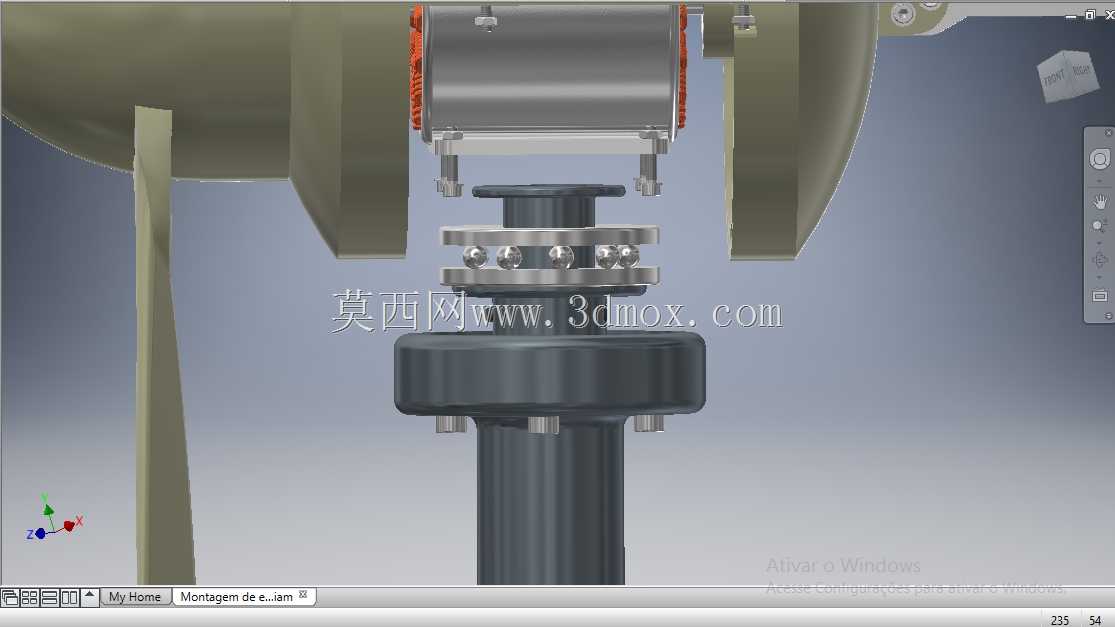

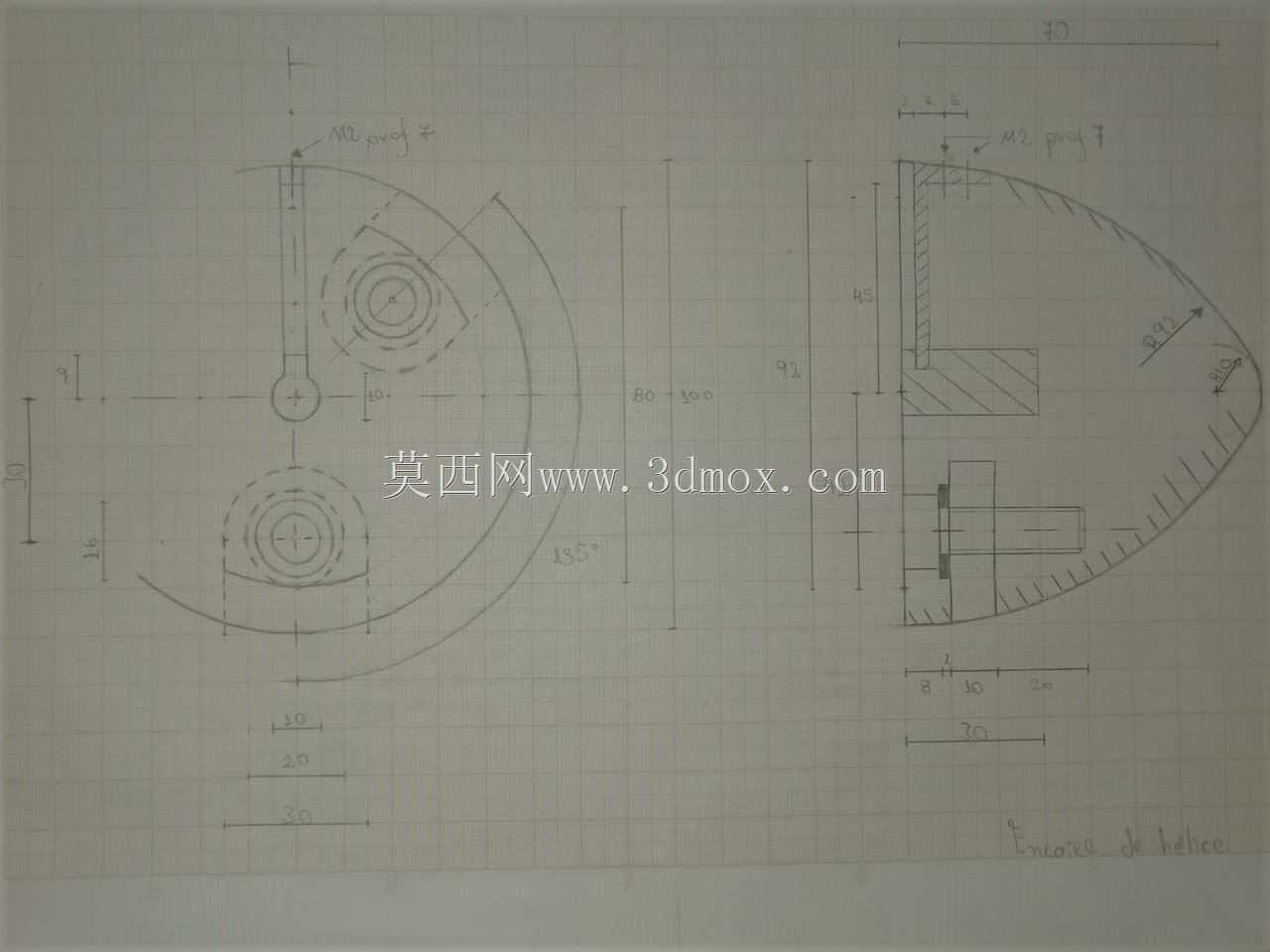

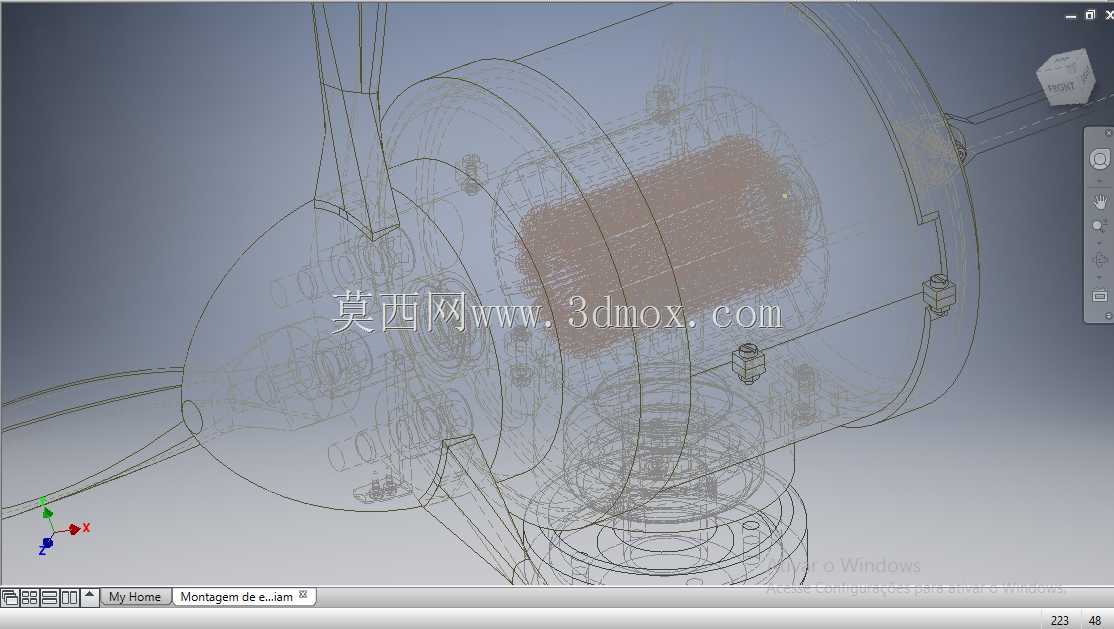

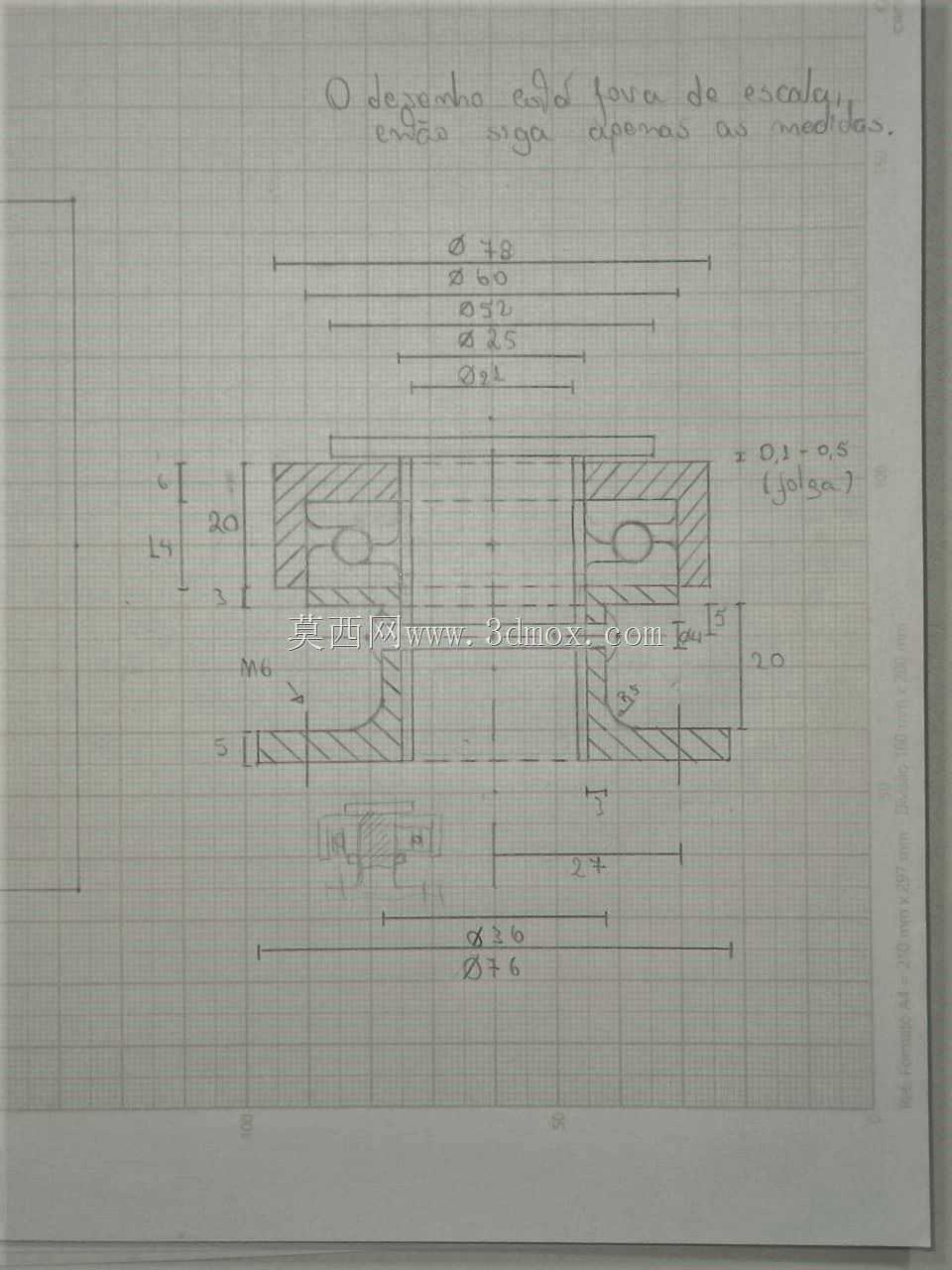

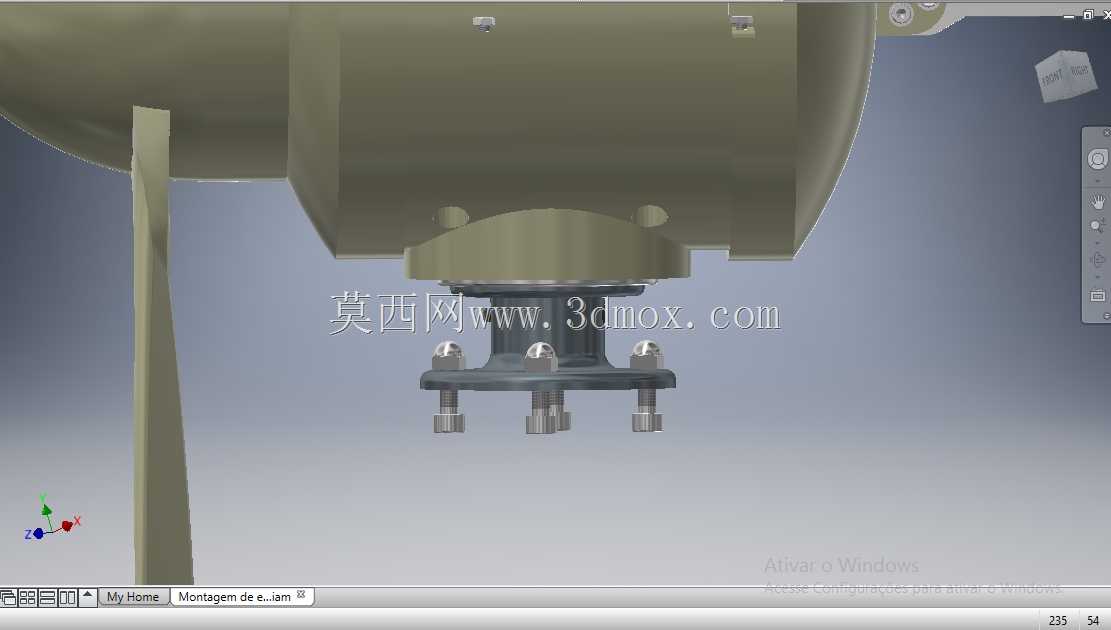

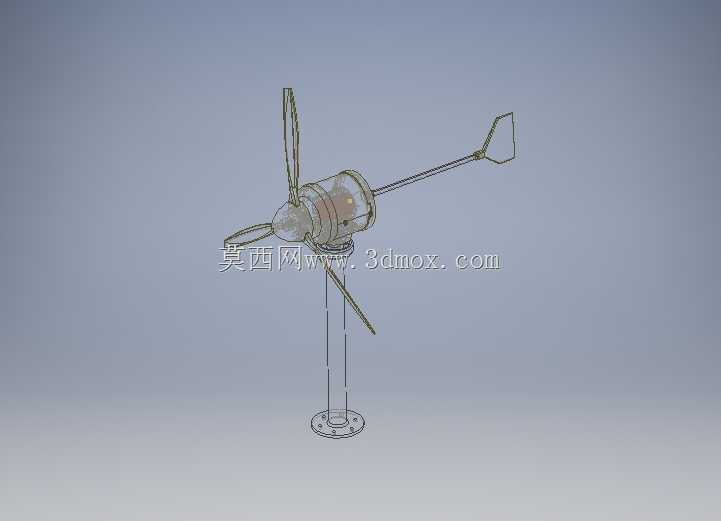

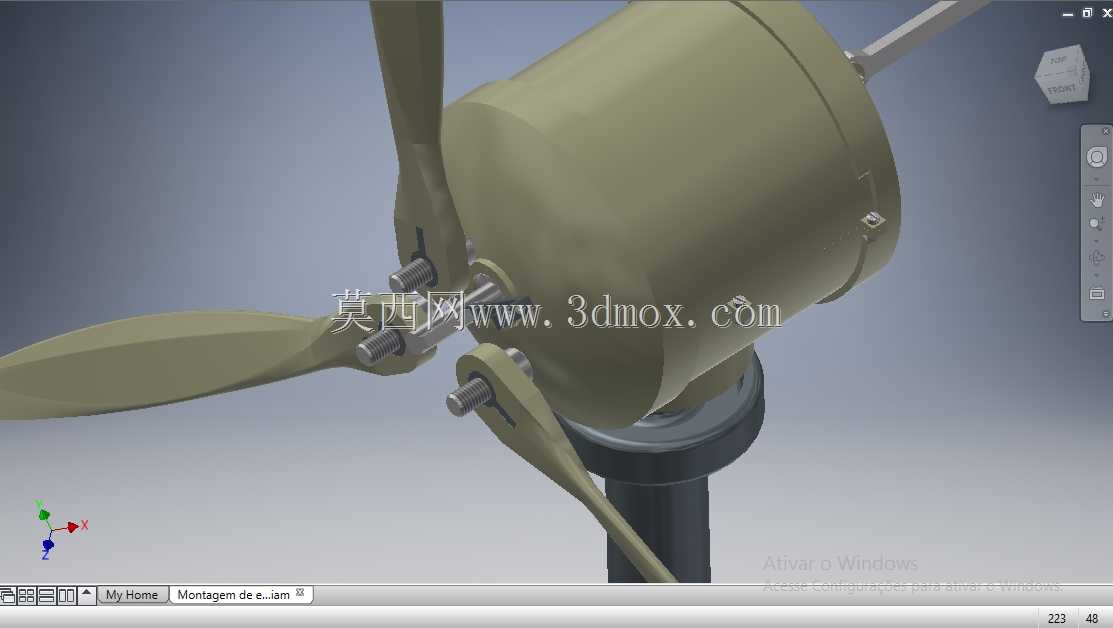

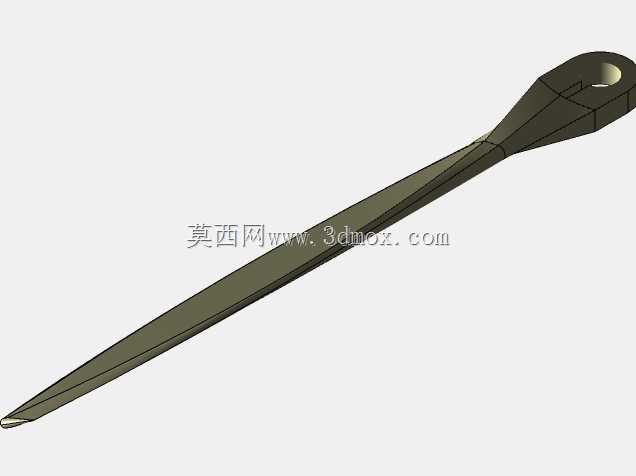

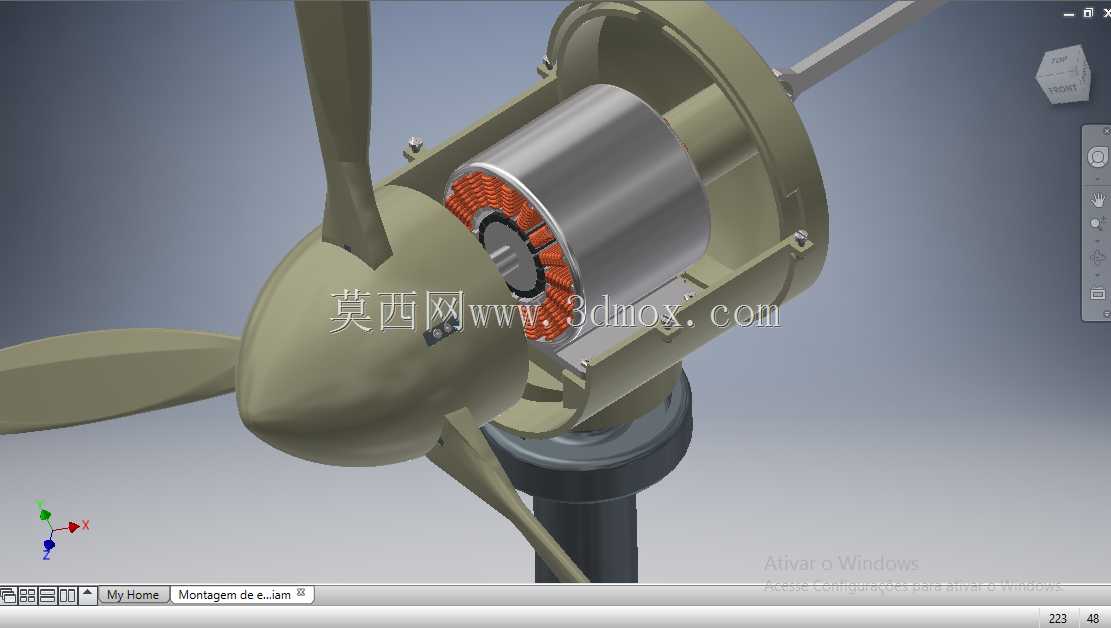

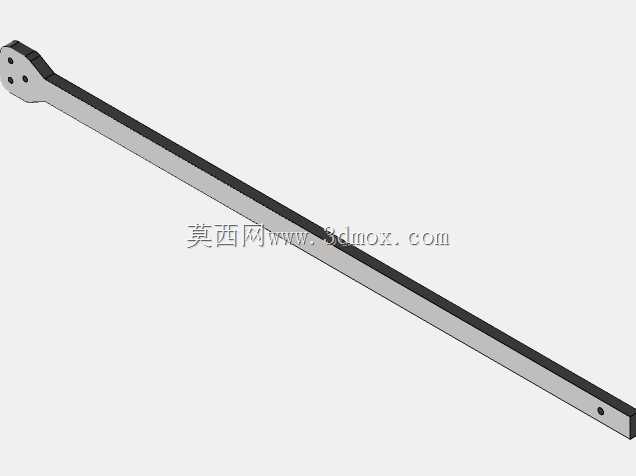

在分布式离网供电场景中，这类卧式风力发电装置常被部署在牧区散户、海岛值守站点、山区监测基站等电网覆盖难度大的区域，承担小功率直流供电负载的能源供给任务，可独立搭配储能蓄电池组为通讯中继设备、照明系统、小型传感监测终端提供持续电力，也可与户用光伏板组成风光互补供电系统，弥补阴雨、夜间光伏出力不足的供电缺口。整套装置的核心功能是通过叶轮捕捉来流风能，经机舱内的传动结构将风轮的旋转动能传递至发电组件完成能量转换，尾部设置的定向尾舵是保障发电效率的关键结构，当来流风向发生偏移时，尾舵受侧向风压产生的力矩会带动机舱绕立柱顶端的回转中心转动，让叶轮旋转平面始终保持与风向垂直的迎角，避免偏航造成的风能捕捉效率下降。从结构设计逻辑来看，叶轮采用三叶片布局，叶片翼型选用低风速启动性能优异的曲面构型，在每秒2.5米左右的低风速条件下即可克服传动阻尼启动旋转，适配内陆多数区域的年均风速条件；机舱外壳做了流线型包覆处理，既可以减少自身迎风阻力，也能为内部的传动轴承、发电组件提供防护，阻挡户外沙尘、雨水侵入造成的部件锈蚀或卡滞。支撑立柱采用等径直杆搭配底部法兰盘的安装结构，法兰盘上预留的螺栓孔可直接与预制混凝土基础、钢结构塔架顶面通过紧固件锁紧，安装时需保证立柱的垂直度偏差不超过千分之三，避免回转部件出现偏磨卡滞；立柱顶端的回转副采用耐磨轴承配合密封结构，既要保证机舱转动的顺滑度，也要承受极端大风条件下叶轮传递的倾覆力矩，避免结构出现疲劳损坏。整套装置的安装边界需避开周边高大建筑物、乔木的风影区，通常要求安装点位周边10米范围内的遮挡物高度不超过立柱安装高度的三分之二，保证来流风场的均匀性；叶片旋转平面与周边障碍物的最小水平安全距离不小于1.5倍的叶轮旋转直径，避免紊流造成的叶片振动疲劳，同时防止极端工况下叶片断裂飞出引发安全隐患。在结构细节处理上，叶片与轮毂的连接位置做了防松锁紧设计，可承受长期交变载荷作用下的连接可靠性，尾舵与机舱尾部的连杆采用刚性连接，保证风向感应的灵敏度，不会因连杆形变造成对风角度偏差。
