手动杠杆式薄板冲孔加工机具结构

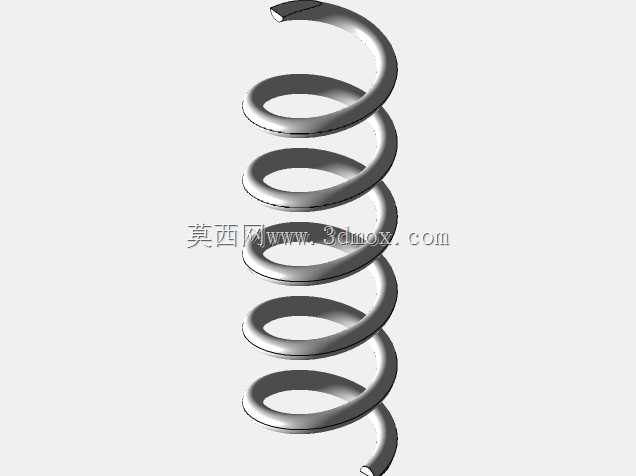

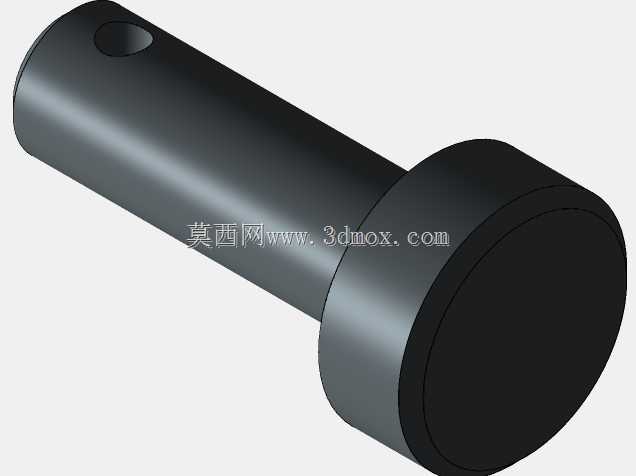

　　在五金小件加工、电子仪表壳体修配、教学实训车间的日常作业场景里，这类手动杠杆式冲孔机具的使用频率远高于大型数控冲孔设备，它不需要外接动力源，也不占用固定的安装工位，针对0.1mm到1.2mm厚度的冷轧钢板、黄铜薄板、铝合金薄片的小直径孔加工，能灵活适配零散修配、小批量打样的作业需求，避免了为加工单个小孔启动大型设备造成的能耗浪费与工时损耗。从实际作业逻辑来看，这套机具的核心功能是通过杠杆放大手部施加的握力，将输入的手动作用力转化为冲头垂直向下的冲孔冲裁力，冲头与下模座的同轴度控制在0.02mm以内，冲裁过程中板材不会出现偏移、毛刺过大的问题，冲裁完成后靠内置的复位弹簧带动压杆与冲头自动回位，不需要额外手动提拉操作，

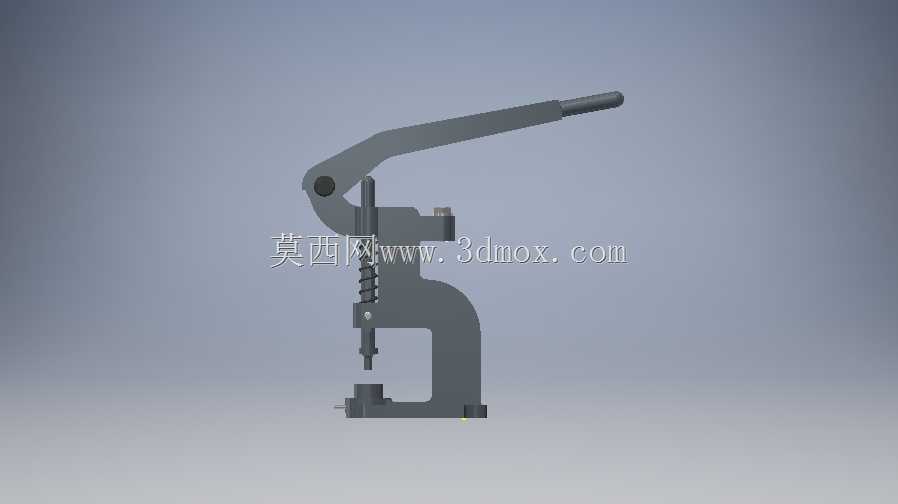

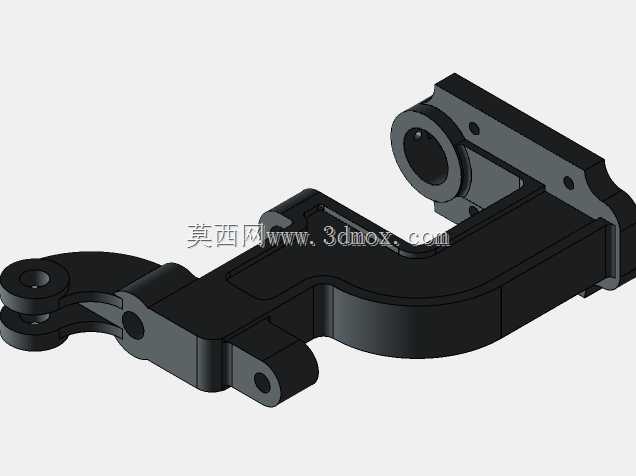

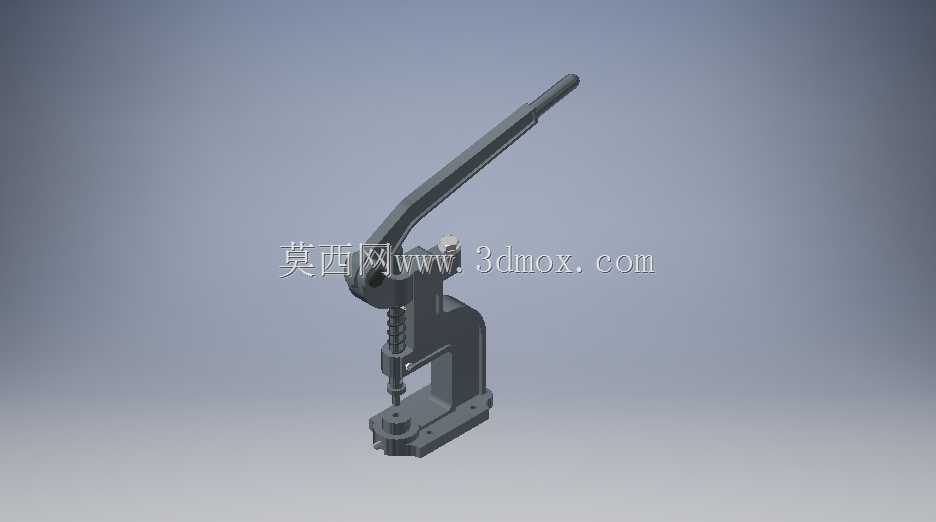

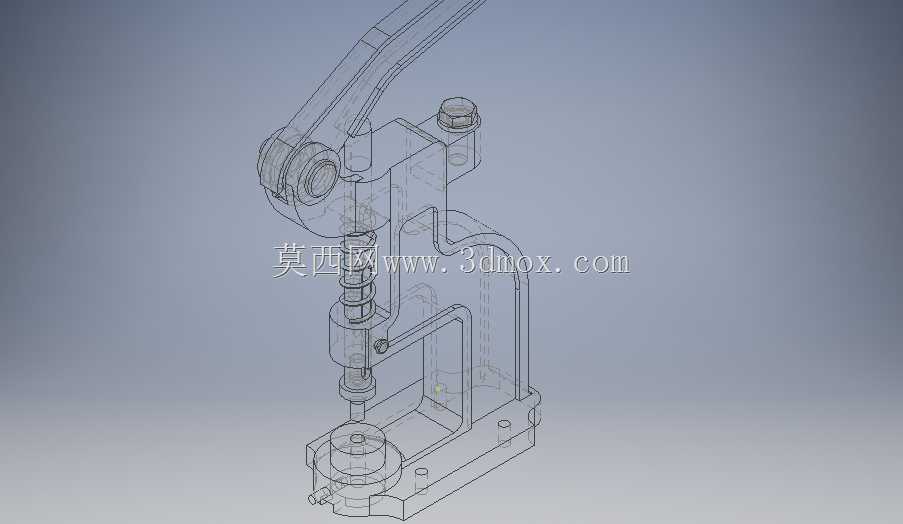

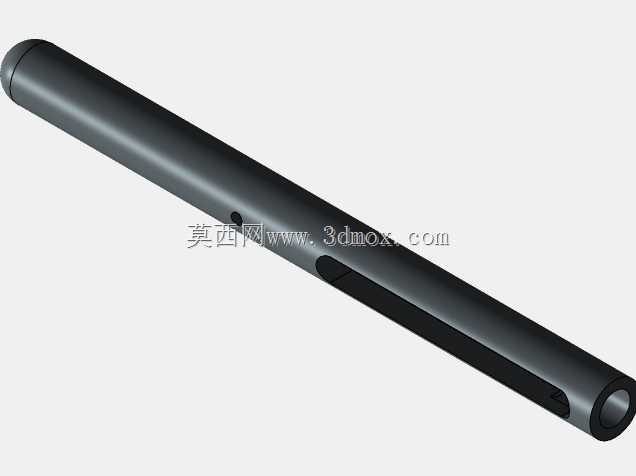

　　单次冲孔的作业周期可以控制在1秒以内，针对仪表外壳的安装孔、线路过孔、定位孔加工，能保证孔位边缘无翻边、无变形，不需要后续二次修磨工序。在结构设计思路上，整体采用C型开式机架结构，这种结构的优势是开口空间充足，操作人员可以直观观察冲孔对位情况，调整板材位置时不会被机架结构遮挡视线，机架主体采用一体式铸钢材质，壁厚均匀性控制在5mm，作业过程中不会因为冲裁反力出现机架张口变形的问题，保证长期使用后的冲孔精度稳定性。杠杆压杆的长度经过力臂配比优化，操作人员施加15kg左右的手部握力，就能在冲头端输出最大1.2t的冲裁力，足以覆盖常规薄金属板材的冲裁载荷需求，压杆表面做了滚花防滑处理，长时间握持操作不会出现打滑脱手的情况。

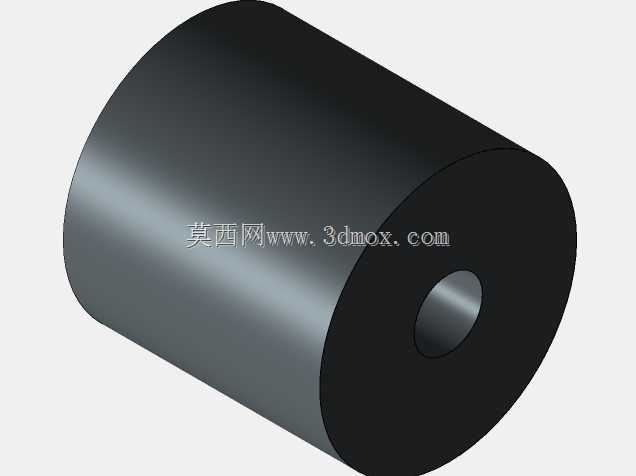

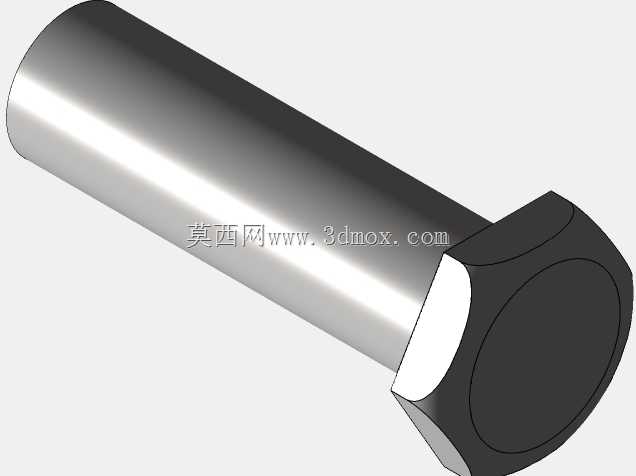

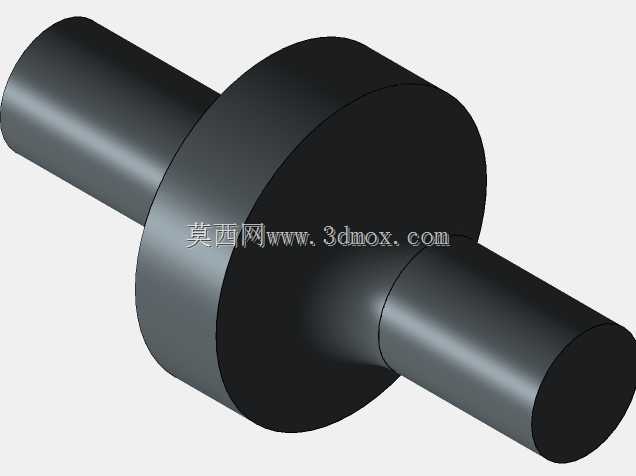

　　冲头组件采用快换式结构设计，不同直径的冲头不需要专用工具就能快速拆卸更换，适配φ2mm到φ8mm范围内的不同孔径冲孔需求，下模座的落料孔做了锥度扩孔设计，冲裁下来的废料会顺着落料孔直接排出，不会卡在模腔内部造成堵料、闷车的问题。从安装边界与外形尺寸来看，机具整体底座的安装孔位按照通用台钳夹持尺寸设计，既可以通过螺栓固定在常规工作台面上作为固定工位使用，也可以直接夹持在台钳上临时布设作业点，整体高度控制在280mm左右，压杆处于水平初始位置时的横向伸出长度为180mm，不需要预留过大的操作空间，哪怕是空间狭小的维修工位、实训操作台都能轻松放置。底座的下表面做了防滑网格纹路处理，临时放置在木质工作台、钢板工作台面上时，

　　冲孔作业过程中机具不会出现滑移错位，不需要额外加装固定压块就能保证作业稳定性。在实际使用场景中，这类机具除了常规的金属薄板冲孔作业，还可以通过更换压头组件完成薄铝片的压印、塑料薄片的冲切、小型五金件的压装作业，适配性覆盖了小型加工场景里的多数手动施压作业需求，相比电动冲孔设备，它没有电路故障风险，也不需要定期做电机维护，日常保养只需要定期在冲头导向面、复位弹簧位置涂抹少量润滑脂，就能保证长期使用的操作顺畅度。机架的C型开口深度设计为80mm，也就是说距离板材边缘80mm范围内的孔位都可以正常加工，完全覆盖常规仪表壳体、小型五金支架的孔位加工范围，不会出现因为开口深度不足导致孔位无法加工的问题。冲头的导向套采用铜基镶嵌结构，耐磨性能远高于普通钢制导向套，长期往复运动的磨损量控制在0.01mm/10000次作业以内，能长期保证冲头与下模的同轴度，减少冲头崩刃、磨损的概率，降低易损件的更换成本。操作过程中，压杆的下压行程做了限位设计，冲头到达下死点后会被限位结构挡住，不会出现过度下压导致冲头撞坏下模的问题，哪怕是没有操作经验的实训学员，也能快速掌握操作要领，不会因为操作力度控制不当损坏机具。
