自行车辐条式车轮训练用结构设计

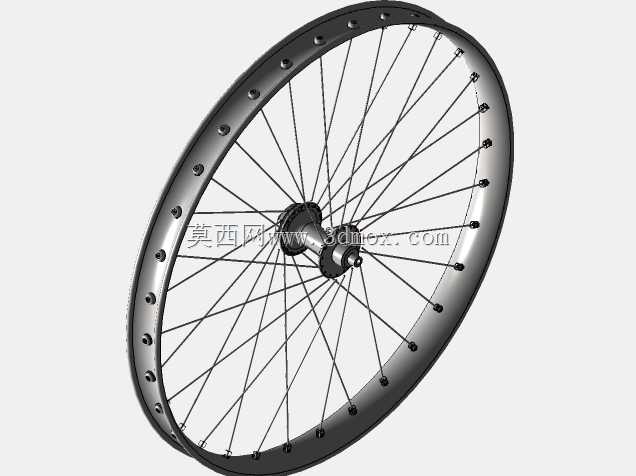

　　日常通勤、运动骑行场景下的自行车轮组，是整车承载与行进的核心部件，这套辐条式车轮结构，可作为机械结构设计训练的实操载体，帮助建模从业者理解轮组的受力逻辑与装配关系。从实际用途来看，该轮组结构适配常规城市自行车、入门运动自行车的前轮装配需求，承担骑行过程中的垂直载荷、侧向冲击以及制动带来的扭矩传递，轮圈与花鼓之间通过辐条的张紧力形成稳定的受力整体，在保证结构强度的同时尽可能降低旋转重量，提升骑行过程中的传动效率与操控响应。设计过程中优先考虑了辐条的排布逻辑，采用等距交叉的编圈方式，每根辐条的安装角度、张紧余量都做了对应约束，既保证轮圈的圆度公差控制在合理区间，也能让载荷在多根辐条之间均匀分散，避免单根辐条受力过载出现断裂或松动的问题。

　　轮圈部分采用带辐条孔的双层圈结构，轮缘位置做了适配标准外胎安装的卡槽设计，安装边界上，轮圈的外径适配常规26英寸自行车外胎，轮圈宽度匹配市面上主流的城市胎、山地入门胎的安装尺寸，不需要额外修改车架前叉的开档尺寸即可完成装配。花鼓部分作为轮组的旋转核心，内部预留了标准轴承的安装位，轴杆直径适配常规自行车前叉的安装孔径，花鼓两端的法兰盘位置对应辐条的安装角度做了孔位排布，每个孔位都做了沉角处理，避免辐条弯折处出现应力集中，延长辐条的使用寿命。在建模训练层面，这套结构可以帮助练习者掌握圆周阵列、装配约束、受力仿真前置处理的相关操作，从单个零件的尺寸标注到整体轮组的装配干涉检查，都能覆盖常规机械结构设计的基础训练点。实际结构设计中，

　　辐条的长度计算是核心环节之一，需要结合花鼓法兰的直径、法兰到轮圈中心的偏移量、轮圈的有效直径三个核心参数，通过三角函数计算得出每根辐条的准确长度，避免装配时出现辐条过长顶穿轮圈、或者过短无法达到额定张紧力的问题。轮圈上的辐条孔采用交错排布的方式，相邻孔位分别对应花鼓两侧的法兰盘，保证轮圈两侧的受力对称，不会出现轮组偏摆的问题。从安装边界来看，整套轮组装配完成后的总宽度控制在100mm以内，适配绝大多数常规自行车前叉的开档尺寸，花鼓轴杆的突出长度也预留了快拆杆或者实心轴螺母的安装空间，不需要额外加工即可完成整车的装配对接。在功能特性上，这种辐条式轮组相比一体轮具备更好的冲击缓冲能力，当骑行过程中遇到路面颠簸时，

　　辐条的微小形变可以吸收部分冲击能量，提升骑行的舒适度，同时后期维护成本更低，单根辐条出现损坏时可以单独更换，不需要整体更换轮组。设计过程中也兼顾了加工的可行性，轮圈、花鼓都采用常规的金属加工工艺即可生产，辐条采用标准的自行车辐条规格，不需要定制特殊规格的零配件，降低了实际生产的成本与难度。对于三维建模从业者来说，练习这类轮组结构的建模，能够很好地掌握对称结构、圆周阵列特征的使用技巧，同时理解装配体中不同零件之间的配合关系，比如辐条与花鼓孔、辐条与轮圈孔之间的间隙配合，花鼓轴承位的过渡配合，这些配合公差的选择都是机械设计中非常基础但十分重要的知识点。在结构验证层面，可以通过仿真软件给轮组施加垂直方向的额定载荷，查看每根辐条的应力分布，调整辐条的张紧力参数，让整个轮组的受力更加均匀，这也是结构设计训练中非常重要的实操环节，能够帮助设计者跳出纯建模的层面，真正理解结构设计背后的工程逻辑。
