机加工用回转底座式台虎钳结构设计

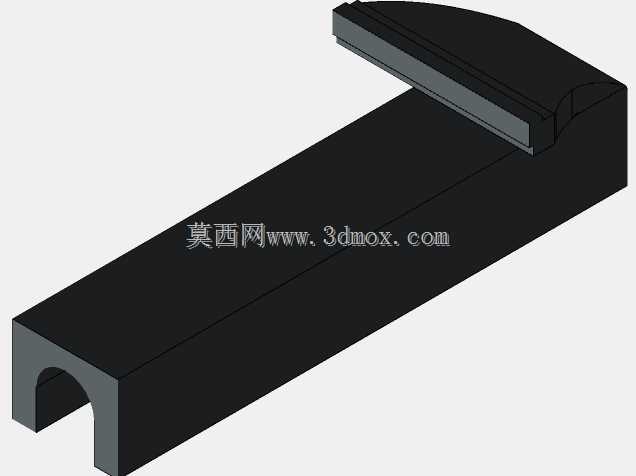

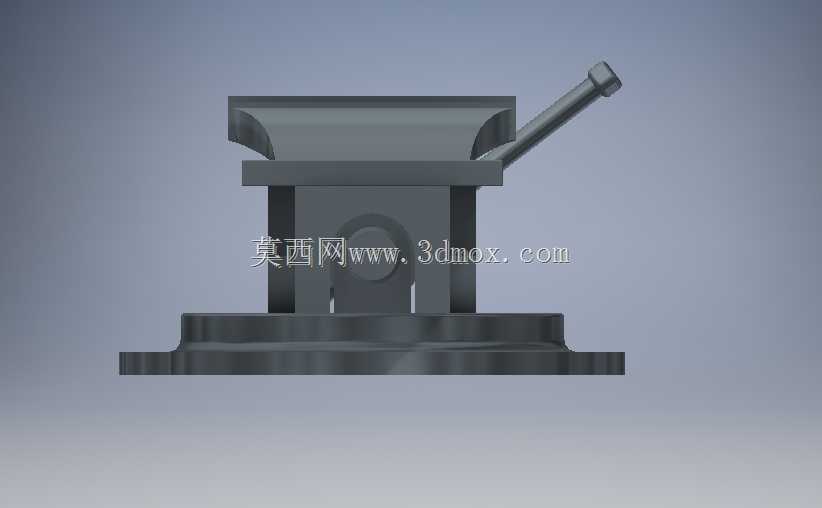

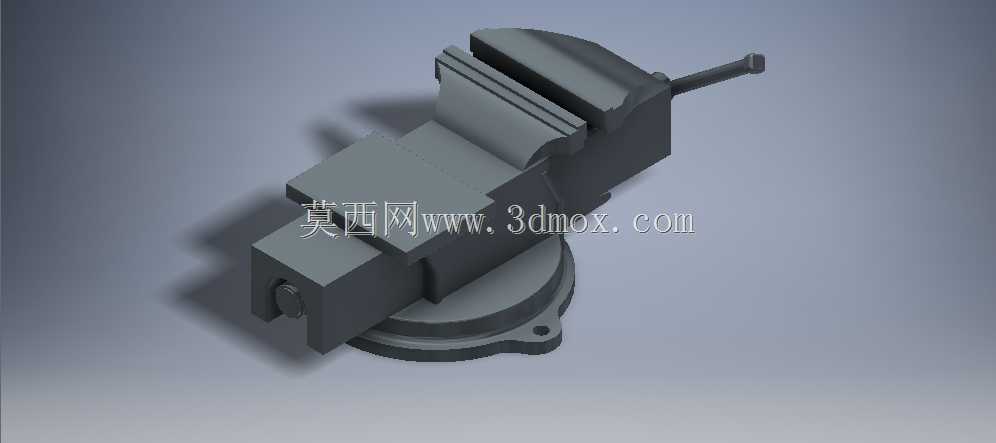

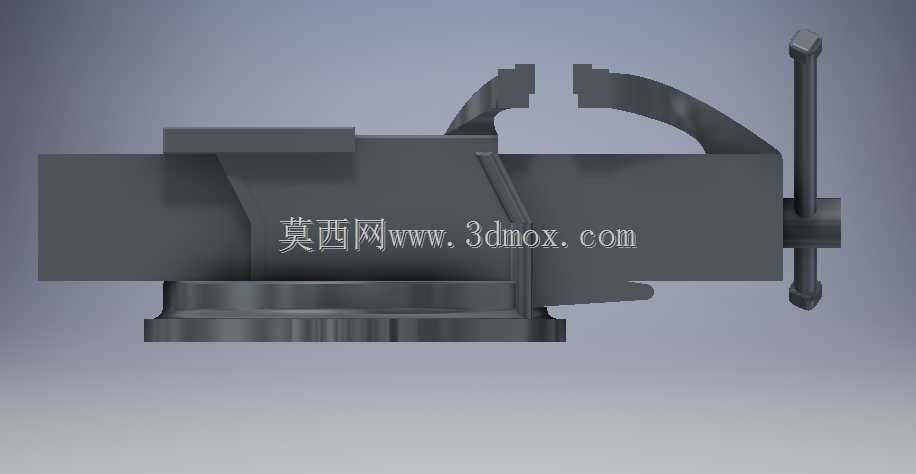

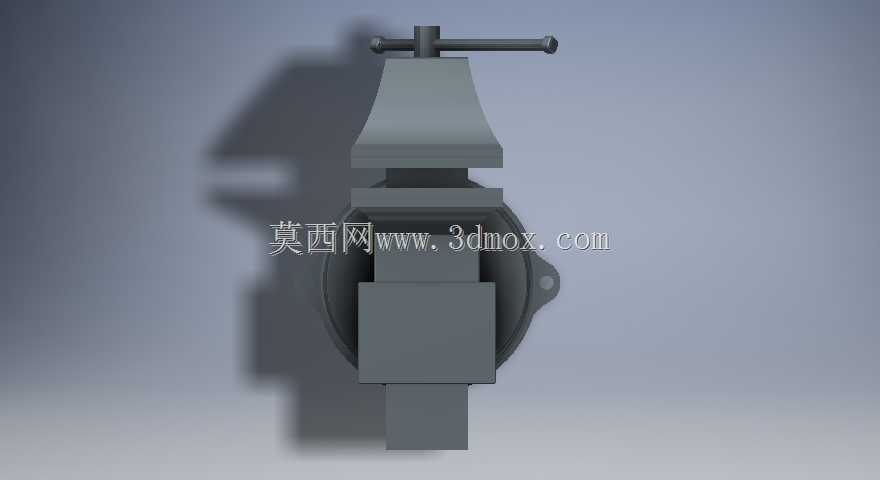

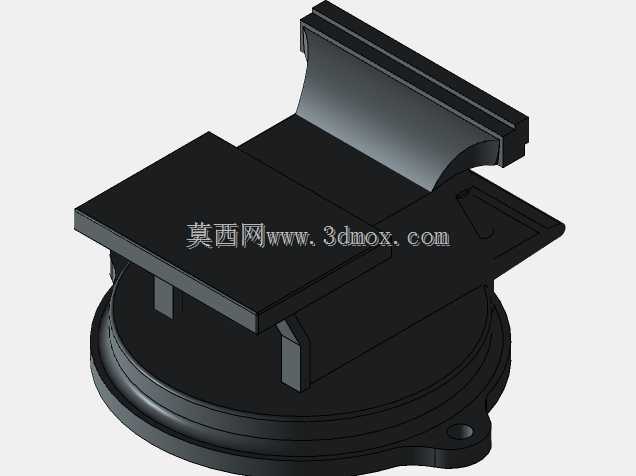

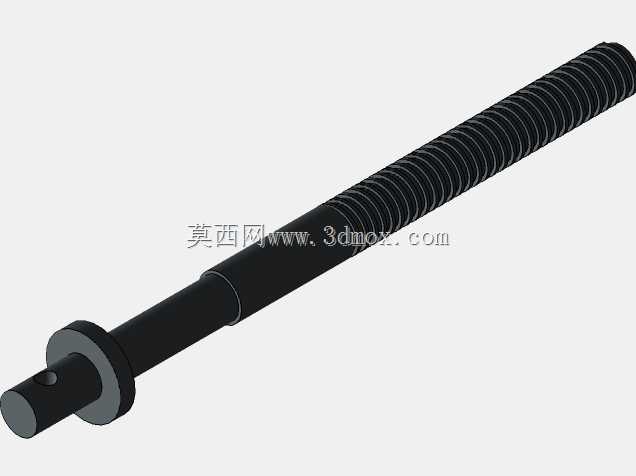

这款台虎钳主要面向普通机加工工位、钳工修配工位、小型零件装配工位的装夹需求，可直接安装在钳工工作台、机床辅助工作台台面上，完成小型金属件、非金属件的锯削、锉削、錾削、攻丝、零件修配、小型部件组装等工序的工件固定作业。从结构设计来看，整体采用经典的丝杠传动夹紧方案，活动钳身沿固定钳身的导轨面做直线往复运动，通过转动手柄带动丝杠旋转，进而推动活动钳身靠近或远离固定钳身，实现对工件的夹紧与松脱，该传动方案具备自锁特性，夹紧后不会因加工过程中的振动出现松脱问题，保障作业过程的装夹可靠性。不同于常规带复位弹簧的台虎钳结构，这款设计的丝杠副未配置复位弹簧，松开工件时活动钳身的移动完全依靠丝杠带动，这种设计简化了内部零件数量，降低了装配复杂度，同时减少了弹簧失效带来的维护需求，更适合对成本控制有要求、作业频次中等的工位使用。底座采用带安装孔的回转式结构，可绕垂直轴线做360度回转调整，调整到位后通过底座侧边的锁紧结构即可完成角度固定，能够适配不同角度的加工需求，无需反复拆卸工件调整装夹姿态，有效减少装夹辅助时间。固定钳身与活动钳身的钳口位置预留了可更换钳口板的安装位，钳口板表面加工有交叉防滑齿纹，能够增大与工件接触面的摩擦力，避免夹紧过程中工件打滑，当钳口齿纹磨损后可单独更换钳口板，无需更换整个钳身，降低后期使用成本。安装边界方面，底座的三个安装孔呈均匀分布，可适配常规钳工台的T型槽安装尺寸，安装时通过螺栓穿过安装孔与工作台台面紧固即可，整体安装高度适配常规站姿作业的工作台高度，钳口最大张开量可覆盖常规小型零件的装夹尺寸范围，钳身导轨面采用平整的滑动配合面，保障活动钳身移动过程中的直线度，避免夹紧时出现钳口偏斜导致的工件装夹不正问题。整体结构没有多余的复杂构件，所有受力部位均做了对应厚度加强，能够承受常规手工作业和轻量机加工的夹紧力与切削冲击力，不会出现钳身变形、丝杠弯曲等失效问题。
