纳威司达HEUI燃油喷射器结构设计

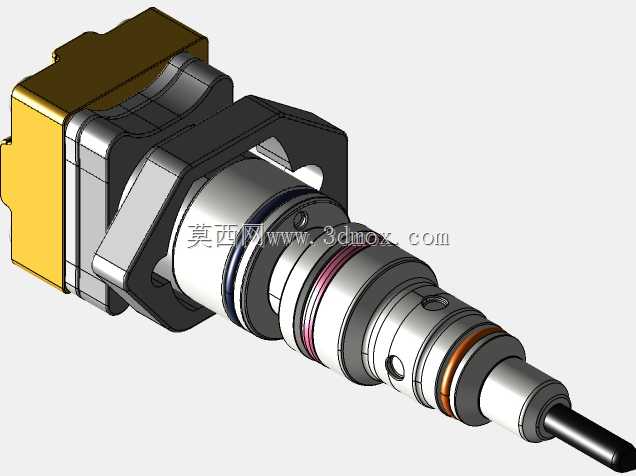

该HEUI喷射器主要适配纳威司达系列柴油发动机，多用于重型商用车、工程机械动力单元的燃油供给系统，承担高压燃油精准喷射、雾化混合的核心功能，直接决定发动机燃烧效率、动力输出表现与排放水平。从结构设计来看，整体采用同轴阶梯式轴类布局，上部为电磁阀驱动模块，集成电气接插接口与电磁驱动组件，接插端做了防呆定位结构，避免装配时接反，接插外壳采用高强度工程塑料包覆金属屏蔽层，兼顾绝缘性能与抗电磁干扰能力，适配发动机舱复杂的电磁工作环境。中部为液压放大与蓄压腔体结构，外部设计有六边形安装定位法兰，法兰面加工有高精度密封贴合面，安装时通过法兰压紧实现缸盖安装位的径向定位与端面密封，法兰上的通孔适配标准缸盖安装螺栓，安装边界需匹配缸盖上对应深度的安装沉孔，保证装配后喷射器前端伸出高度符合燃烧室设计要求，避免喷油位置偏差导致的燃油撞壁、雾化不良问题。下部为喷油嘴针阀组件，外部依次布置多道不同线径的耐油橡胶密封圈，分别对应燃油腔、液压油腔、冷却腔的密封隔离，不同颜色的密封圈对应不同耐温耐油等级，装配时可通过颜色快速区分安装位置，避免错装导致的腔间窜油故障。针阀头部采用微锥多孔喷孔设计，喷孔的角度、孔径经过匹配燃烧室形状的流场仿真优化，保证高压燃油喷出时可形成均匀的雾化油束，与缸内压缩空气充分混合。设计过程中重点考虑了高压工况下的结构强度，各阶梯轴段的过渡位置均采用圆角过渡，避免应力集中导致的部件疲劳开裂，内部油道做了去毛刺处理，减少高压燃油流动时的压力损失与紊流。整体轴向尺寸紧凑，径向最大尺寸为中部安装法兰的对边宽度，可适配多数直列六缸、V型八缸柴油发动机的缸盖安装空间，安装时需保证喷射器轴线与缸盖安装孔轴线同轴度误差控制在允许范围内，避免密封圈偏磨导致的泄漏问题。
