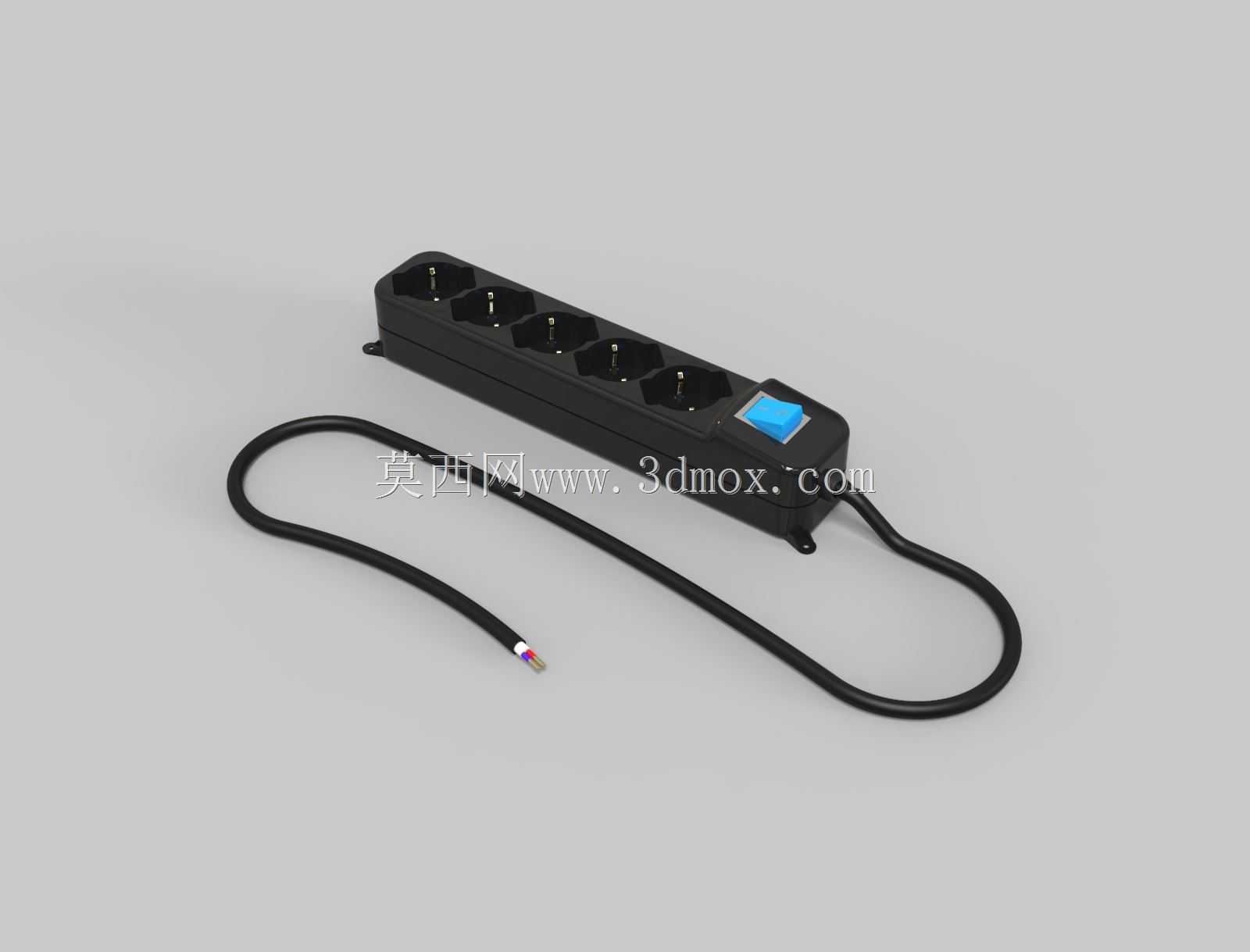

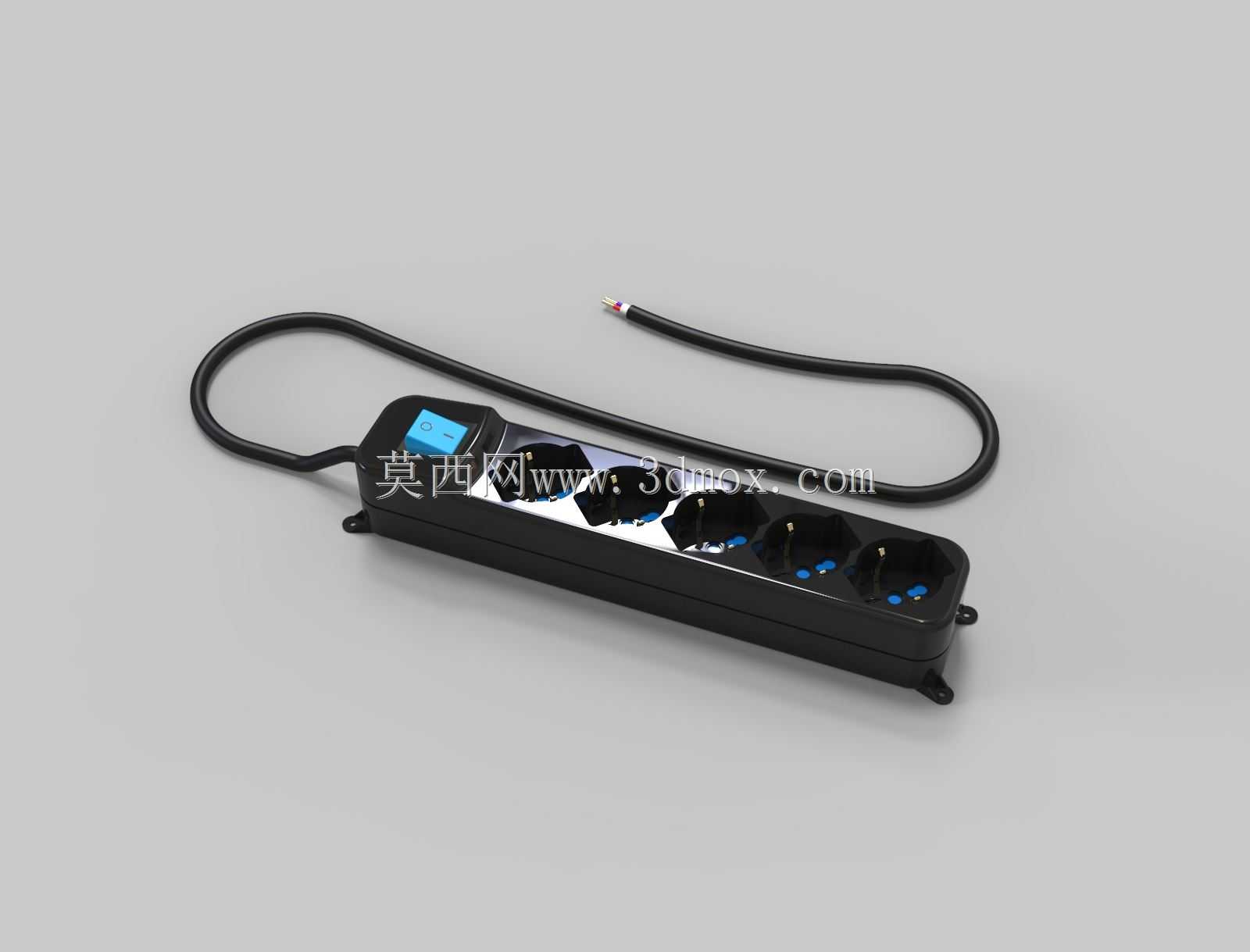

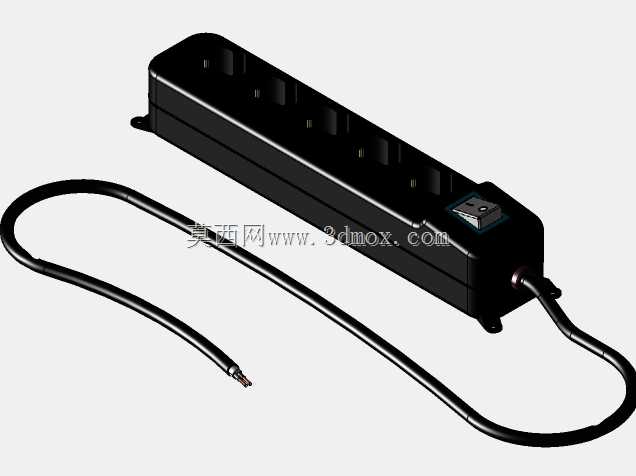

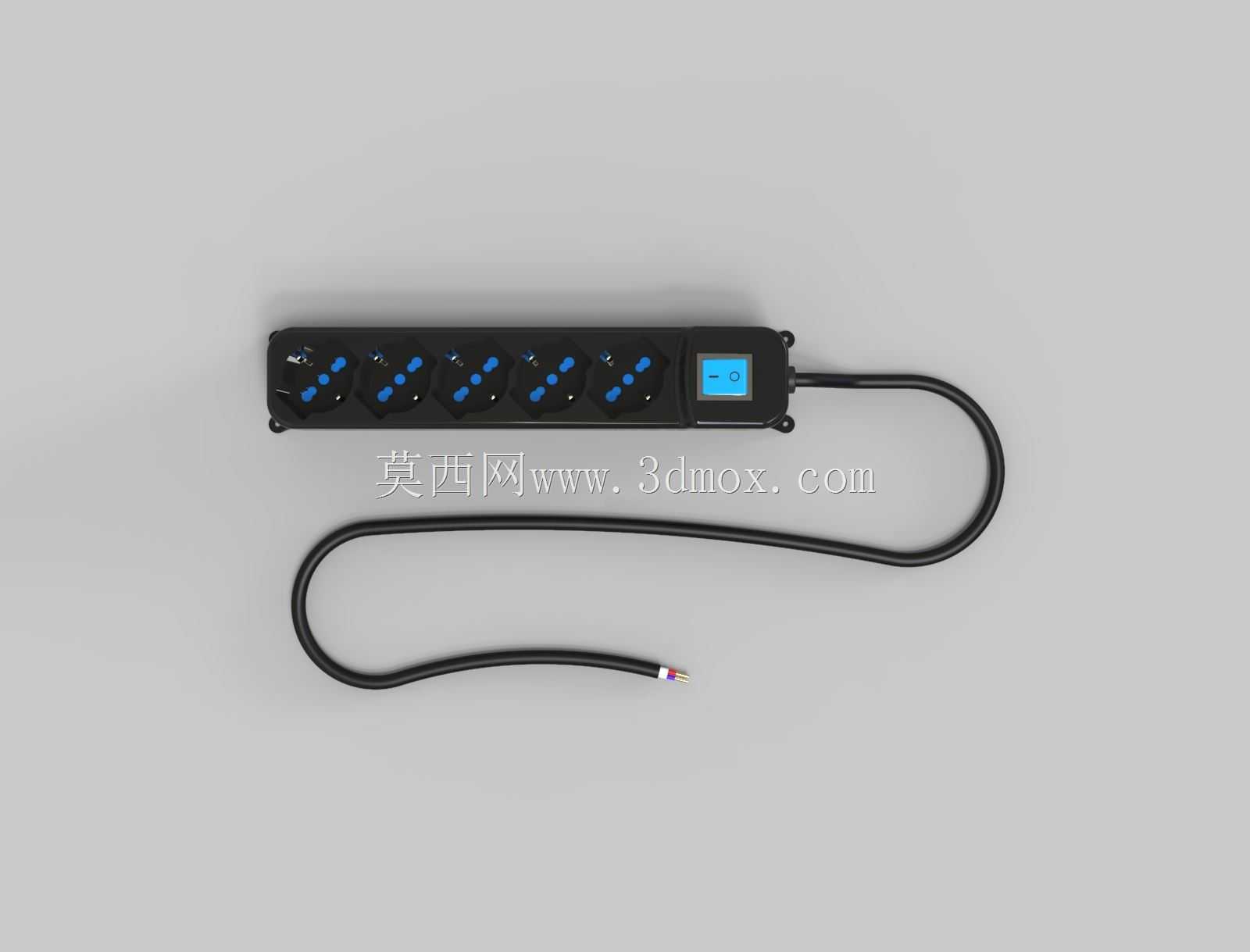

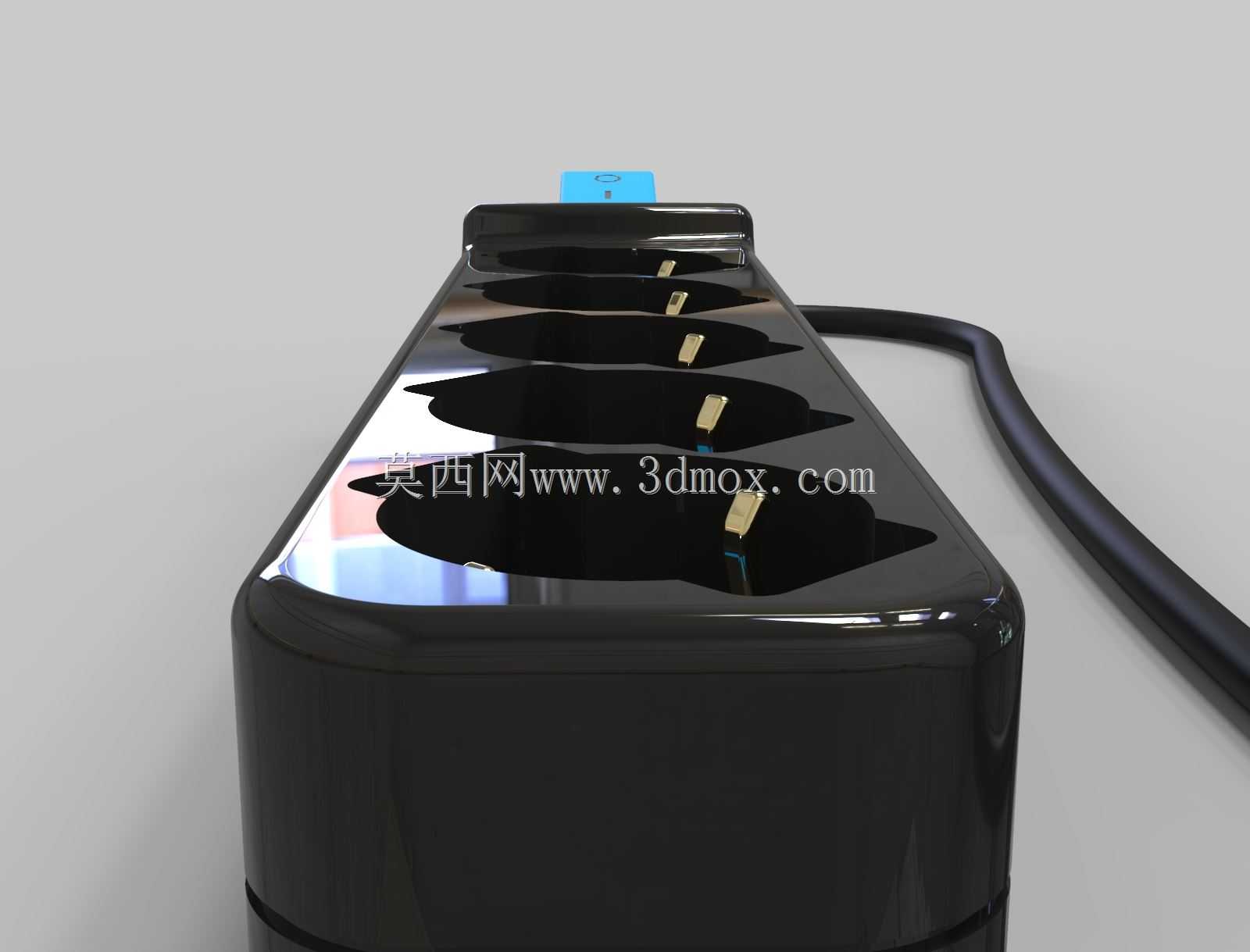

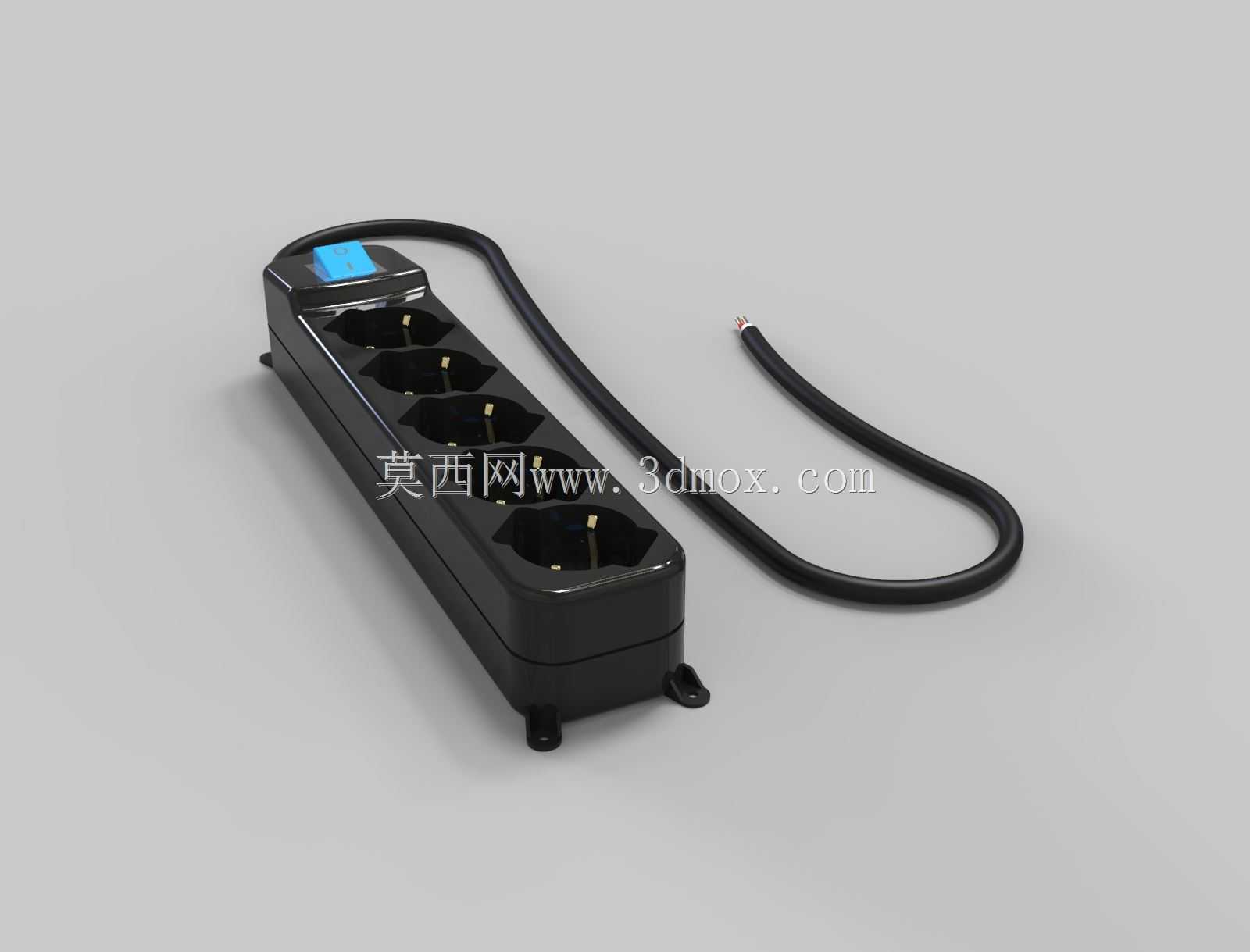

欧标五位带开关带线排插结构设计

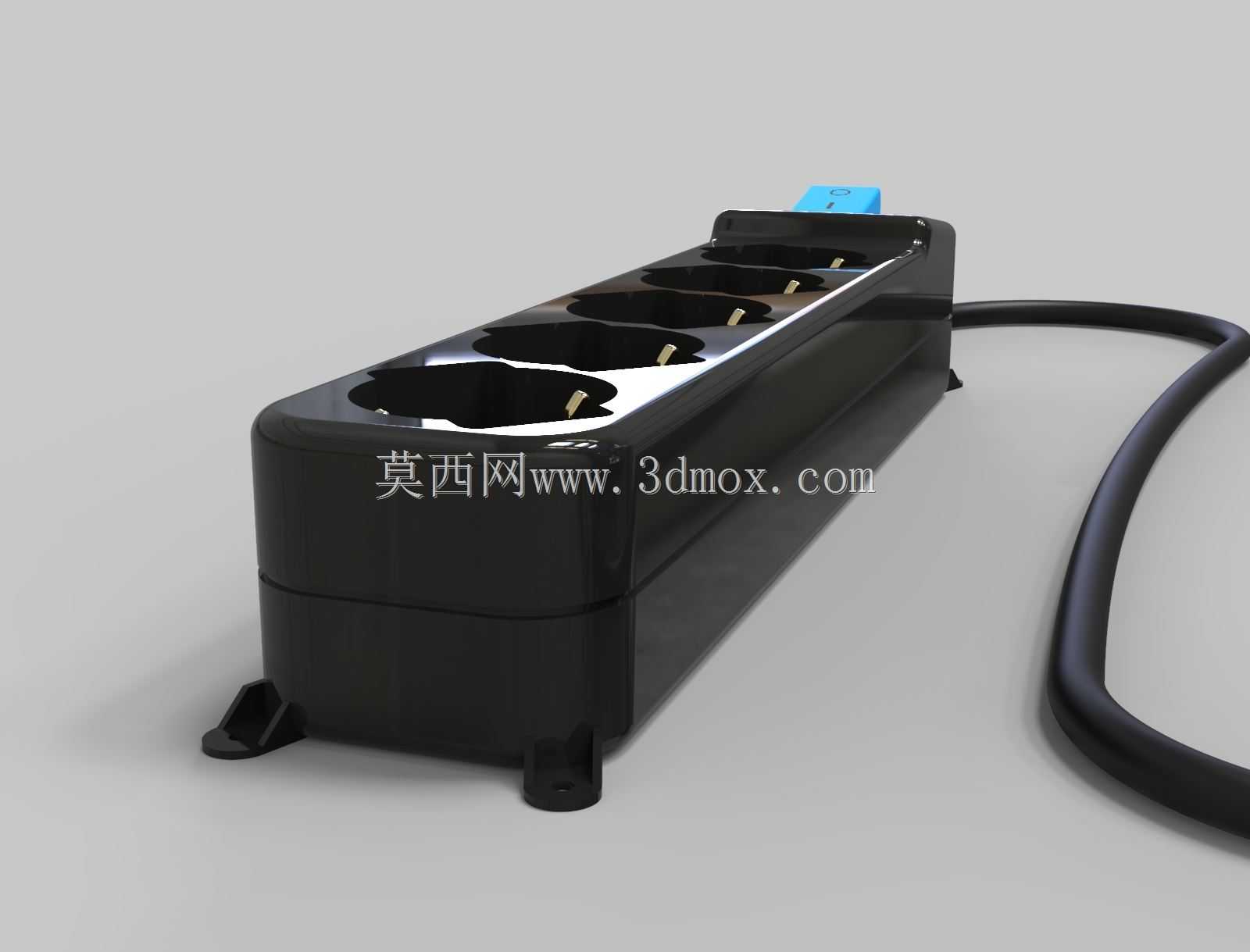

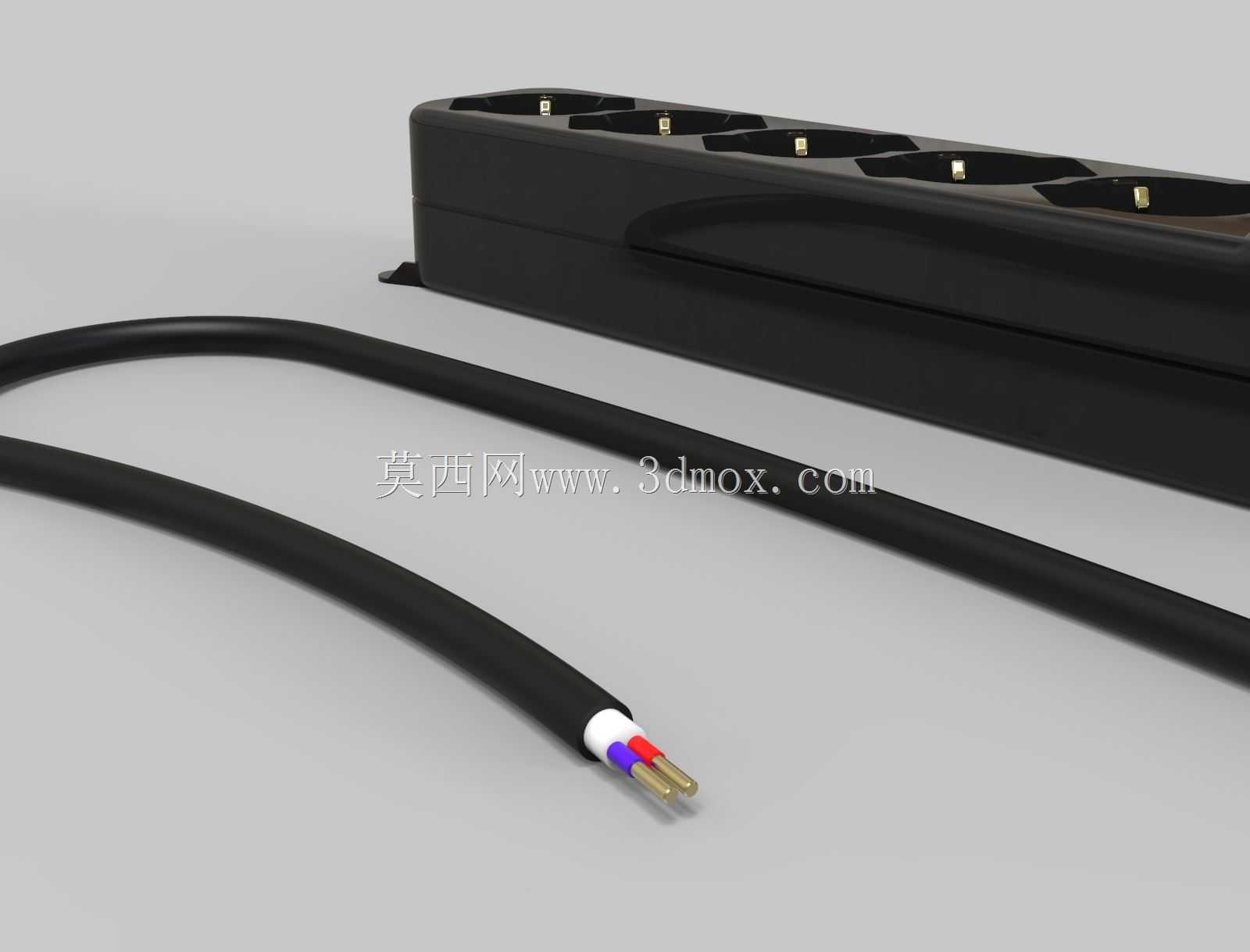

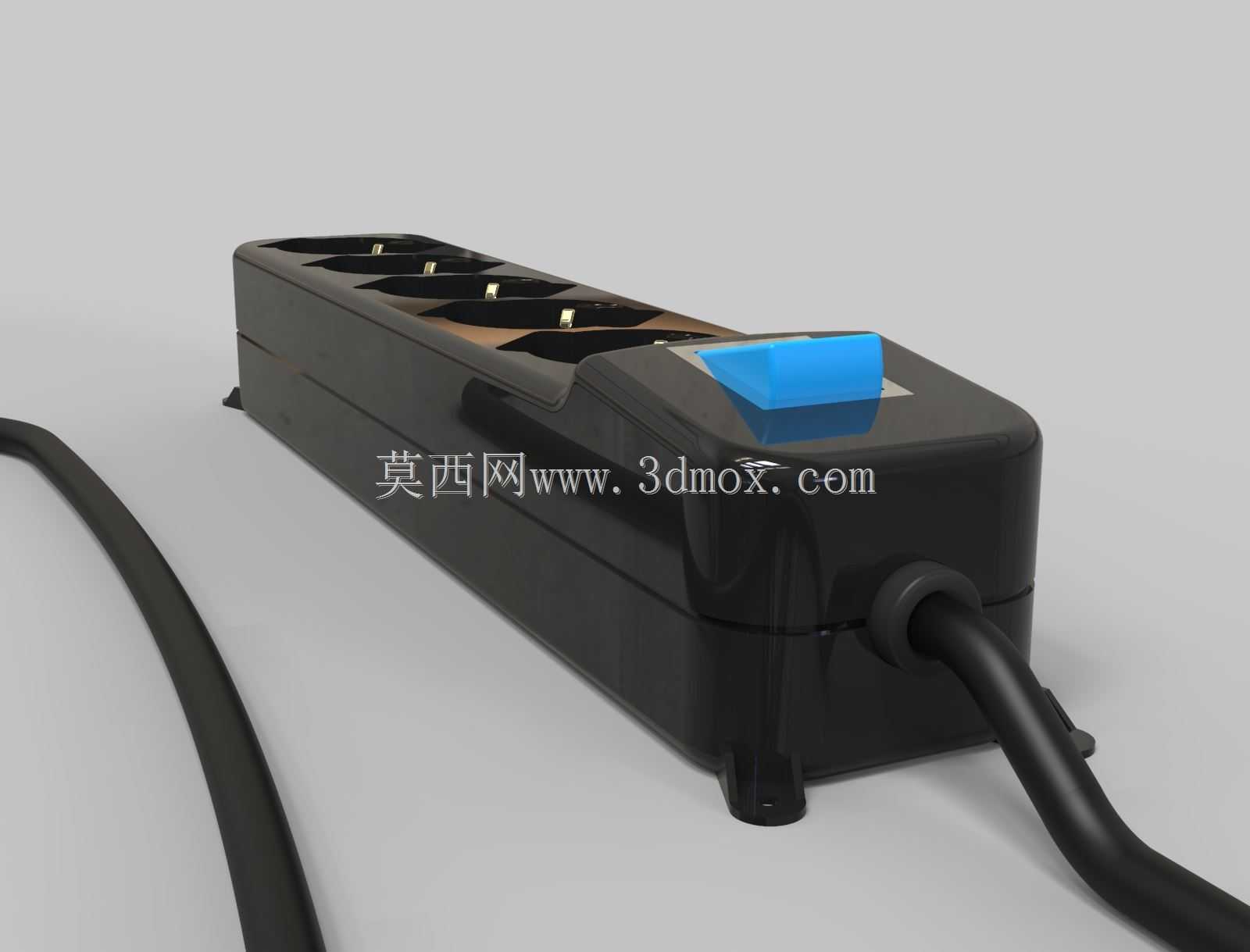

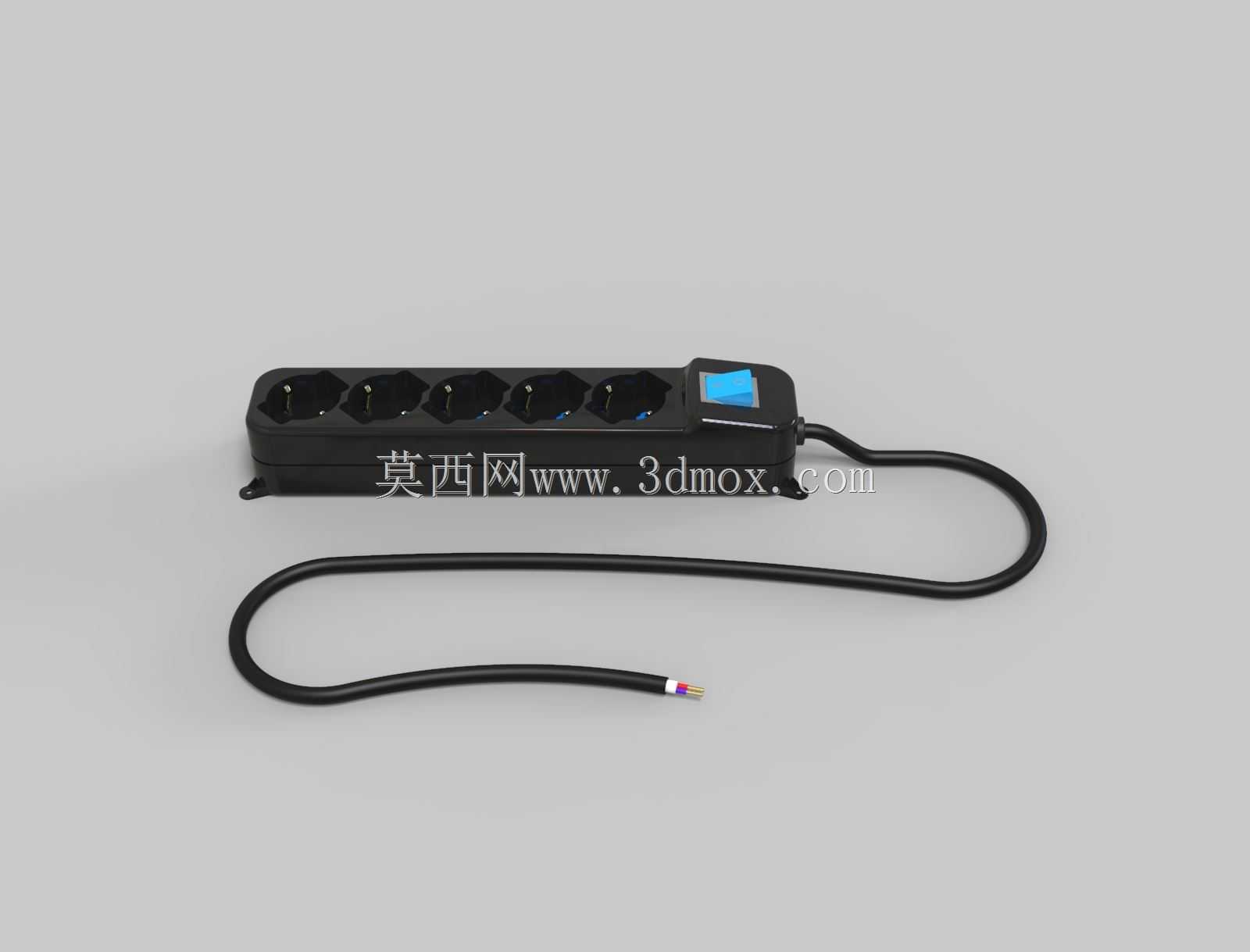

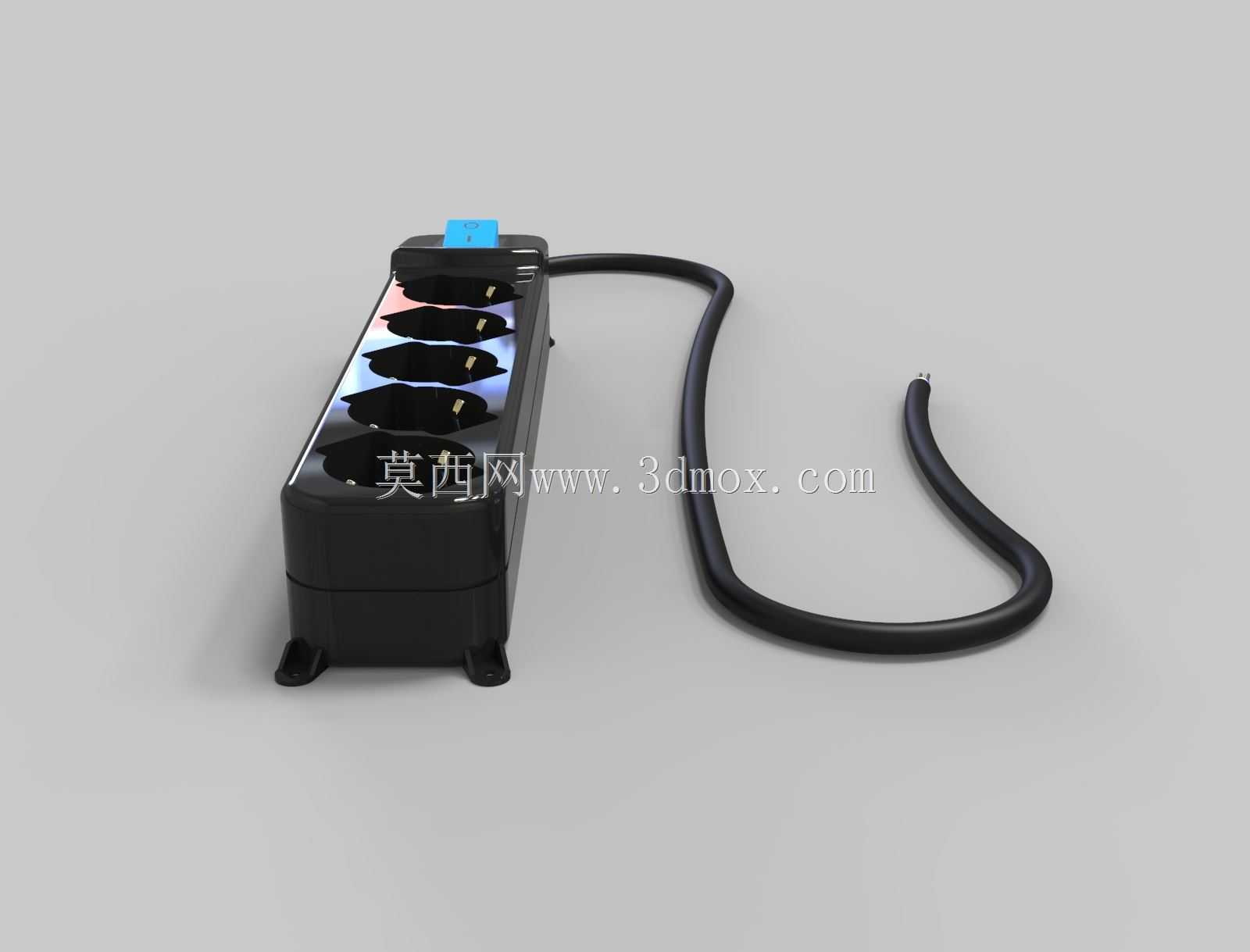

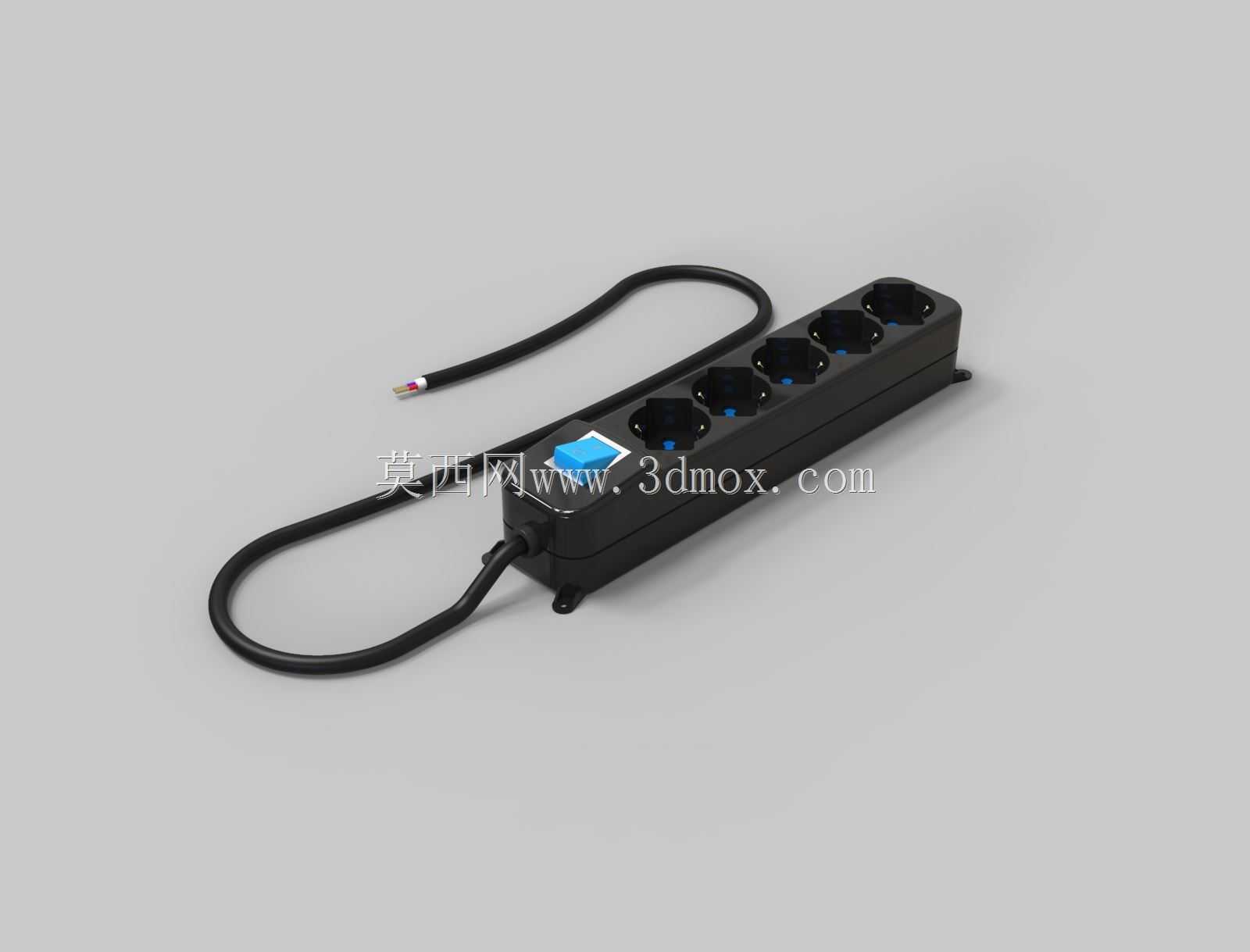

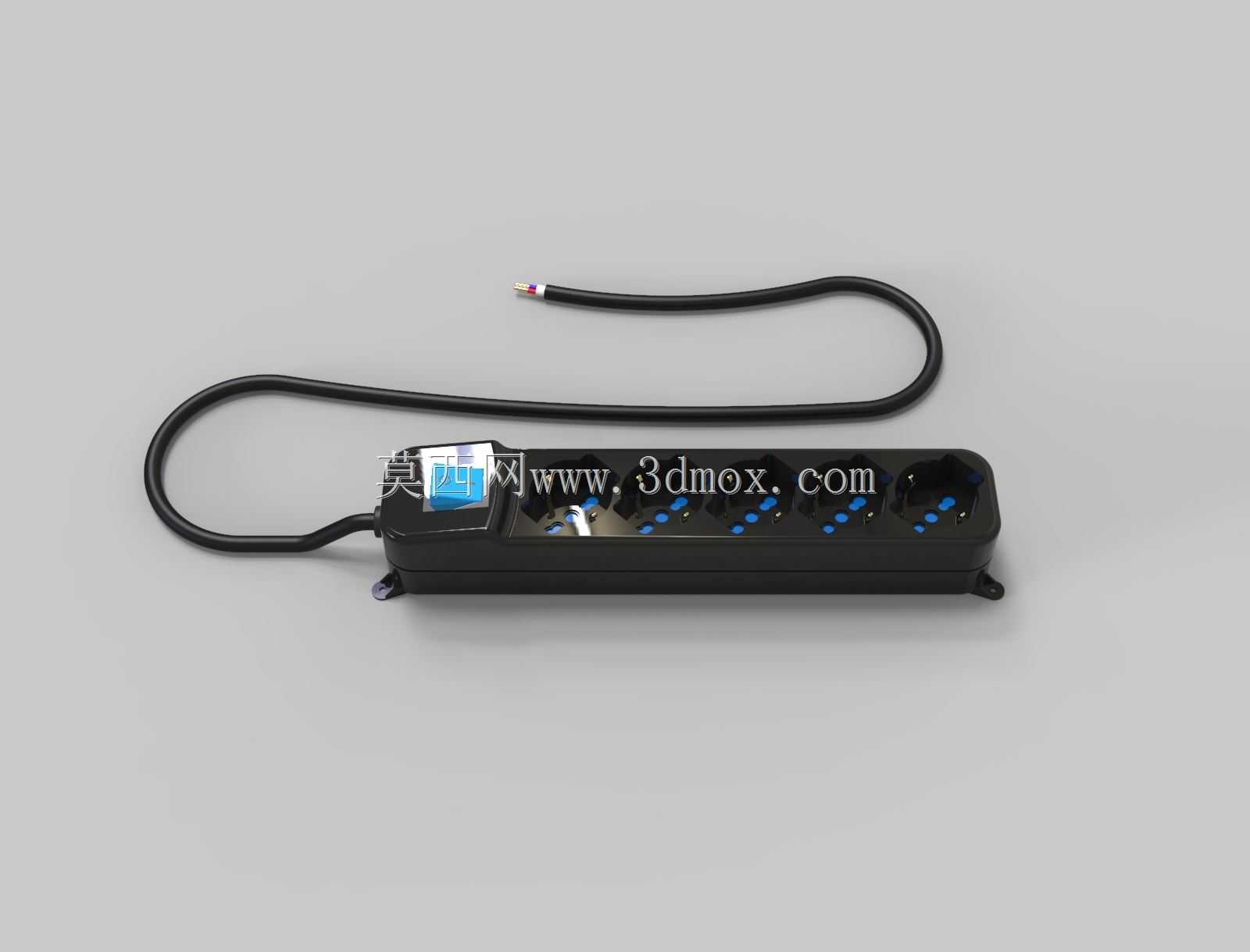

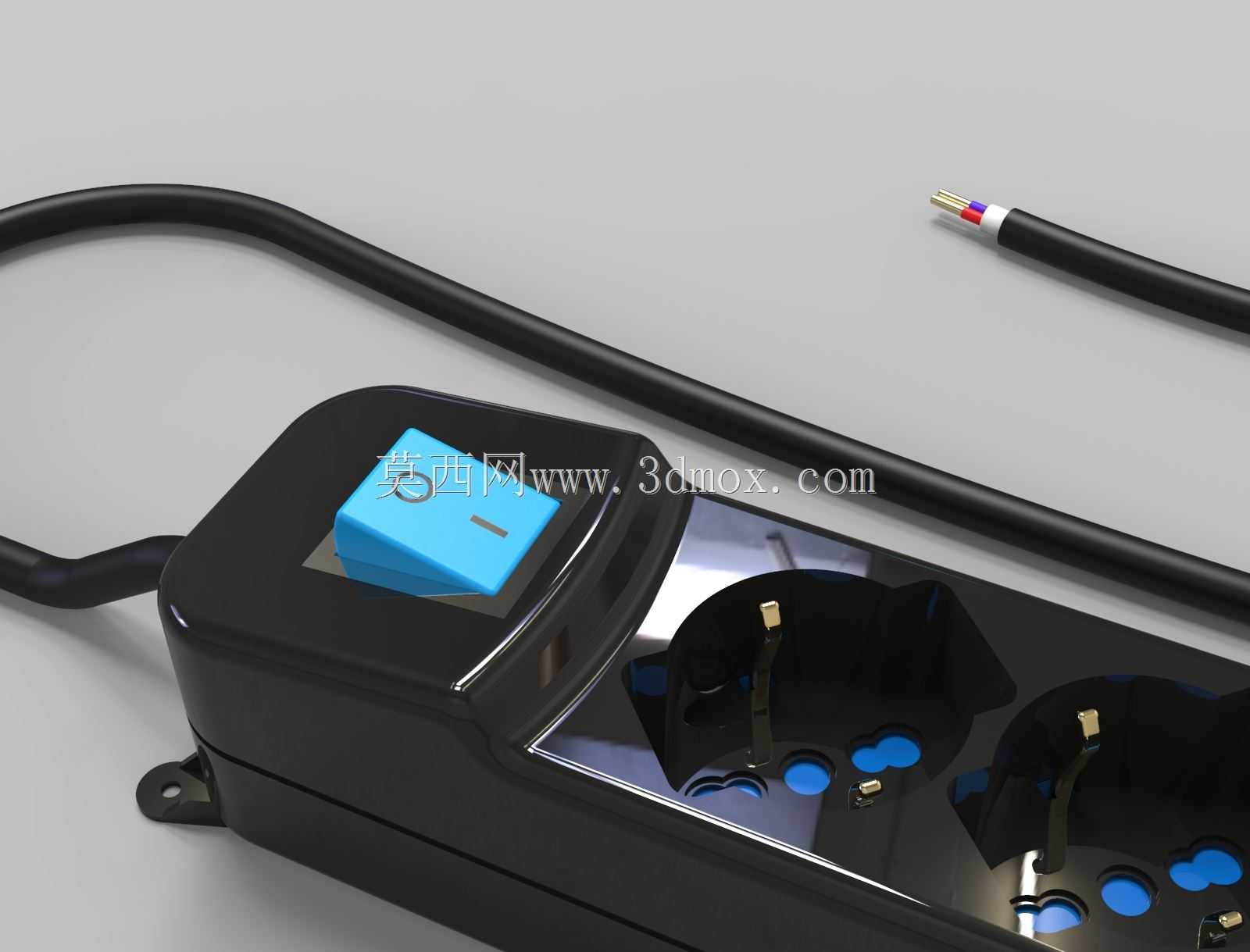

这款五位欧标插孔排插的设计，首先围绕工业现场、实验室测试工位、小型设备集群供电的实际场景展开，在做结构建模时最先敲定的是插孔间距的边界——考虑到工业场景下经常会用到带大尺寸适配器的插头，相邻插孔中心距预留了足够空间，避免出现插头互相挤占无法同时插入的问题，这一点是很多民用排插设计容易忽略的细节。整体壳体采用长条形窄边设计，宽度控制在适配常规桌面走线槽、设备侧挂安装位的尺寸，底部预留了两个挂装孔位，既可以平放在工作台面使用，也能通过螺丝固定在设备机架、墙面走线架上，适配不同安装场景的需求。进线端采用尾部出线的结构，线缆出线位置做了防弯折护套设计，模拟日常使用中频繁拖拽、弯折线缆的工况，护套的弧度和长度经过反复调整，能避免线缆根部因为反复弯折出现铜芯断裂的问题，开关设置在进线端靠近侧边的位置，手指按压的行程和反馈力度按照工业场景戴薄劳保手套操作的触感做了适配，不需要摘下手套就能轻松通断电源。内部铜件采用一体化载流条设计，建模时特意做了铜件与壳体卡槽的过盈配合结构，不需要额外打胶就能固定铜件位置，避免长期插拔导致铜件移位出现接触不良的问题，壳体上下盖的卡扣位置均匀分布在长边两侧，装配时不需要额外螺丝就能扣合紧密，同时在四个角预留了螺丝孔位，针对需要更高防护等级的使用场景，可以加装螺丝提升壳体的抗冲击能力。排插的输出端全部采用欧标16A插孔规格，每个插孔的保护门结构做了独立设计，只有当插头两极同时受力时才会打开，避免异物单孔插入引发触电风险，带线长度按照常规工位供电需求做了适配，线缆与壳体的连接位置做了应力释放结构，拖拽线缆时外力不会直接作用在内部接线端子上，大幅降低接线松脱的概率。在做三维建模时，所有配合面的公差都按照注塑件的常规生产公差预留，壳体的拔模角度统一设置为1.5度，确保后续开模生产时能够顺利脱模，表面做细晒纹处理，既不容易留下划痕，也能提升手持移动时的摩擦力，避免沾水或者沾油时打滑掉落。
