可3D打印螺旋齿轮减速变速箱结构

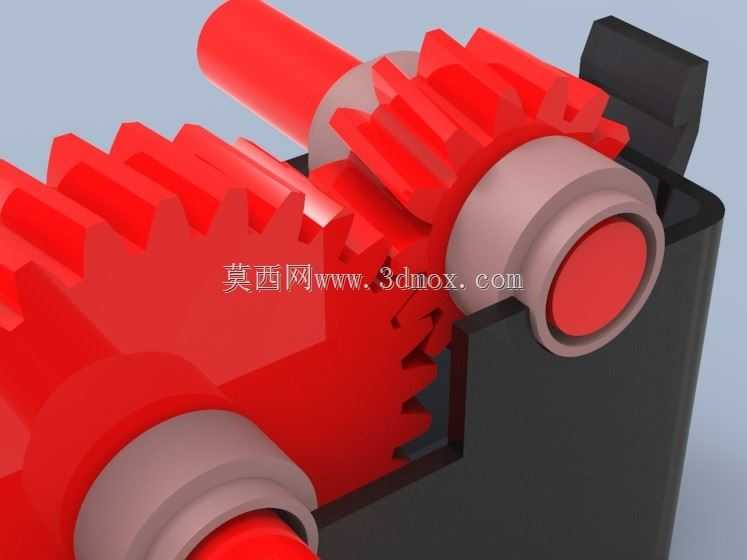

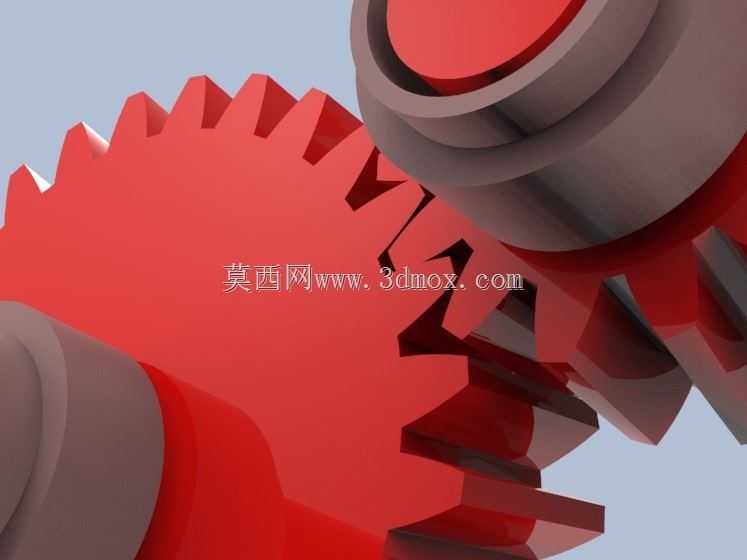

这款螺旋齿轮减速结构，核心采用斜齿啮合传动方案，相比直齿传动，啮合过程中轮齿是逐步进入与脱离接触的，重合度更高，传动过程的冲击、振动和噪声都能得到有效控制，适合对传动平稳性有一定要求的小型动力传输场景。从实际应用场景来看，这类小型减速箱可适配桌面级小型传动装置、教学演示教具、DIY动力模组，也可作为小型自动化输送单元的动力减速端，匹配低转速大扭矩的输出需求。

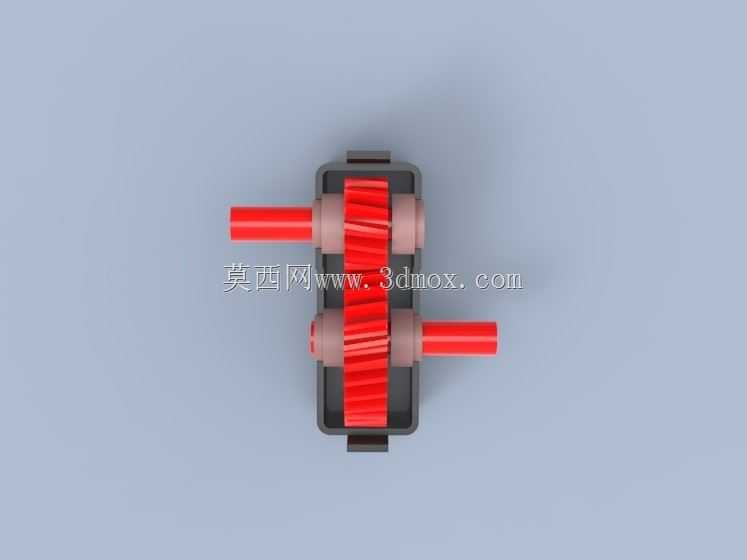

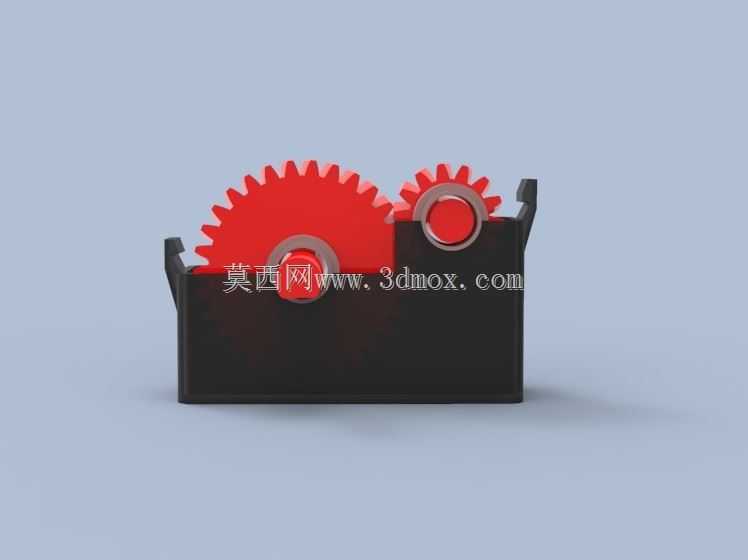

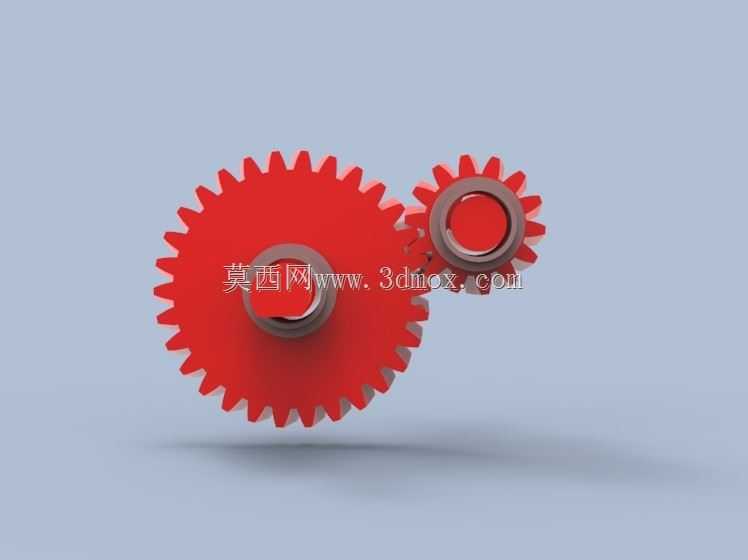

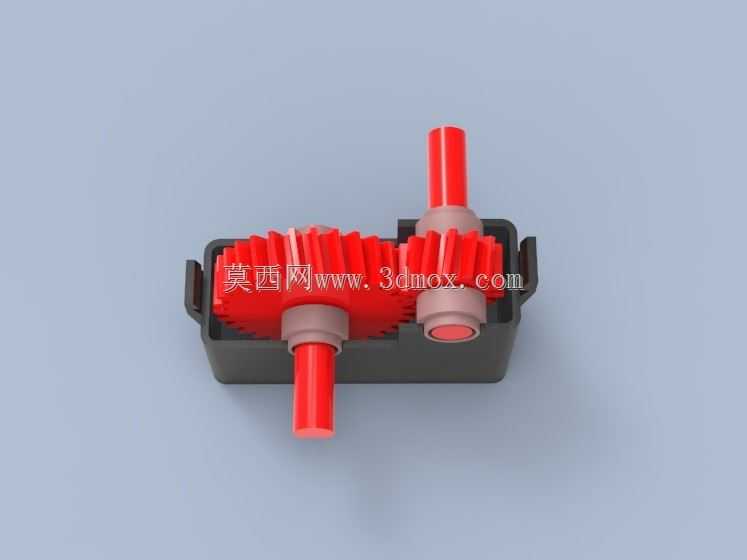

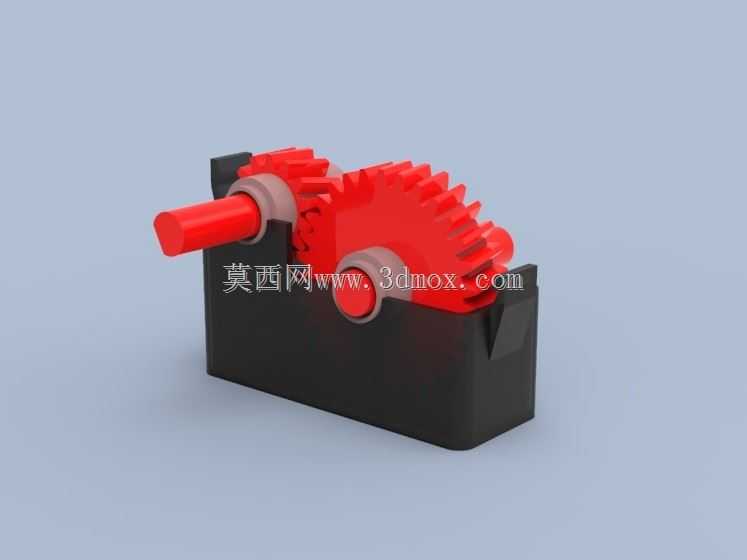

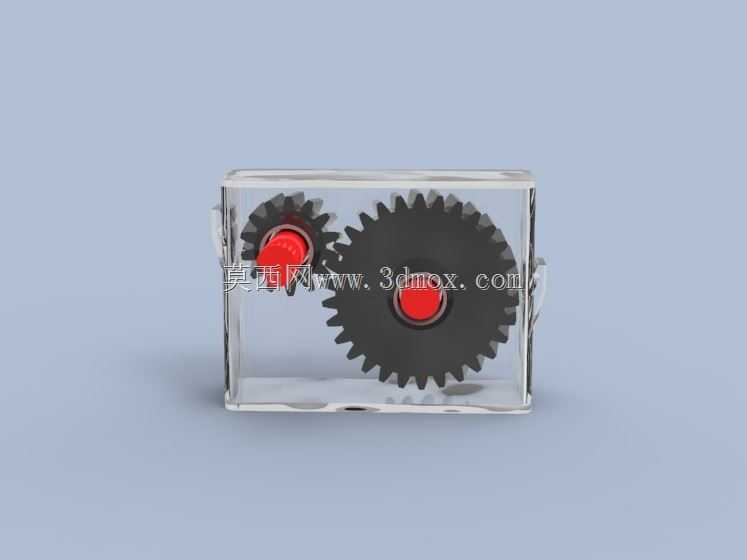

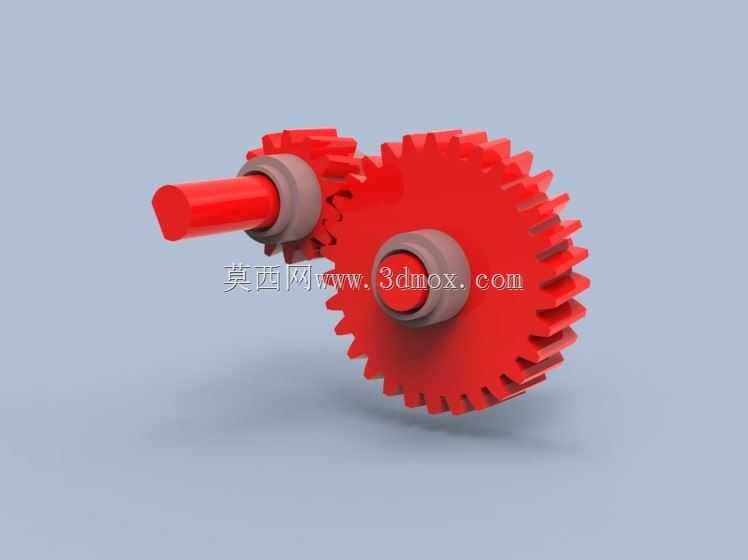

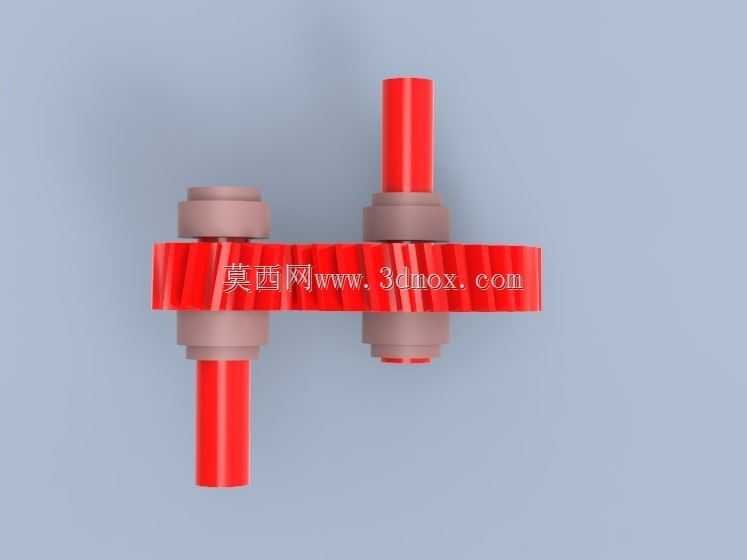

从结构设计思路来看，箱体采用分体式围合结构，下半部分为一体式容纳腔，可直接承托内部齿轮轴系，预留的轴承安装位与轴径做了公差适配，既保证轴系转动的同轴度，也能避免装配后出现轴向窜动。输入轴为外露圆柱轴段，可直接连接动力输入源，比如小型直流电机输出轴，轴端做了平位适配设计，防止传动过程中轴与连接部件出现打滑。内部啮合的斜齿轮参数经过匹配计算，齿宽、螺旋角都做了适配，既保证足够的啮合接触面积，也避免齿面应力集中导致的过早磨损，齿轮与轴的连接采用过盈配合加轴肩定位的方式，省去额外的紧固件，简化整体装配流程。

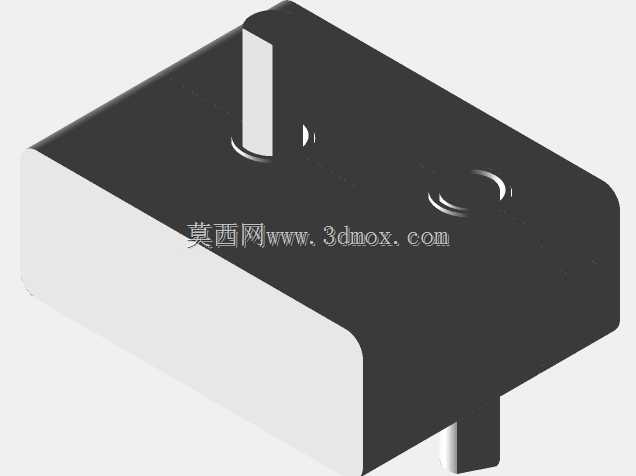

安装边界方面，箱体底部为平整安装面，预留的安装孔位可直接通过螺栓固定在安装基板上，整体外形紧凑，没有外凸的冗余结构，在狭小安装空间内也能完成布置。输出轴的伸出长度经过控制，既满足外接传动部件的安装需求，也不会因为轴伸过长导致悬臂负载过大，影响轴承使用寿命。箱体的壁厚做了均匀化处理，适配3D打印的工艺特性，打印过程中不会出现壁厚突变导致的翘曲变形，无需额外添加支撑即可完成打印成型，打印完成后仅需简单去除毛刺即可完成装配，适合快速验证传动方案、制作功能样件使用。

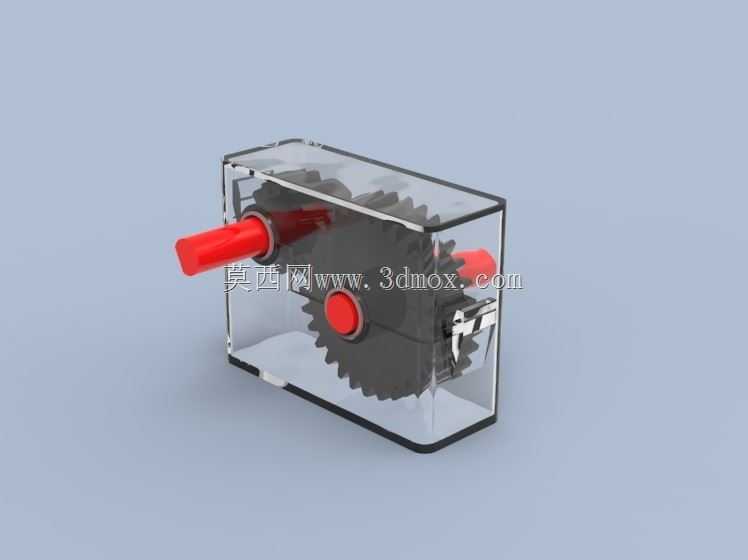

在功能特性上，该结构通过一级斜齿轮减速实现固定传动比的动力输出，传动效率稳定，日常使用中仅需在齿轮啮合面涂抹少量润滑脂即可保证长期顺畅运转，维护难度极低。箱体的半开放设计既可以直观观察内部齿轮的啮合状态，也能在教学场景中清晰展示斜齿轮减速的传动原理，帮助学习者理解齿轮传动的啮合过程与减速增扭的作用逻辑。
