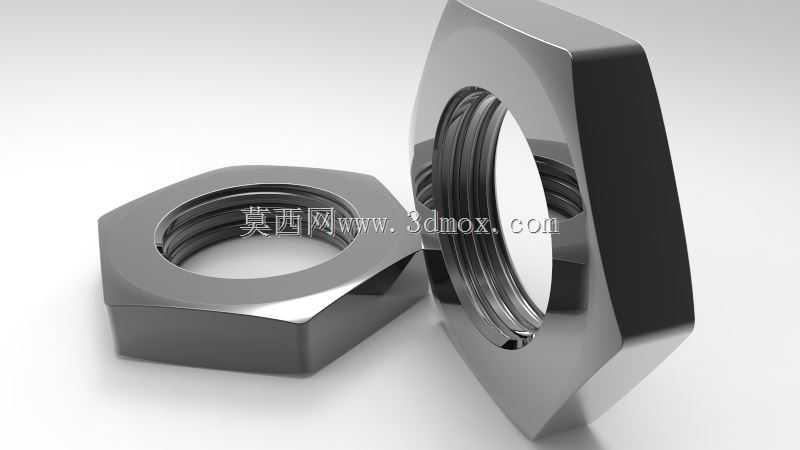

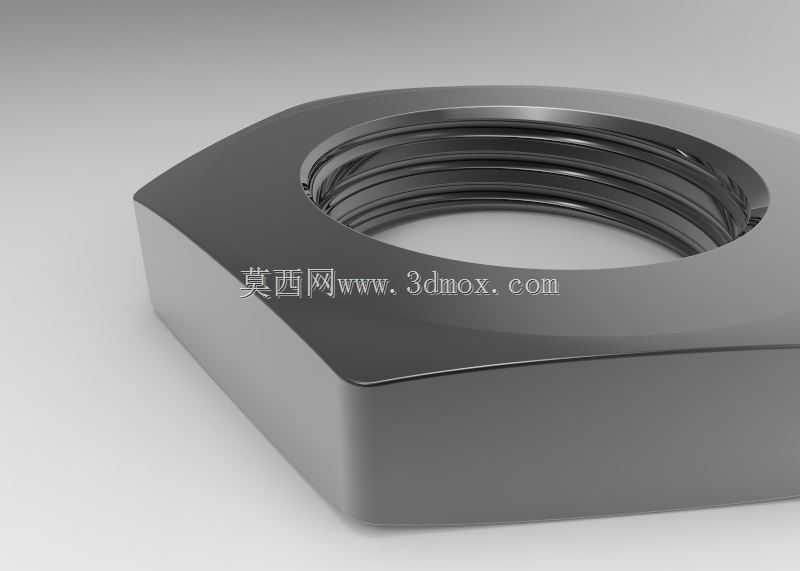

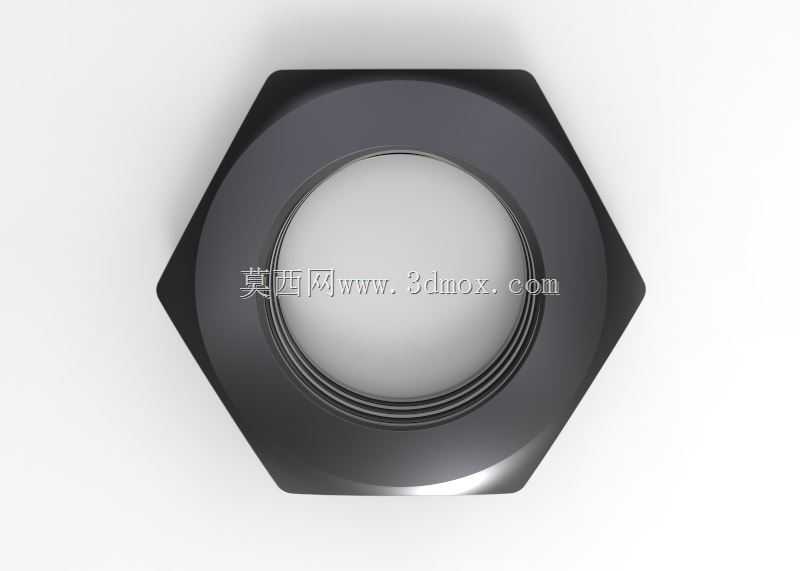

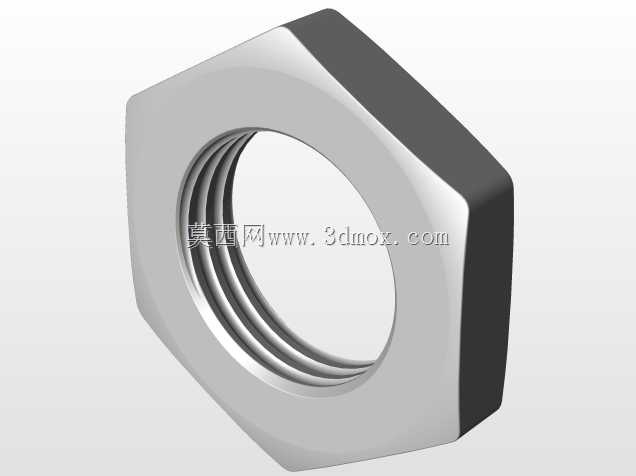

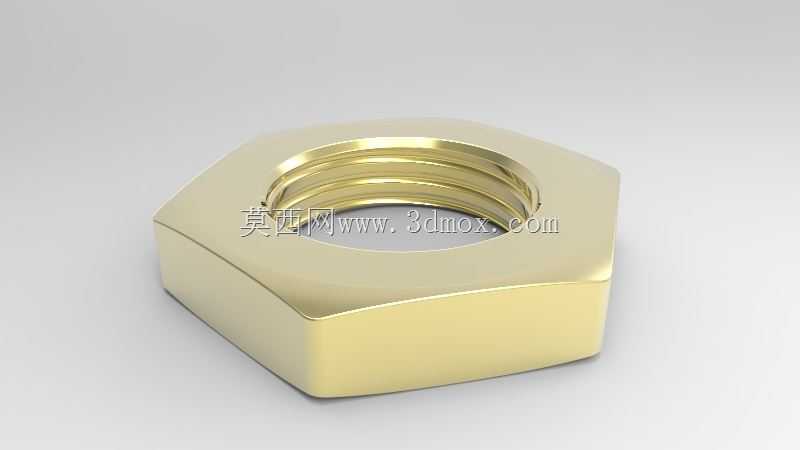

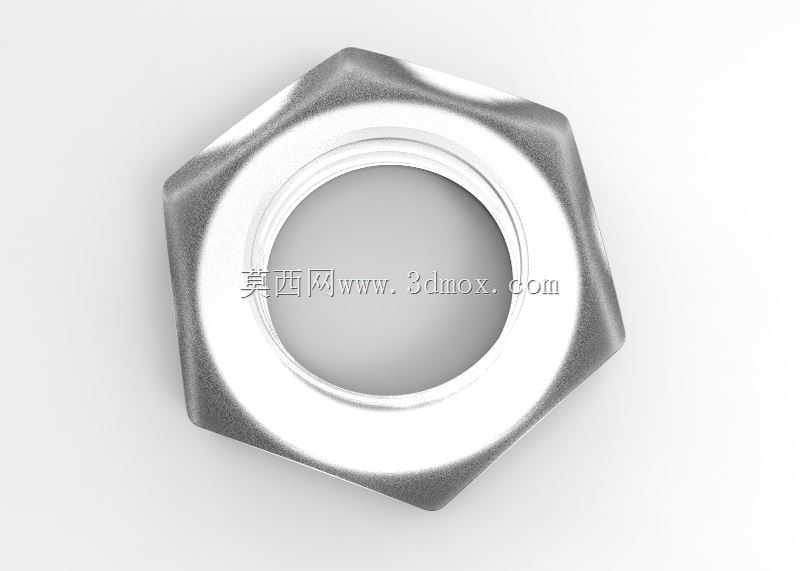

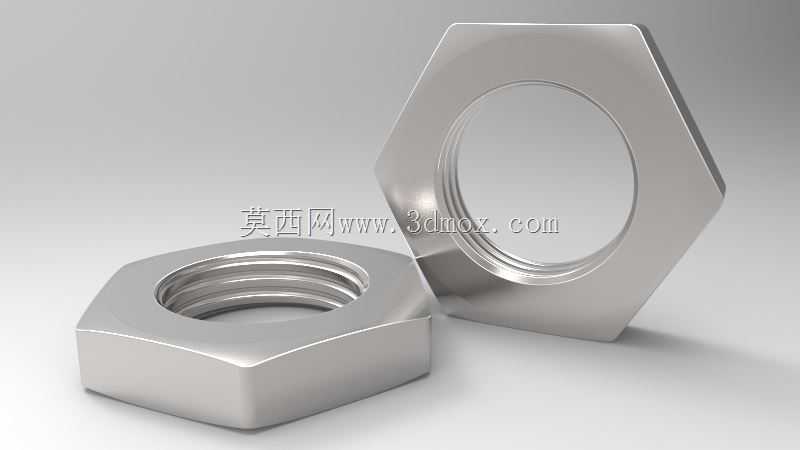

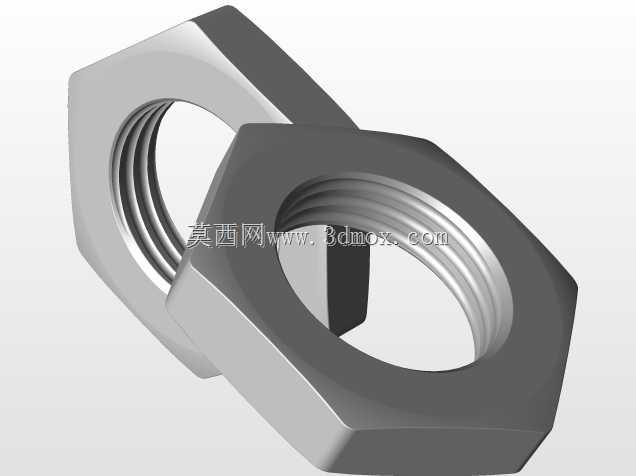

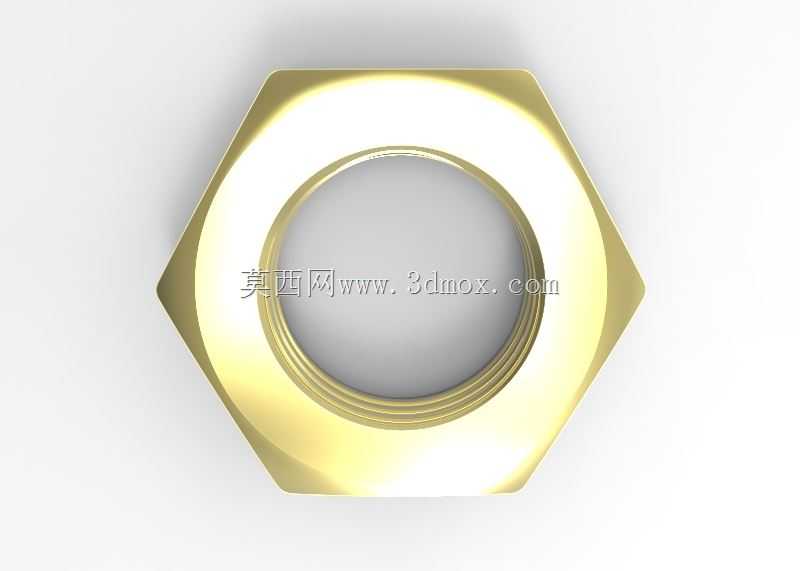

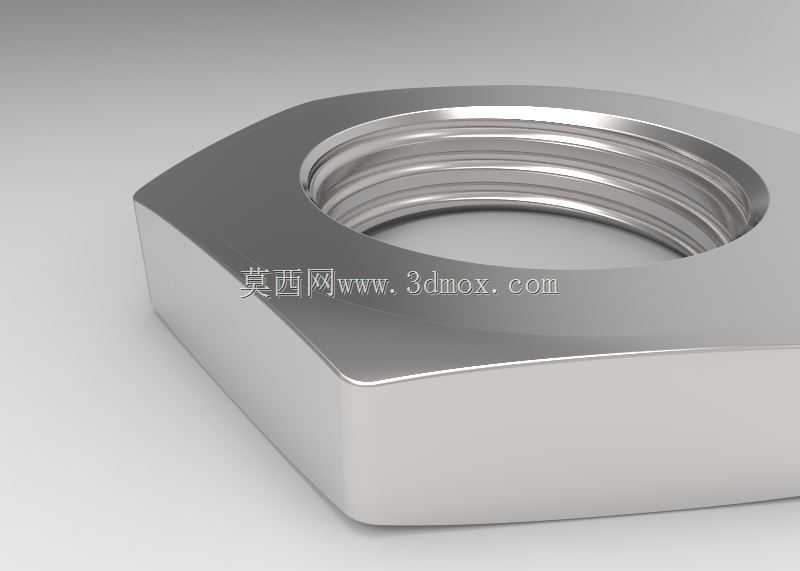

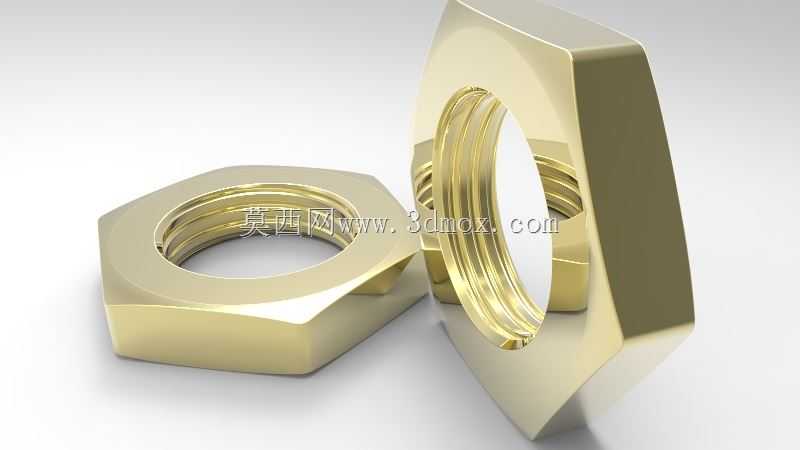

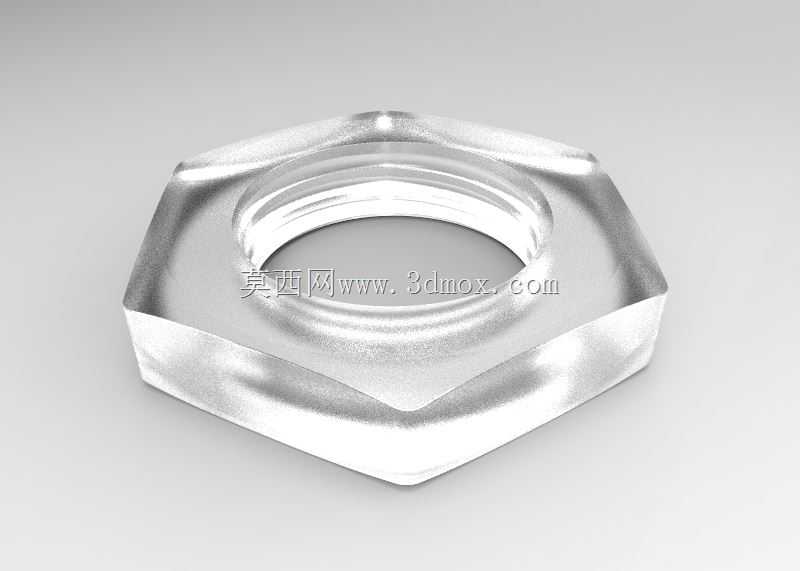

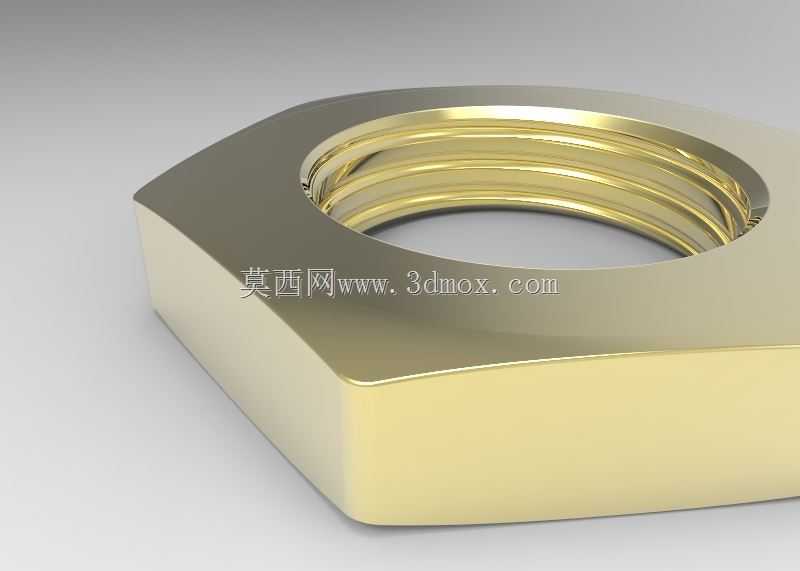

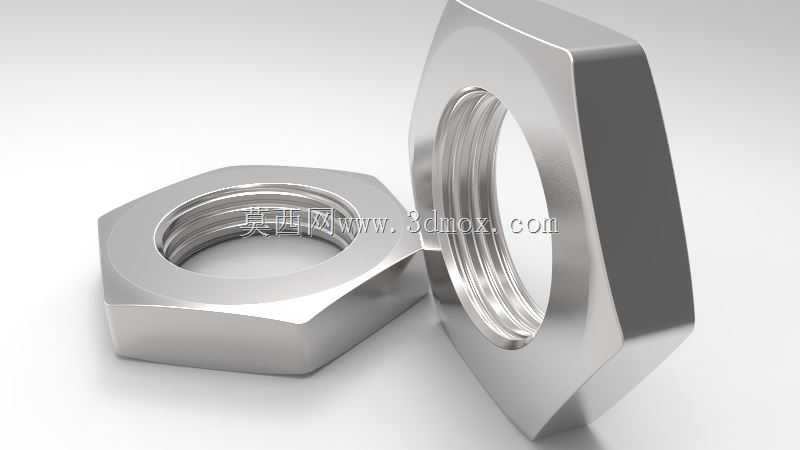

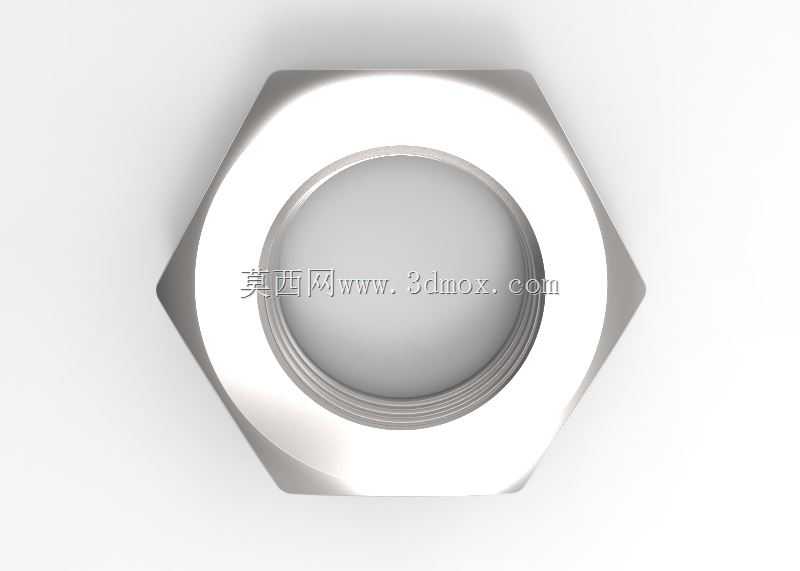

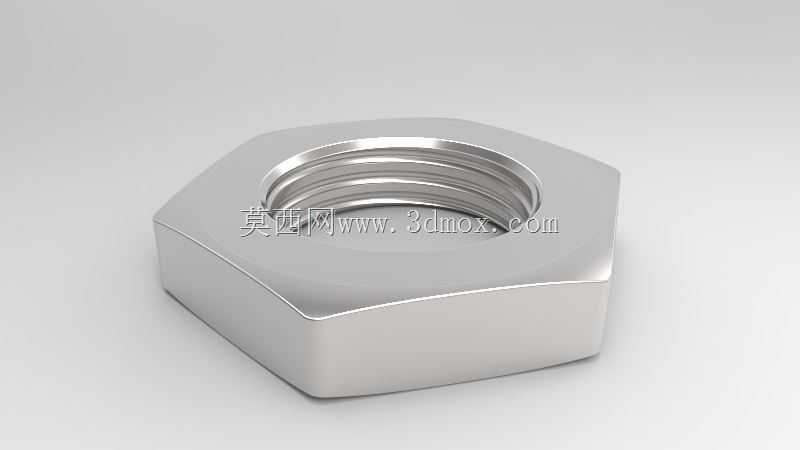

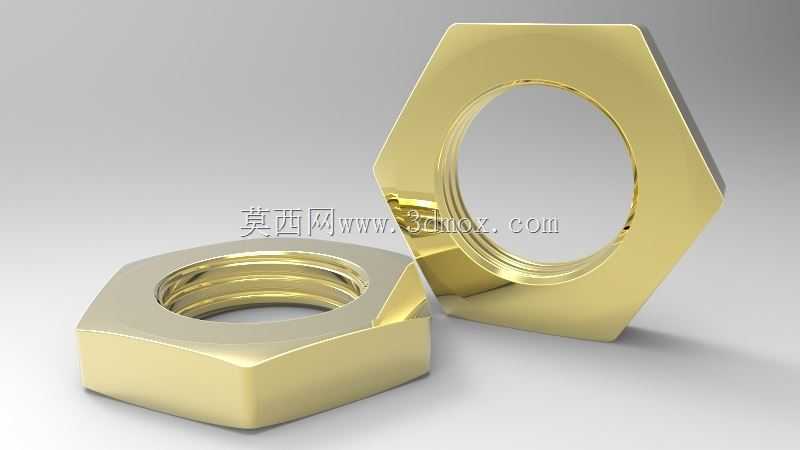

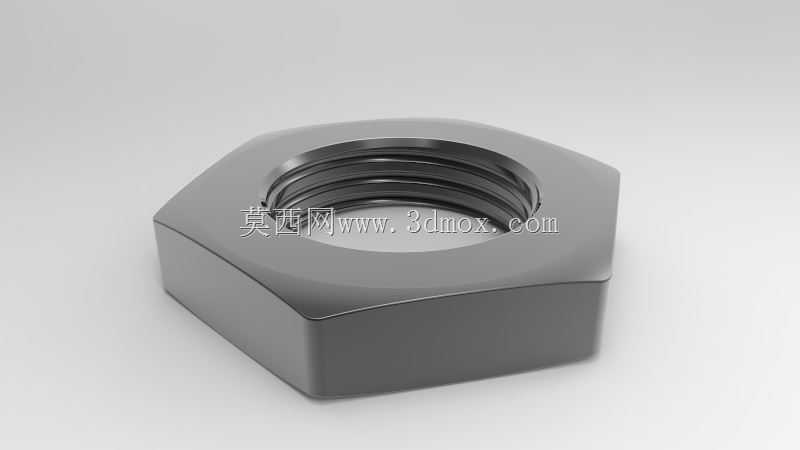

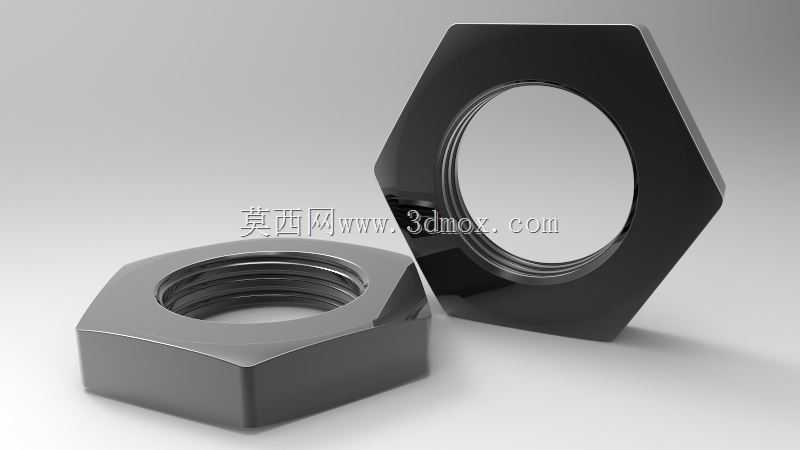

六角薄型护墙锁紧螺母结构设计

这类薄型六角护墙螺母，在卫浴管路、穿板固定、薄壁设备装配场景里应用极广，很多刚入行的结构设计人员容易把它和普通六角薄螺母混淆，实际二者的安装边界和功能侧重差异不小。从实际装配逻辑来看，护墙螺母的核心作用是在薄壁构件、墙体穿孔、设备面板的通孔位置，提供稳定的内螺纹承载面，同时六角端面的大接触面积可以分散锁紧压力，避免薄壁板材、装饰墙面在螺栓锁紧时出现压痕、开裂甚至穿孔变形的问题。做三维结构设计的时候，首先要明确安装边界：这类螺母的厚度比同规格普通六角螺母薄30%左右，适配的安装空间是夹层厚度较薄的穿板场景，六角对边尺寸严格遵循普通六角螺母的通用公差，能适配常规开口扳手、套筒的锁紧操作，不需要定制专用工装，这点在现场装配环节能大幅降低施工难度。设计螺纹参数的时候，要注意内螺纹的同轴度公差，因为护墙螺母很多时候是贴墙或者贴面板安装，如果螺纹轴线和六角端面的垂直度超差，锁紧之后螺栓会出现偏斜，不仅会产生额外的装配应力，长期受振动载荷的话还容易出现螺纹松脱的问题。另外螺母的两个端面都做了轻微的倒角处理，靠近安装面的一侧倒角更小，能保证端面和安装基面的贴合面积最大化，另一侧的导入倒角方便螺栓快速旋入，提升装配效率。很多人会疑惑为什么这类螺母要做六角外形而不是圆形滚花，核心原因是六角结构能提供更大的锁紧扭矩，在需要大预紧力的管路固定场景里，不会像滚花圆螺母那样出现扳手打滑的问题，同时六角外形的加工工艺更成熟，冷镦成型的效率高，批量生产的尺寸一致性更好。在做设备选型匹配的时候，要注意这类螺母的适用场景是静态或者低振动的固定连接，不适合用在高振动、大冲击的动力传动部位，因为它的螺纹啮合长度比标准厚螺母短，承载的极限拉脱力要比同规格标准螺母低20%左右，选型的时候要根据实际的锁紧拉力计算安全系数，避免出现连接失效。另外在三维建模过程中，要把六角棱边的微小倒钝特征做出来，实际生产中冷镦后的棱边不会是绝对尖锐的，微小的R角不仅能避免安装时划伤操作人员，也能减少电镀、表面处理环节的应力集中，避免镀层出现起皮脱落的问题。表面处理通常采用镀锌或者镀彩锌，部分有防腐要求的场景会用不锈钢材质，建模的时候可以根据应用场景匹配对应的表面质感，但核心的尺寸参数要严格遵循通用紧固件的公差规范，保证模型导出后能直接用于装配干涉检查、工装设计等实际工程环节。
