6mm贴片式轻触按键电子开关结构设计

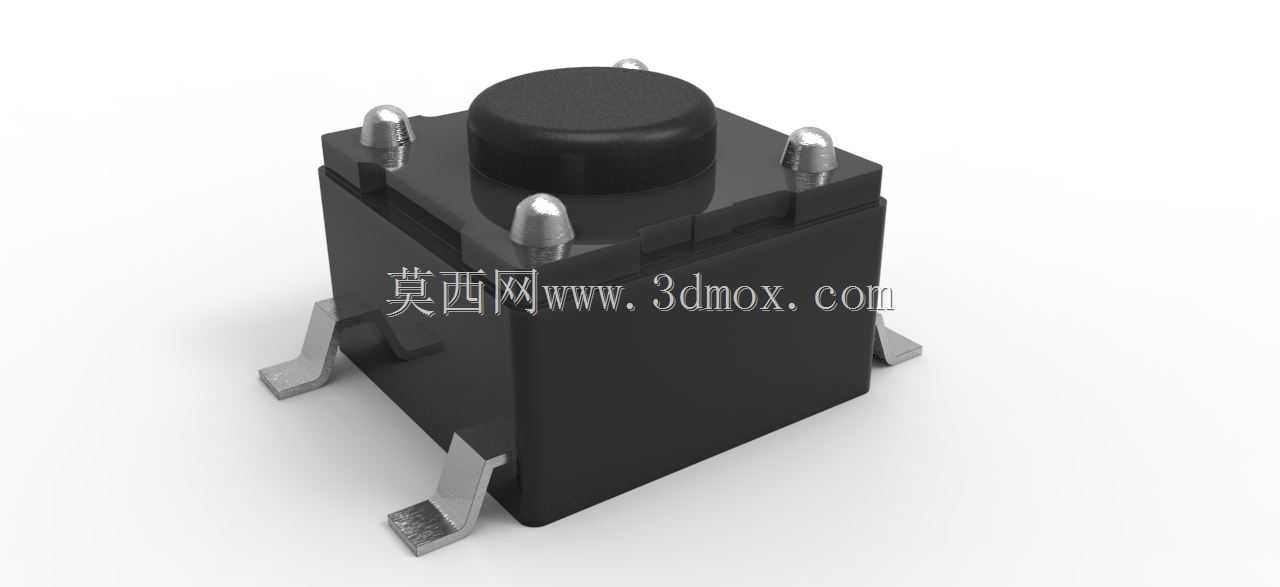

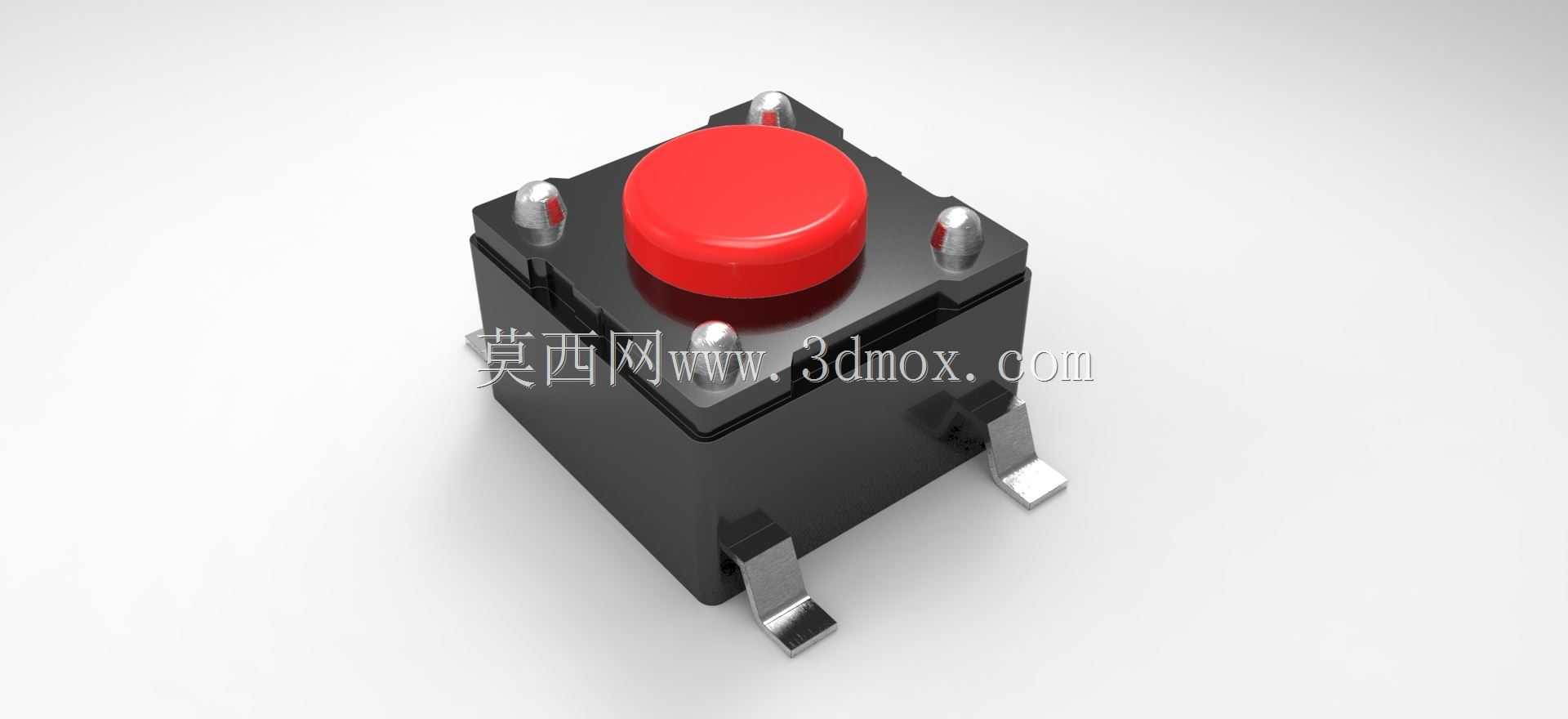

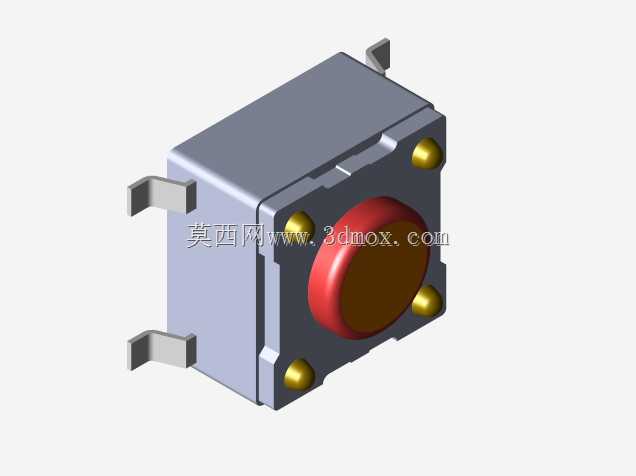

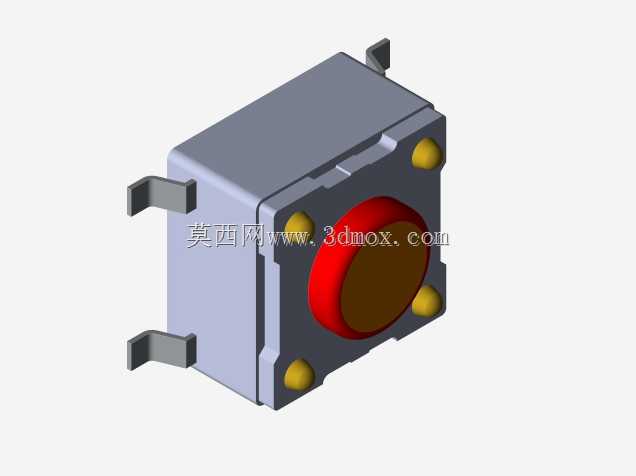

这款6mm规格的轻触开关，是消费电子、工控控制板卡领域应用极广的基础输入元件，日常接触的家电控制面板、手持检测设备按键区、小型工控终端操作面、消费数码产品功能键位上，都能见到这类元件的身影。它的核心作用是通过按压动作实现电路的瞬时通断，给主控单元传递触发信号，属于典型的低压信号类开关元件，不承担大电流负载通断任务，因此结构设计上优先保证触发手感一致性、接触可靠性与贴片安装的适配性。从结构设计逻辑来看，这款开关采用方形基座搭配圆形按压键帽的布局，四个边角设置的金属定位柱，在SMT贴片焊接时可以精准卡入PCB对应的定位孔，避免回流焊过程中元件移位偏移，同时也能强化焊接后的结构强度，承受日常按压时的侧向力不会出现焊盘脱落问题。底部伸出的弯折引脚是标准贴片式封装结构，引脚的弯折高度、伸出长度都严格匹配常规PCB板的焊盘设计规范，不需要额外做插件通孔，适配全自动化SMT产线的贴片工艺，能大幅提升电路板组装的生产效率。开关的外形尺寸控制在6mm见方的边界内，整体高度适配多数薄型电子设备的内部堆叠空间，键帽的凸起高度经过优化，既保证按压时有足够的行程反馈，又不会因为突出过高影响设备外壳的装配公差，外壳装配后键帽与外壳按键孔的间隙能控制在合理范围，避免出现卡键、按压偏斜的问题。内部结构上，这类开关依靠弹性金属弹片实现通断与复位，按压键帽时弹片受力变形接触底部触点实现电路导通，松开后弹片回弹复位断开电路，设计时需要保证弹片的行程按压力度处于行业通用的舒适区间，既不会因为按压力度过大造成操作疲劳，也不会因为力度太轻出现误触发。基座采用耐高温的工程塑料材质，能够承受回流焊过程中的高温环境不会出现变形、熔化问题，金属部件都做了抗氧化镀层处理，在常规存储与使用环境下不会出现氧化锈蚀导致接触不良的问题，能保证长期使用的接触可靠性。在实际选型应用中，这类开关的安装边界需要注意PCB上预留的焊盘尺寸与周边元件的安全距离，避免周边过高元件干涉按键按压动作，同时在结构外壳设计时，要保证外壳按键柱与开关键帽的同轴度，避免按压时出现偏载导致弹片受力不均，影响开关的使用寿命。
