锅炉给水系统用角式进料止回阀结构

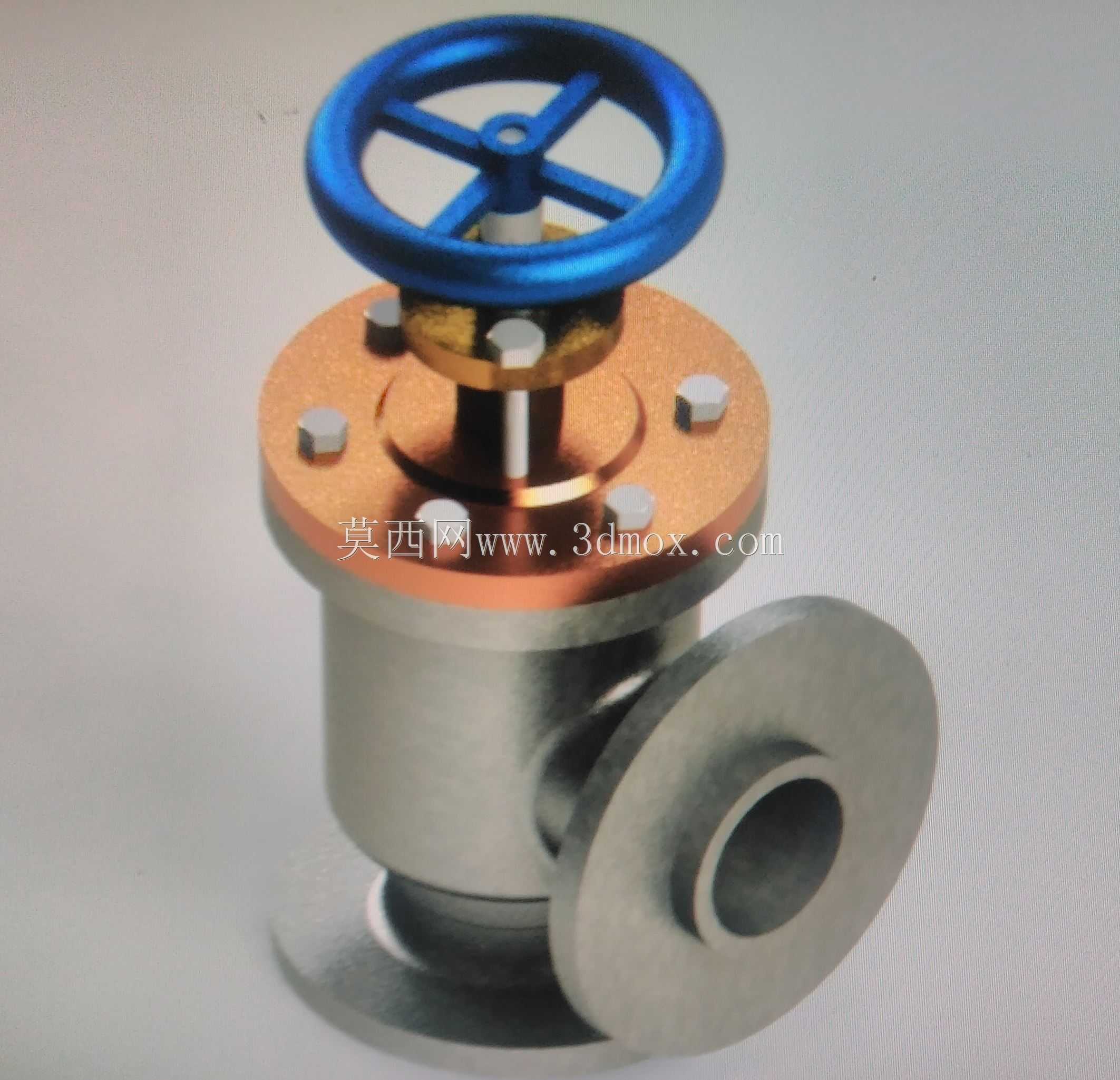

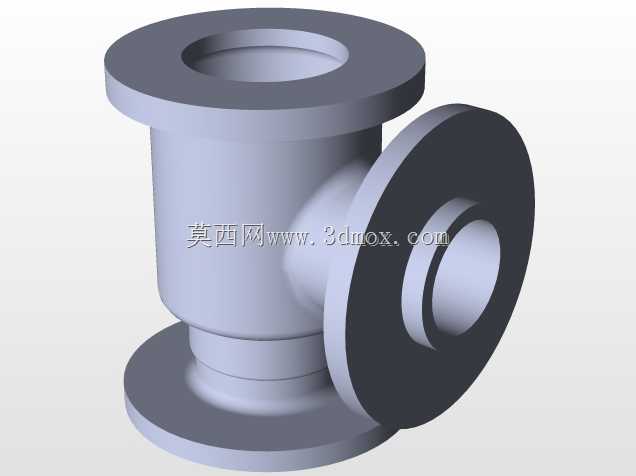

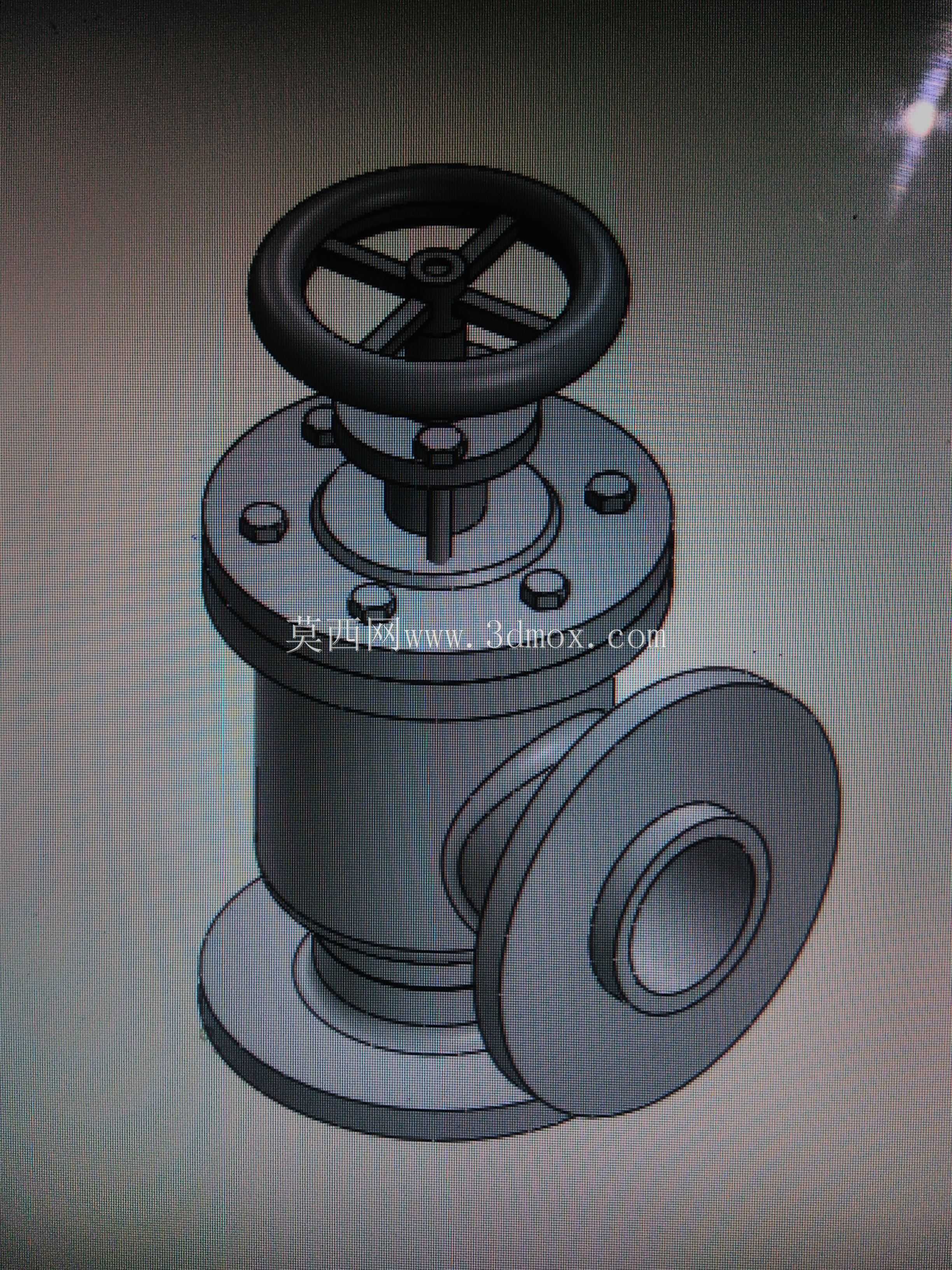

这款角式结构的进料止回阀，主要应用在中小型工业锅炉的给水回路中，安装位置通常选在给水泵出口与锅炉进水口之间的管段，依靠介质自身压力与内部阀瓣配合实现单向通断，避免锅炉停泵时炉内带压热水倒流，造成给水泵叶轮反转、管路水锤等故障。从结构设计来看，阀体采用直角流道布局，进出口轴线呈90度垂直分布，相比直通式止回阀更适合管路转角位置安装，能减少管路弯头使用量，降低沿程阻力损失。阀体下部为快装法兰接口，侧部为标准法兰连接端，安装时可直接与同公称通径的管路法兰对接，密封面采用金属硬密封结构，适配锅炉给水的高温工况，长期使用不易出现密封面老化渗漏问题。上部操作端采用手轮驱动结构，蓝色手轮通过阀杆与内部启闭件连接，可在检修或系统调试阶段手动强制启闭阀门，弥补纯自动止回阀无法手动干预的不足，手轮轮辐采用三筋结构，操作时受力均匀，无需额外辅助工具即可完成启闭操作。阀盖与阀体连接部位采用铜质压盖配合内六角螺栓紧固，压盖与阀杆之间设置填料密封结构，可通过调整螺栓压紧力补偿填料磨损，避免阀杆处出现介质渗漏。设计阶段充分考虑安装边界，阀体底部法兰到侧部法兰端面的距离控制在常规管路安装预留尺寸范围内，手轮顶部到阀体底部的安装高度适配锅炉周边操作空间，不会出现安装后操作空间不足的问题。内部流道做了圆弧过渡处理，介质流经时不会出现明显的涡流区，能有效降低流阻，减少给水过程中的压力损失，阀瓣启闭行程经过优化，开启时阀瓣完全抬升至流道外侧，不会对介质流通造成遮挡，关闭时阀瓣在介质反向压力作用下快速落座，密封面贴合严密，可有效阻断介质倒流。在实际工况中，这类阀门除了锅炉给水回路，也可应用在其他需要单向介质流通的承压水系统中，安装时需注意介质流向与阀体标识一致，侧部法兰为介质出口端，下部法兰为介质进口端，反向安装会导致阀门无法正常开启。
