立式粉体物料混合罐体结构设计

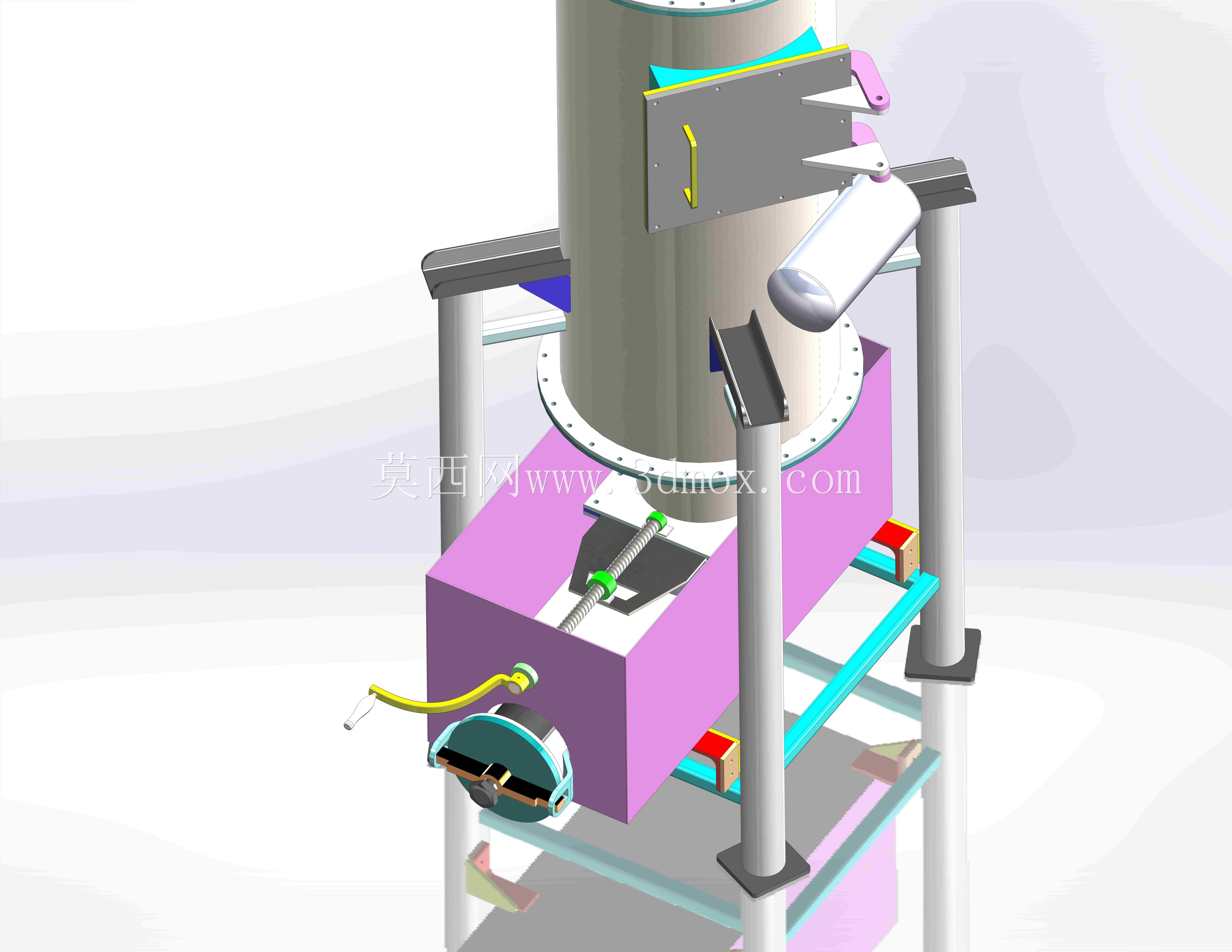

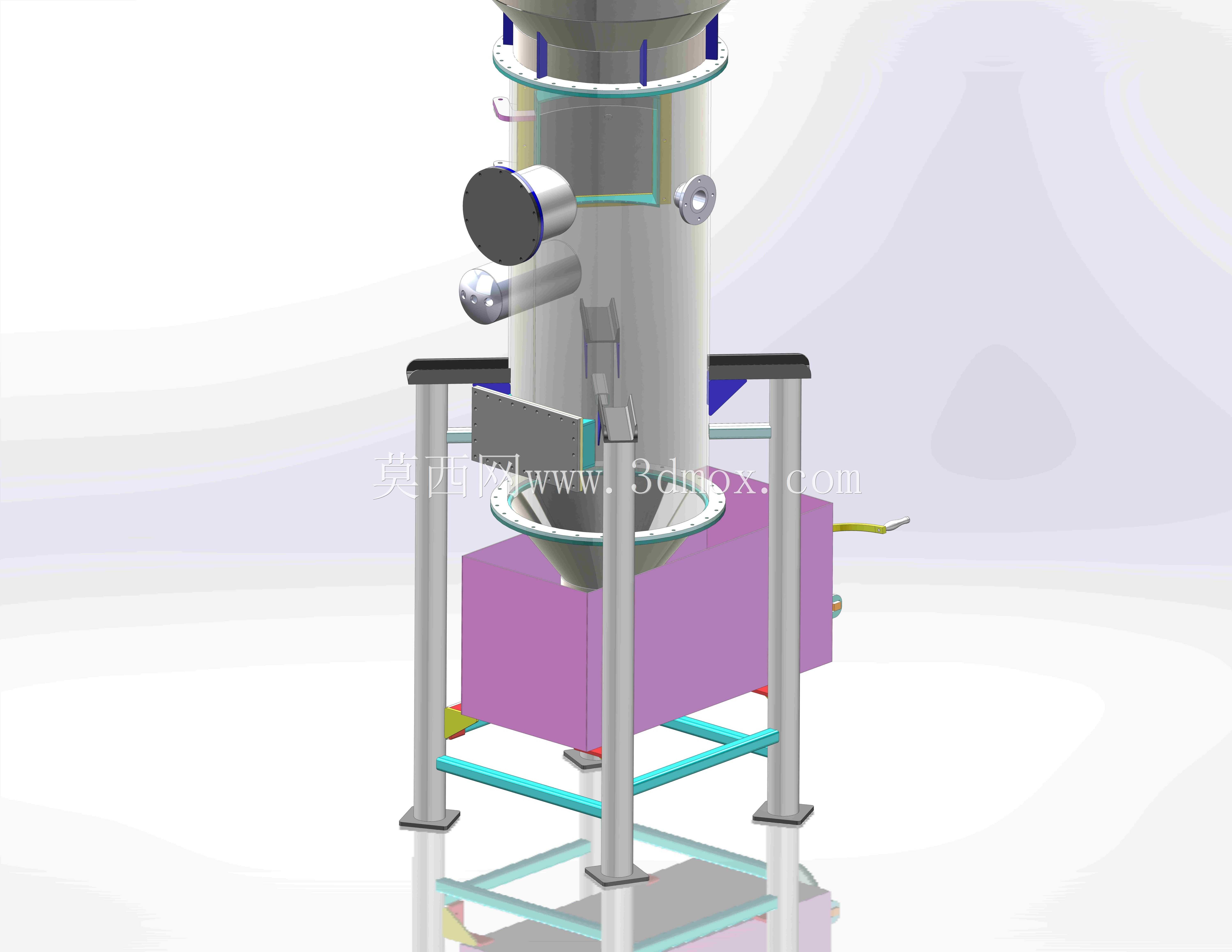

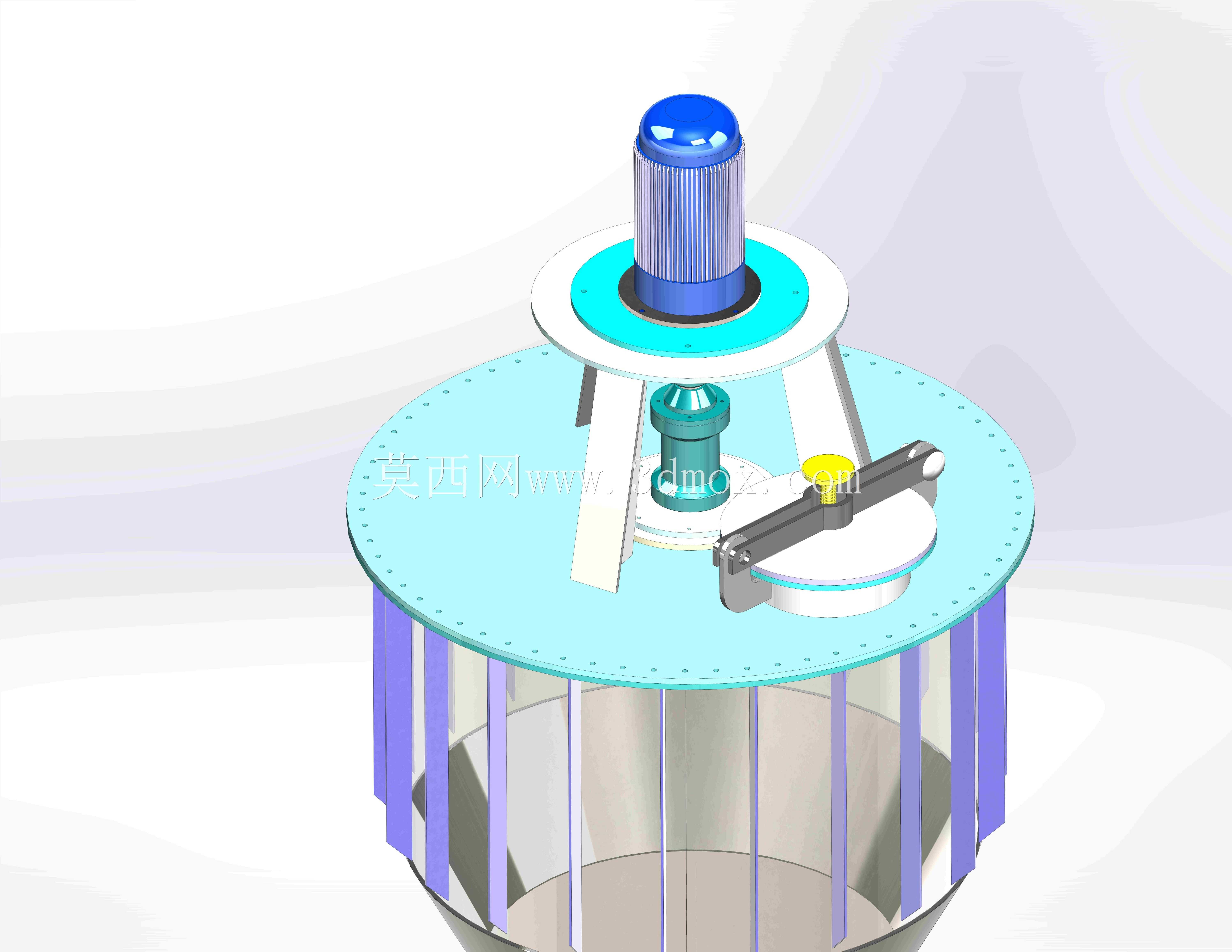

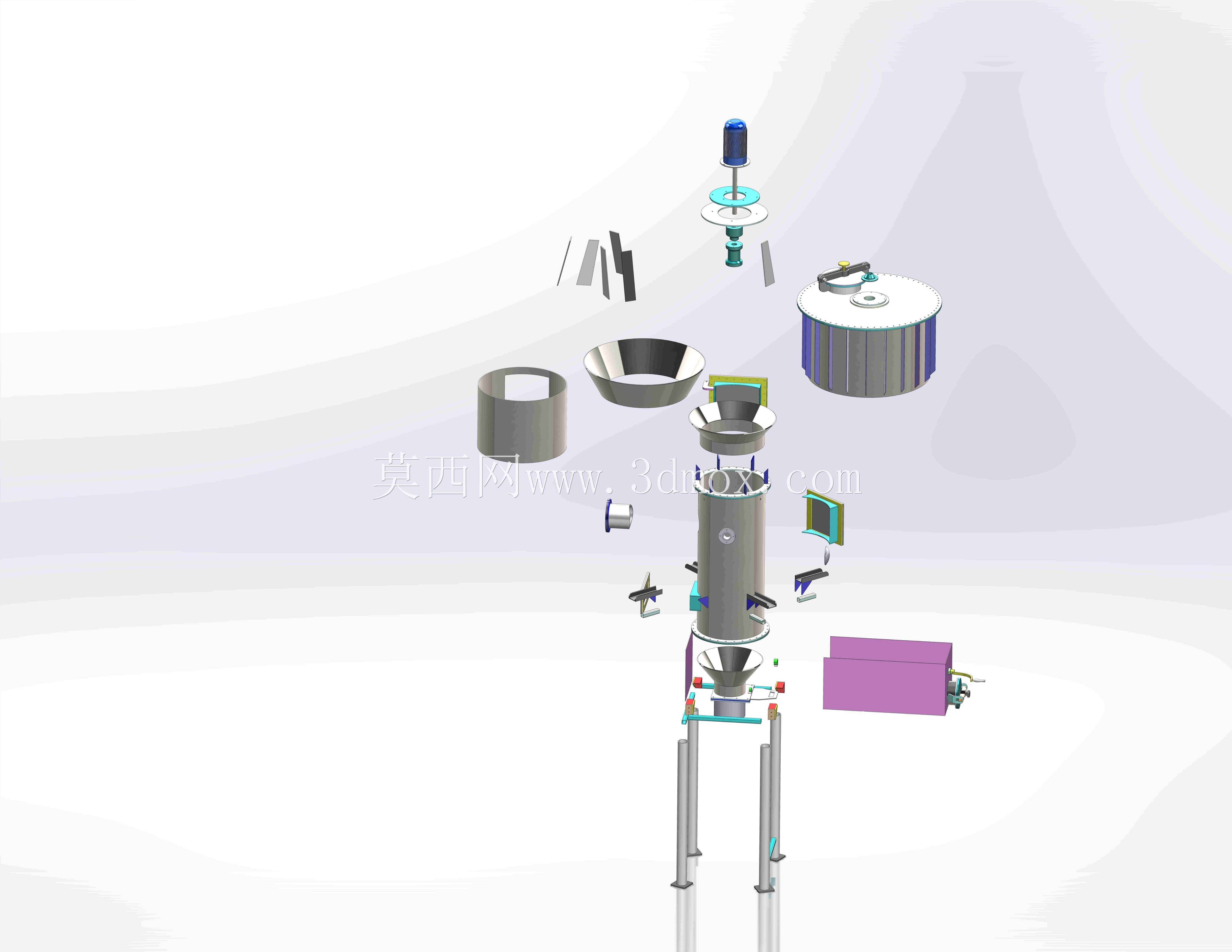

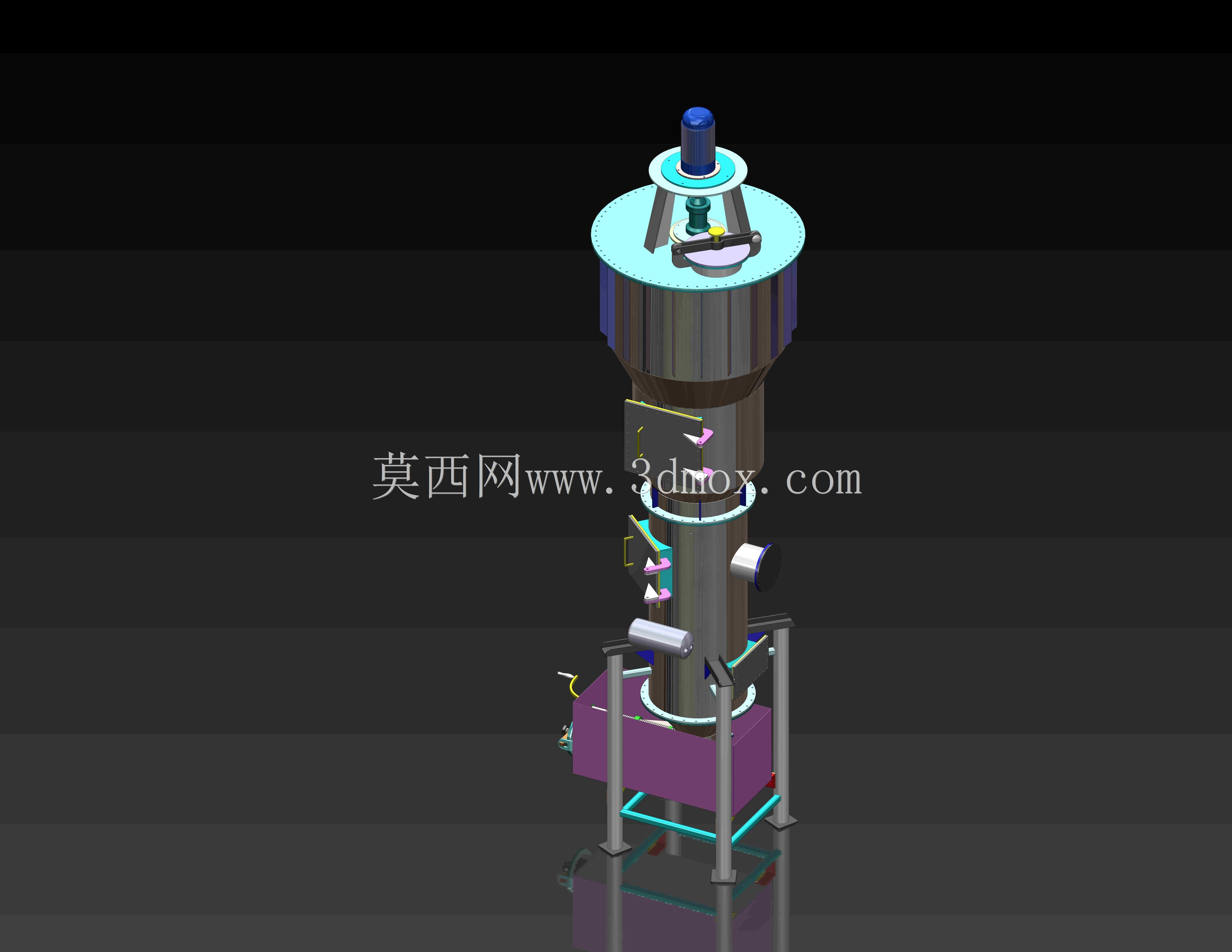

这套混合罐体结构主要面向粉体、颗粒状物料的均化工序，常见于精细化工、食品加工、饲料生产等场景中，承担不同组分物料的分散、掺混作业，避免物料出现分层、团聚等影响成品一致性的问题。从结构拆分来看，整体采用立式支腿支撑布局，罐体主体为圆柱形承压腔体，顶部设置驱动组件安装位与进料口结构，配套的搅拌轴组件延伸至罐体中下区域，可带动桨叶实现径向与轴向的复合物料流动，减少罐内混合死区。设计阶段优先考虑了物料进出的流畅性，底部采用锥段收口结构搭配出料阀组，能够在混合完成后快速排空罐内物料，减少残留量，降低批次切换时的清罐工作量。顶部的人孔与观察口结构预留了足够的操作空间，方便日常检修与内部清洁作业，侧部预留的多个接口可根据工艺需求加装喷淋、测温、测压等附属组件，适配不同物料的混合工艺要求。支腿部分采用等边角钢焊接结构，通过法兰与罐体底部连接，安装时需要注意地面水平度偏差控制在合理范围内，避免设备运行时出现异常振动，支腿底部预留的地脚螺栓孔可直接与预埋基础固定，整体安装边界需要预留顶部驱动组件的维护空间、侧部操作通道以及底部出料的接料空间，避免与周边管线、设备产生干涉。整套结构的装配逻辑遵循自上而下的设计思路，先确定罐体的有效容积基准，再匹配对应功率的驱动组件与搅拌桨形式，最后配套进出料、支撑、密封等附属结构，各部件之间的连接均采用标准法兰与快拆结构，兼顾密封性能与拆装便利性，密封部位根据接触物料的特性可选配不同材质的密封件，满足食品级、防腐等不同工况的使用需求。搅拌组件的桨叶角度经过优化，能够在较低转速下实现物料的上下循环翻动，既保证混合均匀度，也减少了物料破碎率，适合对颗粒完整性有要求的物料混合场景。
