螺杆式制冷压缩冷凝机组结构设计

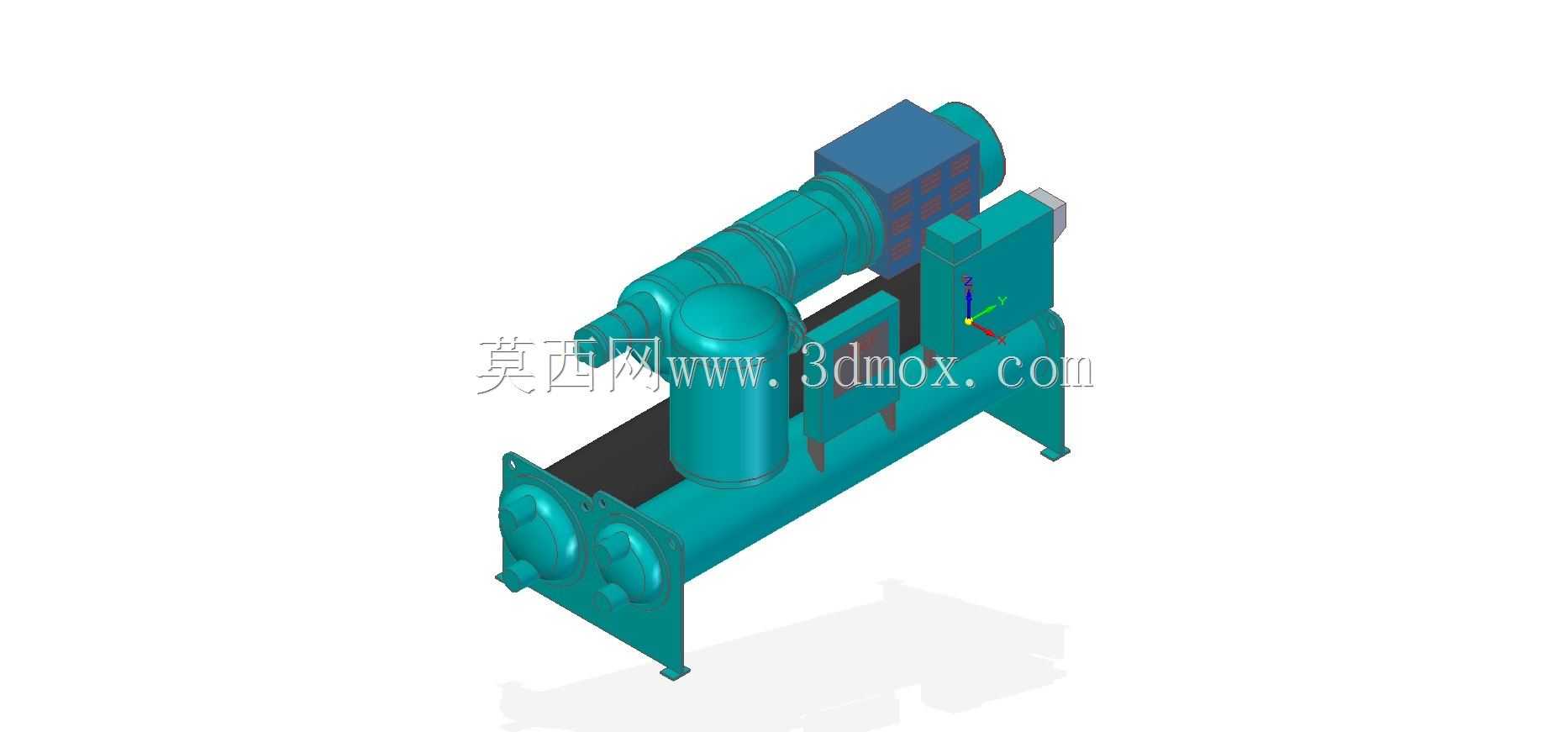

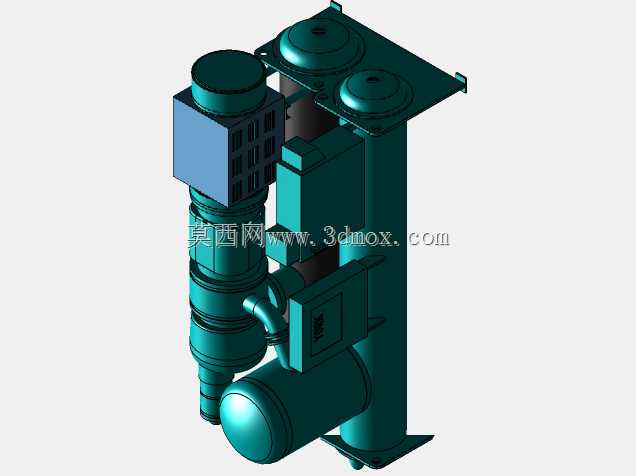

这套制冷机组的三维结构，核心围绕工业场景的持续冷量输出需求搭建，常见于大型商超冷链、工业工艺冷却、中大型中央空调冷源站这类需要稳定低温载冷介质的场景，实际运行中负责将低压气态制冷剂压缩为高压高温状态，再通过配套的冷凝换热段完成散热液化，为整个制冷循环提供核心动力输出。从结构布局来看，设计阶段优先考虑了现场安装的运维便利性，底部采用一体式型钢焊接机架，所有承压部件、压缩主机、附属管路都集成在机架基准面上，不需要现场额外拼装核心部件，能大幅缩短现场安装的吊装与对位周期。压缩主机采用卧式螺杆式结构，相比活塞式机型，运行过程中动平衡表现更好，振动幅值更低，对安装基础的承重与减震要求更友好，适合长时间连续运行的工业工况。侧面布置的卧式壳管式冷凝器，管程走冷却介质、壳程走高压制冷剂，换热面积的匹配完全对应主机的额定排气量，避免出现换热不足导致的冷凝压力过高问题。机组的管路走向做了专门的应力释放设计，压缩机排气口到冷凝器进气段的管路设置了合理的弯曲半径，既减少制冷剂流动的沿程阻力，也能抵消设备运行过程中热胀冷缩产生的管路应力，避免长期运行出现焊缝开裂的问题。顶部的电气控制盒与主机、压力检测元件、温度传感器的接线都预留了标准走线槽，现场布线时不需要额外规划走线路径，所有检测点的接口位置都做了统一的高度对齐，方便运维人员日常巡检时快速读取参数。安装边界方面，机架底部的地脚螺栓孔位按照通用工业制冷站的标准间距设置，周边预留的运维空间满足单人拆卸滤芯、检修阀门的操作需求，整机的重心落在机架几何中心附近，吊装时不需要额外做配重调整，普通工业厂房的行吊就能完成吊装就位。设计过程中还考虑了不同工况的适配性，油分离器、过滤器这类附属部件都采用模块化接口，如果后续需要调整冷量或者适配不同制冷剂，只需要更换对应模块就能完成改造，不需要对整体机架和核心管路做大规模改动。
