迷你喷气发动机压气机涡轮结构设计

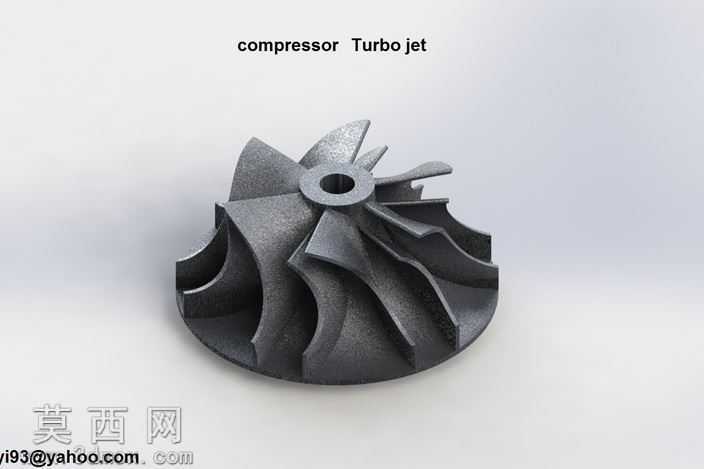

本作品为迷你喷气发动机配套的压气机涡轮三维模型，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以压气机气动设计参数为基准，绘制叶轮子午流道轮廓线，通过旋转凸台生成轮毂基体结构，再依据叶片进出口安装角、叶型弯角参数绘制单个主叶片的截面草图，采用放样凸台命令生成带三维扭曲造型的主叶片实体，之后通过圆周阵列命令均匀排布主叶片，再在相邻主叶片间隙处按照分流叶片的长度比例、安装角度完成分流叶片的建模，确保所有叶片与轮毂结合处做平滑过渡处理，避免应力集中。建模完成后对模型进行几何检查，修正曲面缝隙、重叠等拓扑错误，保证实体模型的可制造性。渲染阶段采用哑光金属材质模拟涡轮叶轮的铸造合金质感，调整材质的粗糙度、反射率参数还原高温合金铸件的表面肌理，场景采用柔和的漫反射打光方案，主光源从斜上方45度投射，搭配补光消除叶片根部的阴影死角，清晰展现叶片的扭曲弧度、叶顶间隙、轮毂中心安装孔的细节结构。模型结构上采用长短叶片组合设计，主叶片承担主要的气流压缩做功功能，分流叶片用于改善叶道内的气流流场，减少气流分离损失，提升压气机的工作效率与喘振裕度，轮毂中心的通孔用于与传动轴配合定位，叶片前缘做小圆角钝化处理，降低工作状态下的气流冲击磨损。设计过程中充分考虑迷你喷气发动机的小尺寸工况特点，在保证叶片气动性能的前提下尽可能简化结构，降低加工难度，叶片与轮毂的连接位置采用大圆角过渡，提升整体结构强度，满足高转速工作状态下的力学性能要求，模型整体造型精准还原了微型涡喷发动机压气机叶轮的典型结构特征，可用于气动原理演示、结构教学参考、小型动力装置的方案设计验证等场景。
