分体式离心鼓风送风设备结构设计

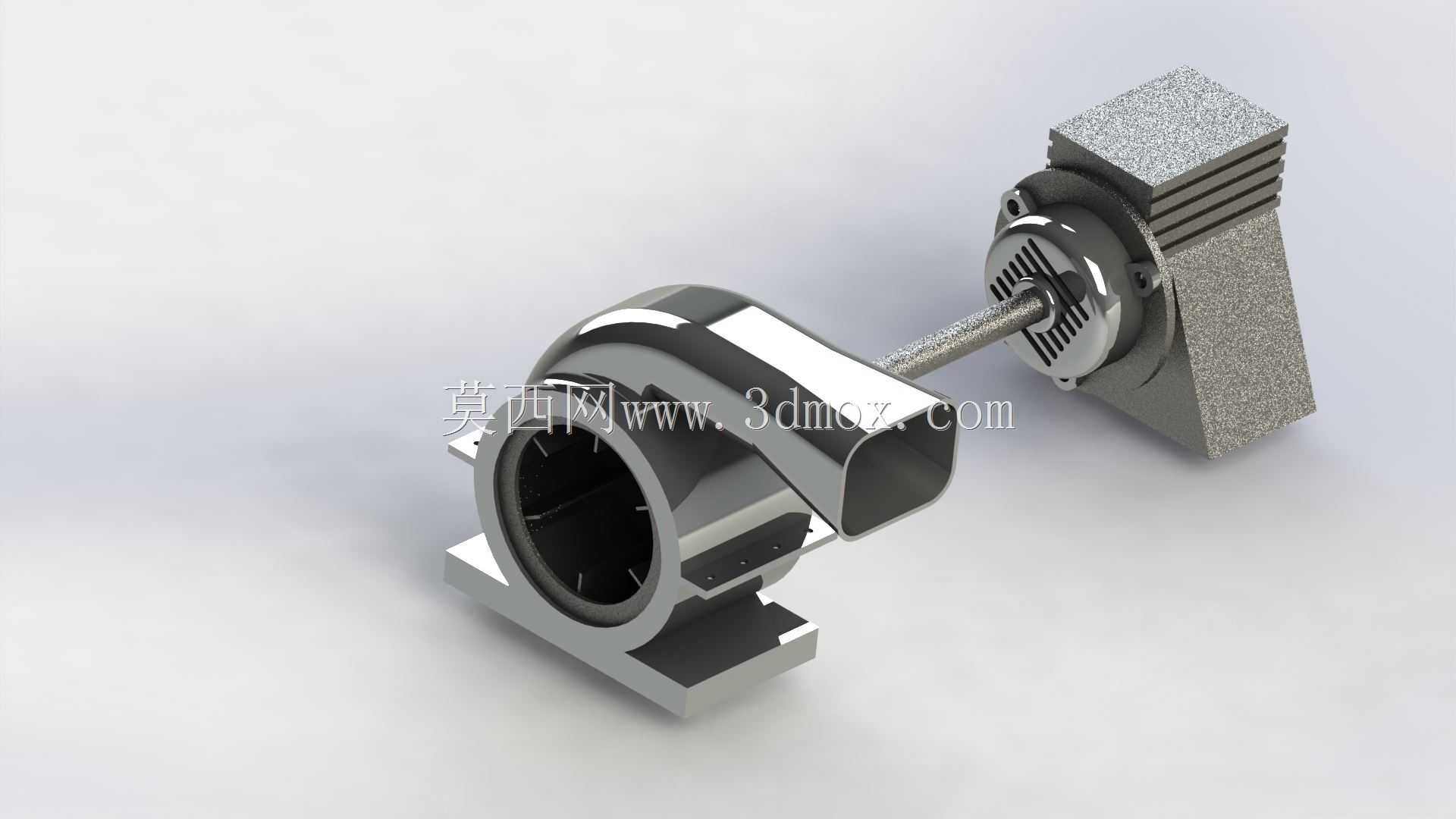

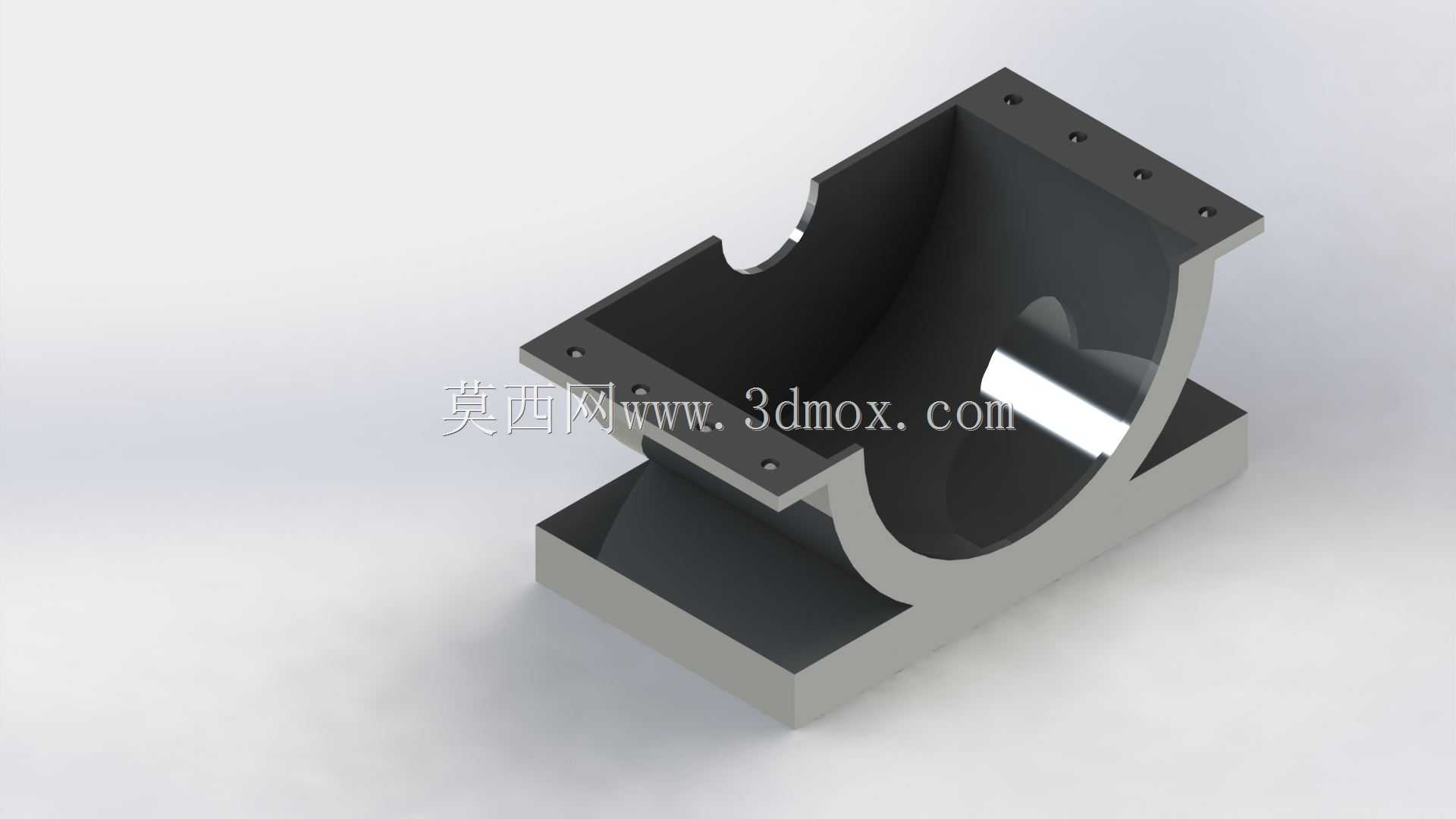

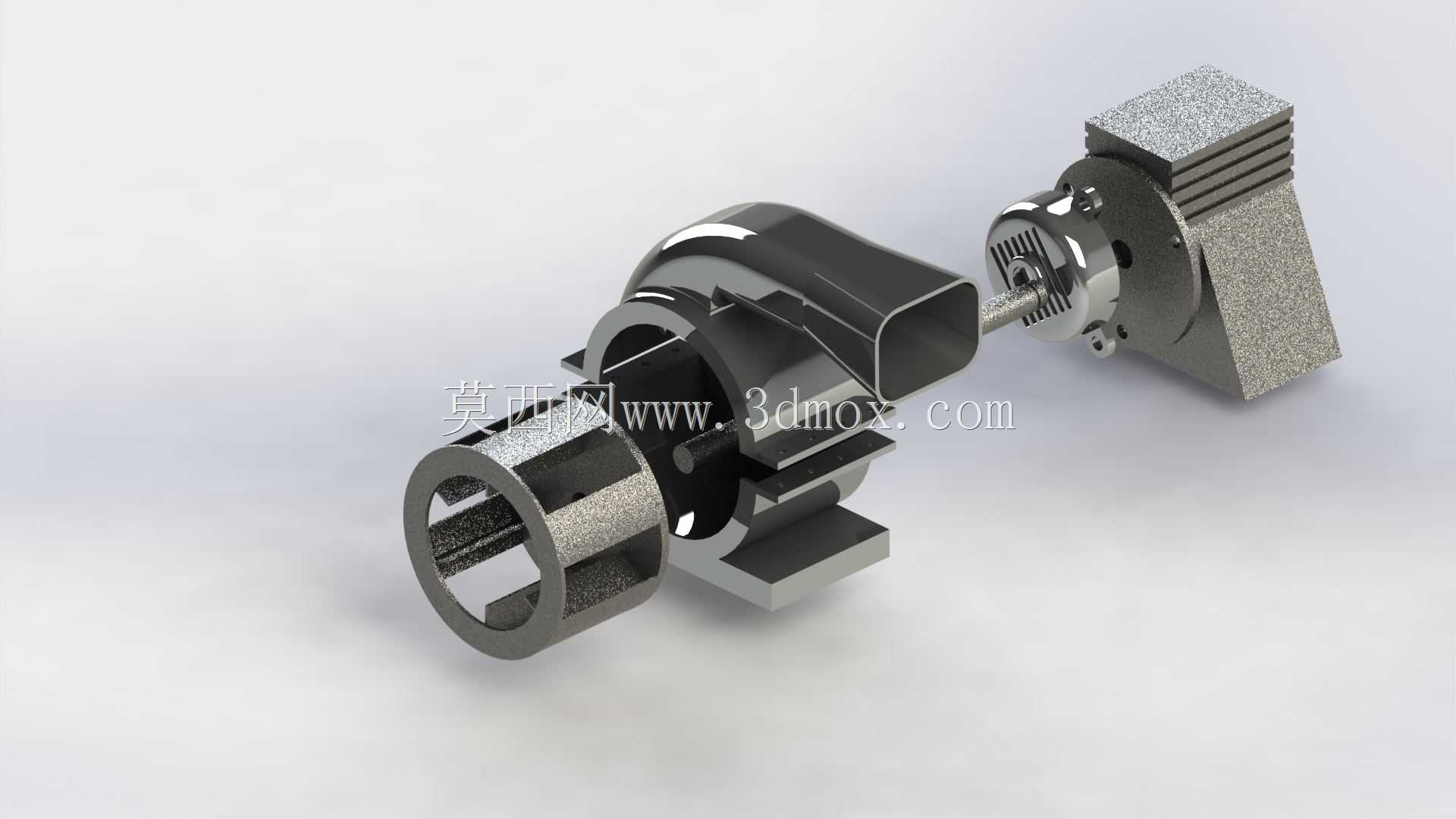

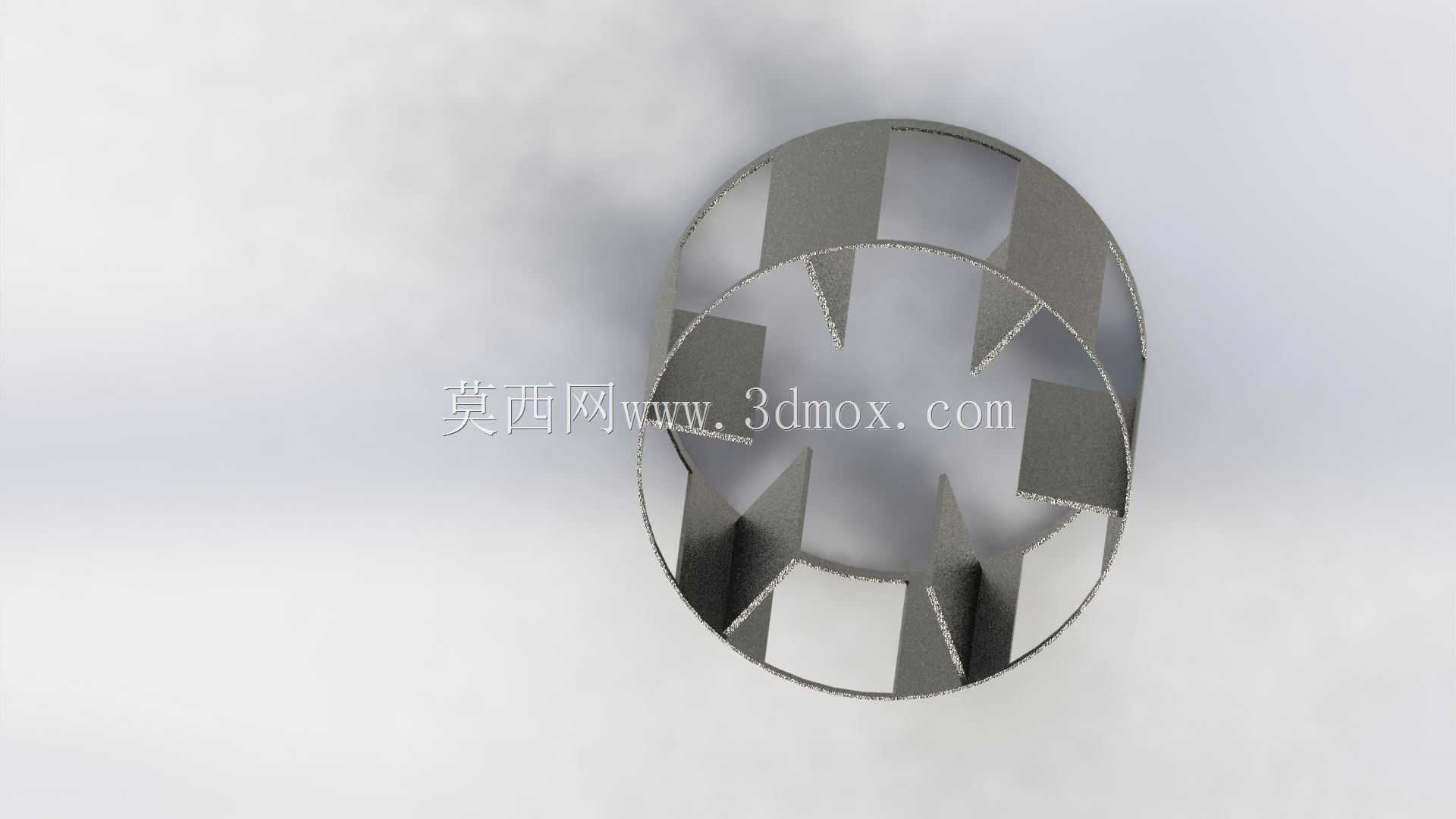

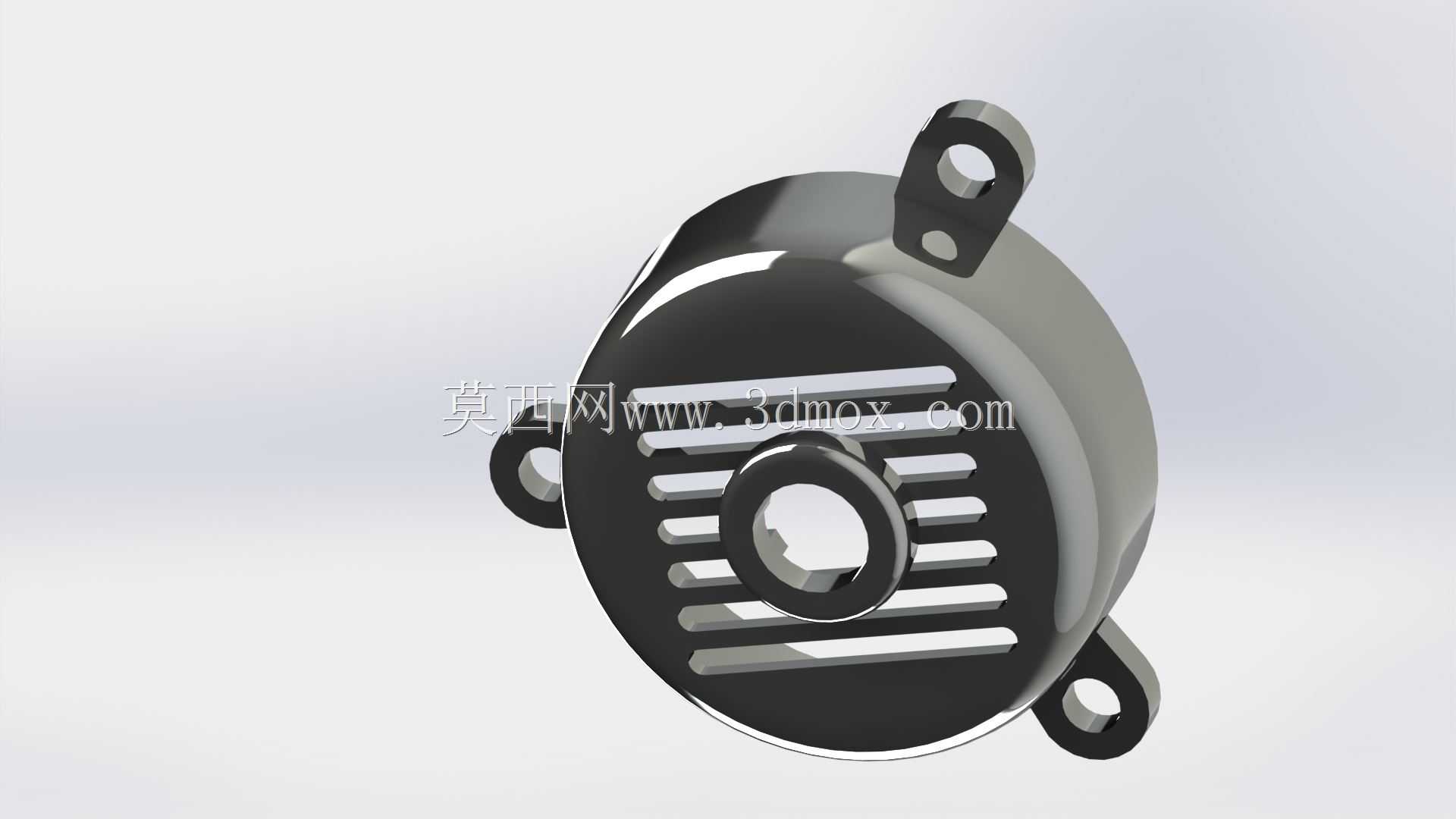

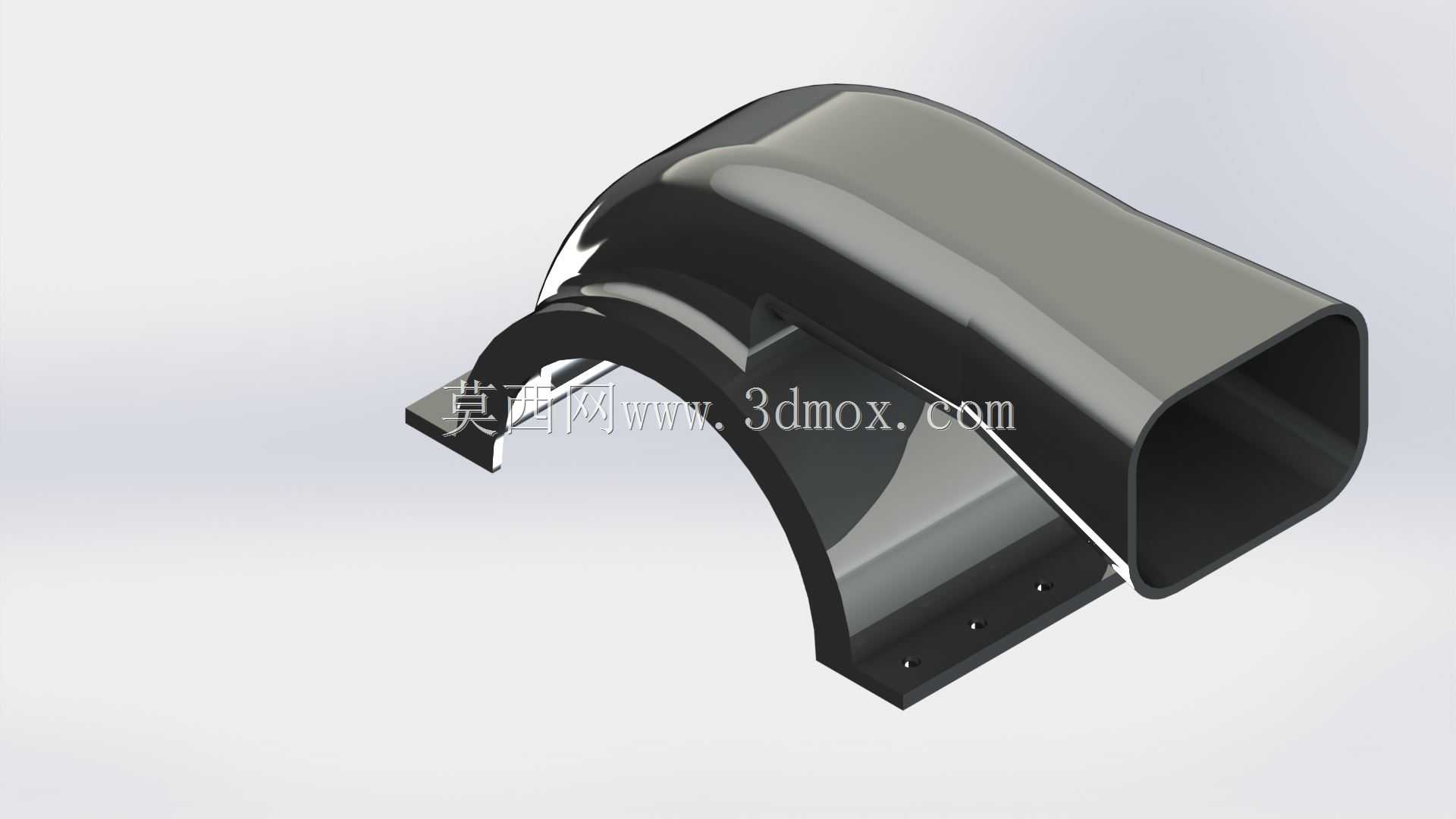

这款鼓风组件的结构设计，最初是为小型工业送风、设备配套风冷场景做的适配方案，在小型生产线工位除尘、电子设备散热、小型燃烧设备助燃这类场景里，这类小体量离心鼓风结构的适配性远高于大型工业风机。从功能实现逻辑来看，结构采用蜗壳离心增压搭配独立驱动端的分体布局，进风端采用同轴直筒接口，可直接对接硬质风管或者柔性波纹通风管，接口处做了阶梯式止口设计，安装时不需要额外做密封转接，套入后配合喉箍就能实现可靠密封，避免风压泄漏损失。蜗壳部分的流道做了渐扩式顺滑过渡，没有突兀的折角结构，能减少气流在壳体内的湍流损耗，提升出风效率，同时降低气流扰动带来的运行噪音。驱动连接段采用同轴螺杆式传动衔接，叶轮与驱动端的同轴度可以通过衔接段的锁紧结构做微调，避免长期运行出现偏磨、震动超标的问题。安装边界上，整个组件的横向安装预留尺寸需要覆盖蜗壳进风端到驱动模块尾部的总长度，垂直方向需要预留出蜗壳出风口的转向空间，底部可以通过驱动端的安装基座做螺栓固定，固定孔位采用通用的跨距设计，能适配多数小型设备的安装机架孔位，不需要额外做转接板加工。设计过程中特意将易损的密封件、轴承部位做了可拆卸式结构设计，后期维护时不需要拆解整个蜗壳流道，只需要拆开端盖就能更换磨损件，降低现场维护的工作量。出风方向可以根据实际安装需求做周向调整，适配不同的接管走向，不用额外定制异形转接头。叶轮部分采用前倾式叶片结构，在相同转速下能获得更高的风压输出，适合需要一定送风压力、管路有一定阻力的应用场景，比如小型烟尘抽吸、颗粒物料的低压气力输送等场景都能适配。整个结构的壁厚设计兼顾了刚性与轻量化要求，蜗壳壳体在保证流道强度的前提下做了局部减薄处理，不会因为壳体过厚导致整体重量过大，增加安装机架的负载。
