2英寸进出7.5CV径向压缩风机结构

在污水处理曝气、粉体气力输送、工业风刀吹干、印刷机械吸纸送料这类需要稳定高压气源的工况里，这类直联式径向压缩设备是非常常见的气源核心部件。不同于普通离心风机的低压大风量特性，这类设备依靠叶轮高速旋转时的离心力将空气沿径向甩出，在泵腔内部形成多级压缩，最终输出的风压可以满足数十米管路的阻力损失，适配小流量高压力的用气需求。

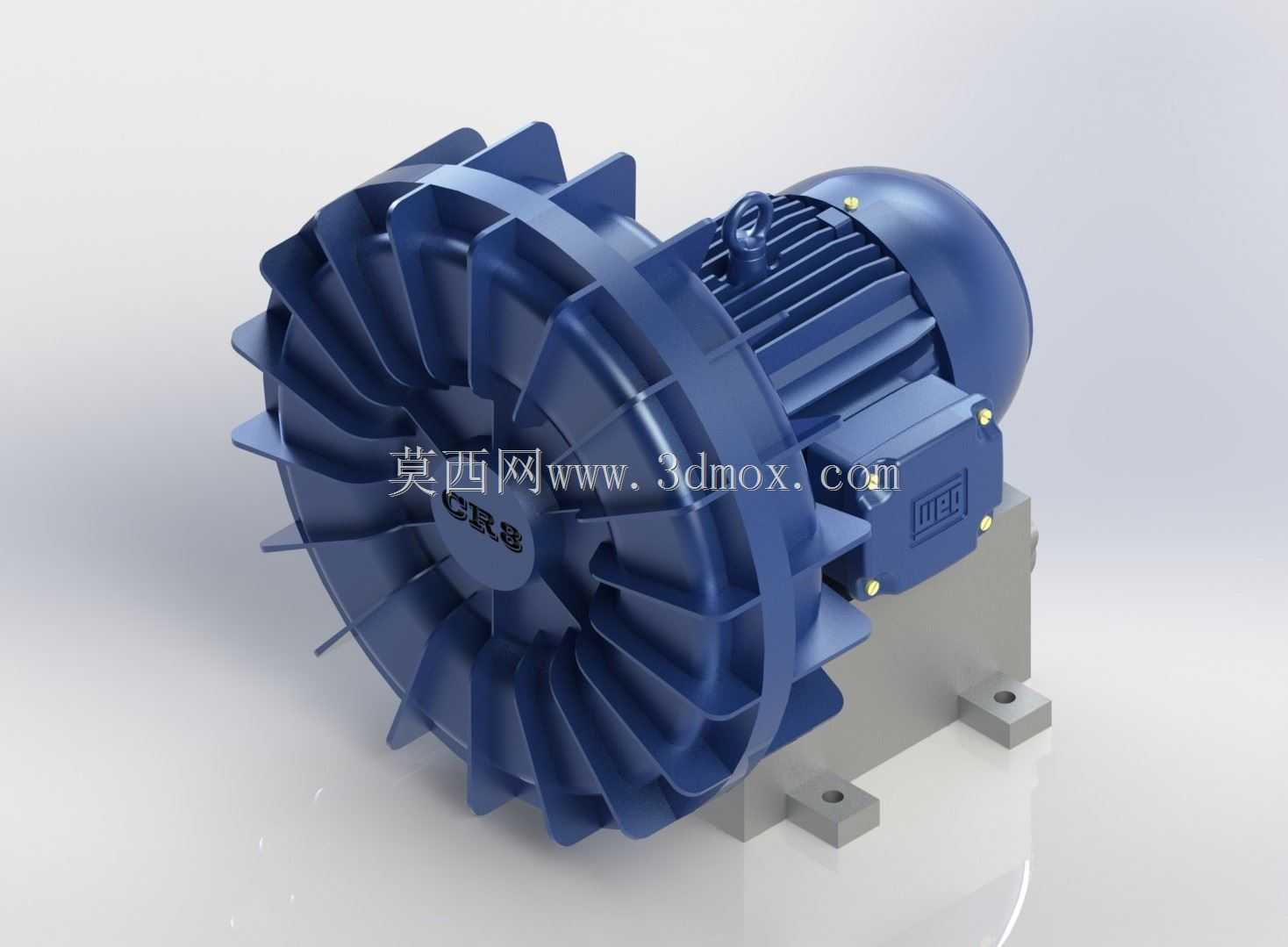

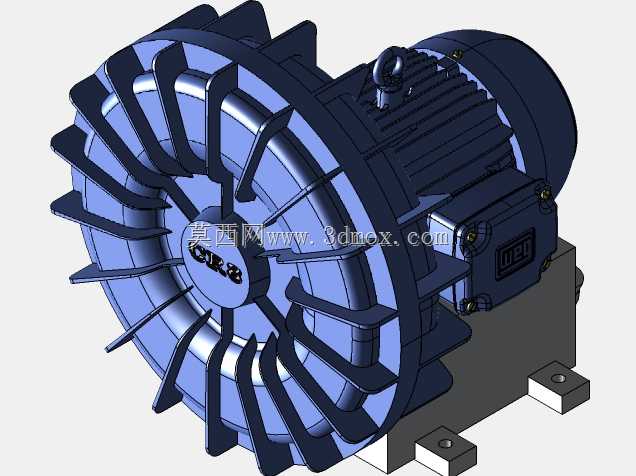

从结构设计逻辑来看，这款设备采用电机与压缩叶轮直联的布局，省去了皮带传动或者联轴器连接的额外结构，整体轴向尺寸更紧凑，传动损耗也更低。叶轮部分采用径向直叶片加外侧导流蜗壳的设计，叶片的弧度经过流场优化，能减少空气在泵腔内的涡流损失，降低运行时的气动噪音；电机端的散热筋沿轴向均匀排布，配合叶轮端带动的空气流动，可以在连续运行时带走电机绕组产生的热量，避免长时间高负载运行出现过热问题。接线盒设置在电机侧上方的位置，预留了足够的线缆走线空间，现场布线时不需要额外调整电机安装角度就能完成接线。

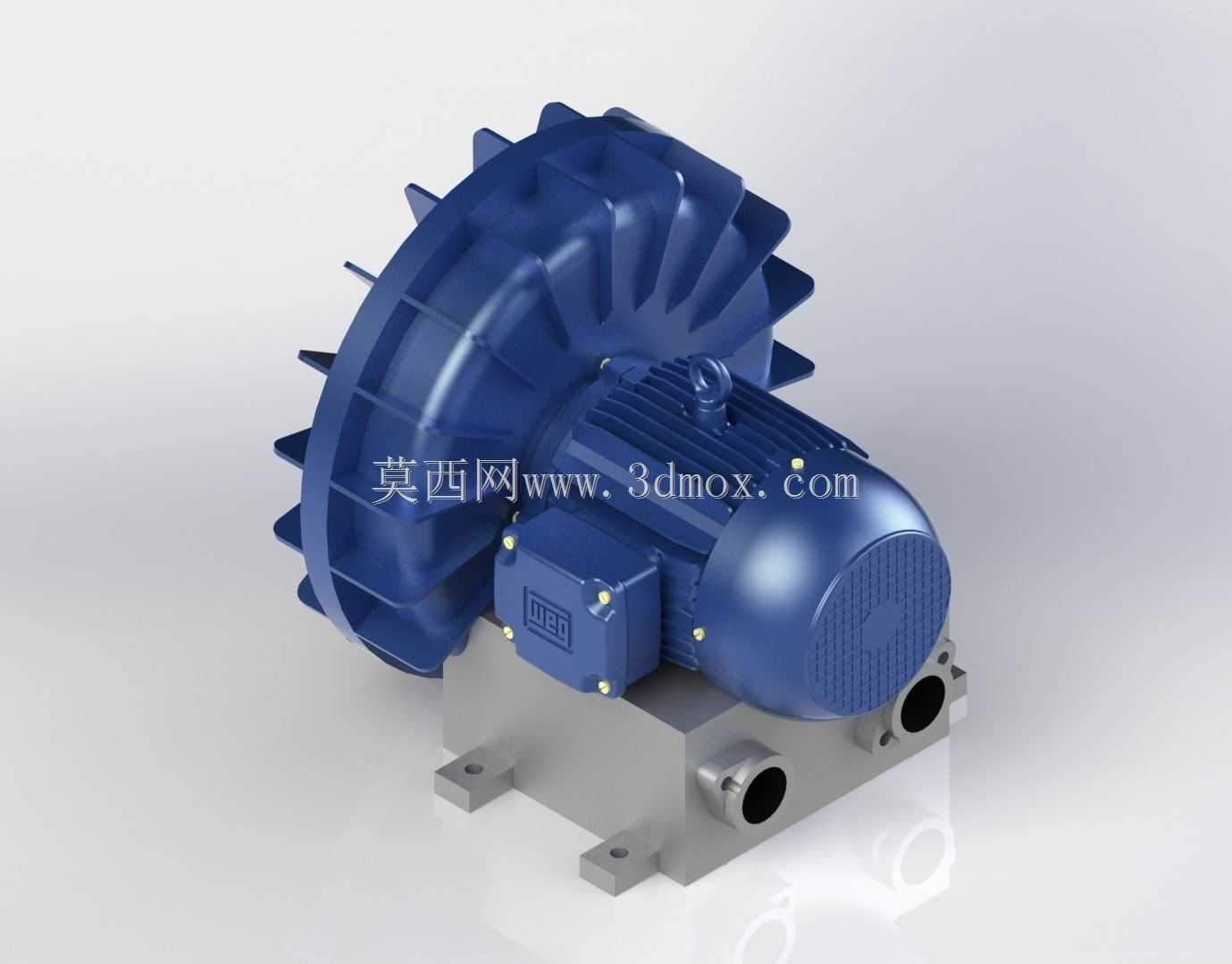

安装边界方面，底部的方形安装底座预留了四个对称的螺栓固定孔，孔位的间距适配常规工业机架的安装标准，安装时只需要在机架上对应位置打通孔，用螺栓锁紧即可，不需要额外制作转接安装板。进出接口为2英寸标准口径，可以直接对接同规格的气动软管或者硬管管路，不需要额外做变径转接。设备运行时的振动量经过动平衡校准，安装时不需要额外做厚重的减震基础，普通的型钢机架就能满足安装刚度要求。

实际选型应用时，这款设备的流量参数可以满足8立方米每分钟的用气需求，适配小型污水处理站的池体曝气、粮食加工行业的轻质物料气力输送、包装生产线的瓶体吹干除水这类场景。设备的压缩腔与电机腔之间设置了密封结构，能避免输送的含尘空气进入电机轴承部位，延长轴承的维护周期；整体外壳采用铸铝材质，重量比同参数的铸铁壳体设备更轻，现场吊装移位时不需要大吨位的起重设备，单人配合简易吊装工具就能完成安装作业。在做系统管路设计时，需要在进出气口位置加装对应精度的空气过滤器，避免硬质粉尘进入泵腔刮伤叶轮和蜗壳内壁，影响设备的压缩效率和运行寿命。
