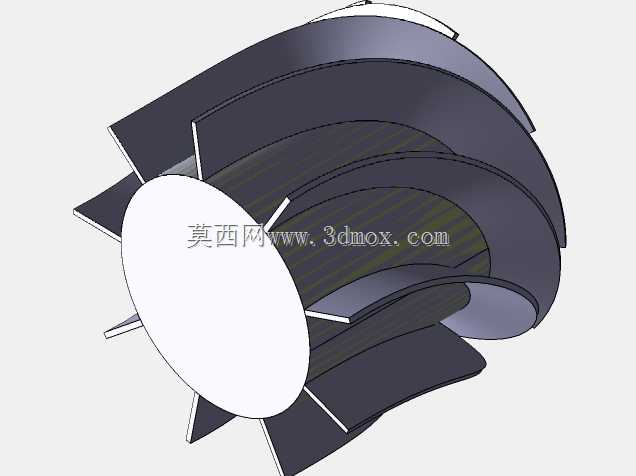

离心式流体输送用弯曲叶片叶轮结构

这类弯曲叶片结构是离心式流体输送设备的核心过流部件，常见于中低压离心通风机、清水离心泵、小型涡轮增压器压气机端的做功单元，直接决定设备的流体输送效率、运行噪声与工况适配范围。实际工程应用中，叶片的曲面曲率直接关联流体在叶轮流道内的流动轨迹，设计阶段需要反复调整叶片进口安装角与出口安放角的匹配关系，避免流体进入叶道时产生冲击损失，同时控制流道内的边界层分离现象，减少涡流带来的能量耗散。从结构设计逻辑来看，该类叶片采用后弯式曲面构型，相比直叶片结构，能在相同叶轮外径下获得更平缓的压力特性曲线，运行工况点偏移时的效率衰减幅度更小，适配管网阻力波动较大的输送场景，比如厂房通风换气、暖通空调循环水输送、小型工业设备的冷却循环系统都能看到这类结构的应用。安装边界层面，叶轮中心的轮毂区域需要和动力输出轴做同轴配合，配合面的公差通常选取过渡配合，保证运转时的同轴度要求，避免高速旋转时产生不平衡量引发振动；叶片外缘和设备壳体的蜗舌间隙需要控制在合理区间，间隙过大会增大流体回流损失，间隙过小则容易在运转时出现剐蹭壳体的风险，设计时需要结合叶轮的径向跳动公差、壳体的加工精度预留合适的安全间隙。叶片的厚度分布遵循等强度设计思路，靠近轮毂的叶片根部厚度更大，承受流体冲击与离心力的复合载荷，向叶片外缘方向厚度逐步减薄，在保证结构强度满足额定转速下应力要求的前提下，尽可能降低叶轮整体转动惯量，减少动力启动阶段的扭矩冲击。实际建模过程中，叶片的曲面需要通过多截面曲面命令生成，每个截面的翼型坐标需要结合流体仿真的结果反复迭代，确保流体在流道内从轴向进入平稳转向径向流出，整个流道的通流截面变化均匀，不会出现局部通流面积突变引发的流速骤变问题。这类弯曲叶片结构在做动平衡校验时，需要重点关注叶片的质量分布一致性，单叶片的质量偏差需要控制在允许范围内，避免高速运转时产生过大的不平衡力，影响轴承的使用寿命与设备运行稳定性。
