金属摩擦式动力传输联轴器结构

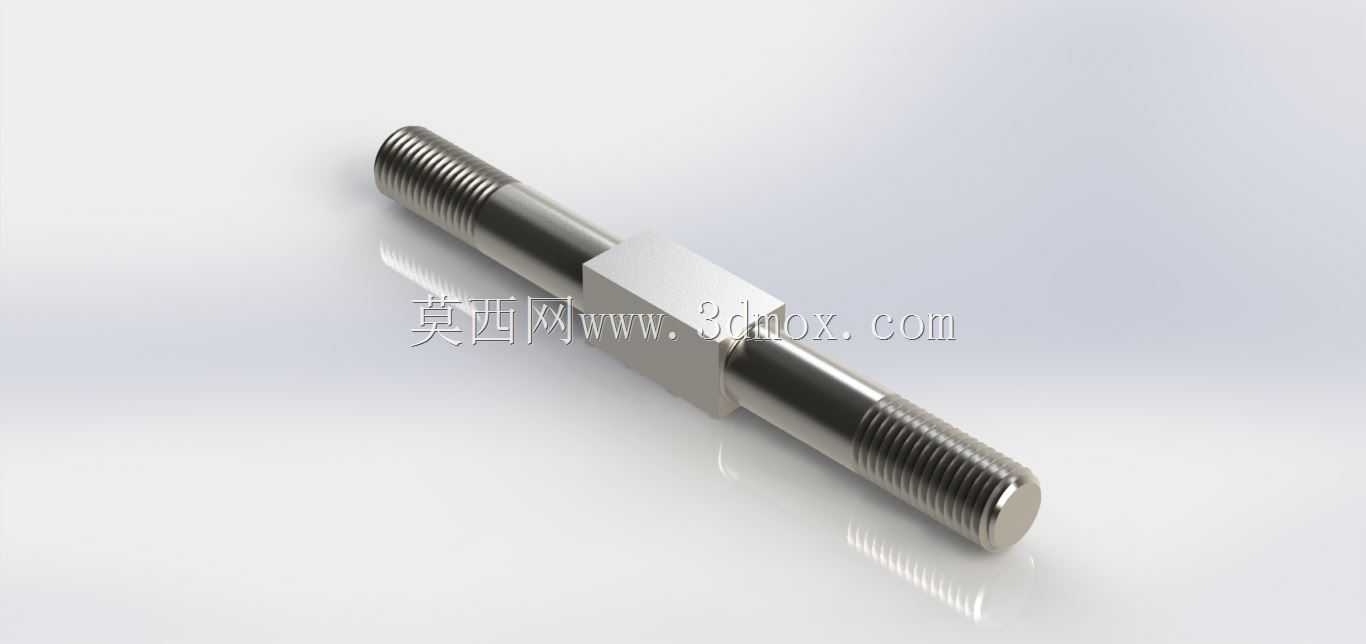

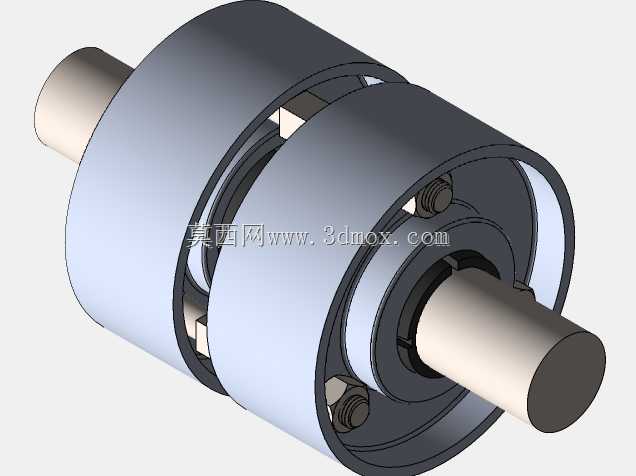

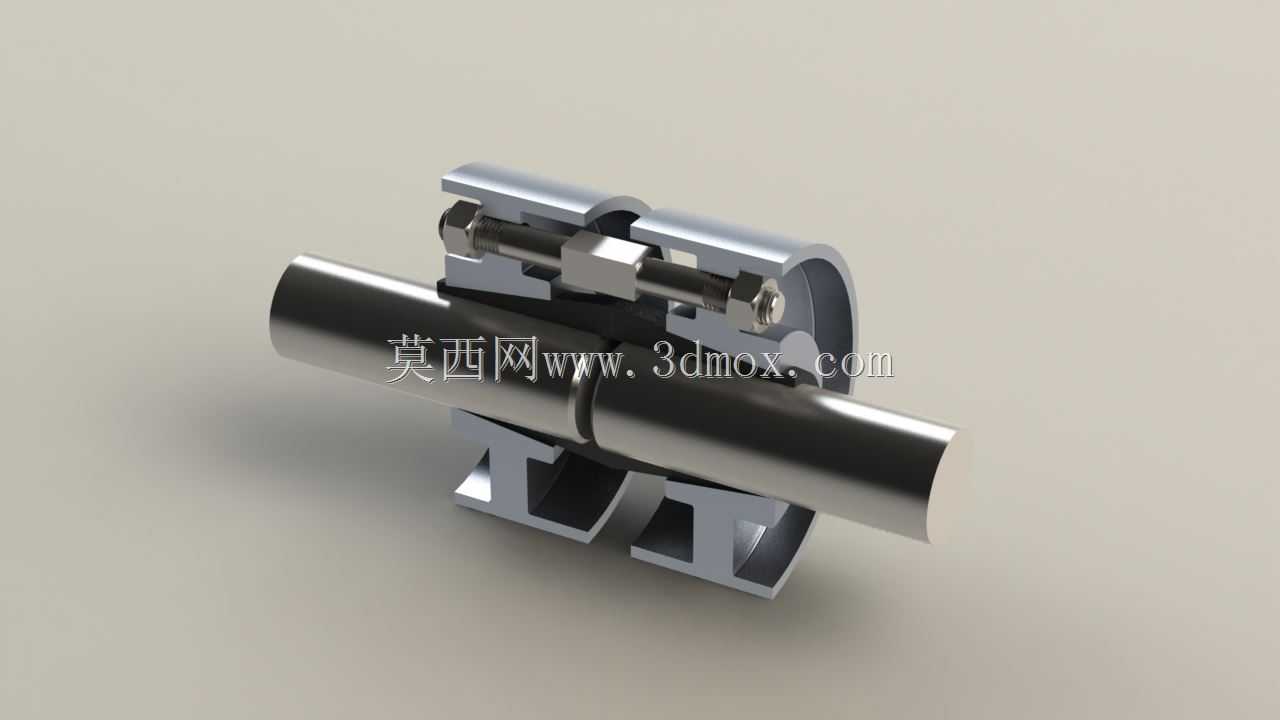

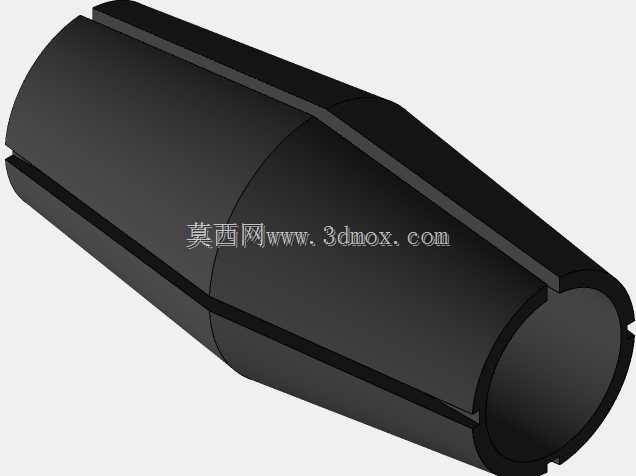

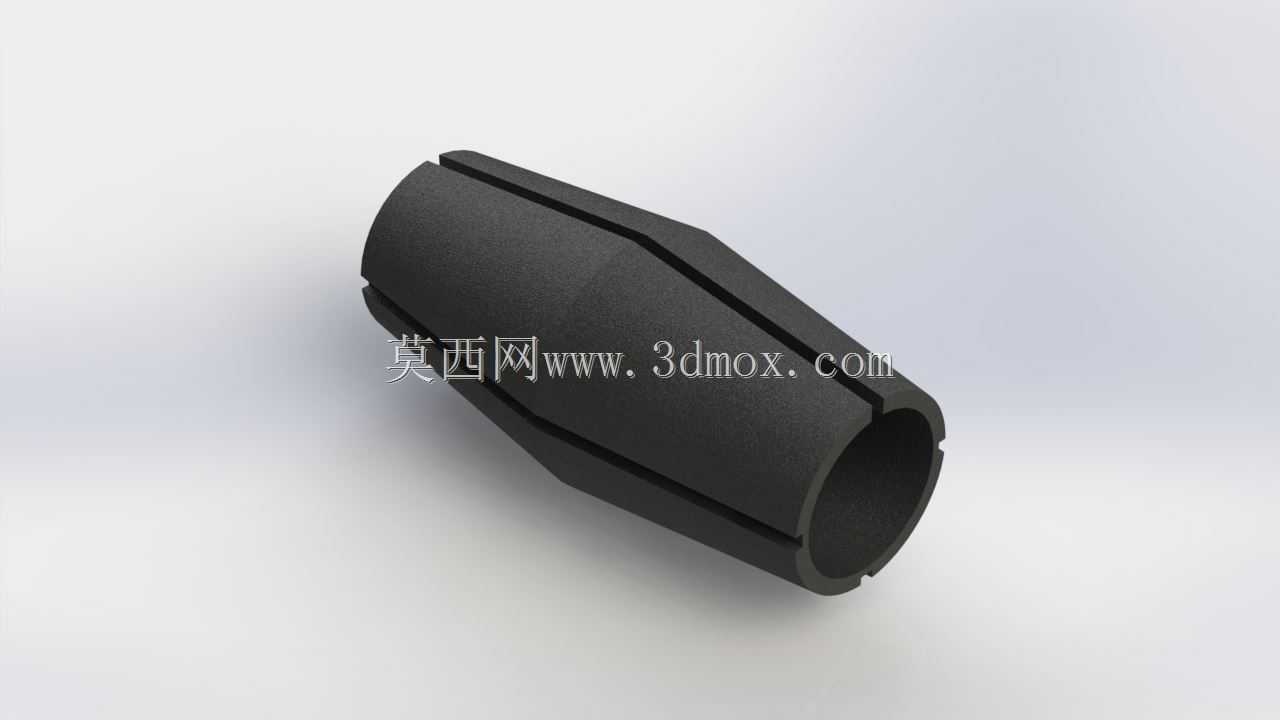

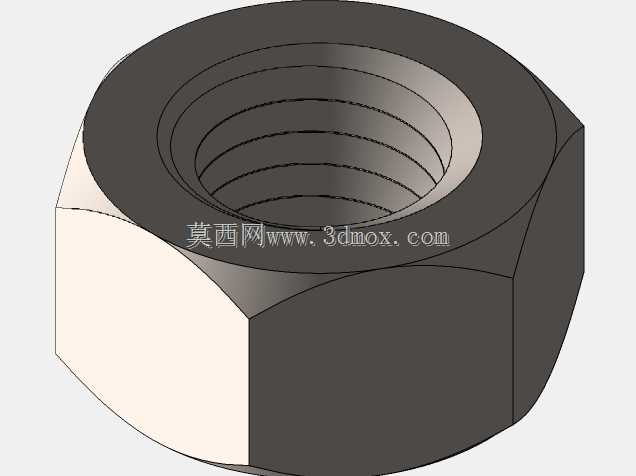

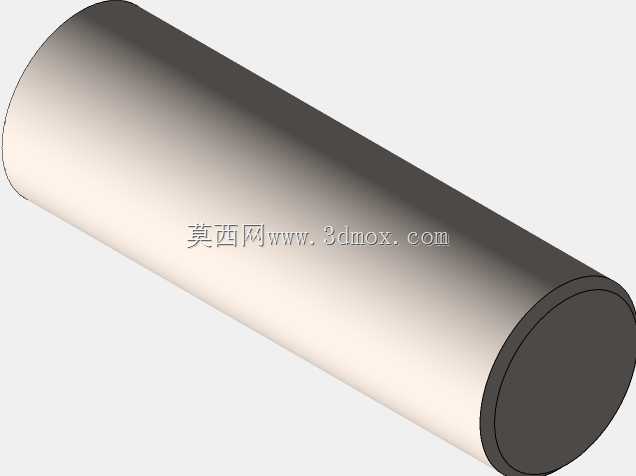

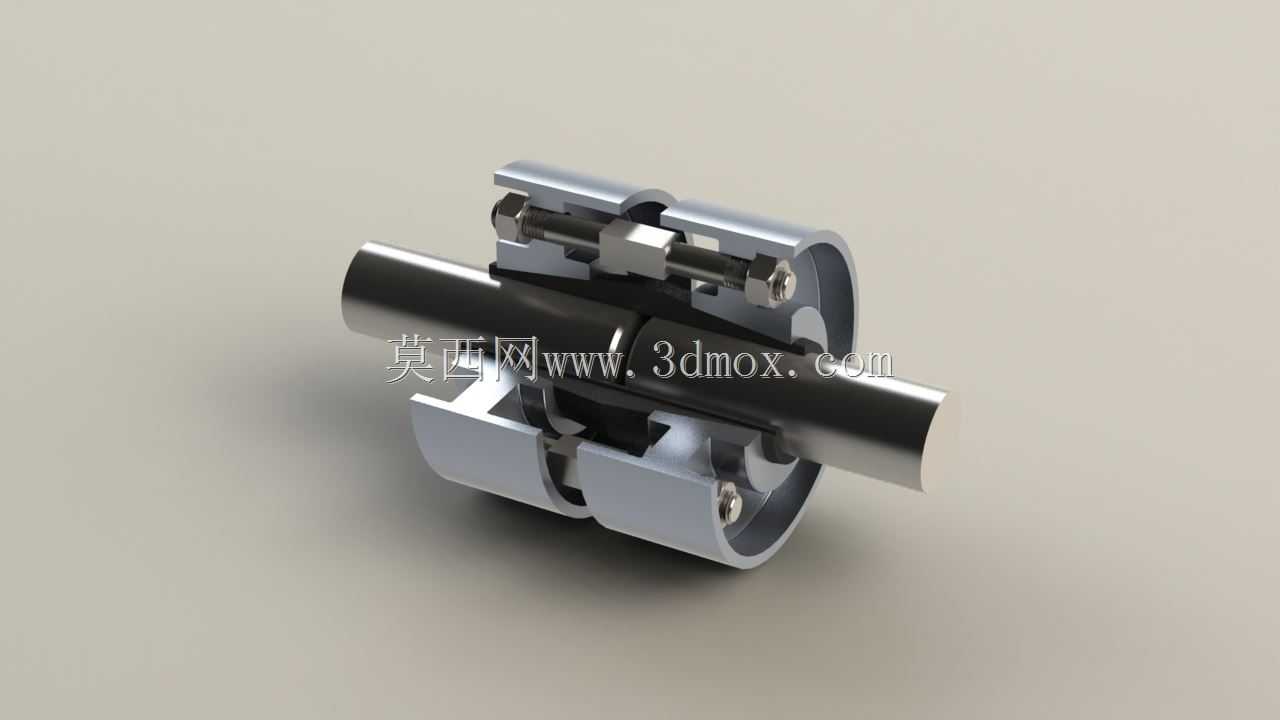

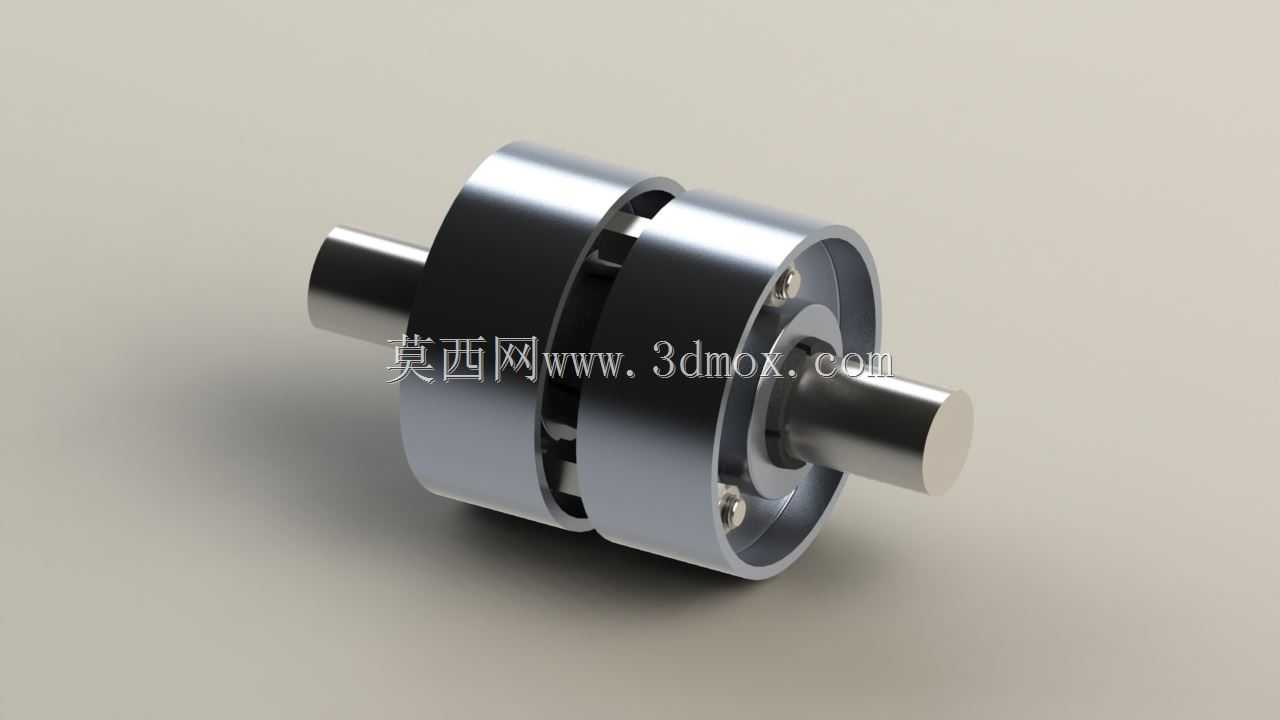

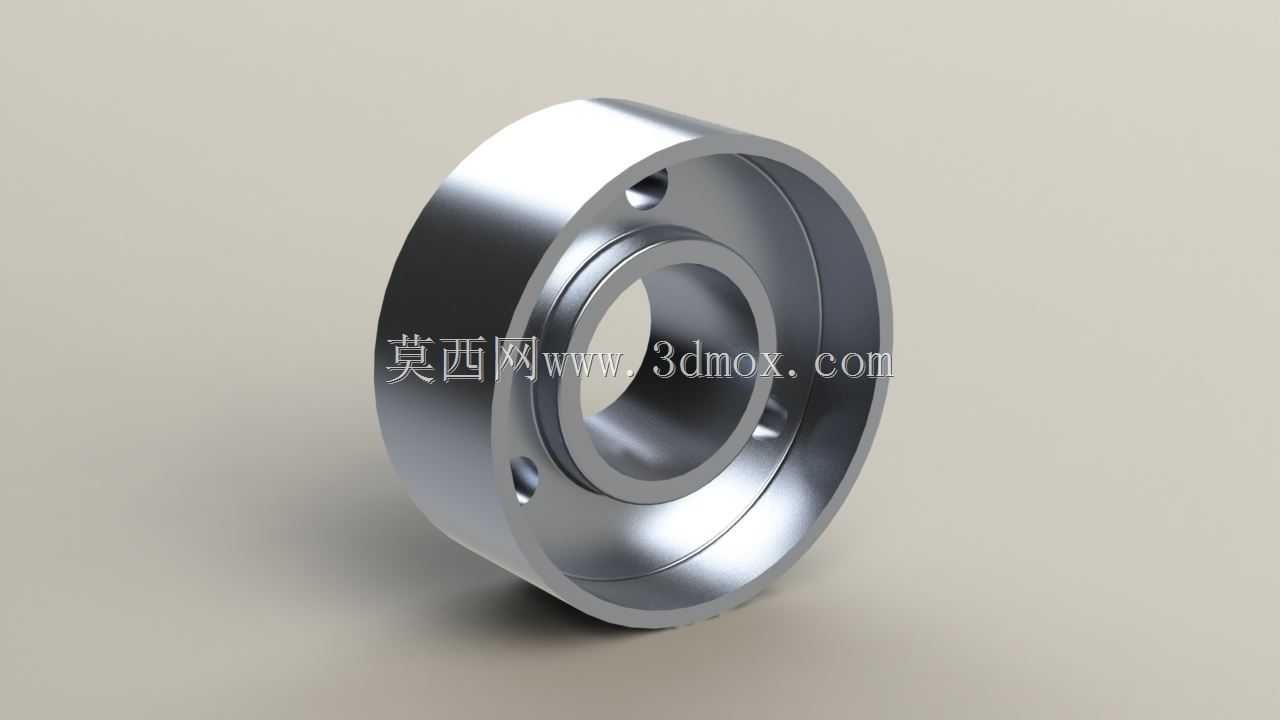

在各类工业传动系统的轴系布局中，这类摩擦夹紧联轴器常被布置在动力输出端与负载输入端之间，用来解决不同轴段之间的动力衔接问题，尤其适配那些需要频繁拆装维护、对轴对中精度有一定容错空间的传动场景，比如中小型输送设备的辊道驱动、包装产线的分度机构传动、小型机床的进给轴动力传递等工况，都能见到这类结构的应用。和传统键连接的联轴器不同，这款结构依靠接触面的正压力产生摩擦力来传递扭矩，不需要在轴端加工键槽，也就避免了键槽带来的应力集中问题，对于一些薄壁轴、调质处理的高精度轴类零件来说，能有效降低轴件的加工难度，同时减少长期交变载荷下键槽位置出现疲劳裂纹的风险。从结构设计逻辑来看，这款联轴器采用对称的双夹紧环结构，中间的摩擦副接触面做了精密的粗糙度处理，装配时通过周向均匀布置的紧固件施加预紧力，让内环抱紧两侧的连接轴，外环则通过结构形变将预紧力均匀分散到整个抱紧接触面，避免局部应力过大导致轴面压伤。设计过程中需要重点核算预紧力与传递扭矩的匹配关系，既要保证额定工况下摩擦力足够传递负载扭矩不出现打滑，也要控制预紧力上限，避免过大的抱紧力造成轴件弯曲变形或者夹紧环自身的应力超限。外形上这款联轴器采用圆柱式整体布局，两端伸出的轴段为标准光轴适配结构，安装时不需要复杂的轴向定位工装，只需要将两侧轴端插入联轴器的内孔，调整好两侧轴的对中偏差在允许范围内，按照对角顺序逐步拧紧周向的紧固件即可完成安装，安装边界上需要预留出紧固件的扳手操作空间，径向尺寸要和周边的机架、护罩等结构保留足够的安全间隙，避免运转过程中出现干涉。实际使用中，这类摩擦联轴器还具备一定的过载保护特性，当负载扭矩超过摩擦副能传递的最大扭矩时，接触面会出现打滑，避免突然的过载冲击损坏后端的精密传动部件或者驱动电机，这一点在一些存在冲击负载的工况下优势明显。结构上没有易损的弹性元件，日常维护只需要定期检查紧固件的预紧力是否出现衰减，不需要频繁更换配件，长期使用的维护成本更低。建模过程中对摩擦接触面的形位公差做了对应设定，保证抱紧时整个环面的接触率达到设计要求，避免局部接触导致的打滑或者轴面磨损，内孔的尺寸公差按照过渡配合的区间设定，既方便装配时的轴件插入，也能保证抱紧后的同轴度精度，满足中高速传动场景下的动平衡要求。
