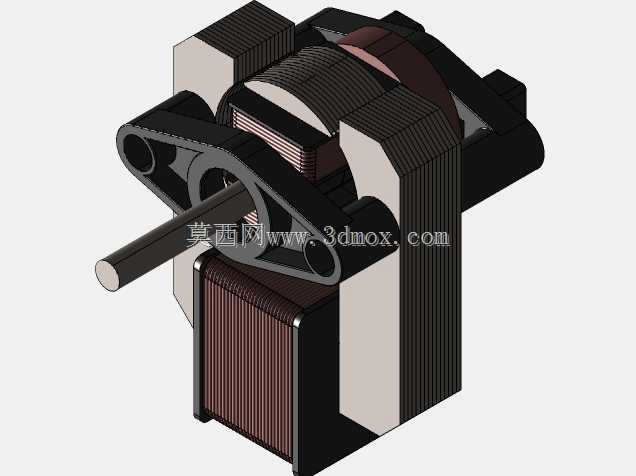

教学演示用有刷电机结构拆解三维数模

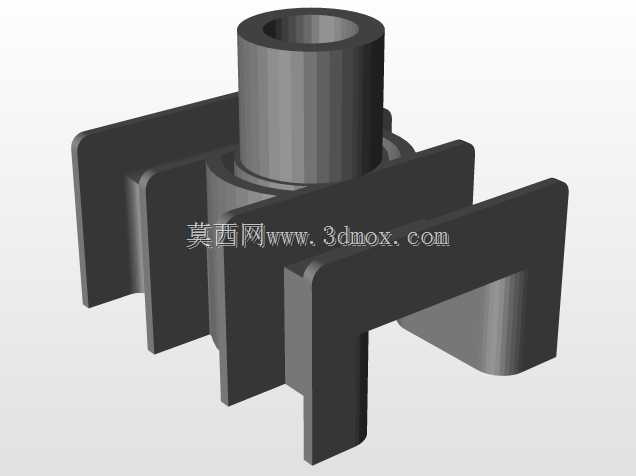

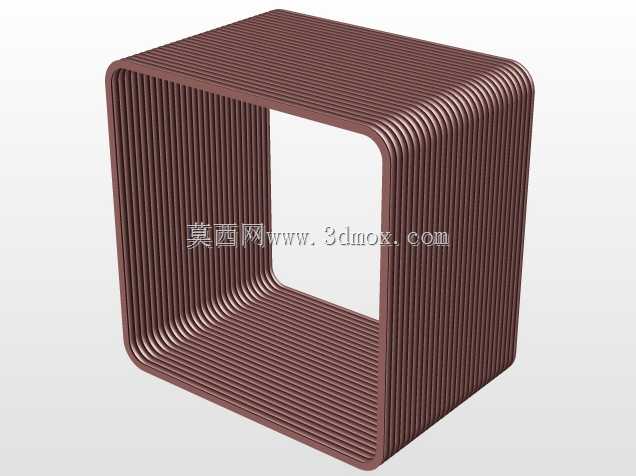

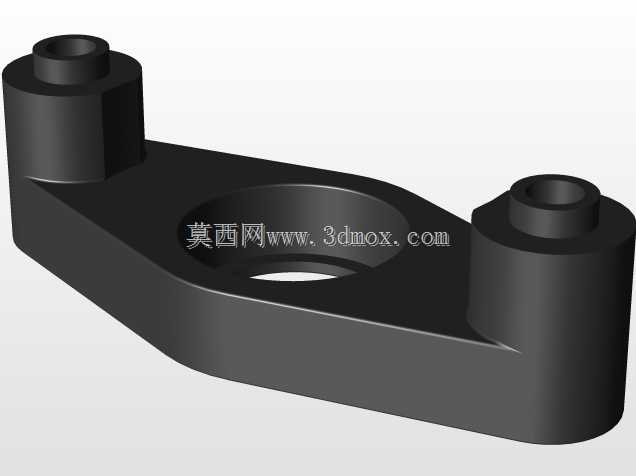

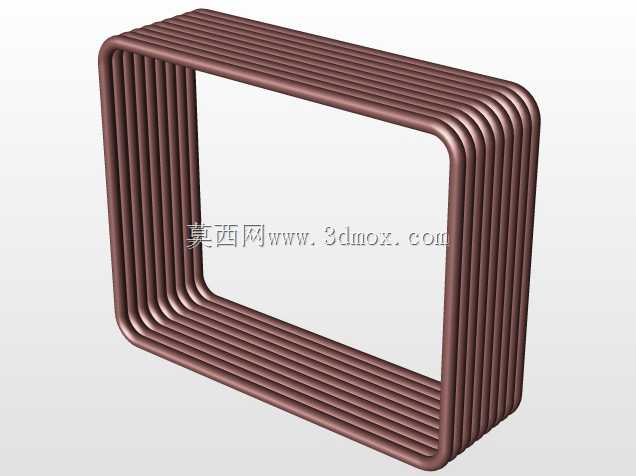

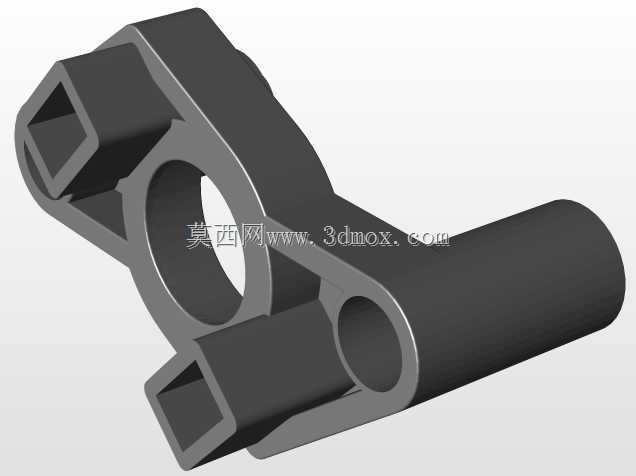

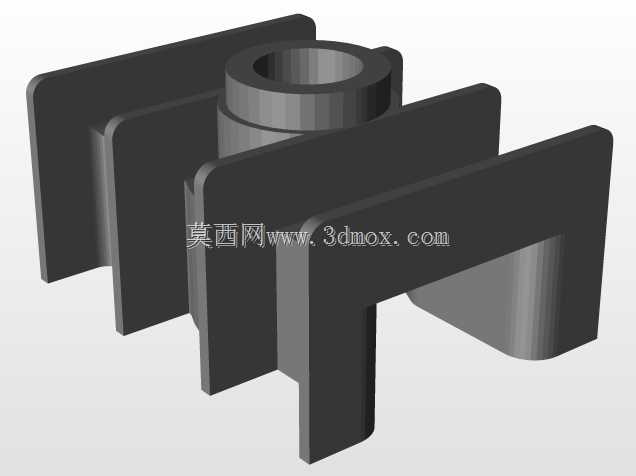

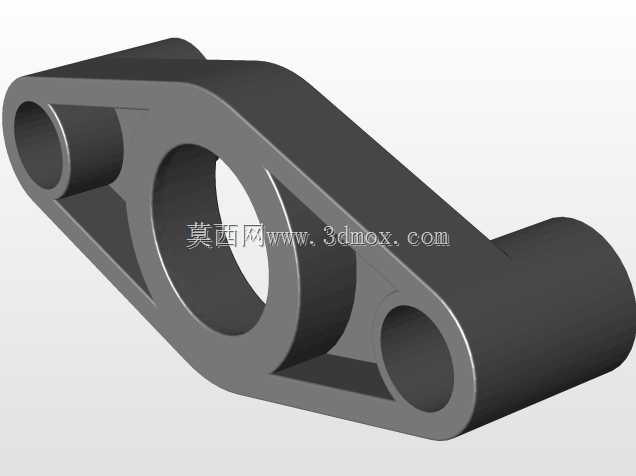

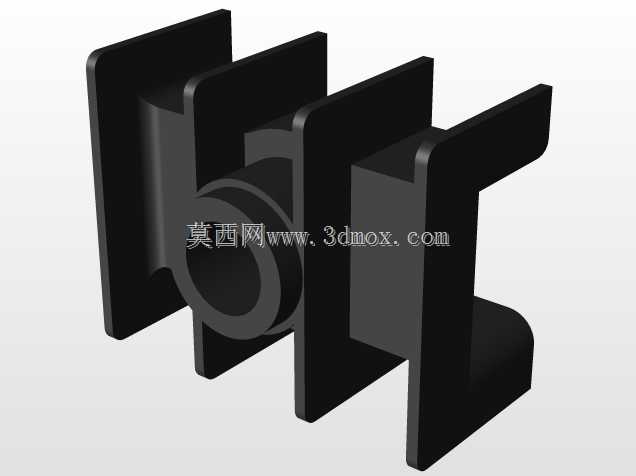

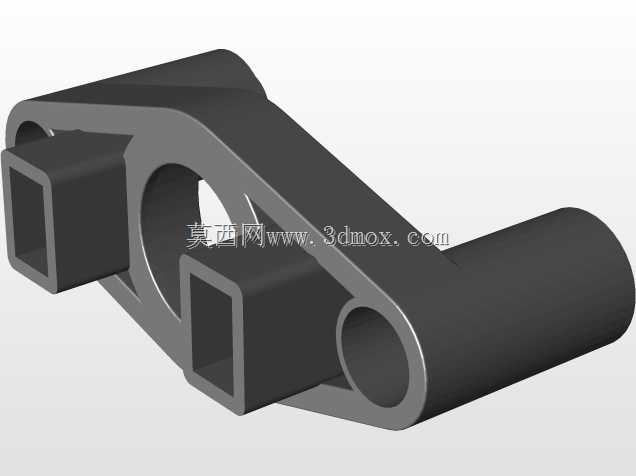

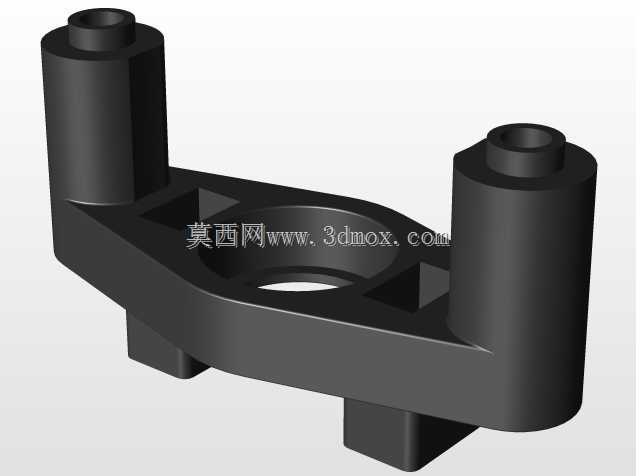

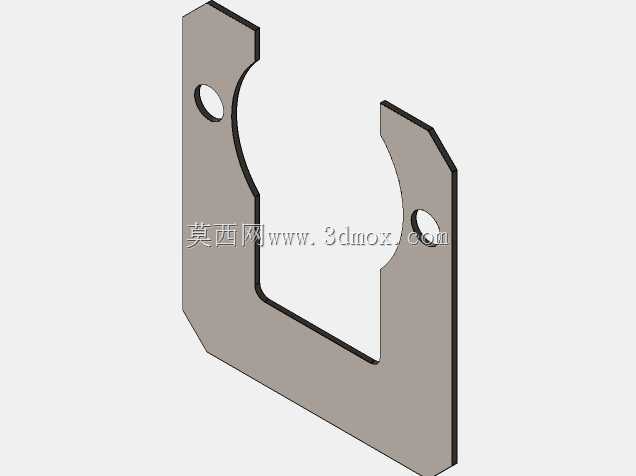

这套有刷电机数模针对教学演示场景搭建，完全还原小功率有刷直流电机的真实装配关系，可直接用于职业院校电工实训、机电专业入门课程的结构讲解，也能作为小型电动工具、家用小电器动力单元选型时的结构参考。数模完整呈现了定子冲片叠压总成、励磁绕组排布、转子电枢铁芯、换向器结构、输出轴支撑位、前端安装支架的全部细节，没有做过度简化处理，每一层冲片的叠压限位、绕组的绕制空间、碳刷安装位的避让间隙都按照实物1:1还原，能让使用者清晰看到有刷电机动力传递的完整路径与电流换向的结构逻辑。从设计思路来看，这套数模刻意保留了教学场景需要的可拆分属性，各个零部件之间的装配约束完全按照实际生产的装配顺序设置，定子部分的凸极结构与绕组的嵌装位置做了清晰的区分，没有做布尔合并，方便使用者逐层拆解观察内部构造。输出轴采用常见的台阶轴设计，轴伸端的直径、安装配合面的长度都符合小功率电机的通用安装规范，前端的两个三角形安装支架预留了标准的安装孔位，孔距与安装面的平面度要求都和量产同规格电机保持一致，可直接套用在小型设备的动力舱布局设计中做干涉检查。转子部分的换向器与电枢绕组的连接位置做了具象化呈现，能直观展示有刷电机通过碳刷与换向器接触实现电流切换、带动转子持续旋转的工作原理，定子外壳的散热筋结构、绕组端部的绝缘间隙都按照工程实际的安全距离设置，没有为了视觉效果随意调整结构比例。在安装边界上，电机整体的外轮廓尺寸、输出轴中心高、尾部的出线位置都参考了通用42系列小功率有刷电机的参数，使用者在做配套设备设计时，可以直接将该数模导入装配环境，核对安装孔位、轴伸配合尺寸、周边部件的避让空间，不需要额外重新测绘基础结构。数模中各个部件的材质区分也做了明确设置，冲片的硅钢材质、绕组的铜质导体、输出轴的结构钢、安装支架的注塑或冲压金属属性都通过外观区分做了标注，方便教学过程中讲解不同部件的材料选型逻辑，也能帮助刚接触电机结构的设计人员快速理解有刷电机的组成逻辑，避免在选型或基础设计时出现结构常识错误。
