电机转子铁芯绕组转轴结构设计

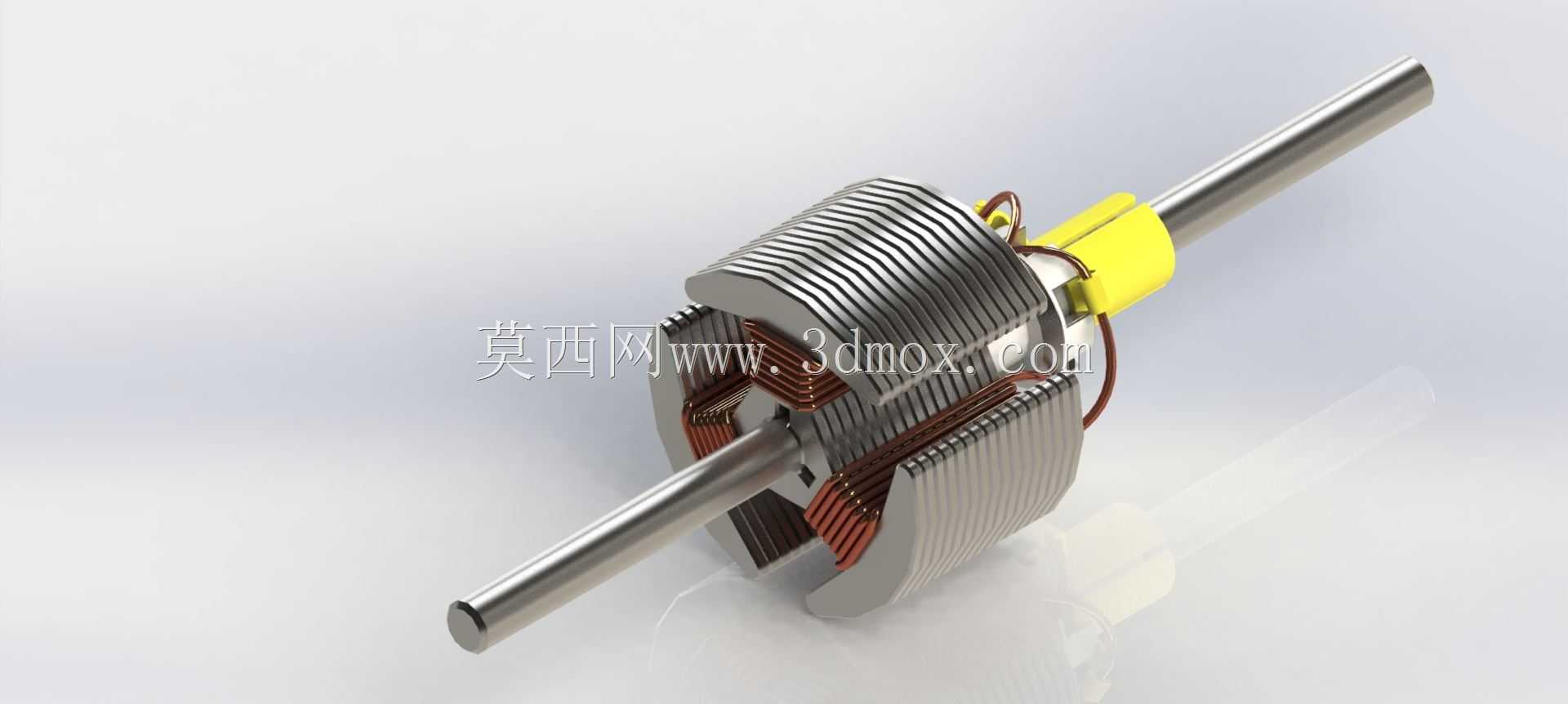

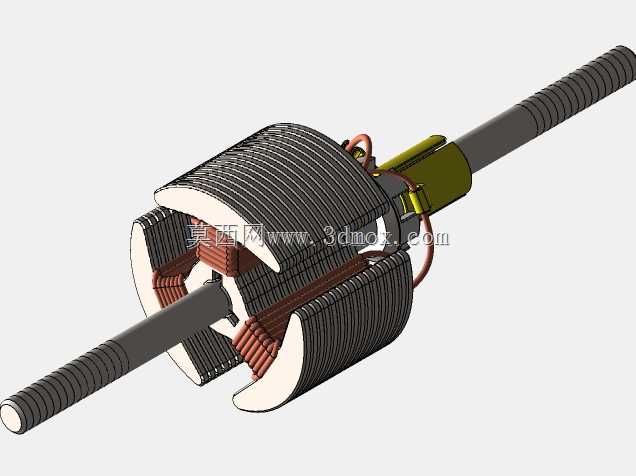

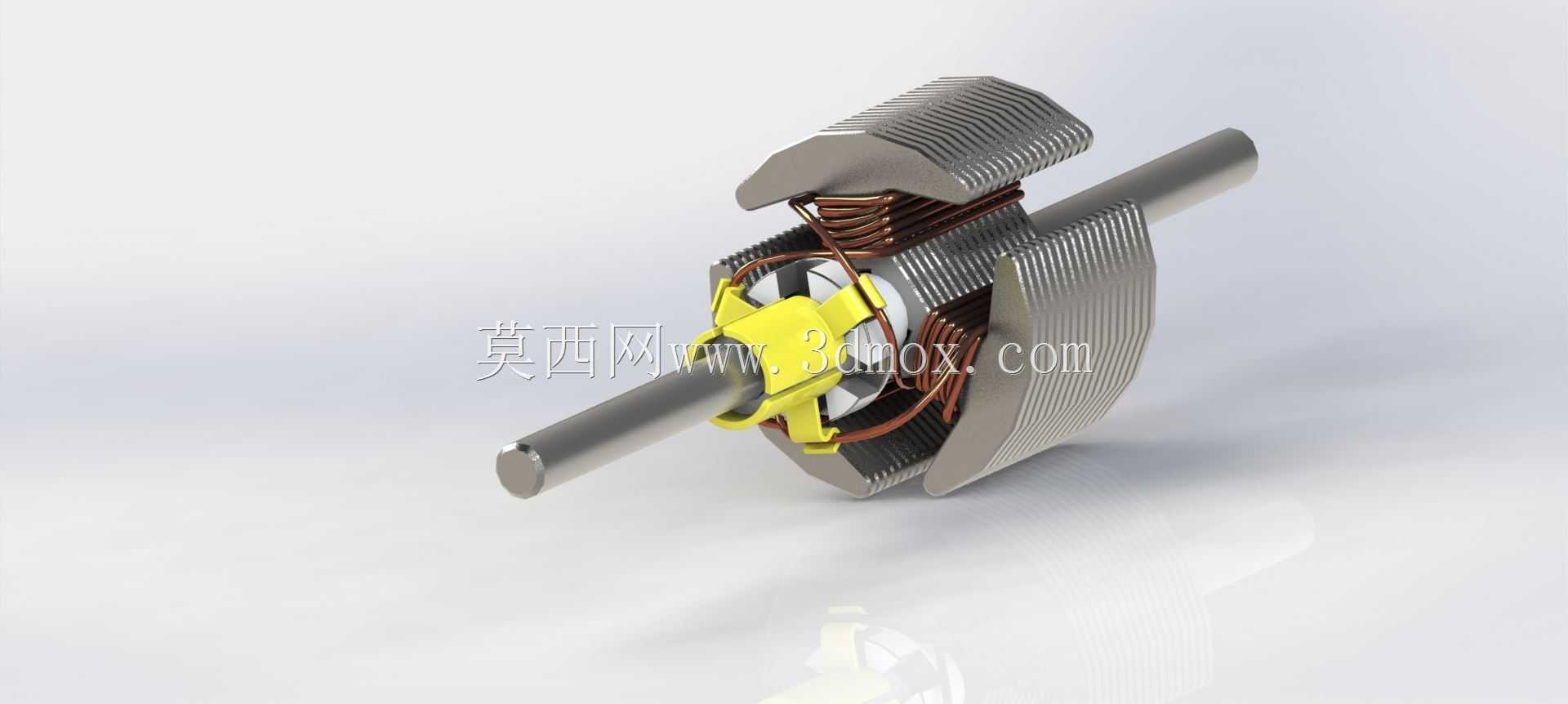

在各类交直流电机、汽轮发电机的电磁转换环节中，转子是直接实现电能向机械能转换的核心运动部件，其结构设计合理性直接决定整台电机的运行效率、振动噪声水平与额定输出扭矩上限。从结构组成来看，该转子采用叠压式硅钢片作为铁芯基体，每片硅钢片表面做绝缘氧化层处理，叠压后通过两端压圈与转轴过盈配合实现周向与轴向固定，可有效降低交变磁场下的铁芯涡流损耗，避免长期运行时铁芯过热导致的绝缘老化问题。绕组采用分布式嵌线结构嵌入铁芯槽内，端部通过绝缘绑扎带做径向固定，出线端与集电环或换向器连接时预留了足够的弯折余量，可抵消转轴高速旋转时的离心力拉扯，避免绕组绝缘层破损引发匝间短路。转轴采用阶梯轴结构设计，两端轴颈的同轴度公差控制在0.02mm以内，轴承安装位预留了标准卡簧槽与密封件安装空间，可适配常规深沟球轴承或圆柱滚子轴承的安装尺寸，铁芯安装位的轴肩高度严格按照过盈配合的压装要求设计，避免压装时铁芯端面受力不均产生叠片错位。实际应用场景中，这类转子可适配中小型工业驱动电机、家用电机、小型发电机组的配套需求，安装时需保证转子与定子的气隙均匀度偏差不超过0.1mm，否则会引发单边磁拉力导致转轴挠度变形，运行时产生异常振动。设计过程中需重点核算转子的临界转速，确保额定工作转速低于一阶临界转速的70%，避开共振区间，同时绕组端部的径向尺寸需控制在定子内圆的安全间隙范围内，防止高速旋转时绕组端部与定子发生擦碰。铁芯的叠压系数控制在0.95以上，既保证磁路的导通效率，又预留了一定的散热间隙，配合转轴中心的轴向通风孔，可将绕组运行时产生的热量快速传导至端盖散热结构。转轴两端的轴伸长度按照通用安装标准设计，可直接匹配联轴器、带轮等传动部件的安装尺寸，无需额外加工改制，适配性较强。
