带轮组集成式直角驱动传动结构设计

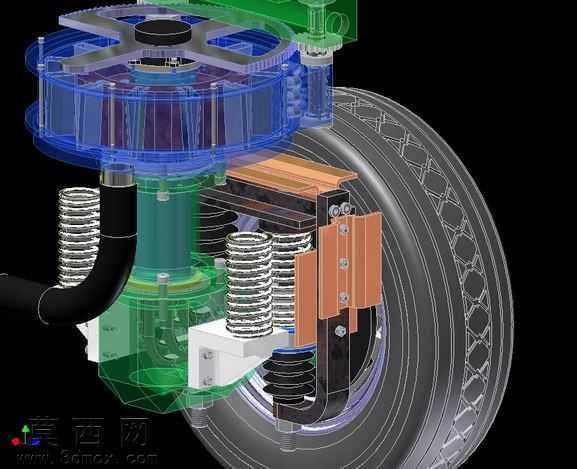

本作品为轮边集成式直角驱动传动结构，采用三维建模软件完成全参数化设计，通过透明化渲染处理清晰呈现内部传动链路与外部装配关系，不同功能部件采用差异化材质配色区分，蓝色半透明材质覆盖上部减速传动腔体，绿色半透明材质呈现中部动力转向壳体，金属质感材质还原减振弹簧、制动组件、轮辋轮胎的真实外观，铜色材质标识制动摩擦部件，黑色橡胶材质还原轮胎胎面纹理与管路外观，整体渲染层次分明，可直观观测各部件的装配位置与运动配合关系。建模过程中严格遵循机械传动设计规范，上部腔体内置齿轮传动组实现动力的直角转向传递，将竖向输入的动力转换为横向轮轴的旋转动力，匹配轮组的行进驱动需求；结构上集成多组螺旋弹簧作为减振元件，分布于驱动壳体与轮架连接位置，可缓冲行进过程中的路面冲击，同时配套设置钳式制动组件，通过摩擦片与制动盘的配合实现轮组的制动锁止，兼顾驱动、减振、制动三大核心功能。设计思路围绕轮边驱动的集成化需求展开，将直角减速传动结构与行走轮组、减振系统、制动系统进行一体化整合，省去了传统长传动轴的传动链路，缩短了动力传递路径，提升了传动效率，同时紧凑化的结构设计可有效缩减安装空间，适配小型行走设备、AGV转运小车等装备的轮边驱动场景；建模阶段对各部件的配合公差进行了参数化预留，齿轮啮合间隙、弹簧安装预压量、制动片间隙均符合通用机械设计标准，所有零部件均可实现独立拆解与装配，可直接用于后续的工程出图、运动仿真与实物样机试制，透明化的展示方式也可用于机械传动原理的教学演示，帮助学习者直观理解直角传动、轮边驱动、弹簧减振的结构逻辑与工作原理。
