明纬LPC-60-1400防水LED驱动电源结构

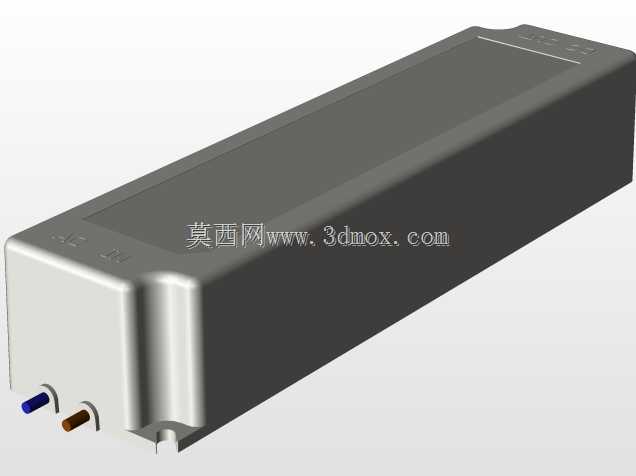

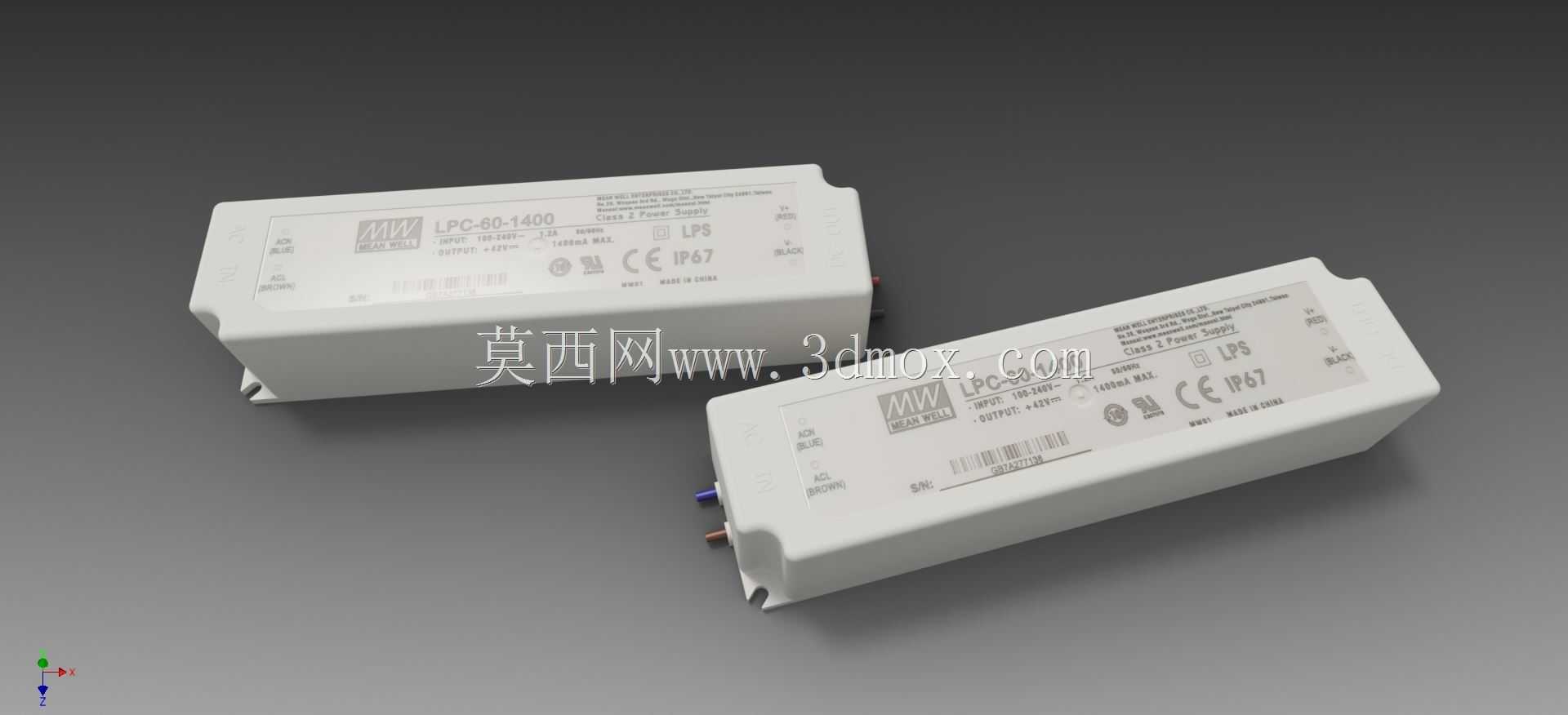

这款恒流驱动电源主要面向户外LED照明场景适配，常见于景观亮化、户外广告屏、隧道照明、路灯供电等需要长期暴露在潮湿、多尘环境的照明系统中，核心作用是将交流市电转换为适配LED负载的恒定直流输出，避免电压波动造成LED光衰加速或直接烧毁。从结构设计来看，整体采用长方条形塑封外壳，壳体边缘做了圆弧过渡处理，既减少注塑成型时的应力集中，也能避免安装过程中划伤线材或操作人员手部。外壳两端预留了线材引出位，出线位置做了密封压接结构，配合壳体整体的超声焊接工艺，能达到较高的防护等级，可直接应对户外雨淋、喷淋甚至短时浸水的使用工况，无需额外加装防水外盒。设计阶段充分考虑了安装适配性，壳体底部带有两个对称的固定耳，固定耳上开有圆形安装孔，安装时可直接通过自攻螺丝或螺栓固定在灯具壳体内部、安装支架表面，固定孔的间距经过标准化设计，能匹配市面上多数常规LED灯具的预留安装位，无需额外打孔调整。内部电路布局做了分区处理，高压输入区与低压输出区之间保留了足够的安全爬电距离，元器件排布紧凑但不拥挤，既控制了整体外形尺寸，也给散热预留了足够空间，塑壳内壁带有均匀的导热筋条，能将内部功率器件产生的热量快速传导到外壳表面散出，保证长时间满负载运行时的温度处于元器件耐受范围内。输出端采用恒流控制逻辑，不管输入电压在允许的市电波动范围内如何变化，输出电流始终稳定在额定值，能保证串联的LED灯珠发光亮度一致，不会出现局部明暗不均的问题。输入端带有过流、过压、短路保护电路，当后端负载出现短路或者输入电压异常升高时，电源会自动切断输出，避免故障扩大烧毁灯具或引发电路安全问题。外壳表面的标识区域采用激光打印工艺，标注了接线定义、参数范围、认证标识，长期户外使用不会因为紫外线照射、雨水冲刷出现标识模糊脱落的问题，方便后期运维人员接线排查。整体外形尺寸控制在紧凑型区间，既可以内置在小型投光灯、洗墙灯的灯体内部，也可以外置配合支架安装在灯杆侧壁，适配不同安装空间的使用需求，安装时无需预留过大的操作空间，接线完成后将固定耳锁付即可完成装配，能有效降低现场施工的复杂度。
