单工NPS10"150#Y型快开篮式过滤装置

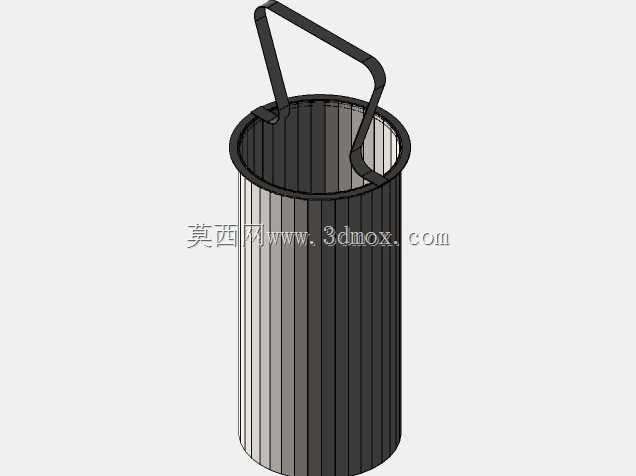

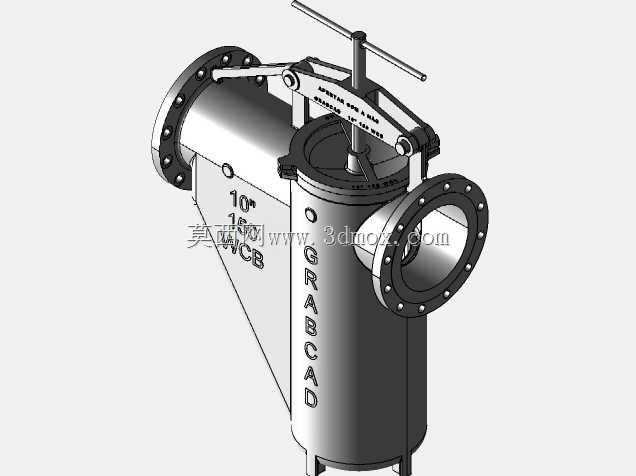

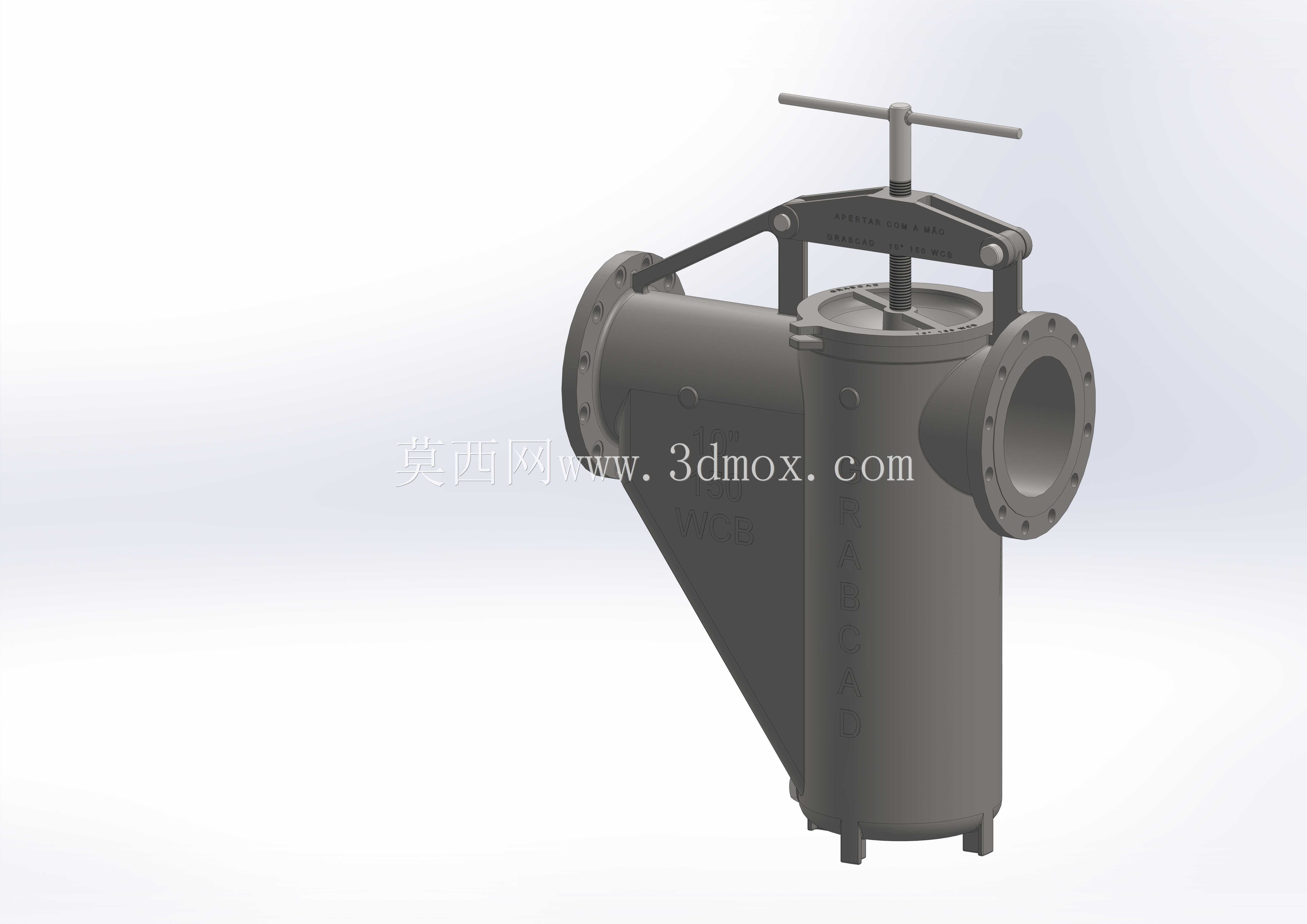

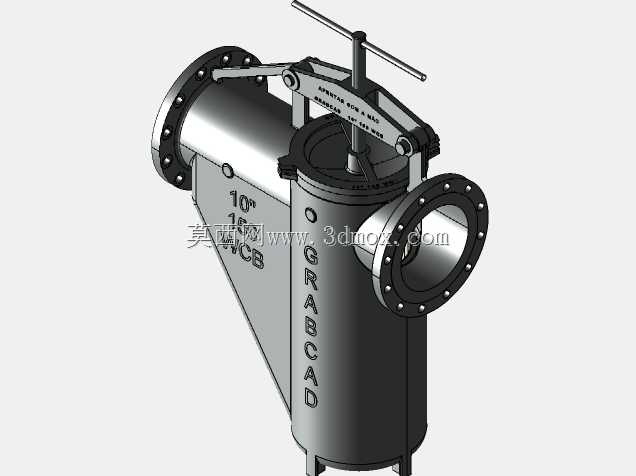

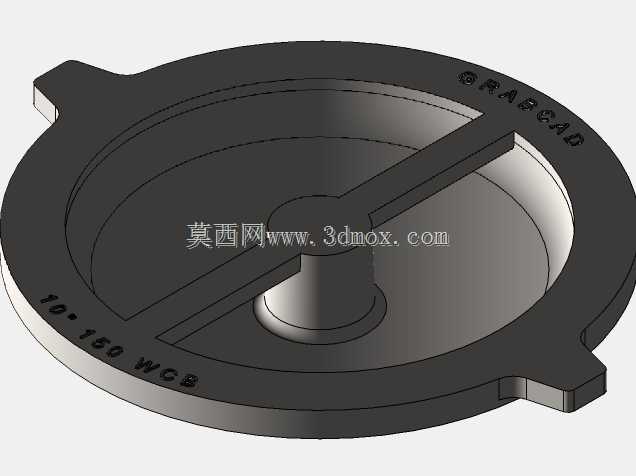

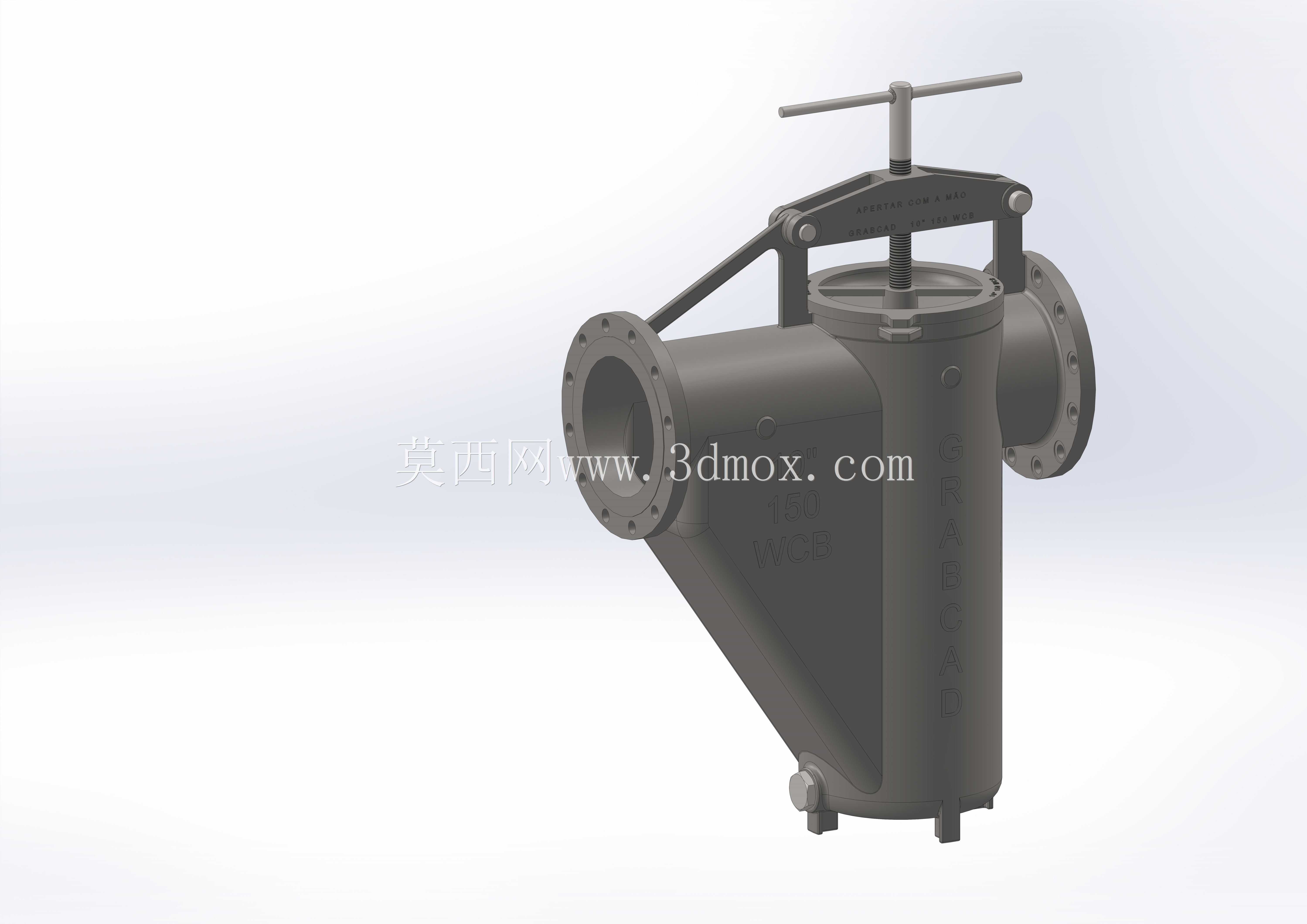

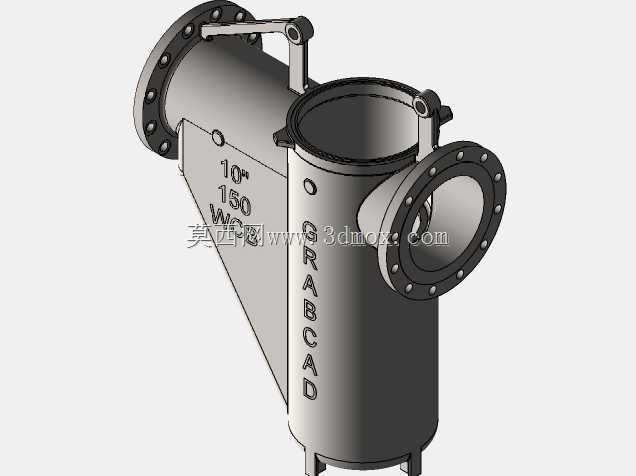

这款过滤装置主要面向公称通径10英寸、压力等级150磅级的工业流体输送管线场景，常见于石化原料输送、市政给排水主管、循环冷却水系统、轻工流体配料管线等需要在线截留流体中固体杂质的工况，安装在泵阀、换热设备、计量仪表的上游侧，避免硬质颗粒划伤密封面、堵塞流道，保障下游核心设备的运行稳定性。从结构设计来看，采用Y型斜置滤篮腔体布局，相比直通式结构流体转向角度更小，压损控制更优，同时斜置的滤腔可以容纳更大的杂质截留容积，延长在线清洗的间隔周期。顶部设置T型手摇启闭结构，配合铰接式压盖锁紧机构，不需要额外吊装工具就能快速开启滤腔，取出内置滤篮完成杂质清理，大幅降低运维的操作强度，适合需要频繁清污的连续生产管线。进出口采用标准法兰连接形式，法兰密封面、螺栓孔距完全匹配对应压力等级的管线法兰标准，安装时不需要额外制作过渡连接件，直接对接管线即可完成装配。设备底部设置三个支脚，安装时可依托支脚做承重支撑，避免大口径管线长期运行中设备自重对法兰接口造成额外弯矩，保障密封可靠性。滤腔与进出口流道做了圆弧过渡处理，避免流体在腔体内形成滞留死区，减少杂质在腔壁的沉积附着。顶部的锁紧机构采用对称铰接压块设计，启闭时受力均匀，压盖密封面不会出现偏载，能有效避免运行中出现介质渗漏问题。建模过程中对滤篮的网孔支撑结构、压盖的密封槽、锁紧螺杆的传动螺纹、法兰的密封水线都做了细节还原，可直接用于管线装配的干涉校验、运维操作的空间模拟，也可作为同参数过滤设备改型设计的基础参考模型，在做管线布局设计时，可直接导入装配体验证安装空间，提前预留顶部启闭操作的作业空间，避免后期安装后出现操作空间不足无法开盖清污的问题。
