暖通空调用美式油脂过滤装置结构设计

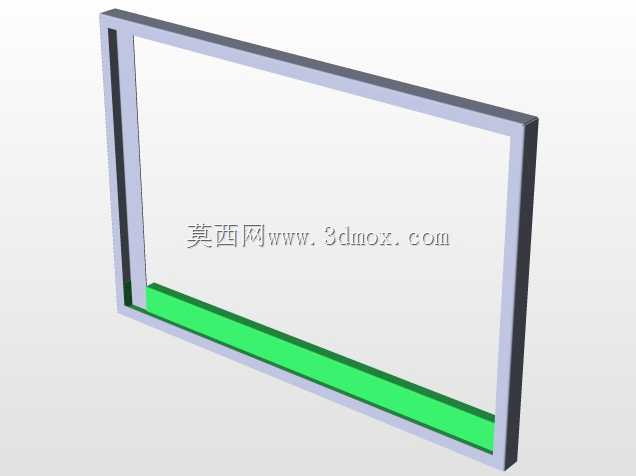

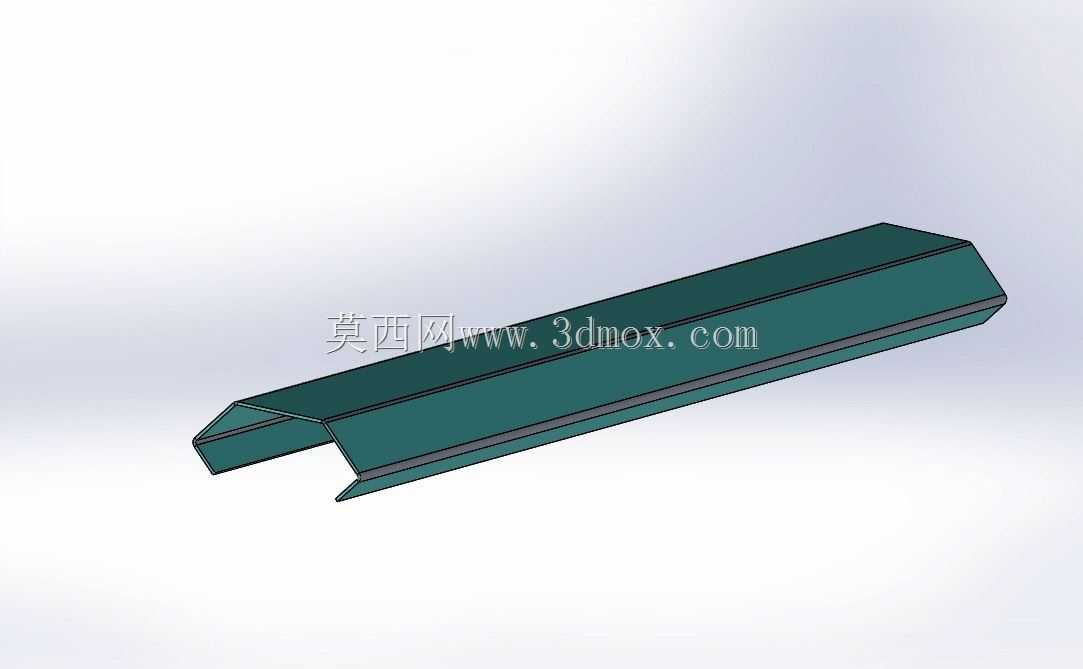

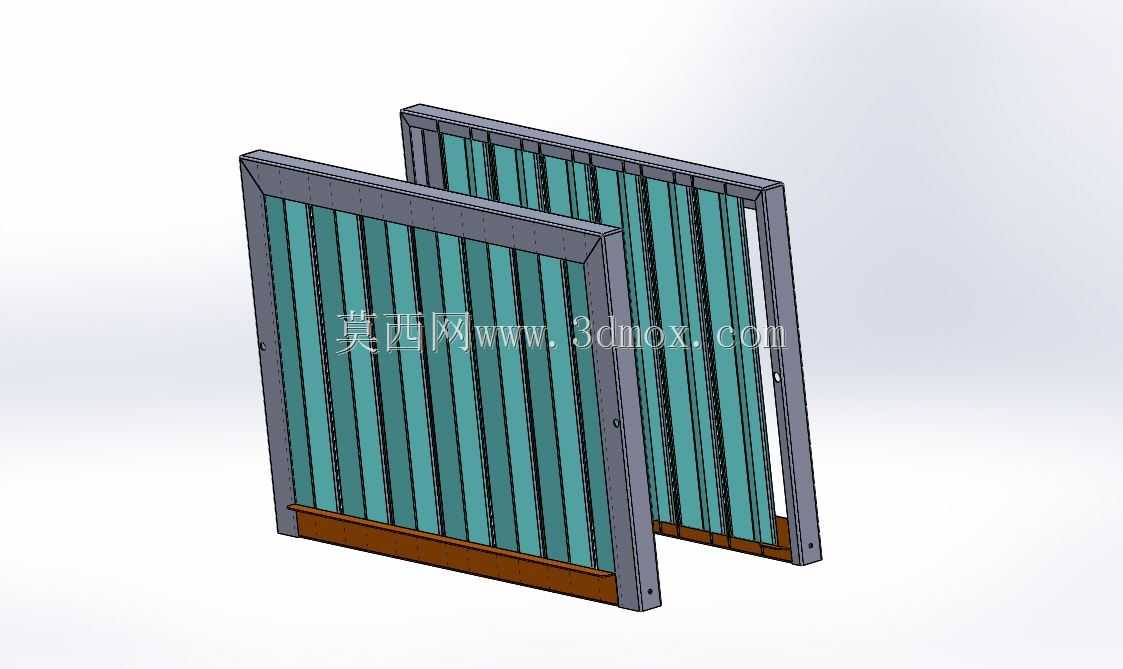

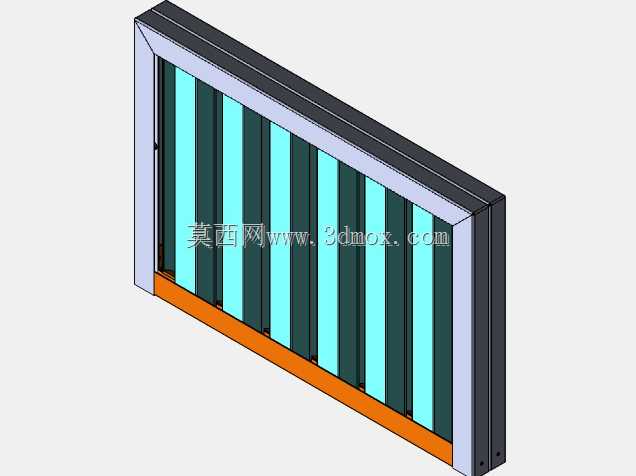

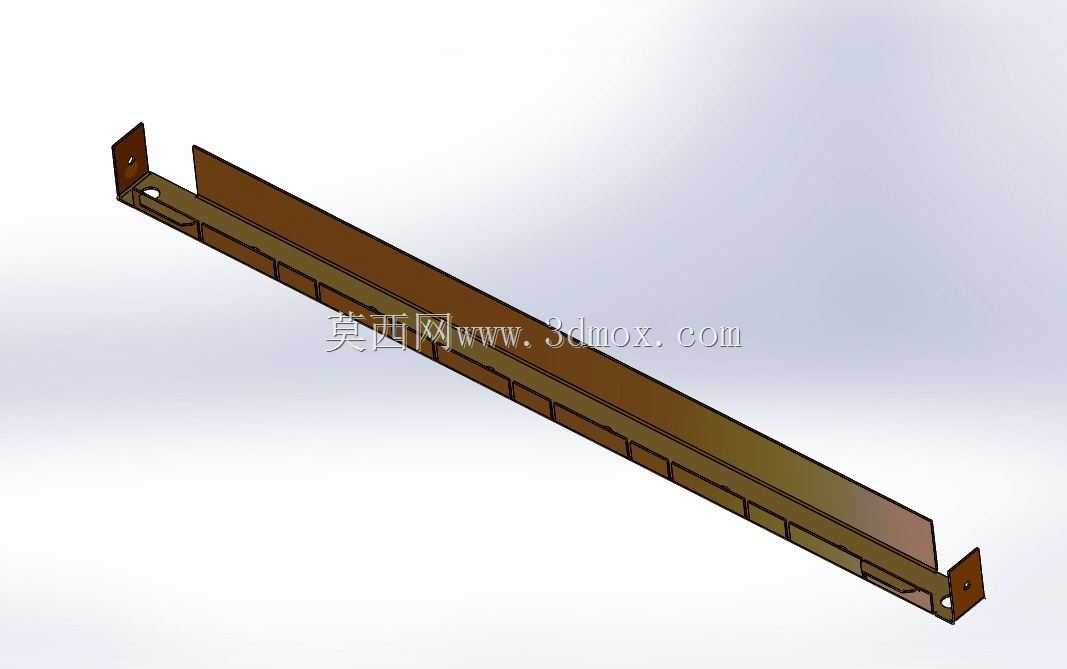

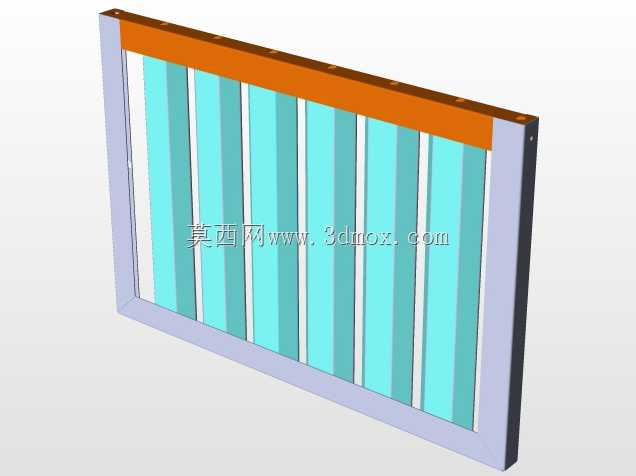

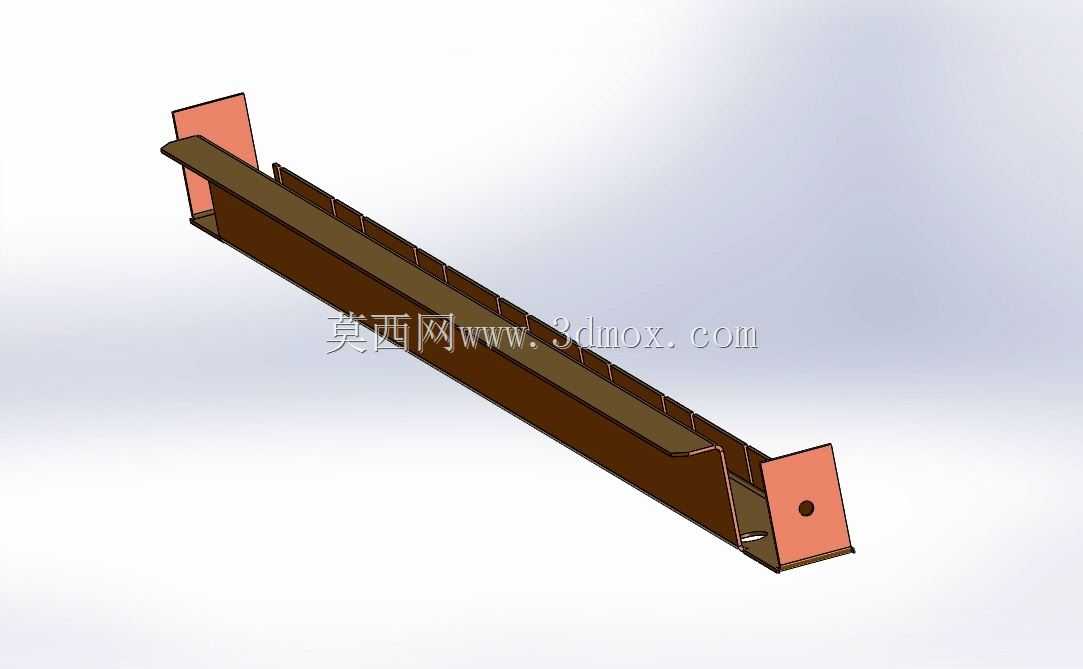

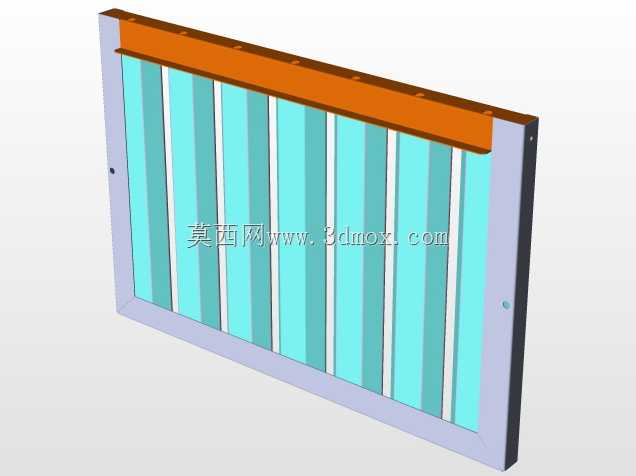

在商用暖通空调的通风管路系统中，这类板式油脂过滤装置是厨房排油烟、工业含油废气排风环节的核心前置净化部件，主要承担拦截气流中裹挟的液态油脂、固态油雾颗粒的作用，避免油污直接附着在风机叶轮、换热盘管表面，降低后续管路积油引发的消防隐患，同时延长后端净化设备的维护周期。不同于普通无纺布空气过滤器，该结构采用金属板条作为核心过滤基材，可反复清洗复用，适配高温高油的排风工况，不会出现滤材被油雾浸透破损的问题。从结构设计逻辑来看，整体采用外框加竖向过滤栅条的组合形式，外框采用折边金属板一体冲压成型，边框预留的安装孔位可直接适配标准通风风管的法兰对接尺寸，安装时可直接嵌入风管预留的过滤段插槽内，无需额外定制转接构件，单组过滤单元的厚度控制在常规风管过滤段的安装边界内，多组并排拼接时可覆盖不同截面尺寸的风管需求，相邻单元的拼接缝隙通过边框的折边结构实现自然密封，避免未过滤气流从缝隙处短路逃逸。核心过滤段采用倾斜排布的金属板条，板条之间保持均匀的过流间隙，气流穿过间隙时，携带的油脂颗粒会在碰撞、惯性作用下附着在板条表面，顺着倾斜的板条向下汇集到底部的集油槽内，可通过底部预设的排油口定期排出收集的废油，无需频繁拆解整个过滤单元。设计过程中充分考虑了日常维护的便捷性，整个过滤单元无易损易耗件，外框与过滤栅条采用可拆卸的铆接结构，清洗时可将栅条组件从外框中抽出，采用高温碱液冲洗即可去除表面附着的油污，晾干后可直接装回复用，相较于一次性过滤耗材，全生命周期的使用成本更低。同时金属材质的结构具备优秀的防火性能，即便管路内出现零星火星，也不会引燃过滤组件，符合商用厨房、工业涂装车间排风系统的消防要求。在安装边界的适配性上，该结构的外框尺寸遵循通用通风配件的模数设计，可直接替换同规格的传统板式过滤器，无需对现有风管结构进行改造，现场安装时仅需将过滤单元顺着导轨推入过滤段，关闭检修门即可完成装配，大幅降低现场施工的工作量。竖向排布的栅条结构在保证过滤效率的同时，尽可能降低了气流通过的阻力，不会额外增加风机的运行负载，在长期运行过程中，即便板条表面附着一定厚度的油污，气流阻力的上升幅度也远低于纤维滤材，可维持通风系统的风量稳定。
