马克森NPS1寸NPT螺纹截止阀结构设计

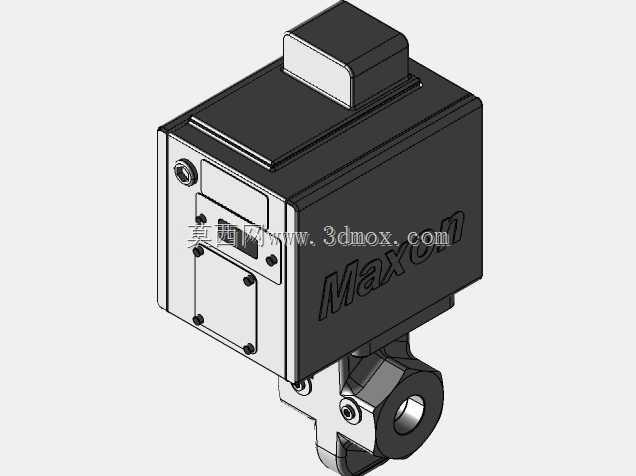

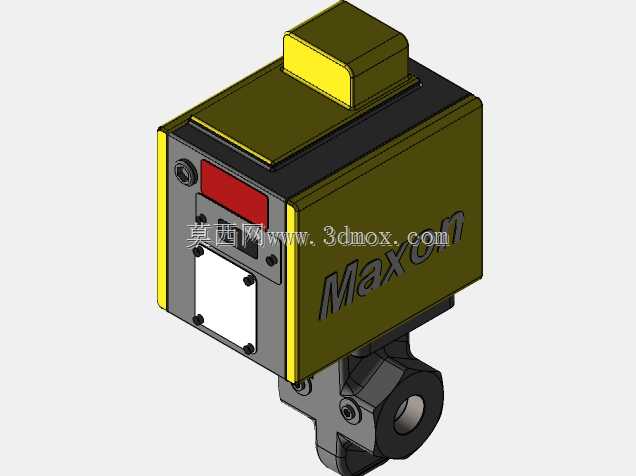

在工业燃烧控制、流体管路通断管控的场景里，这类螺纹连接的截止阀是管路系统里的核心控制元件，常被应用在中小型燃气管路、洁净流体输送管线的支路节点上，承担介质通断切换、紧急截断的功能，相比法兰连接的同通径阀门，它的安装空间占用更小，适合集成在阀岛、紧凑式阀组模块里做局部回路控制。这款截止阀采用NPT1寸锥管螺纹接口，锥螺纹的密封特性可以让它在中低压工况下无需额外密封垫片就能实现可靠的管路连接，安装时仅需按照锥管螺纹的拧紧力矩要求操作，就能避免介质渗漏问题，适配常规工业现场的镀锌钢管、不锈钢硬管的连接需求。从结构设计来看，它采用上部电磁驱动头加下部阀体的分体式布局，驱动部分的外壳做了方正的防护结构，顶部预留了接线与状态指示的安装位，侧面的状态显示窗可以直观反馈阀门的开闭状态，方便现场运维人员快速排查回路状态。下部阀体采用锻造流线型流道设计，介质流通的转折处做了圆弧过渡，能减少介质流经时的压损，同时避免流道内的介质滞留死角，适配燃气、惰性气体等洁净介质的输送场景。设计过程中优先明确了外部安装边界尺寸，整体驱动头的方正外形可以直接适配标准阀块的安装孔位，下部阀体的接口中心距、安装高度都按照常规工业阀组的排布间距做了匹配，不需要额外做转接件就能直接集成到现有阀组设计里。作为阀块集成用的阀件，它的外形尺寸完全按照实际安装需求做了等比例还原，建模时保留了所有外部安装特征，包括阀体上的固定孔位、驱动头的接线槽位置、状态标识区的结构，方便结构设计人员在做阀组排布、管路走向设计时直接调用，不需要反复核对实物尺寸调整安装间隙。在做设备选型配套时，这类截止阀常被用在燃烧器的供气管路、热处理设备的介质控制回路、小型工业锅炉的燃气管线上，它的直动式截断结构响应速度快，断电状态下可以自动复位截断，满足工业现场的安全防护要求。建模时对阀体的安装基准面、螺纹接口的同轴度、驱动头与阀体的连接定位结构都做了精准还原，能直接用于设备的装配干涉检查、安装空间校核，避免现场安装时出现部件碰撞、接线空间不足的问题。
