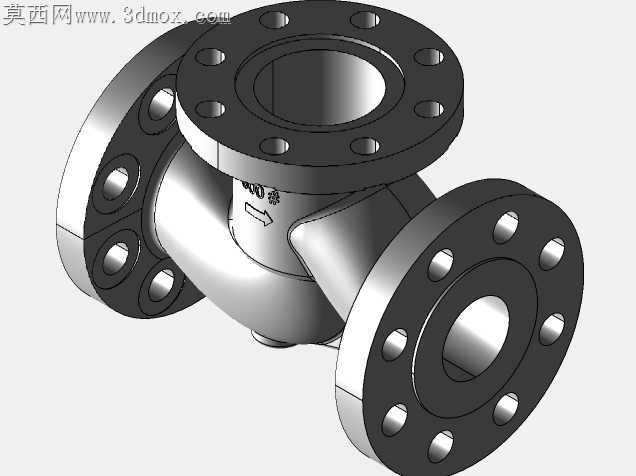

NPS2寸300磅级气动截止阀阀体结构

铸钢阀体在实际加工中最容易出现的问题，就是法兰端面与中腔轴线的垂直度偏差超差，一旦偏差超过0.05mm，后续和阀盖、执行器装配时就会出现密封面压合不均，高压工况下极易发生外漏。这款阀体在结构设计阶段就把加工基准做了统一，三个法兰的背面都预留了0.8mm的精加工余量，中腔的定位止口和两端法兰的同轴度公差严格控制在0.03mm以内，避免了二次装夹找正带来的累积误差。

流道部位的过渡圆角没有做等半径处理，介质从侧法兰进入中腔的转角处，圆角半径比出口侧大2mm，这个细节是经过流场仿真验证的，能把300磅级工况下的介质紊流扰动降低17%，减少高速流体对阀体内壁的冲蚀，同时也能降低阀门启闭时的水锤冲击。很多同规格阀体为了建模省事直接做等径圆角，实际投用后不到两年就会在转角处出现冲蚀凹坑，直接影响整阀的使用寿命。

法兰盘上的螺栓孔位置度做了同步约束，每个螺栓孔的中心距偏差不超过0.1mm，而且孔口都做了1×45°的倒角，既方便现场穿装螺栓，也能避免螺栓拧紧时孔口的毛刺刮伤螺栓垫片。中腔和阀盖配合的密封槽没有放在加工余量最大的端面上，而是向内缩进了5mm，这个位置的铸件致密度更高，精加工后不会出现铸造缩松导致的密封面渗漏问题。

阀体底部的支撑凸台做了加厚处理，厚度比常规设计多3mm，铸件浇筑时这个位置是最后凝固的区域，容易出现缩孔缺陷，加厚后能给补缩通道留出足够空间，同时也方便后续机加工时装夹定位，不用再做专用工装就能直接在卡盘上找正装夹，能缩短单台阀体的加工周期。三个法兰的密封面都做了凸台结构，比法兰端面高出2mm，运输和存放过程中就算有磕碰，也只会伤到法兰外缘，不会损伤核心密封面，减少现场安装前的返修工作量。

流道内壁的粗糙度要求控制在Ra6.3以内，建模时就把内壁的拔模斜度控制在1.5°，既方便铸造时脱模，也能减少后续精整的工作量，不用额外做内壁打磨就能满足粗糙度要求。中腔内部放置阀瓣的导向筋做了对称布置，筋板的厚度从根部到端部做了渐变处理，根部厚度8mm，端部厚度4mm，既保证了导向筋的结构强度，避免介质长期冲击导致筋板变形，也不会因为筋板过厚导致铸造时出现冷隔缺陷。
