带散热风叶的多级齿轮减速传动结构

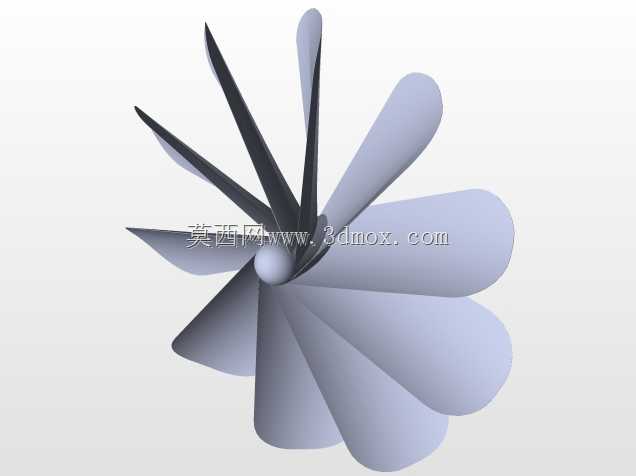

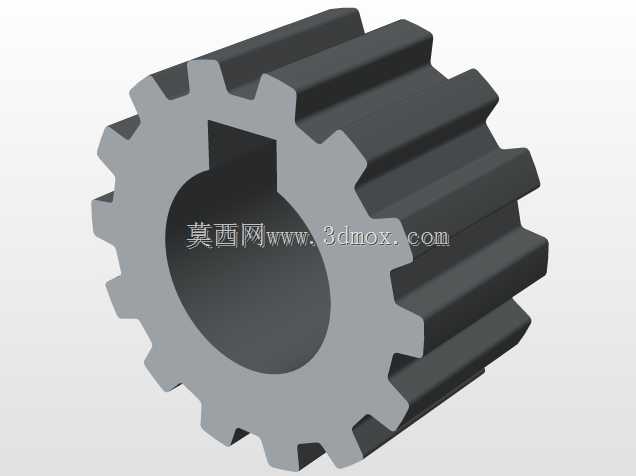

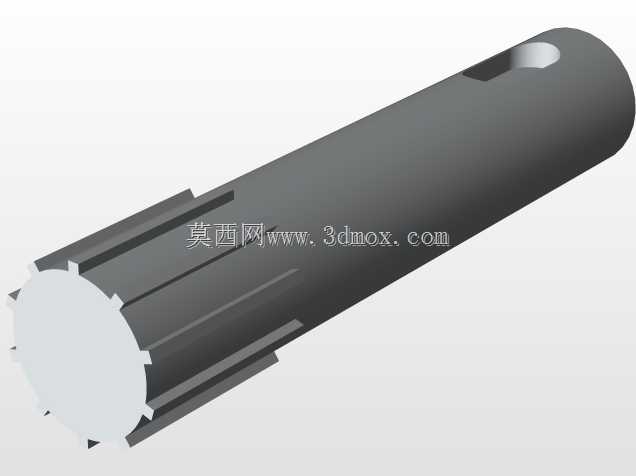

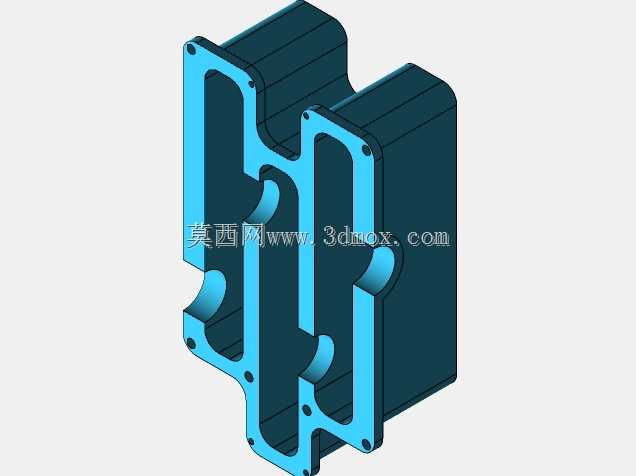

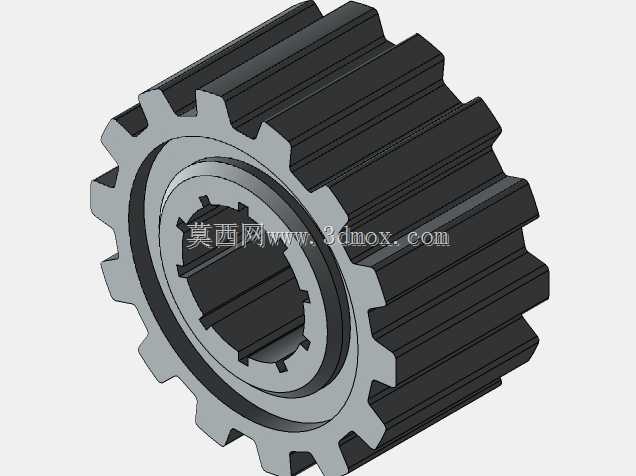

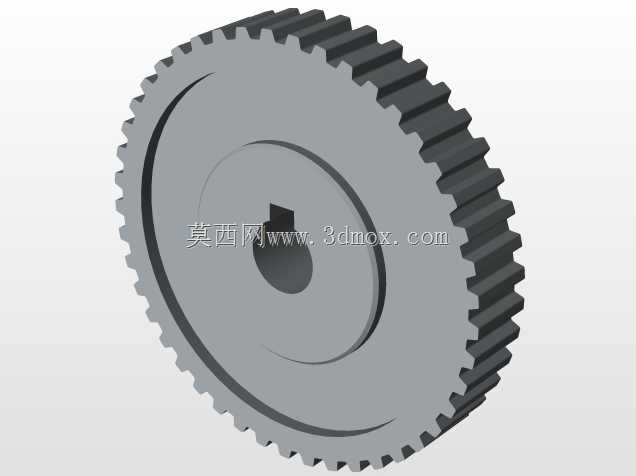

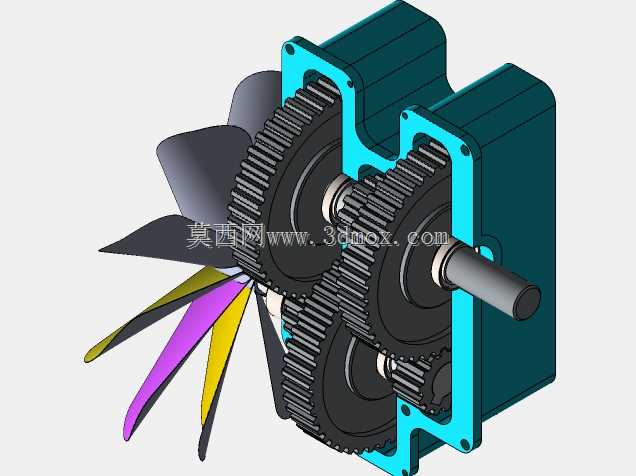

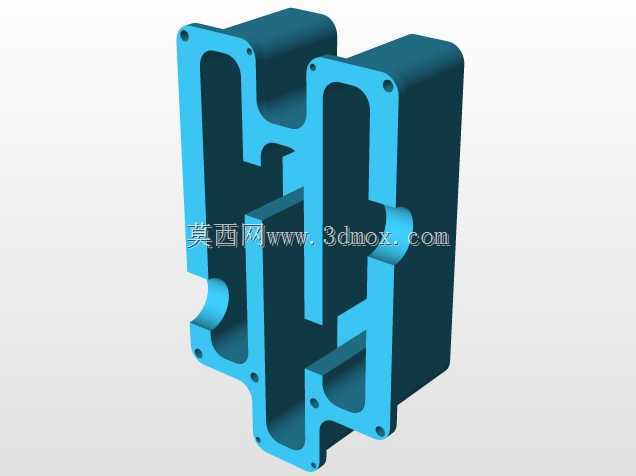

这套多级齿轮传动结构，核心是通过多组不同齿数的圆柱齿轮啮合，实现输入高转速到输出低转速的扭矩放大，适配各类需要低转速大扭矩输出的动力传递场景。输入端集成的轴流风叶，会随输入轴同步转动，在设备持续运行过程中，带动箱体内外空气形成对流，带走齿轮啮合、轴承转动过程中产生的摩擦热量，避免箱体内润滑脂温度过高导致粘度下降、润滑失效的问题，延长内部传动件的使用寿命。从结构布局来看，多根平行排布的传动轴通过轴承固定在箱体两侧的端板上，齿轮按照传动比逐级排布，相邻轴上的齿轮互相啮合，动力从输入轴进入后，经过每一级齿轮副的减速，最终从伸出箱体的输出轴传出，这种定轴轮系的布局传动效率稳定，运行过程中振动小、噪音低，适合长时间连续运转的工况。箱体采用剖分式结构，两侧的蓝色端板通过紧固件与深腔式的箱体主体连接，既可以保证各传动轴的安装定位精度，也方便后期拆解维护、更换磨损的齿轮或轴承件，输出轴伸出端预留了足够的安装空间，可以直接连接联轴器、链轮或者带轮，适配不同设备的动力接入需求。设计过程中，各齿轮的齿宽、模数都按照传递扭矩的大小做了匹配，轴肩位置做了限位结构，避免齿轮在运转过程中出现轴向窜动，风叶的叶片角度经过优化，在较低转速下也能产生足够的风量覆盖整个齿轮啮合区域，不需要额外加装独立散热装置就能满足常规工况下的散热需求。安装边界上，箱体底部预留了平整的安装基面，端板上的定位孔可以直接配合螺栓固定在设备机架上，不需要额外制作转接安装板，输入轴与输出轴的中心距、轴伸长度都按照通用安装尺寸设计，能够直接替换同规格的常规减速传动部件，适配输送线、小型加工设备、农用机具等多种场景的动力传输需求，整体结构紧凑，在有限的空间内实现了大传动比的减速效果，同时兼顾了散热性能与维护便利性。
