2匹冷凝机组配套动力集成结构设计

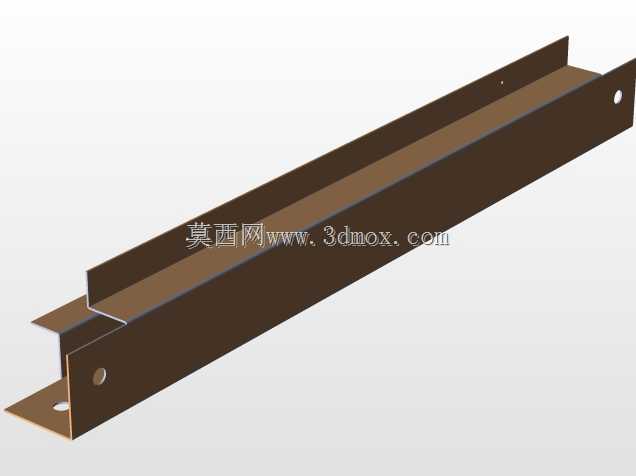

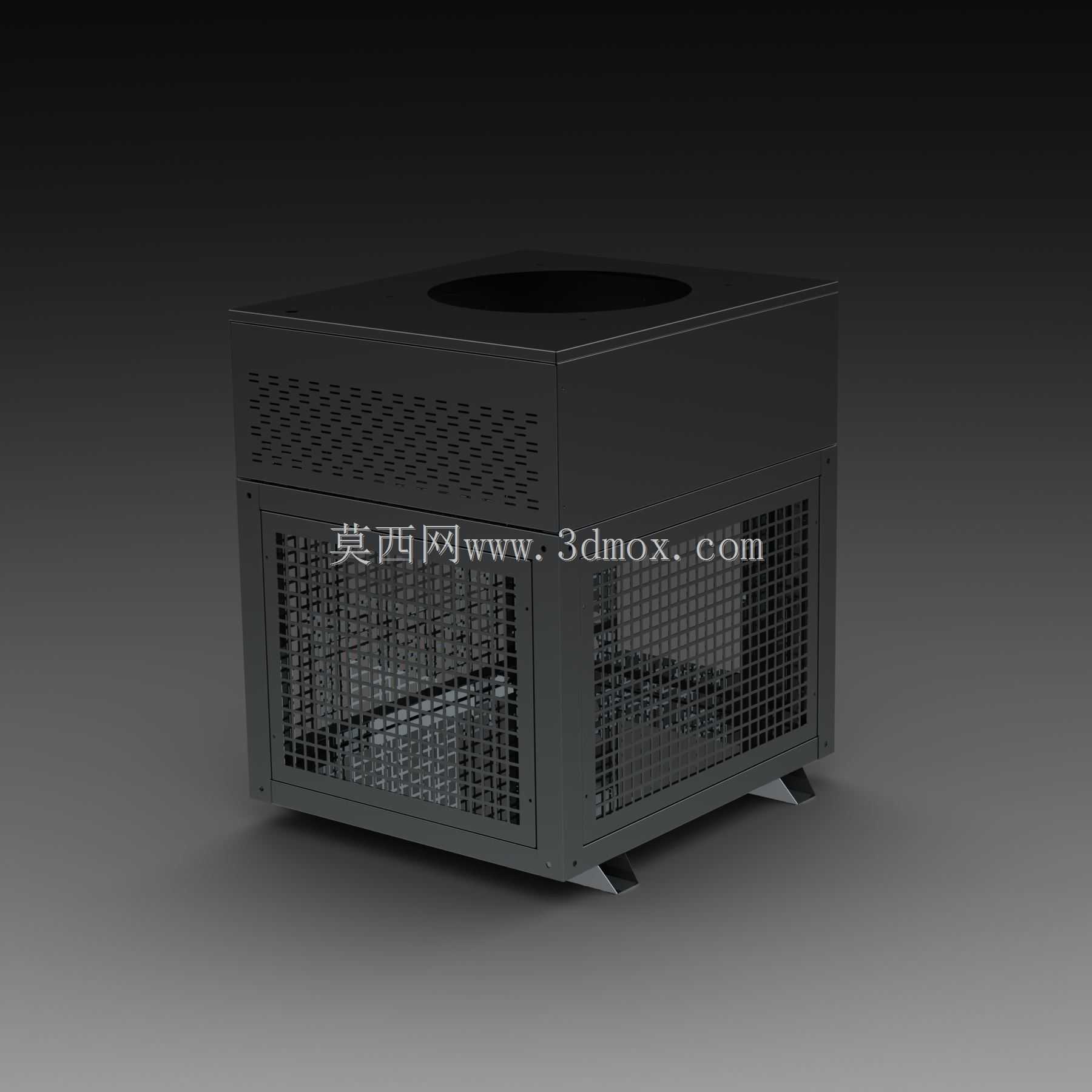

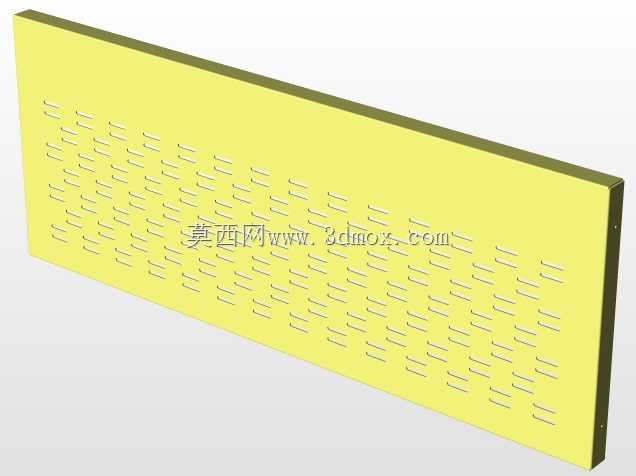

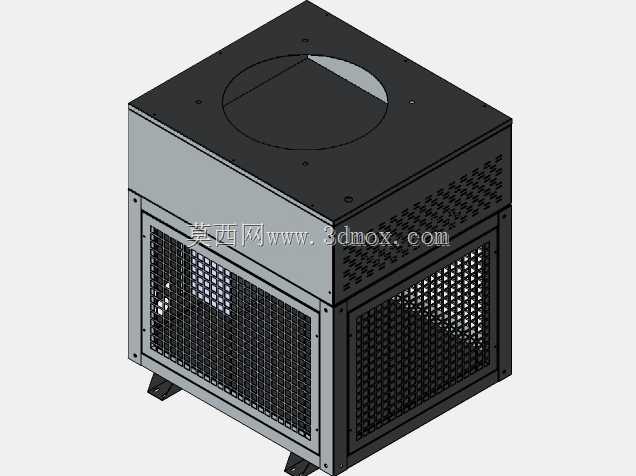

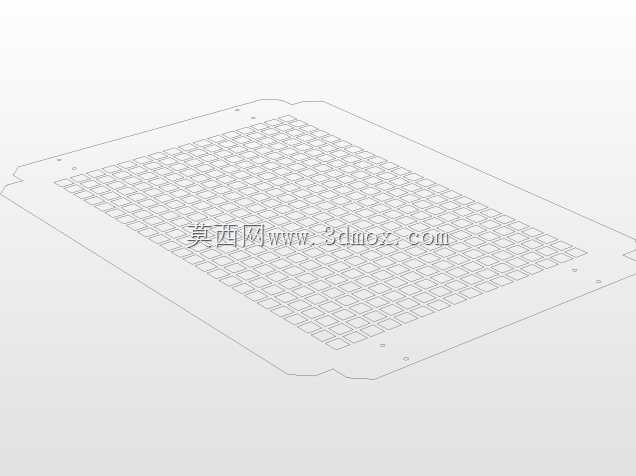

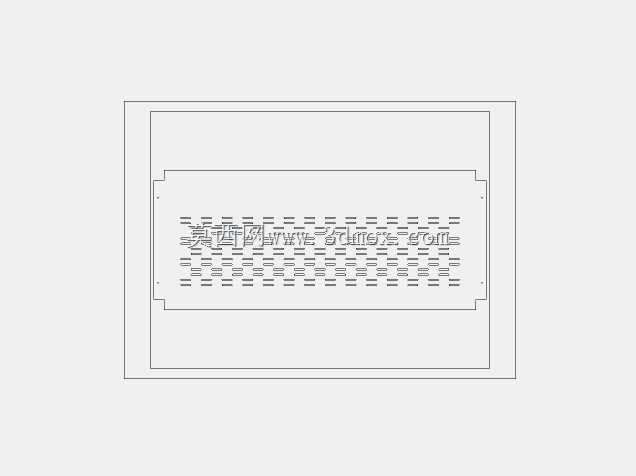

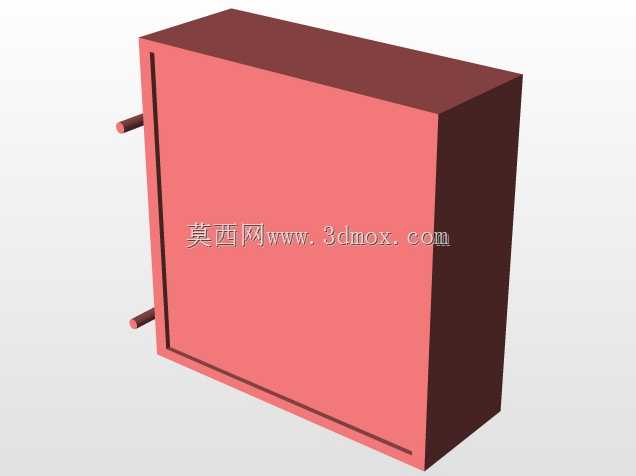

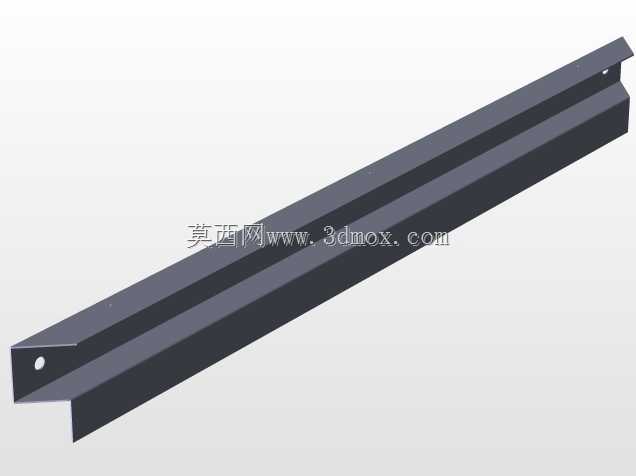

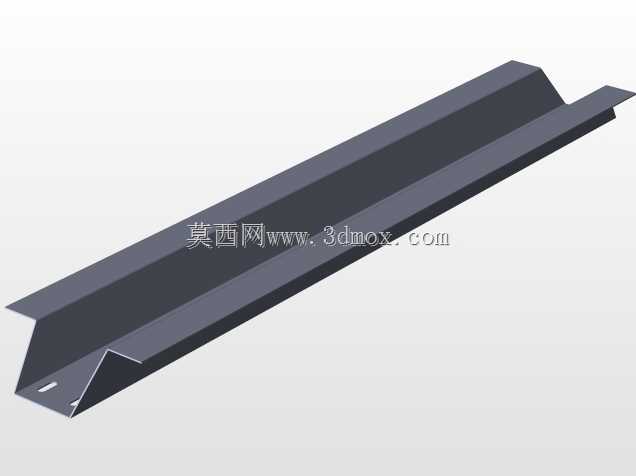

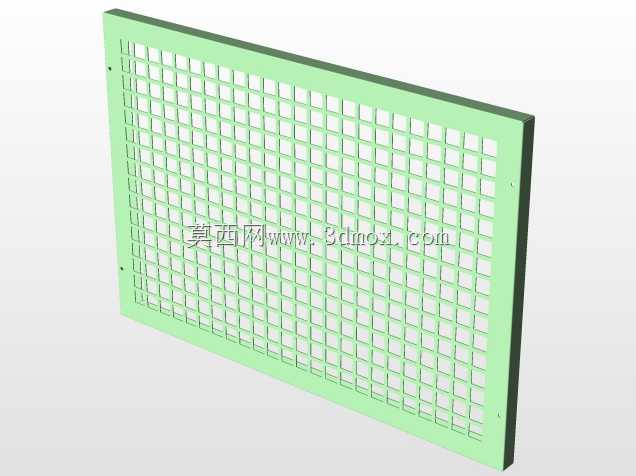

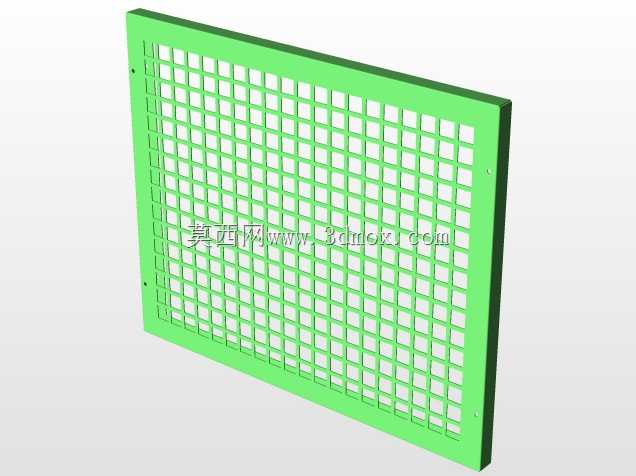

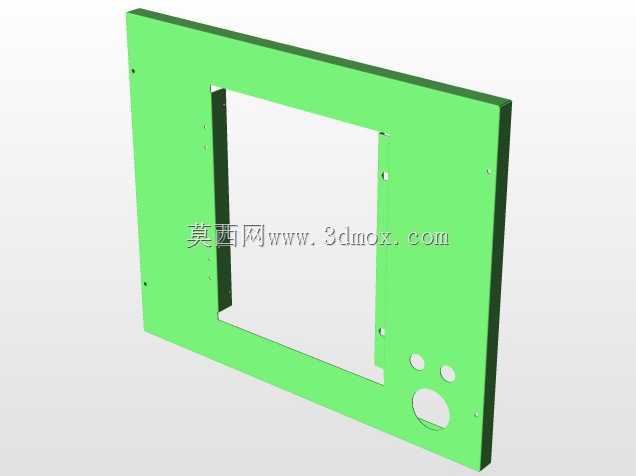

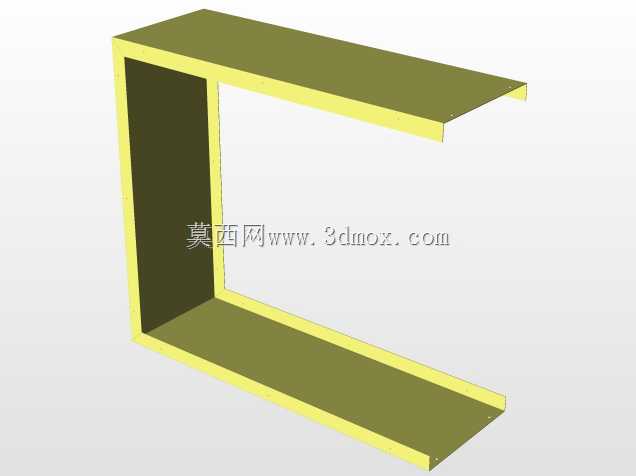

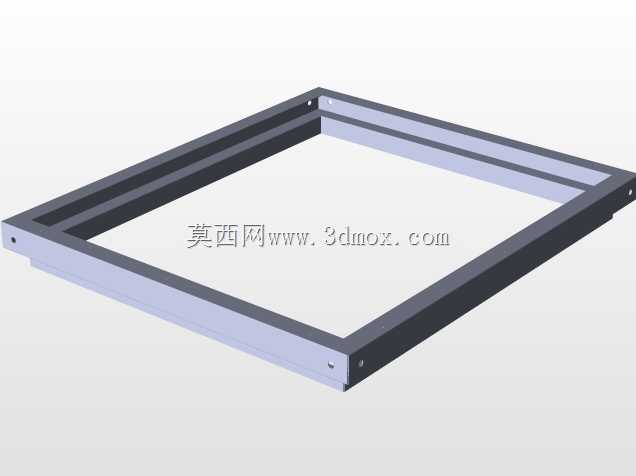

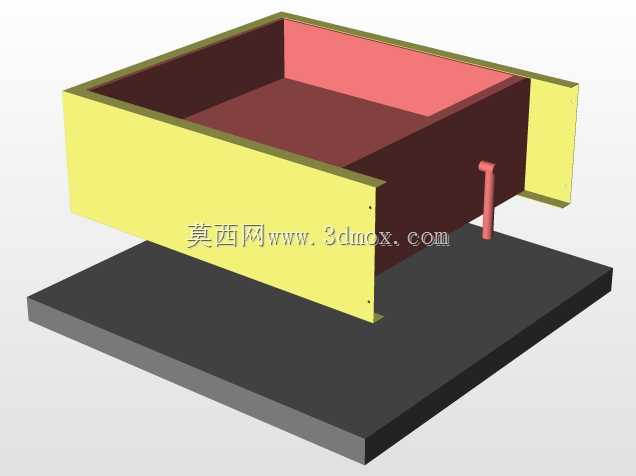

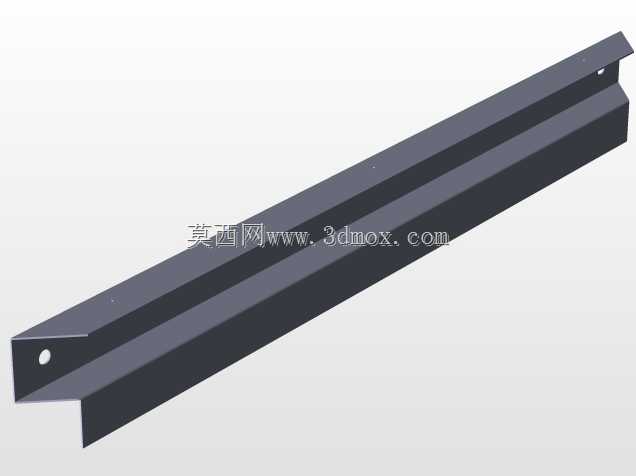

该集成结构主要面向小型商用制冷场景的配套动力需求，常见于便利店冷藏柜、小型冷库、工业低温冷却工位的外置冷源单元，承担制冷循环里的气态冷媒压缩、热量向外散逸的核心功能，和常规分体式冷凝结构不同，这套设计把动力输出端和冷凝换热段做了一体式集成，省去了现场安装时的动力对接工序，能大幅缩减现场施工的装配周期。从结构设计逻辑来看，整体采用立方型壳体布局，顶部预留圆形轴流风机安装位，运行时风机向上抽风形成垂直风道，外界冷空气从壳体下部的网格通风格栅进入，流经内置的冷凝盘管、动力组件散热面后从顶部排出，这种下进上出的风路设计能避免热风回流，提升换热效率的同时，也能减少地面扬尘对内部换热翅片的附着堵塞。壳体侧面的格栅采用等距冲孔网格结构，既可以保证足够的通风通流面积，又能形成物理防护，避免运维过程中人员误触内部高温部件或者运动传动件，格栅的冲孔尺寸经过匹配计算，在满足防护等级要求的前提下，把通风阻力控制在合理区间，不会额外增加顶部风机的运行负载。底部设计有四个凸起的支撑脚，将整机抬离安装基面一定距离，一方面可以隔绝地面的积水、潮气对壳体底部的腐蚀，另一方面也给底部预留了走管、接线的操作空间，安装时冷媒管路、供电线缆可以从底部间隙直接接入，不需要在壳体额外开设大尺寸的穿管缺口，能更好保证壳体的结构整体性。设计过程中对安装边界做了充分考量，整体立方外形的棱边都做了小尺寸倒角处理，避免运输、安装过程中剐蹭操作人员，壳体的钣金拼接处采用折边咬合加紧固件固定的方式，相比满焊结构更便于后期拆解维护，日常检修时只需要拆除对应面的紧固件就能掀开侧板，接触到内部的动力组件、换热管路，不需要整体拆解壳体。动力集成段和冷凝段的内部安装位做了模块化分区，动力组件通过减震垫固定在壳体底部的安装梁上，运行时的震动会被减震垫吸收，不会传递到壳体引发共振噪音，冷凝盘管则通过卡扣固定在壳体中部的支架上，和动力组件之间预留了足够的检修间隙，运维人员可以在不拆卸其他部件的情况下完成盘管清洁、管路检漏等常规操作。顶部的风机安装位做了翻边强化处理，能承受风机长期运行的震动载荷，避免长期运行后安装位出现钣金变形、风机移位的问题，风机外圈预留了防护网的安装点位，可根据现场使用需求选配防护网，进一步提升使用安全性。
