汽车双横臂独立悬架结构三维设计

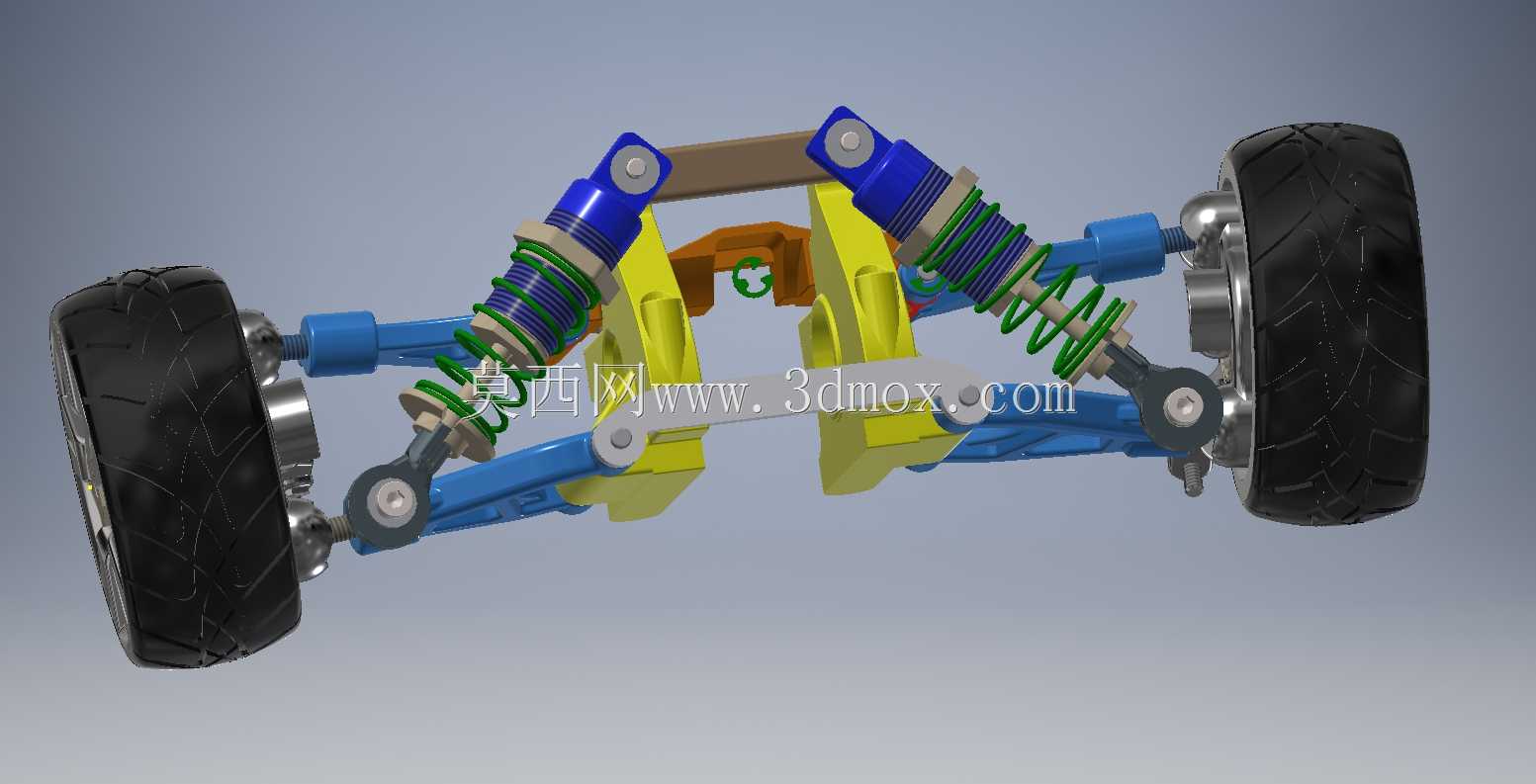

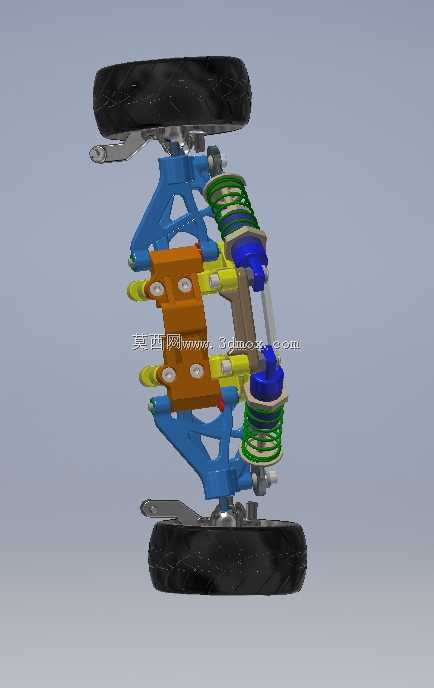

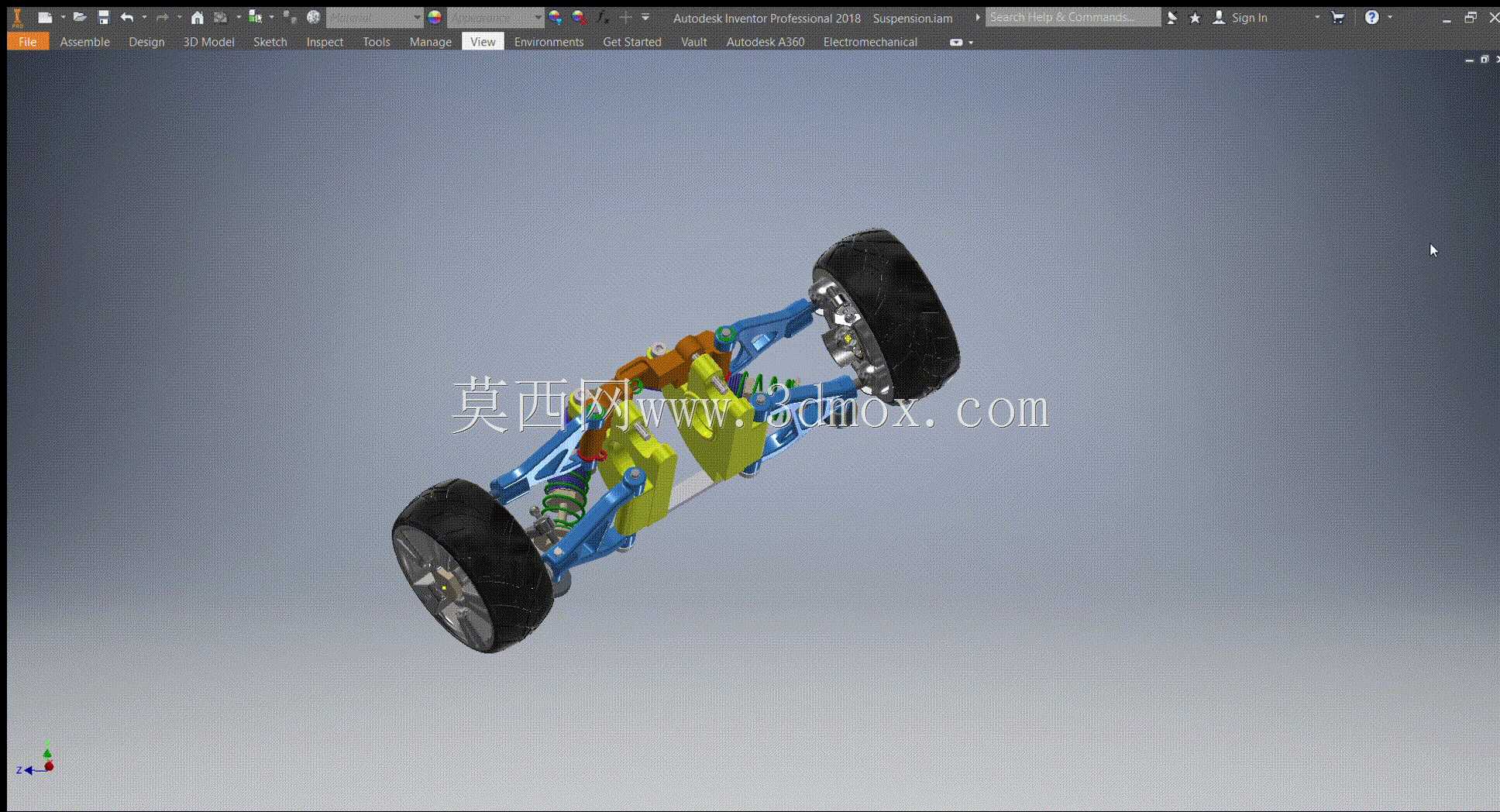

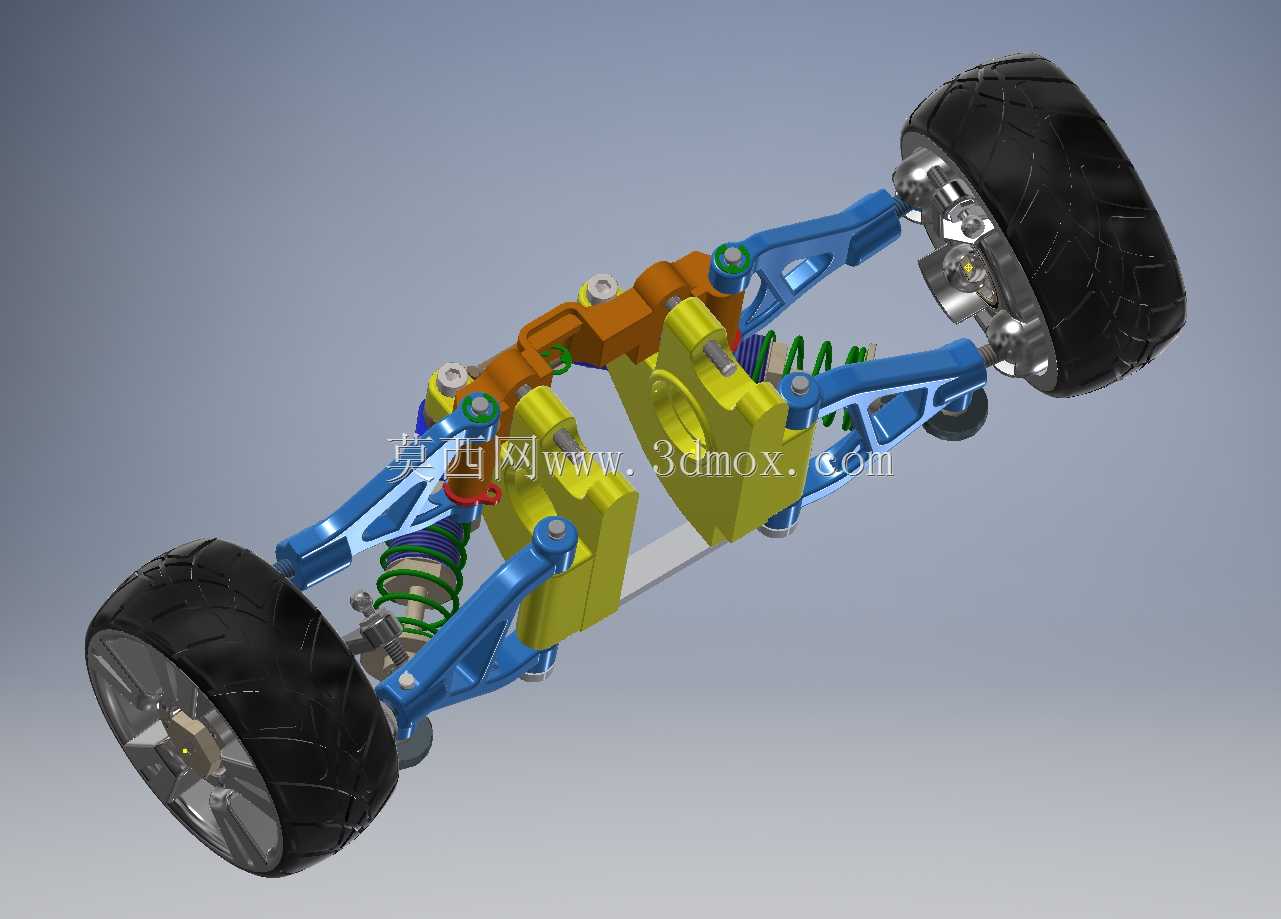

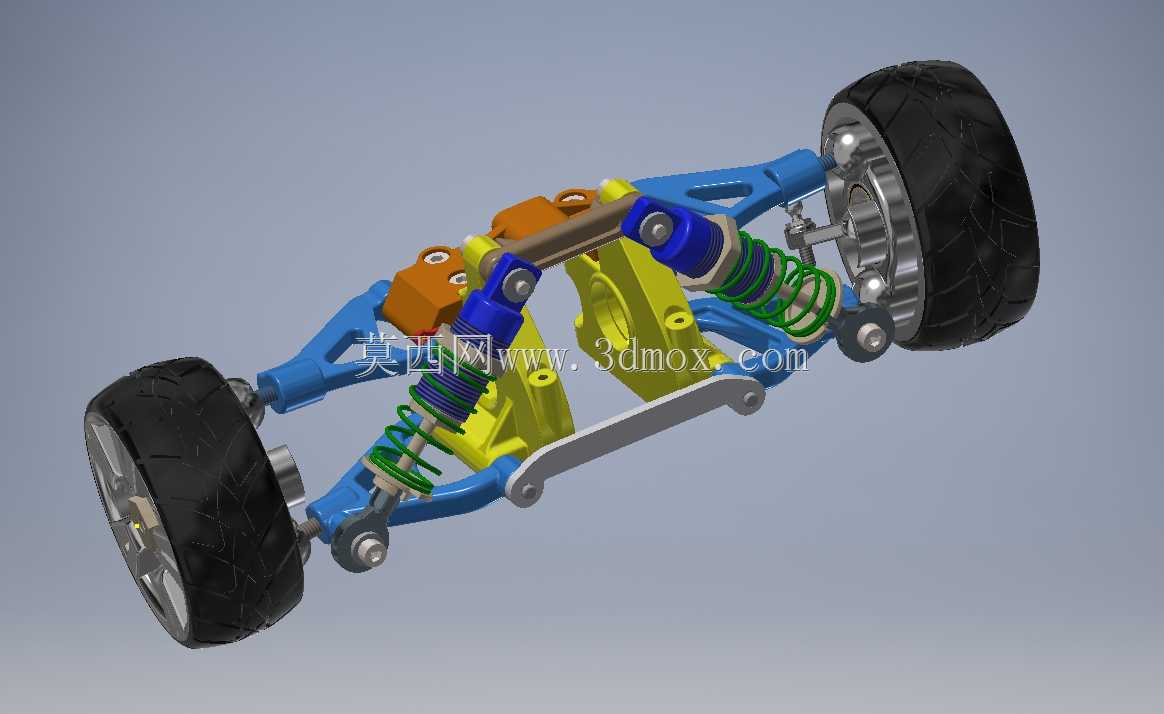

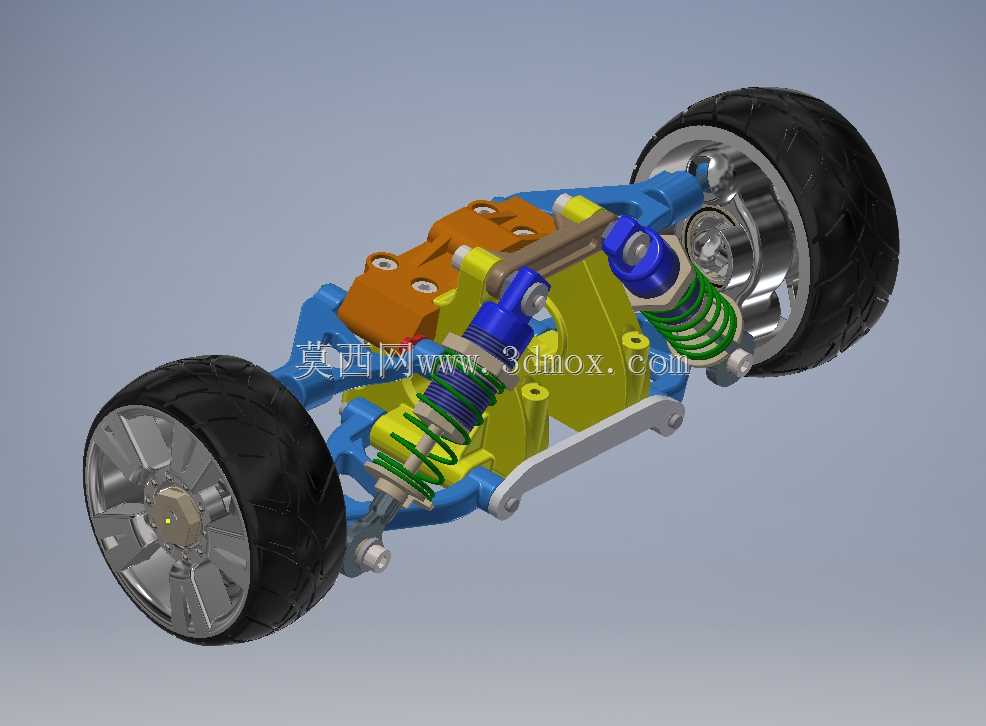

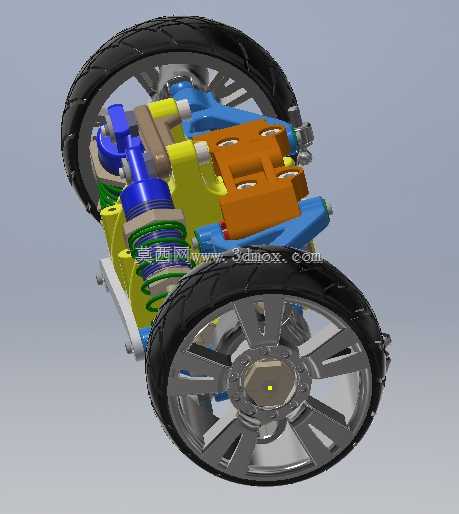

这套悬架结构主要应用于乘用车辆前轮独立悬挂系统，在整车底盘布局中承担着连接车轮与车架、传递多维载荷、缓冲路面冲击的核心作用，区别于非独立悬挂的硬连接形式，该结构可实现两侧车轮独立跳动，大幅降低不平路面传递至车身的振动幅度，同时兼顾操控稳定性与乘坐舒适性。从结构组成来看，整套机构包含上下控制臂、转向节、螺旋弹簧与阻尼减震器、横向稳定杆连接端、轮毂安装座等核心部件，上下控制臂采用不等长双横臂布局，通过橡胶衬套与副车架安装点铰接，可在车轮上下跳动时精准约束车轮外倾角变化轨迹，避免轮胎出现异常偏磨，同时保证转向过程中轮胎接地面积始终处于最优区间。设计过程中优先考虑了安装边界的适配性，轮毂安装座的螺栓孔位参数匹配常规乘用车辆轮毂规格，控制臂与车架连接的铰接点位置预留了足够的衬套压缩空间，减震器上端安装座的角度经过多轮运动仿真校核，在车轮全行程跳动过程中不会与周边翼子板、车架纵梁发生运动干涉。螺旋弹簧的刚度匹配与减震器阻尼参数经过协同调校，可在压缩行程中吸收路面凸起带来的冲击能量，回弹行程中通过阻尼阀系限制弹簧往复振动，避免车身出现多余的抛跳感。横向稳定杆的连接端集成在下控制臂上，可在车辆侧倾时通过杆身扭转变形提供额外的侧倾刚度，减少过弯时的车身侧倾角度。整套结构的运动副全部采用铰接形式，各部件之间的运动间隙经过严格校核，既保证动作顺滑无卡滞，又避免间隙过大导致底盘行驶过程中出现异响。在实际装车场景中，该悬架结构可适配前置前驱、前置后驱等多种动力布局车型，转向节上预留的刹车卡钳安装位可适配浮动式、固定式等多种卡钳规格，轮速传感器、ABS齿圈的安装位置也做了集成化设计，减少后期加装的改动量。
