拖车扭力轴带制动鼓总成结构设计

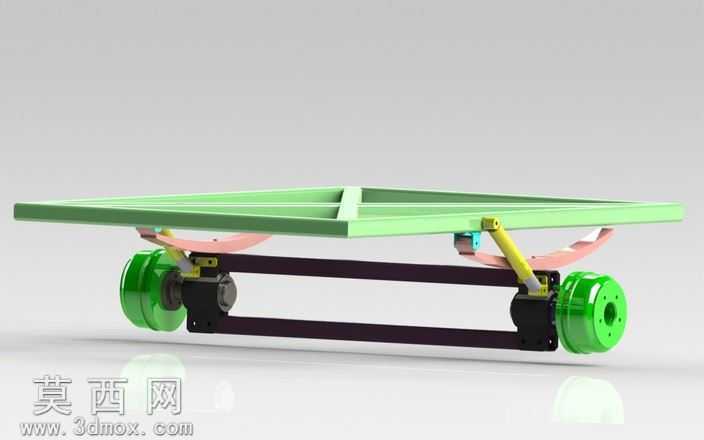

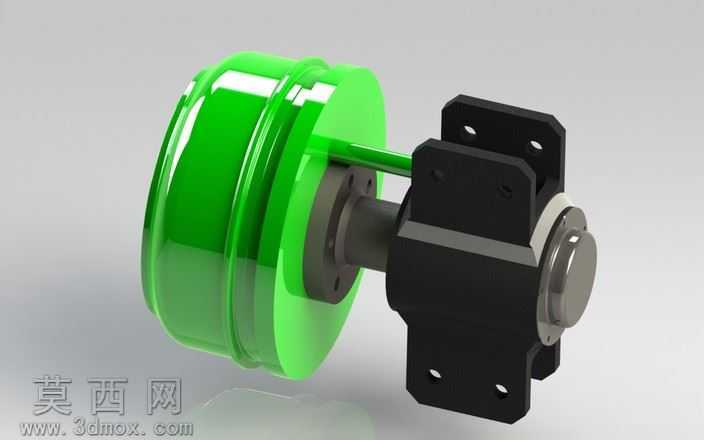

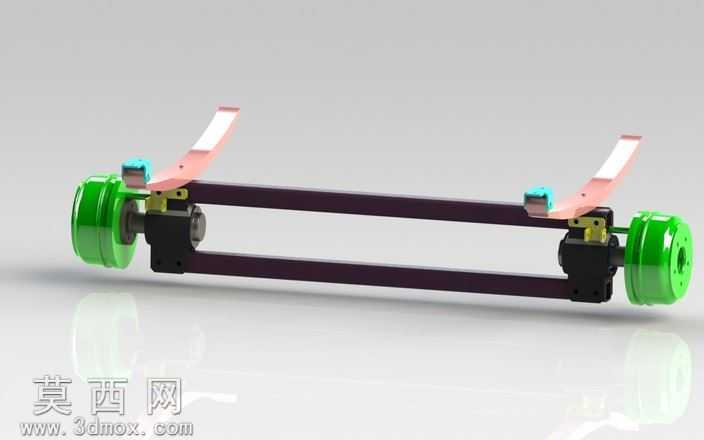

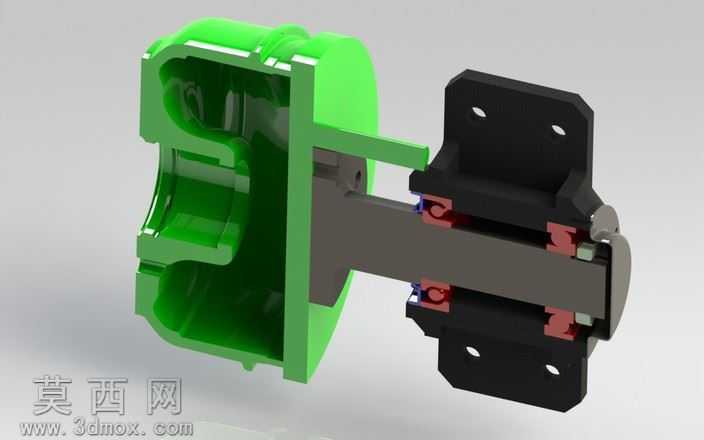

本作品为拖车扭力轴带制动鼓总成的三维设计方案，整体建模过程严格遵循机械设计的装配逻辑，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装，确保各部件的配合关系完全符合真实机械结构的运行要求。建模阶段针对不同零件的功能特性做了差异化处理：左侧的制动鼓部件采用亮绿色外观材质区分，建模时还原了鼓体的薄壁回转结构，表面做了高光泽抛光材质渲染，清晰展现鼓体内外的圆弧过渡、安装法兰的螺栓孔位布局，法兰端面与轴体配合的止口位置做了精准的尺寸约束，保证装配时的同轴度要求。中间的轴体部分采用深灰色金属材质，还原了阶梯轴的结构特征，对应轴承安装位、轴端密封安装位、轴螺母锁紧位都做了对应的轴肩、退刀槽结构设计，各轴段的直径、长度参数匹配选用的标准件尺寸，其中轴承选用SKF标准型号，轴端密封采用SIMRIT标准密封件，轴螺母匹配弗鲁克流体标准件规格，所有标准件的安装位尺寸都严格对应选型参数，避免出现装配干涉问题。右侧的安装支架采用黑色哑光金属材质，建模时还原了支架的块状安装结构，四个安装孔位的位置度做了精准约束，支架与轴体配合的安装面做了平面度处理，保证支架安装后轴体的回转精度。设计过程中最具复杂度的是枕块（挡盘）部件，该部件既可以采用单个块体经机械加工成型，也可以拆分为三个独立部分加工后再通过焊接工艺拼接成型，建模时同时预留了两种加工工艺的结构参考，拆分后的三个部件都设计了对应的焊接坡口结构，方便后续加工工艺的选择。整体装配完成后添加了对应材质的渲染效果，不同零件采用差异化颜色区分，方便快速识别各部件的位置与装配关系，所有运动部件都保留了合理的运动间隙，静态下可直观展现扭力轴的整体结构布局、各部件的连接逻辑，可用于拖车悬挂系统的结构参考、教学演示或者相关零部件的设计选型参考，模型的各零件都保留了可编辑的参数特征，方便后续根据实际使用需求调整尺寸参数、更换适配的标准件型号。
