拖车悬挂承载轴结构设计方案

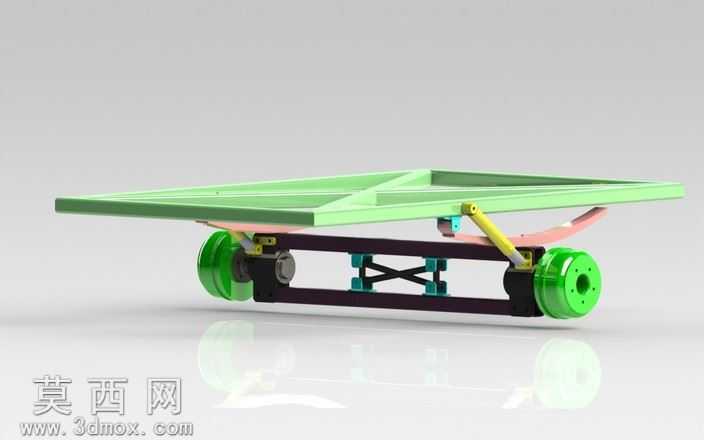

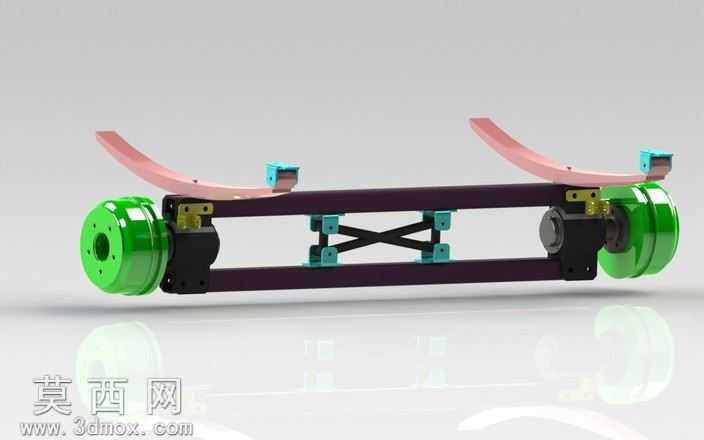

本作品为小型拖车的行走承载轴总成三维设计，建模过程中采用自底向上的装配思路，先完成单个零件的参数化建模，再按照实际装配约束完成整体组合，所有配合关系均参考真实机械装配逻辑，保证转动副、连接副的运动合理性。模型渲染阶段针对不同部件赋予了差异化材质：承载平板采用带加强筋的轻质金属材质，表面做哑光绿色喷塑处理，还原实际拖车货台的耐磨防护质感；轴梁主体采用高强度碳钢材质，表面做发黑防锈处理，呈现深黑色哑光金属质感；减震连接臂采用黄色工程塑料与金属衬套结合的材质表现，清晰区分功能部件；行走轮采用亮绿色工程塑料轮毂搭配黑色橡胶轮面，还原轻量化拖车轮组的真实视觉效果。结构设计上，该轴总成采用横梁式承载主体，中部设置交叉式加强筋结构提升轴梁抗扭性能，避免重载下的形变问题；两侧轮组通过带减震功能的摆臂与主横梁连接，摆臂与横梁之间设置弧形缓冲件，可在行驶过程中吸收路面颠簸带来的冲击力，提升拖车行驶稳定性；承载平板底部通过多组连接座与轴梁固定，平板底面设置纵横交错的加强筋结构，在降低整体重量的同时保证货台的承载能力，避免货台受压凹陷。设计过程中充分考虑小型拖车的使用场景，整体结构紧凑，零件通用性强，轮组间距、轴梁长度、安装孔位均参考通用小型拖车的标准尺寸设计，可直接适配同规格的平板拖车改装与设计参考，所有运动部件均预留了合理的装配间隙，避免实际生产装配中出现干涉问题，减震结构的行程设置也经过反复校核，保证在常规颠簸路面下不会出现摆臂撞击限位的问题，兼顾了结构强度与使用舒适性。
