多链轮组合滚子链传动结构三维设计

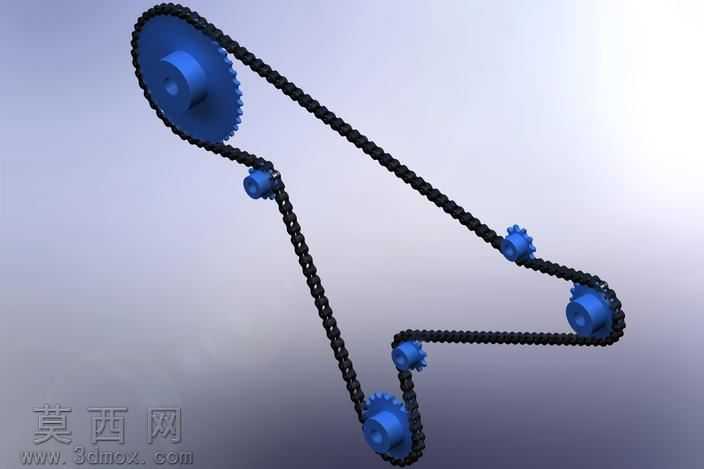

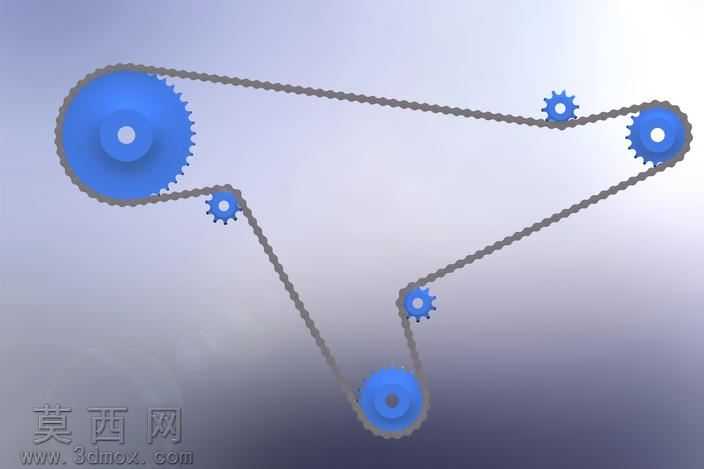

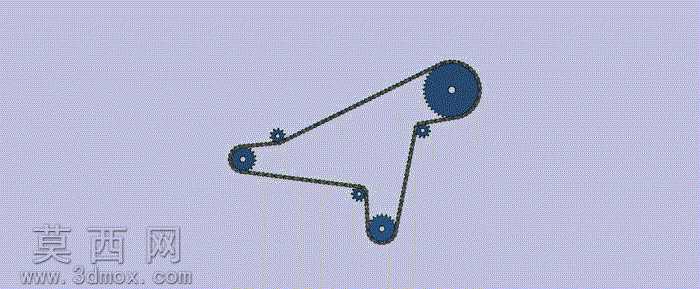

本作品为多链轮布局的滚子链传动结构三维建模成果，建模过程严格遵循ISO 606 04-1滚子链链轮的标准参数规范，在三维建模软件中完成全参数化设计，确保各部件尺寸匹配度与实际工业应用标准一致。建模阶段首先完成不同齿数、不同直径链轮的单体建模，对链轮的齿廓曲线、轮毂结构、安装轴孔进行精准绘制，还原链轮齿形与滚子啮合的精准轮廓，保证链节与链轮啮合时无干涉、传动路径顺滑。随后完成滚子链的链节建模，对内外链板、滚子、销轴、套筒等链节组成部件进行独立建模后完成装配，还原滚子链可灵活弯折、与链轮齿槽精准啮合的结构特性。整体装配阶段根据传动布局需求，排布多组不同位置、不同角度的链轮，通过路径拟合完成滚子链的环绕装配，调整链节张紧度，还原多轮系下滚子链的弯折走向与传动形态，确保所有链轮与链条的啮合位置精准，无错位、穿模问题。材质与渲染阶段，为链轮与链条赋予统一的工程塑料质感蓝色材质，模拟工业演示类模型的视觉效果，通过光影调整突出链轮的齿形结构、链条的链节拼接细节，清晰展示多组链轮间链条的环绕路径与传动逻辑。设计过程中重点考量多链轮传动的布局合理性，通过不同直径链轮的排布实现特定的传动比分配与动力传递路径规划，可用于链传动原理演示、非标传动机构设计参考，帮助设计者直观理解多轮系滚子链传动的结构组成与装配关系，为各类需要链传动的机械设备设计提供直观的三维参考模型，模型结构完整，各部件可拆分查看细节，装配关系符合实际机械装配逻辑，能够直接用于教学演示、方案展示等场景。
