阿尔加维游艇排气口组件结构设计

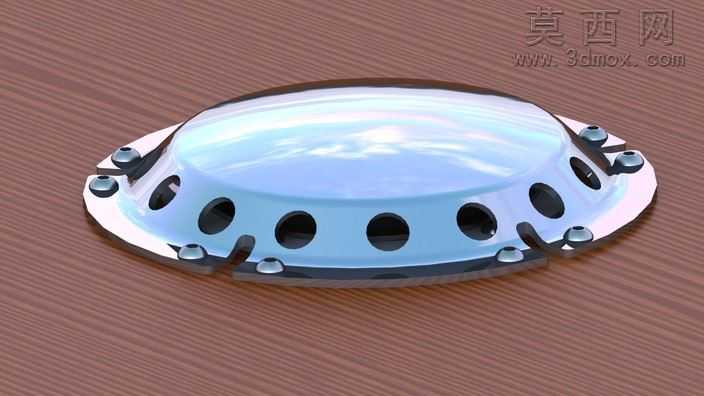

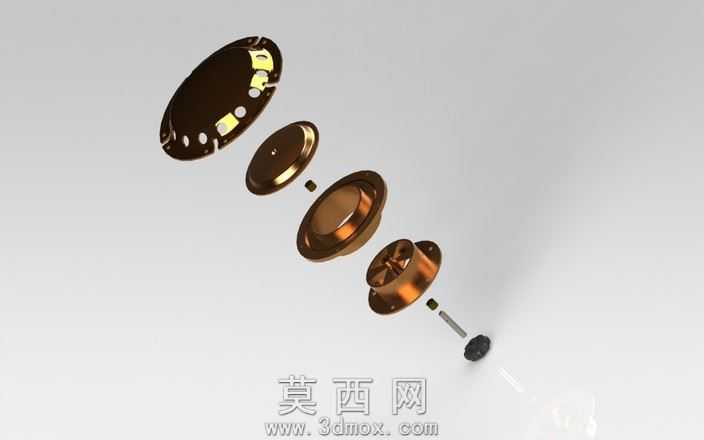

本作品为游艇配套排气口组件的三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体安装尺寸与气流通道的参数化定位，再逐一拆分各个组成零件的独立结构，确保所有零件间的装配公差控制在合理范围内，避免出现装配干涉问题。渲染阶段采用写实金属材质表现方案，针对不同零件的使用特性匹配对应材质效果：外露端盖采用抛光古铜色金属材质，调整金属粗糙度参数模拟长期户外使用的温润金属质感，同时还原表面安装孔位的倒角细节；内部导流构件采用同色系哑光金属材质，区分内外构件的视觉层次；标准外购件部分，螺栓采用不锈钢拉丝材质，准确还原螺纹牙型的细节结构，O形密封圈采用哑光黑色橡胶材质，调整材质的漫反射参数表现橡胶的弹性质感，衬套部分同样采用不锈钢材质，与螺栓材质形成细微的视觉区分。结构设计上，整套组件采用分层堆叠的装配逻辑，从外到内依次为外装饰端盖、密封压盖、导流腔体、连接基座，最后通过螺栓组件贯穿所有零件完成锁紧，O形密封圈布置在端盖与船体安装面之间，实现安装后的水密密封效果，避免航行过程中海水倒灌进入船体内部；导流腔体内部设计有平滑过渡的曲面通道，能够优化排气气流的走向，降低排气过程中的气流阻力与风噪问题。设计过程中严格遵循船舶配件的相关设计规范，所有标准件均采用ISO标准规格，方便后期的维护更换，零件的壁厚设计充分考虑了金属加工的工艺要求，避免出现壁厚突变导致的加工变形问题，安装孔位的布局匹配主流游艇的船体安装尺寸，具备良好的通用适配性，整套模型完成装配校验后，通过爆炸视图的形式清晰展示各个零件的装配顺序与位置关系，能够直接用于生产加工参考、配件展示以及装配教学使用。
