带骨架双绕组插针式低频电源变压器

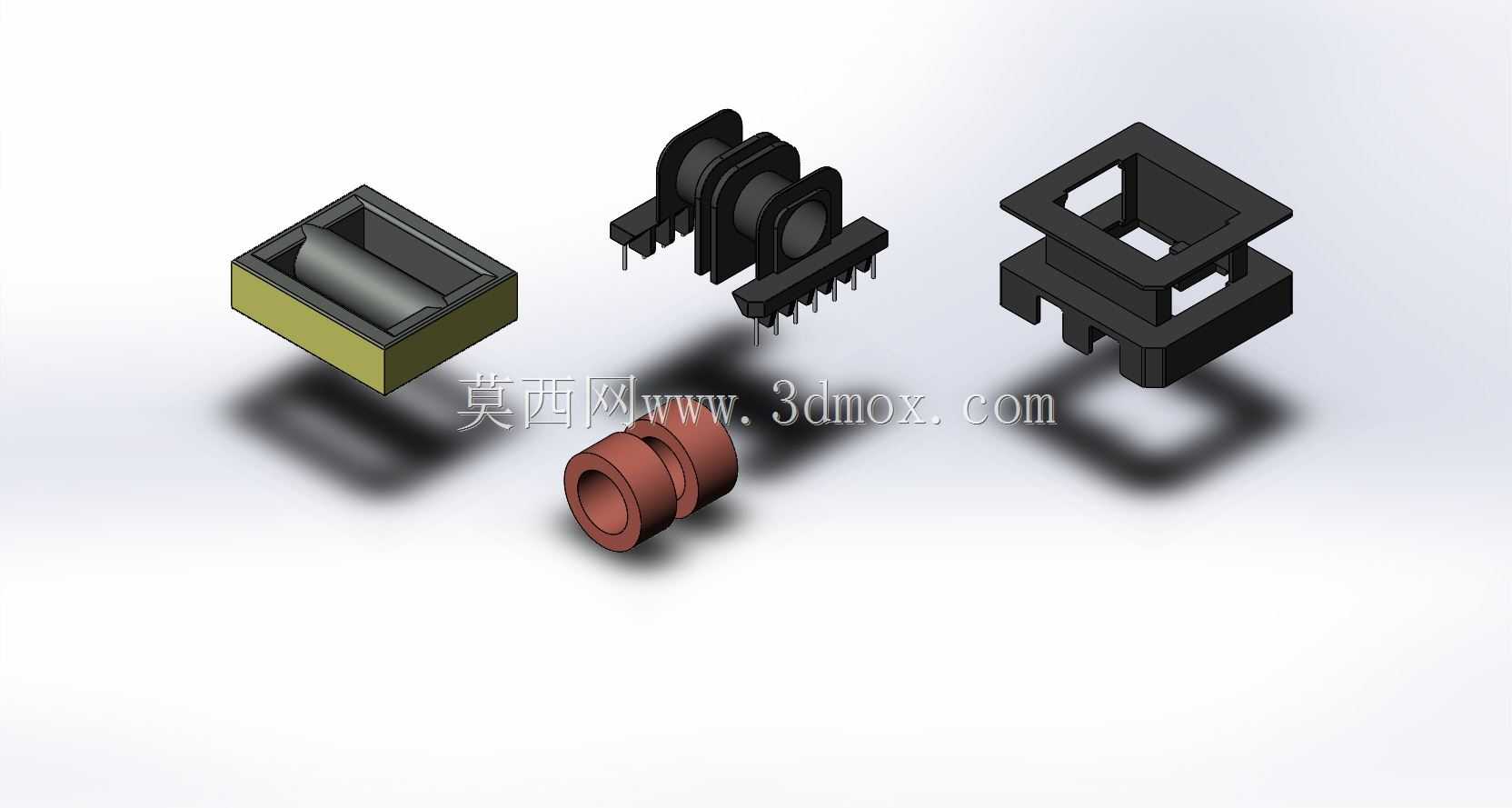

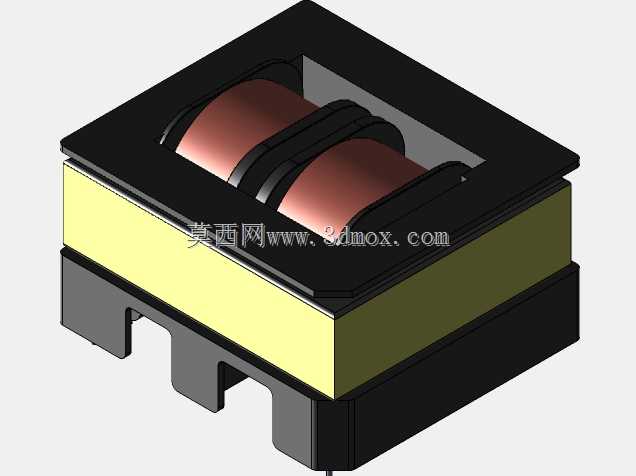

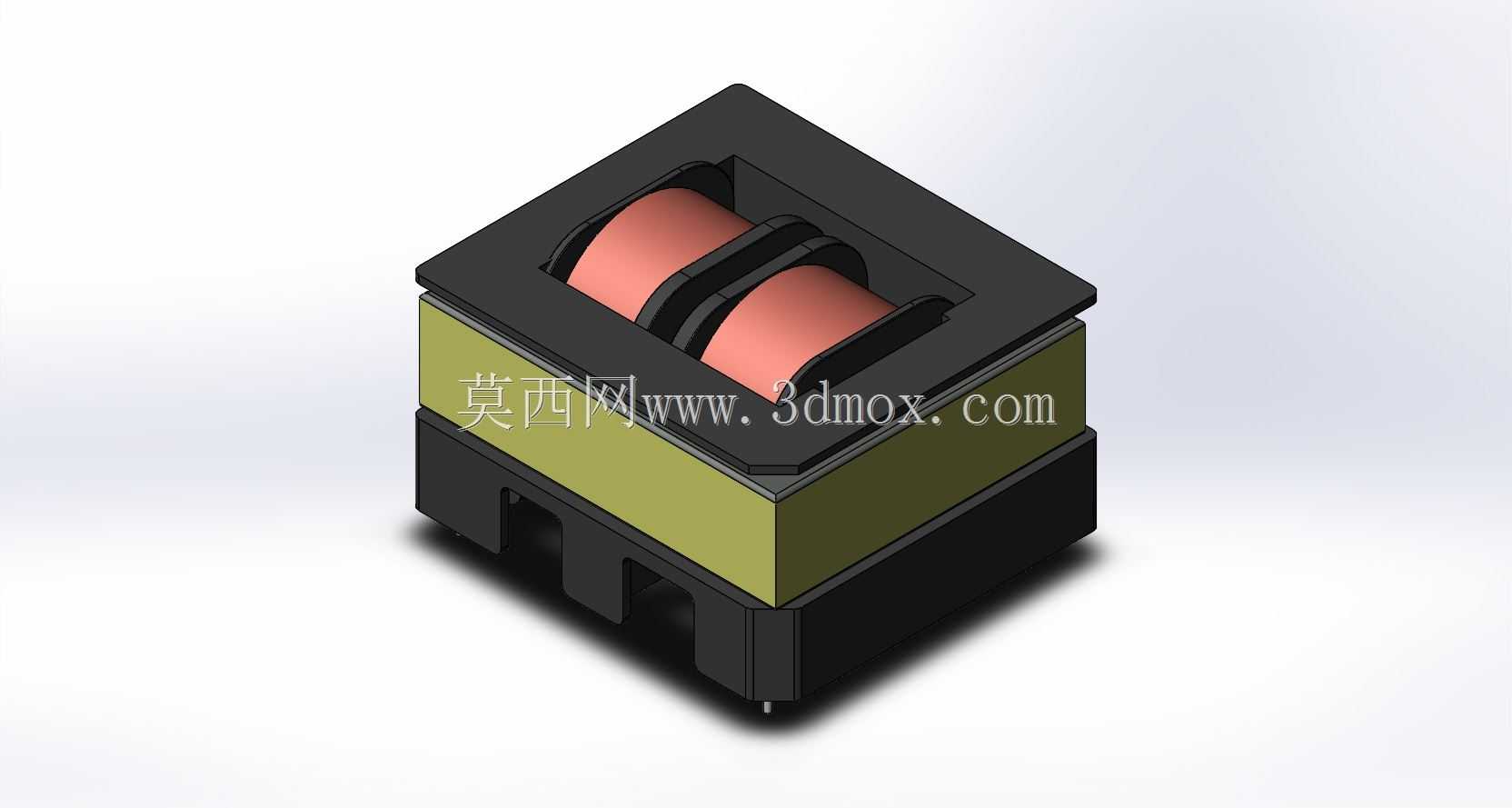

这类插针式双绕组变压器是小功率电源回路里的核心电磁转换部件，常见于工控辅助电源、民用小家电控制板、小型仪器仪表的供电前端，主要承担交流电压幅值变换、初次级电气隔离的作用，能将前端输入的较高交流电压转换为后端控制回路、信号回路需要的低压交流电，同时靠初次级绕组间的绝缘结构切断高低压侧的电气直连路径，避免后端低压回路人员触碰引发触电风险，也能抑制高压侧的共模干扰串入敏感的低压信号回路。从结构设计来看，这个模型还原的是典型的卧式插装变压器结构，外层采用EER39规格的铁氧体磁芯拼接成闭合磁路，相比传统EI型硅钢片磁芯，这类磁芯在中低频小功率场景下的涡流损耗更低，磁路闭合后的漏磁更小，能减少变压器工作时对外的电磁辐射，避免干扰周边布置的敏感器件。绕组部分采用独立骨架分槽绕制，两个绕组分别布置在骨架的两个独立槽位内，槽间的绝缘挡墙直接拉大了初次级绕组的物理爬电距离，不需要额外增加多层绝缘胶带就能满足安规要求的绝缘间距，绕制完成后磁芯与骨架的配合处做了限位卡扣结构，装配时不需要额外涂胶就能临时固定磁芯位置，后续浸漆固化后整体结构强度完全满足常规振动场景的使用要求。安装边界上，底部伸出的14根直插式引脚采用标准2.54mm间距排布，完全适配通用PCB板的插孔设计，引脚长度预留了波峰焊的吃锡余量，插装时引脚穿过PCB焊盘后露出的长度刚好满足焊接工艺要求，不会因为引脚过长导致焊后剪脚工序额外增加工时。整体外形的长宽高尺寸适配常规板上安装的空间要求，磁芯外围的方形护边结构在插件机自动插装时可以作为定位基准，配合自动化生产线的吸嘴抓取面，能直接适配SMT后段的异形元件插件工序，不需要人工额外补装。绕组的绕线方向、引脚接线定义都在模型里做了对应还原，结构设计时特意将高压绕组布置在靠近磁芯中柱的内侧槽位，低压绕组布置在外侧槽位，既可以降低高压绕组对外的绝缘防护要求，也能减少低压大电流绕组的引线长度，降低绕组自身的铜损，提升变压器的整体转换效率。磁芯拼接处的气隙在建模时做了精准还原，这个气隙的大小直接决定了变压器的饱和电流参数，设计时根据额定功率下的励磁电流大小调整气隙厚度，能避免变压器在输入电压波动上限时出现磁饱和，防止初级绕组电流激增引发绕组过热烧毁。
