内燃机活塞连杆组件高精度三维设计

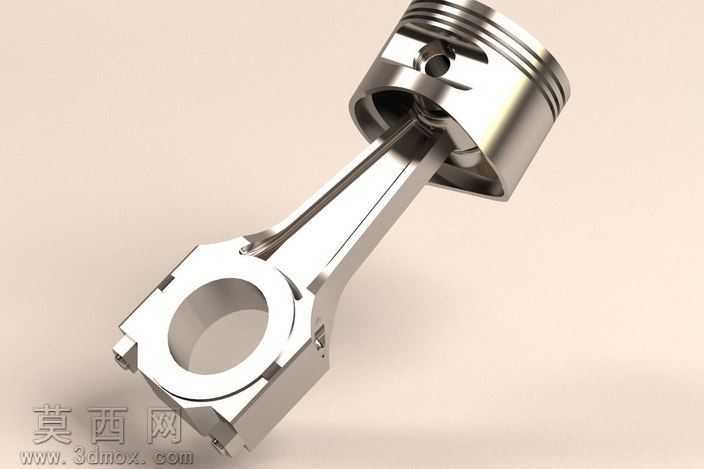

本作品为内燃机核心传动部件活塞连杆组件的三维设计成果，建模阶段严格遵循内燃机零部件实际工程尺寸规范，在三维建模软件中完成全参数化特征构建，确保各部分结构尺寸符合通用内燃机的装配适配要求。建模过程中首先完成活塞主体的特征搭建：精准还原活塞顶部的燃烧室适配轮廓、活塞环槽的等距分层结构、活塞销座的同轴孔位特征，对活塞裙部的微变型适配曲面做了平滑过渡处理，避免特征衔接处出现棱角破面。随后完成连杆部分的建模：还原连杆小头的活塞销配合孔位、杆身的工字型减重受力结构、连杆大头的分体式装配结构与螺栓定位孔位，各连接部位的圆角过渡均按照机械加工工艺要求设置，还原真实零部件的工艺细节。材质与渲染阶段，为模型赋予了高精度金属材质，模拟铝合金活塞与锻钢连杆的真实金属质感，调整材质的反射率、粗糙度参数，还原机加工金属表面的细腻光泽，搭配柔和的影棚式布光方案，通过多角度光源投射凸显零部件的结构轮廓与金属质感，渲染输出的效果图清晰展现各部分结构细节。结构设计上充分考量组件的实际运动逻辑，活塞与连杆通过活塞销实现铰接配合，预留了合理的装配间隙，连杆大头的拆分结构完全符合实际发动机的装配流程，各孔位的同轴度、端面的平行度均在建模阶段做了参数化约束，确保模型可直接用于虚拟装配验证、运动仿真演示等场景。整体设计思路围绕工程实用性展开，摒弃冗余的装饰性特征，所有结构均服务于零部件的实际功能，既还原了真实活塞连杆组件的力学结构特征，也通过精细化的建模与渲染处理，完整呈现了核心动力部件的工业美感，可用于机械原理教学、发动机结构展示、虚拟样机搭建等多种场景。
