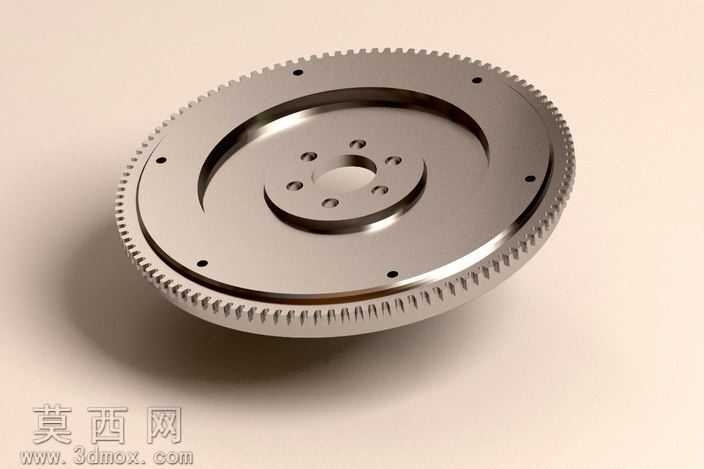

汽车发动机齿圈式飞轮盘三维结构设计

本作品为汽车发动机配套的齿圈式飞轮盘三维建模作品，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，严格遵循飞轮盘的实际功能结构进行尺寸推演与特征搭建。建模初始阶段首先确定飞轮盘的核心回转基准，以中心轴线为旋转特征的核心参考，先绘制盘体的轴向截面草图，通过旋转凸台特征生成飞轮盘的基础盘体结构，保证盘体的同轴度公差符合机械设计规范。针对盘体外缘的启动齿圈部分，采用齿形参数化生成方式，先绘制单个渐开线齿形的截面轮廓，通过圆周阵列特征完成整圈轮齿的排布，建模过程中严格控制齿距、齿顶高、齿根高的参数比例，保证齿形与启动马达驱动齿轮的啮合精度符合传动要求。盘体中心的安装定位孔组采用特征阵列方式完成，先确定中心主轴安装孔的尺寸与位置，再围绕中心孔均匀排布螺栓连接孔，每个孔位的沉头结构、倒角特征都逐一还原，保证与曲轴法兰的安装匹配度。盘体表面的环形减重槽采用旋转切除特征生成，在保证飞轮盘转动惯量符合设计要求的前提下，通过去除非受力区域的材料降低整体重量，平衡转动惯量与自重的关系。材质渲染阶段，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原钢制零件经过机加工后的金属光泽与表面质感，边缘的倒角、加工面的细微纹理都通过材质贴图与光影设置进行呈现，渲染时采用柔和的侧方主光源搭配环境补光，突出盘体的曲面层次与齿形的立体结构，清晰展现零件的结构细节。整体建模过程严格遵循机械零件的设计逻辑，每个特征的搭建都对应实际零件的加工工序，从毛坯成型到机加工的孔位、齿形、槽体结构都在模型中得到精准还原，模型的各部分结构可直接用于结构校验、装配模拟以及后续的工程图导出，能够直观展现齿圈式飞轮盘的结构特点与功能设计逻辑，清晰呈现该零件在发动机动力传输、启动啮合、运转稳速过程中的结构支撑作用。
