涡轮叶片研磨用三轴加工设备结构

　　这套三轴加工结构的核心应用场景聚焦于航空发动机、燃气轮机配套的涡轮叶片精密研磨工序，这类叶片型面为复杂自由曲面，加工精度直接决定涡轮组件的气动效率与运行寿命，常规通用磨床很难适配小批量研发阶段的叶片型面修整需求，这套结构正是针对研发场景下的单件、小批量叶片研磨工序开发。从实际用途来看，它并非面向量产线的高速加工设备，而是定位于研发阶段的叶片型面精修、研磨余量去除、表面粗糙度达标处理，可完成叶片叶盆、叶背、进排气边的多工位研磨作业，无需多次装夹即可完成单叶片大部分型面的加工，能有效减少研发阶段的装夹找正时间，降低反复装夹带来的形位公差累积。

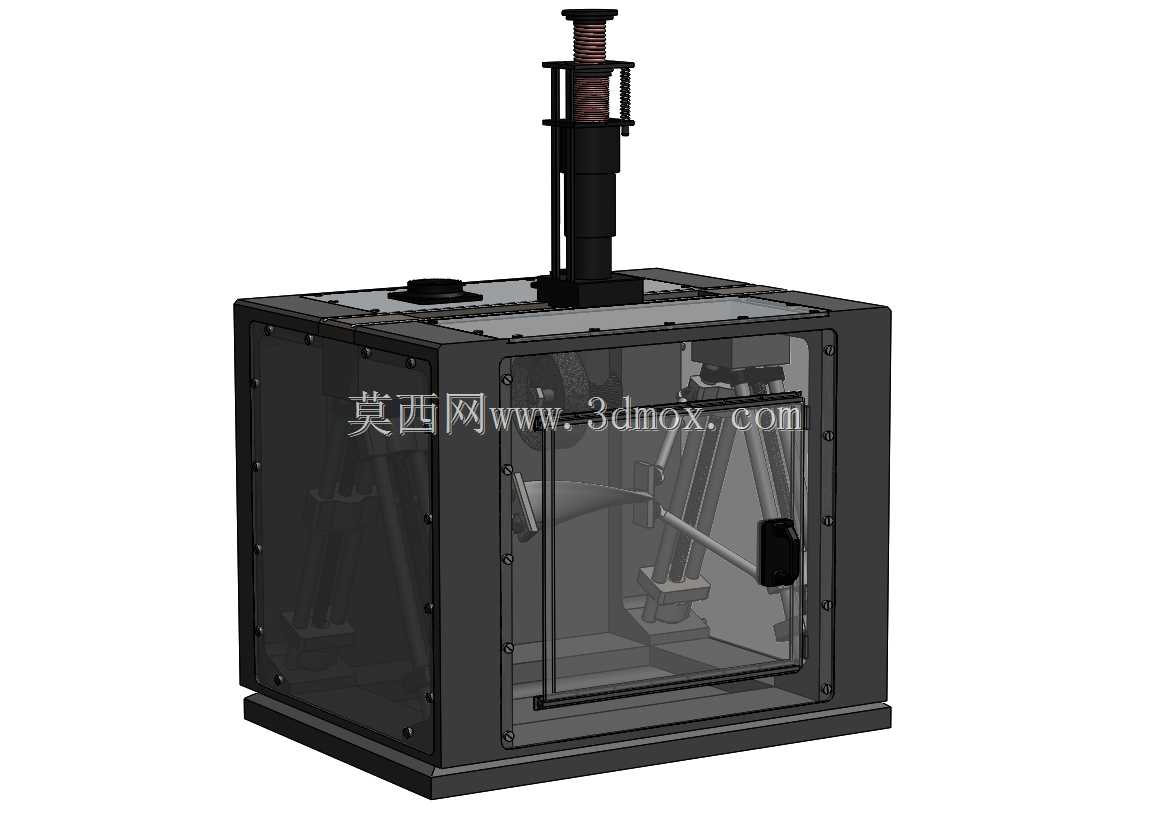

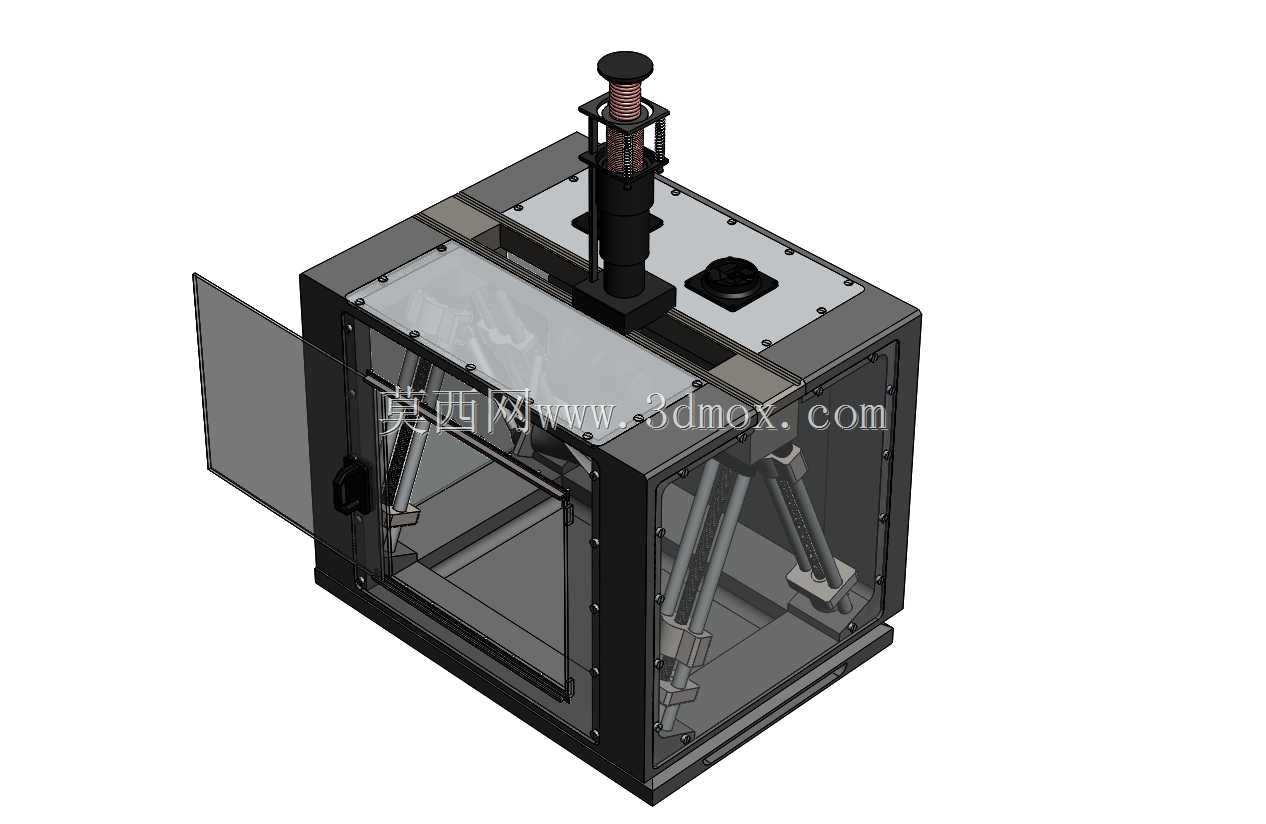

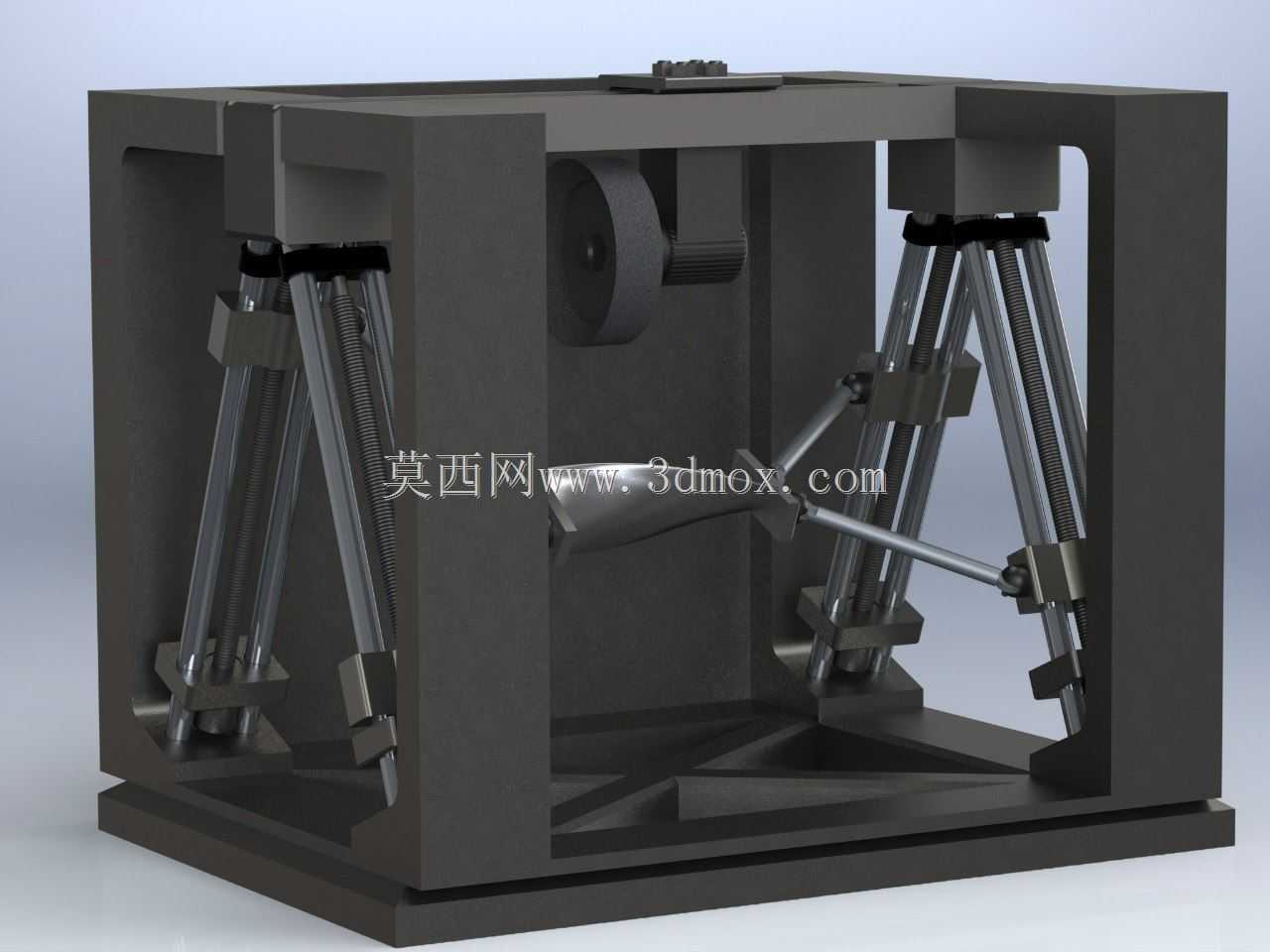

　　功能特性层面，这套结构采用立式主轴布置，Z轴方向搭载研磨执行组件，主轴的进给行程可覆盖常规中小型涡轮叶片的全高度加工范围，X、Y轴采用十字滑台结构承载工件装夹工位，三轴的运动配合可实现研磨头相对于叶片型面的轨迹进给，设备外侧设置可开合的防护舱门，加工时舱门闭合可阻挡研磨碎屑、研磨液飞溅，舱门采用透明视窗设计，操作人员可实时观察研磨状态，无需频繁停机开舱检查。设备内部的支撑结构采用框架式焊接基体，经过时效处理后可减少长期运行的结构变形，保证运动精度的稳定性，Z轴主轴组件外侧设置了防护套，可避免研磨粉尘进入主轴导轨副，延长运动部件的维护周期。

　　设计思路上，这套结构优先考虑了研发场景的灵活性与精度保持性，没有追求过高的快移速度，而是将三轴的进给分辨率、定位精度作为核心设计指标，研磨头的安装接口采用通用化设计，可根据不同的叶片材质、研磨工序更换不同粒度的研磨头，适配粗磨、半精磨、精磨的不同工序需求。设备的安装边界方面，整体采用柜式集成结构，底部为平整的安装基面，无需额外制作复杂的混凝土地基，只要放置在水平度达标的车间硬质地面即可完成安装调试，整体占地面积与常规中型立式加工设备接近，可适配普通研发实验室、中试车间的空间布局，设备后侧预留了电气布线、研磨液管路的接入接口，可快速对接车间的配套辅助系统。

　　从结构细节来看，三轴的传动副采用精密丝杠搭配线性导轨的组合，可保证进给过程的平稳性，避免爬行现象影响叶片表面的研磨质量，工件装夹区域预留了通用工装的安装位置，可根据不同规格的叶片设计定制化装夹夹具，无需改动设备主体结构。设备顶部的Z轴驱动组件设置了硬限位结构，可防止超程运行造成的主轴碰撞损坏，舱门设置了安全联锁触发结构，舱门未完全闭合时设备无法启动主轴进给，避免加工过程中的安全隐患。内部的排屑空间预留了足够的倾斜导面，研磨产生的碎屑可随研磨液汇集到排屑口，方便日常清理维护，不会出现碎屑堆积在设备内部卡滞运动部件的问题。针对涡轮叶片研磨的特殊需求，Z轴的进给可实现微量进刀，最小进刀量可满足精磨阶段的微米级余量去除需求，避免进刀量过大造成叶片型面过切报废，X、Y轴的运动轨迹可支持导入自定义加工路径，适配不同叶型的研磨轨迹编程需求，无需针对单一叶型制作复杂的仿形靠模，大幅缩短研发阶段的工艺准备周期。
