四合一等长汽车排气歧管金属管路设计

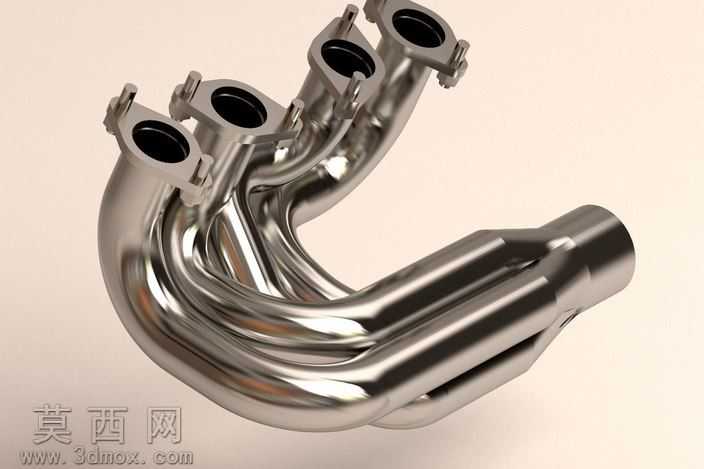

本模型为四合一等长结构的汽车排气歧管三维设计作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于发动机缸盖排气端口的安装基准，逐一确定四个进气法兰的定位坐标与安装孔位参数，保证每个法兰端面的平面度公差符合装配要求，法兰侧的快装卡接结构采用特征阵列与对称约束完成建模，确保四个接口的卡爪结构尺寸完全一致，可实现与缸盖排气口的精准对位装配。管路部分采用多段扫掠特征完成建模，严格控制每一段支管的流道长度完全相等，保证各缸排出的废气到达汇合腔的时序一致，避免排气干涉影响发动机充气效率，管路弯曲段采用大曲率顺滑过渡设计，全程规避直角弯折结构，最大程度降低排气气流的沿程阻力，支管汇合处采用渐变式汇流腔结构，通过放样特征实现四个支管到单出口的平滑过渡，减少气流交汇时的紊流损耗。材质渲染阶段采用抛光不锈钢材质参数，调整金属粗糙度至低数值，添加环境反射与高光层级，还原金属管路的镜面抛光质感，同时对管路表面的冲压纹理、焊接过渡区域做了细节材质区分，让渲染效果更贴近真实量产金属管件的视觉表现。结构设计上兼顾了安装空间避让与结构强度，管路的弯曲半径经过反复校核，既保证流道顺滑，也避免管路与周边发动机舱部件发生干涉，管壁厚度采用均匀等厚设计，在满足排气耐高温高压强度要求的前提下控制整体重量，出口端的圆柱连接段预留了标准管径尺寸，可直接匹配下游排气中段的装配接口。整体建模过程全程关联参数，后续若需调整管径、歧管长度、法兰孔位等参数，仅需修改对应特征参数即可快速完成模型迭代，无需重新搭建整体结构，可直接用于后续的流体仿真分析、结构强度校核以及生产加工的图纸输出。
