古代指南车差速齿轮传动结构模型

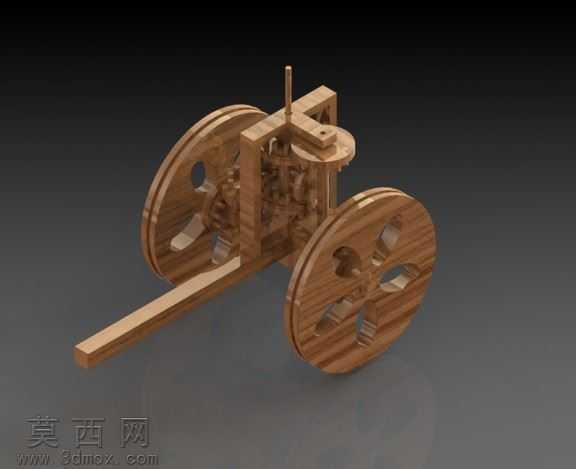

本作品为古代指南车的机械结构复原三维模型，建模阶段严格遵循乔治·H·兰彻斯特1932年提出的指南车差速传动原理，以SolidWorks为核心建模工具完成全参数化结构搭建，所有齿轮、轮轴、车架构件均按照机械传动比要求完成尺寸匹配，确保齿轮啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞或滑脱问题。模型采用木质材质作为渲染表现基底，通过SolidWorks内置材质编辑器调整木纹纹理走向、表面粗糙度与哑光反射参数，还原传统木制古机械的质朴质感，渲染阶段采用三点布光方案，主光源模拟自然光斜向照射突出构件轮廓，辅助光源补充暗部细节避免齿轮啮合区域出现死黑，环境光采用低饱和度灰度背景强化结构本身的视觉表现力。结构设计上完整还原了指南车的核心差速传动逻辑：两侧行走轮通过轮轴连接独立传动齿轮组，中间差速齿轮组将两侧轮的转速差传递至上方指向构件，当车辆转向时两侧车轮产生的转速差通过齿轮组的差速传动抵消转向角度，保证上方指向构件始终保持初始指向，完全复刻了古代指南车“车虽回运而手常指南”的机械原理。建模过程中对每一个齿轮的模数、齿数、齿形都做了标准化处理，木质构件的拼接位置预留了合理的装配间隙，长轴构件做了同轴度校验避免传动过程中出现偏心抖动，车架的支撑结构按照受力路径做了简化优化，既保留了古机械的结构特征，也符合现代机械设计的装配合理性要求。模型同时导出了STL通用格式，可直接用于3D打印制作实体拼装模型，所有传动构件均可活动，能够直观演示差速齿轮的传动过程，为古代机械原理的教学演示、科普展示提供了精准的数字化参考，整个建模过程反复校验传动比匹配关系，确保转向时指向构件的角度偏差控制在最小范围内，完整还原了这一古代伟大机械发明的核心结构逻辑。
