四缸发动机等长排气歧管结构设计

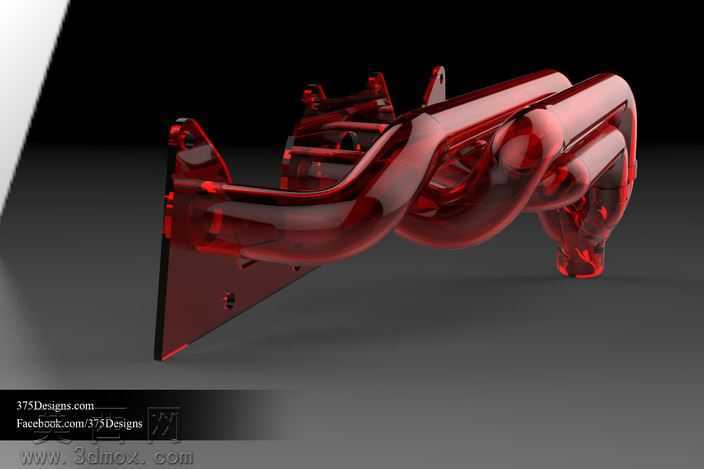

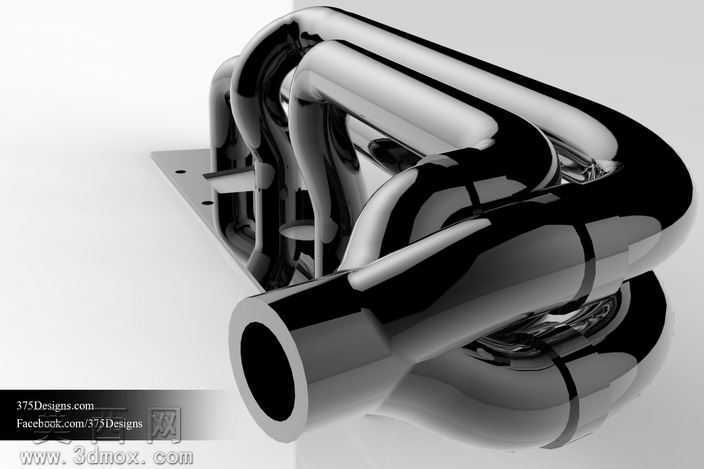

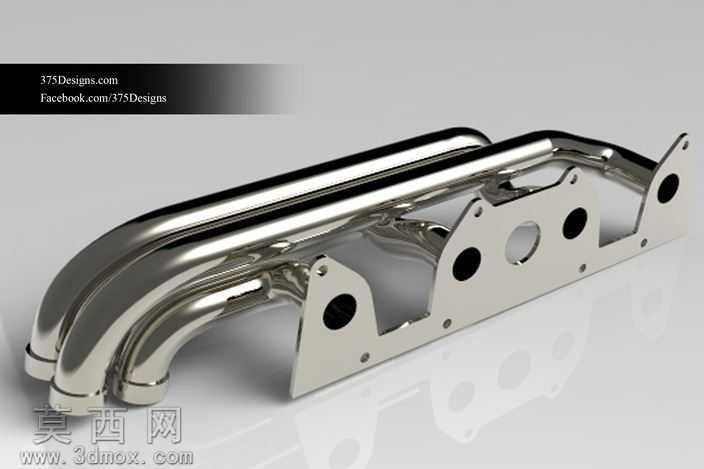

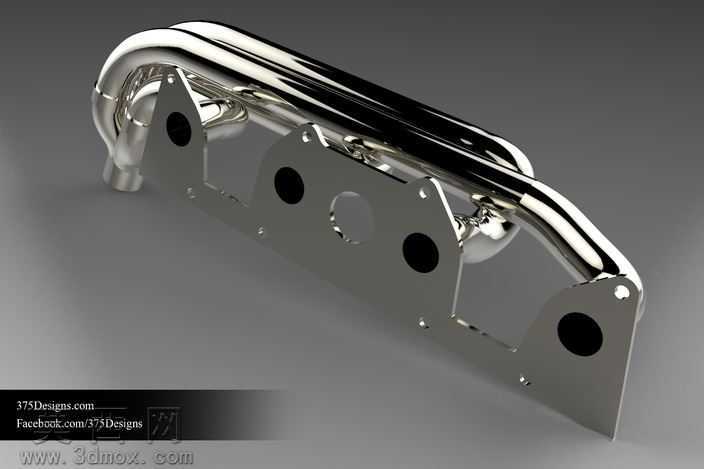

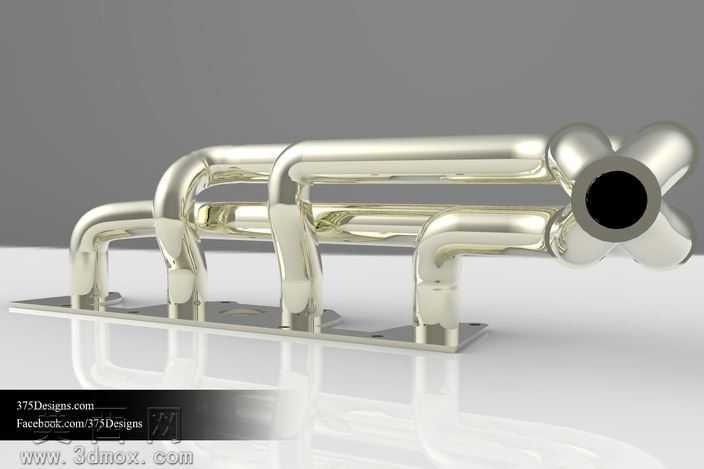

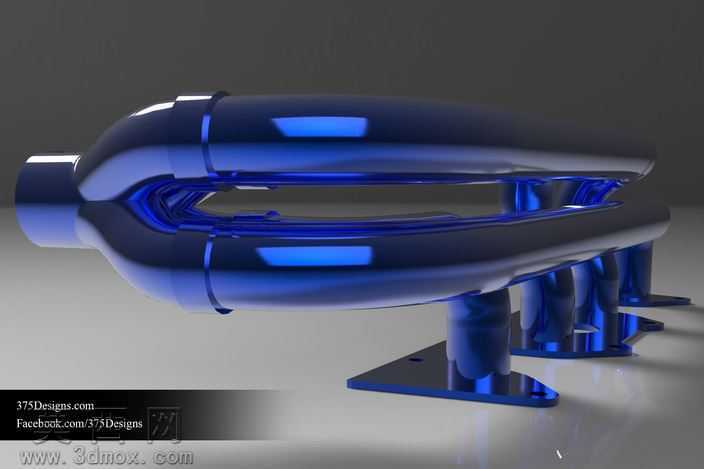

本作品为四缸汽油发动机配套的排气歧管三维设计，建模阶段依托参数化三维设计软件完成全流程结构搭建，首先基于四缸发动机的缸盖排气口排布位置、排气相位差确定各支路的走向基准，为保证各缸排气背压一致、避免排气干涉问题，设计时对四个进气支管的长度做了等长优化，每一段管路的弯曲半径都经过反复校核，既避免过小弯折造成的排气阻力骤升，也防止管路过度外扩占用过多发动机舱布局空间。建模过程中先绘制各支路的中心引导线，通过扫掠命令生成管路基础实体，再对管路衔接处做平滑过渡处理，消除直角接缝带来的应力集中隐患，同时在进气连接端设计了带螺栓安装孔的法兰安装面，法兰面的平面度、安装孔位的同轴度都严格匹配发动机缸盖的安装标准，保证装配后的密封性能。材质与渲染阶段，针对排气歧管实际使用的铸钢基材特性，调整材质参数还原金属基材的高反光镀铬质感，通过环境光遮蔽效果凸显管路的曲面流畅度，对管路弯折处的光影做精细化调整，清晰呈现各段管路的空间排布关系，法兰安装面做了细微的磨砂质感区分，和光亮的管身形成视觉层次，直观区分不同功能区域的结构特征。结构设计上充分考虑排气歧管的实际工作场景，管路壁厚设置符合高温排气工况下的强度要求，各支管交汇处的集合腔做了扩容平滑处理，让四个气缸排出的废气能够顺畅汇入总排气出口，减少紊流产生的排气噪音与动力损耗，整体管路的空间走向避开了发动机周边的线束、冷却管路等附属部件的安装位置，具备实际生产装配的参考价值。整个建模过程全程保持参数关联，后续若需要调整管路长度、弯折角度、法兰安装尺寸，只需修改对应参数即可快速完成模型迭代，无需重新搭建整体结构，能够为发动机进排气系统的性能仿真、结构优化提供精准的三维模型基础。
