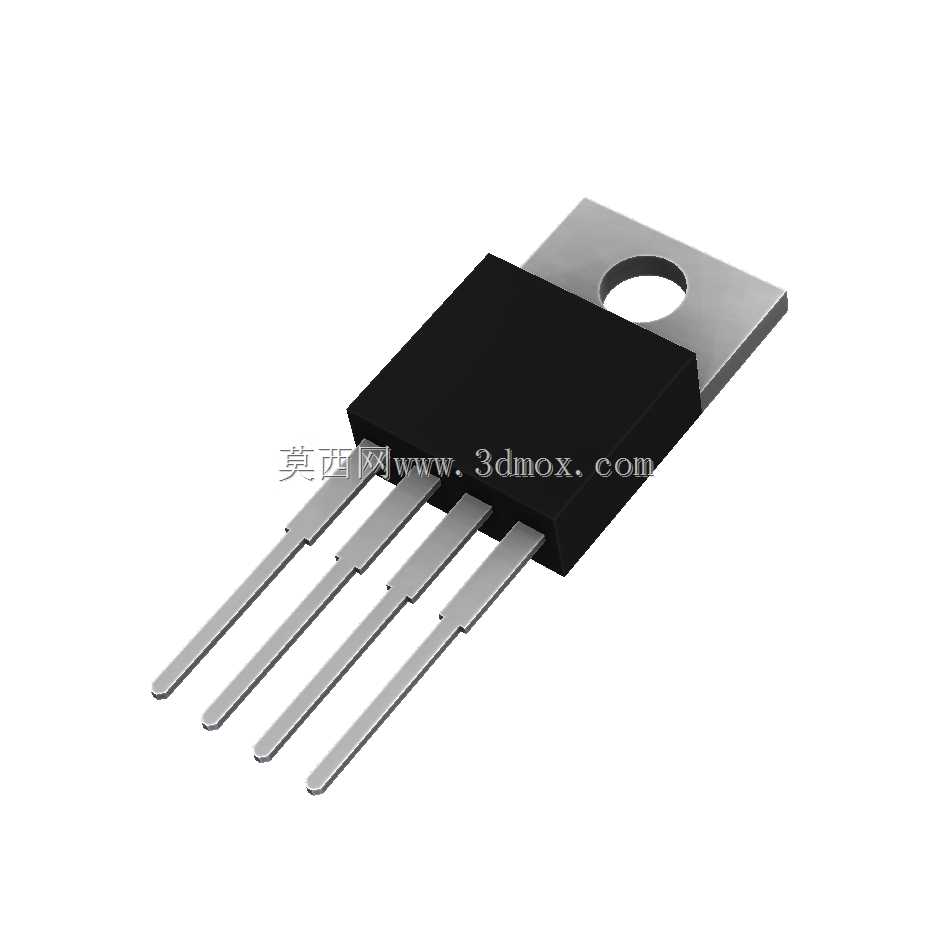

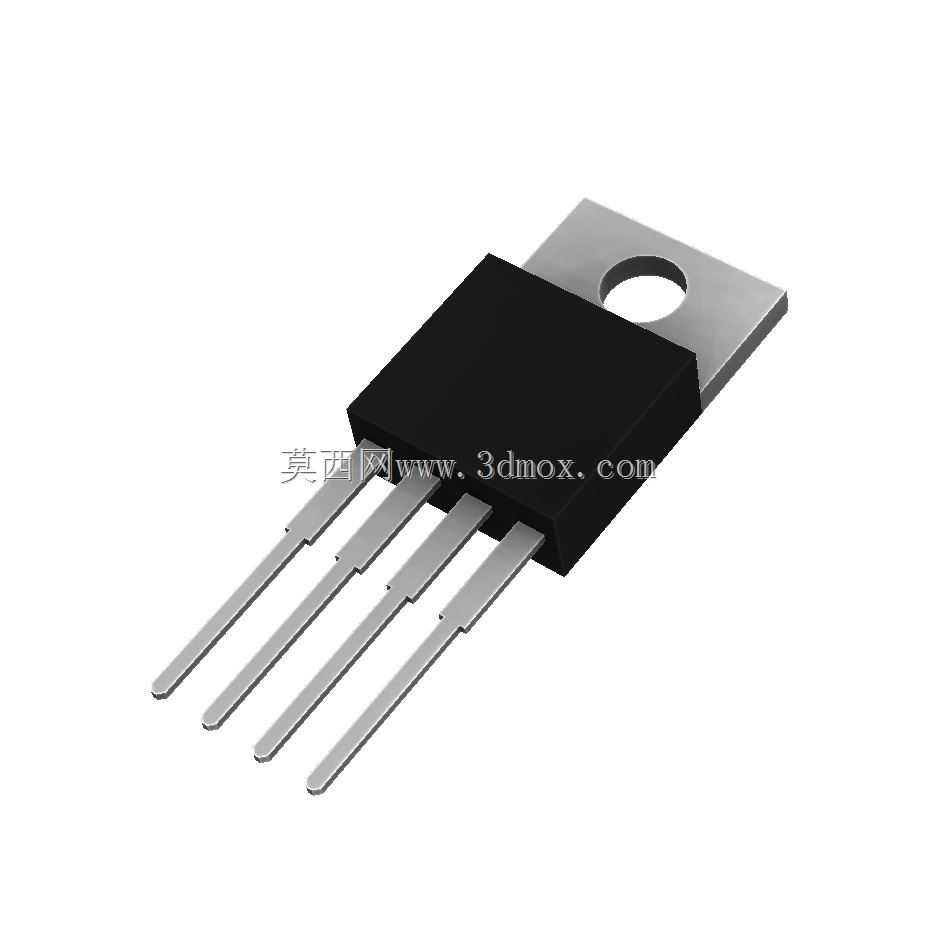

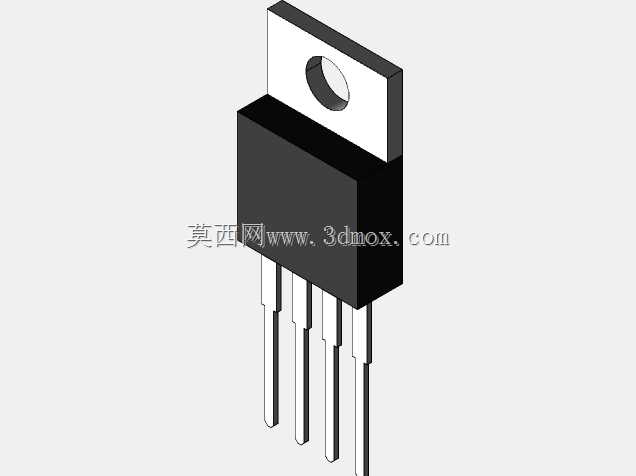

TO-220-4四引脚直插功率半导体封装

在开关电源、线性稳压电路、电机驱动、功率放大等电力电子应用场景中，直插式功率半导体的封装选型直接决定了器件的散热效率、安装可靠性与生产装配效率，TO-220-4四引脚封装正是这类场景中应用极广的封装形式。不同于常规三引脚TO-220封装，这款四引脚结构在保留原有安装孔位、散热基板尺寸的基础上，额外增设了一个信号引脚，可用于电流采样、温度反馈、使能控制等附加功能，适配集成度更高的功率器件设计需求。

从结构设计来看，该封装主体采用黑色环氧塑封料压制成型，塑封区域完全包裹内部芯片与键合引线，具备足够的绝缘强度与机械抗冲击能力，可耐受常规波峰焊、手工焊接过程中的热冲击与机械应力。背部延伸出的金属散热基板与内部芯片的散热焊盘直接连通，安装时可通过M3规格螺丝穿过基板上的圆形安装孔，将器件直接固定在铝制散热片、设备金属壳体等散热载体上，若配合导热硅脂、绝缘导热垫片使用，可进一步降低接触热阻，满足10W-50W区间的功率耗散需求，避免器件因结温过高出现性能衰减或损坏。

引脚部分采用四根等间距平行排布的直插式铜质引脚，引脚表面做镀锡处理，具备良好的可焊性与抗氧化能力，引脚间距符合通用PCB安装孔位规范，可直接适配标准TO-220四引脚焊盘，无需额外定制PCB孔位，能直接融入现有量产装配流程，降低生产端的适配成本。引脚长度预留了足够的波峰焊吃锡深度与剪脚余量，可根据不同产品的PCB安装高度需求灵活调整剪脚长度，适配不同厚度的PCB板与不同高度的安装空间。

在安装边界设计上，该封装的塑封区域与散热基板、引脚的衔接处做了应力释放过渡设计，避免安装螺丝锁紧时的机械应力传递到塑封内部导致芯片开裂或键合线脱落。散热基板的安装孔位与塑封本体、引脚的相对位置严格遵循行业通用公差要求，可兼容市面上绝大多数标准TO-220封装的散热片、绝缘粒、压线夹等配套安装辅材，工程师在做器件替换或方案迭代时，无需重新设计散热结构与PCB布局，可直接替换原有三引脚或同规格四引脚器件，大幅缩短产品研发周期。

建模过程中严格还原了封装的各部分尺寸公差，包括塑封本体的长宽高、引脚的宽度厚度与间距、散热基板的厚度与安装孔直径、孔位到各基准面的距离等关键尺寸，可直接用于PCB布局的干涉检查、散热结构的匹配设计、整机装配的空间校核，帮助工程师在设计阶段提前规避安装干涉、散热间隙不足、引脚对位偏差等常见问题，减少样机试制阶段的改模次数与调试成本。
