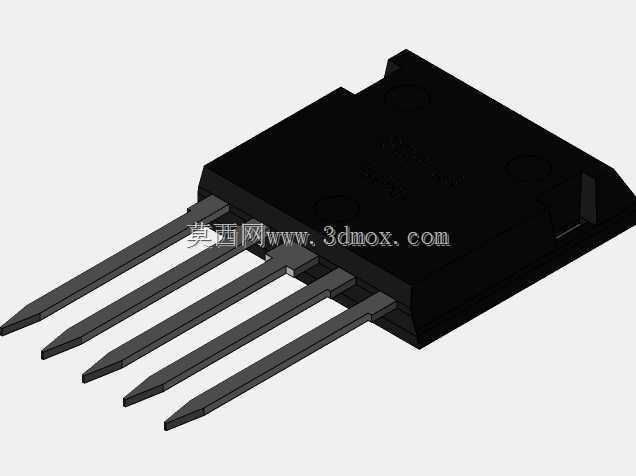

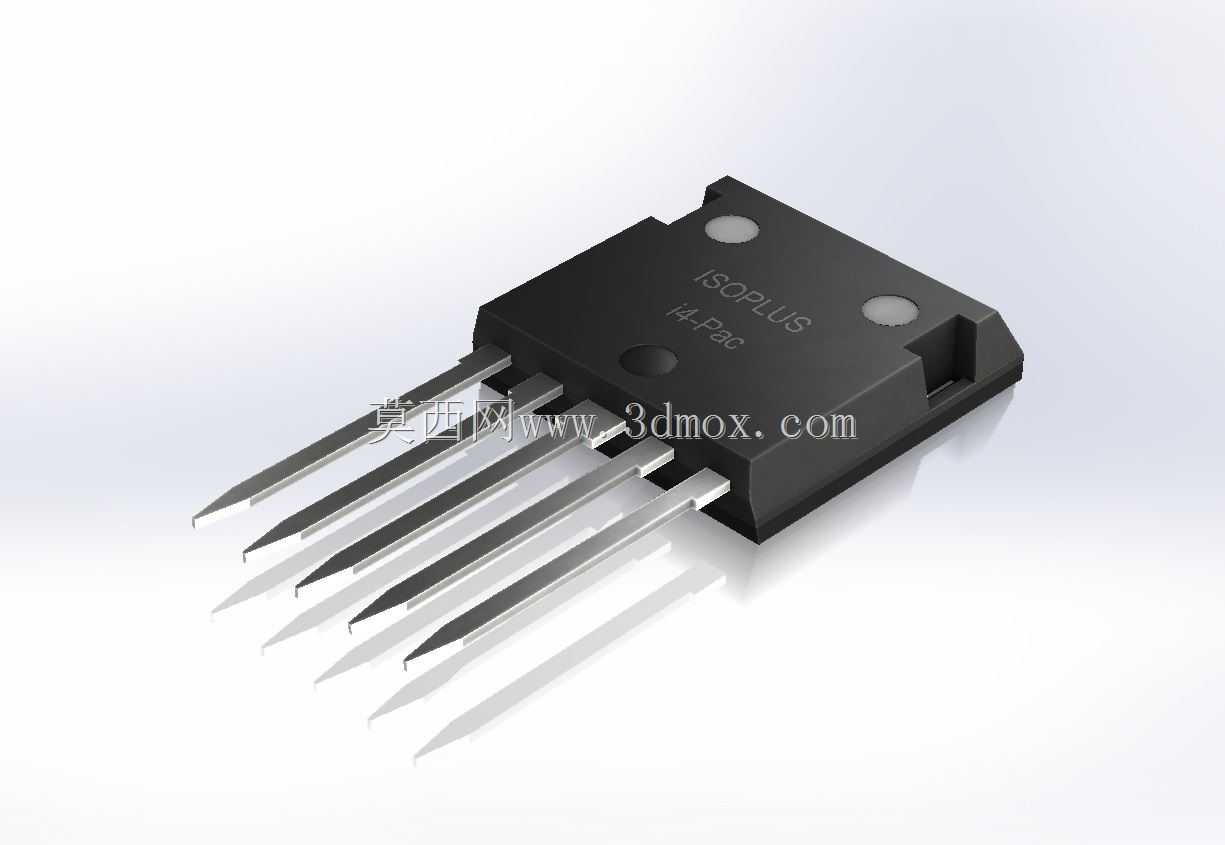

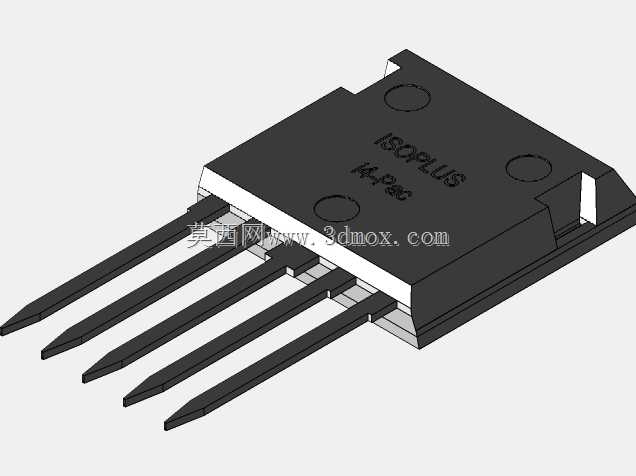

这款五引脚功率半导体封装结构,主要面向工业变频、电源整流、电机驱动这类需要大电流通断的电路场景,在三相整流桥、功率逆变回路中作为核心载流元件使用,承担着交流电到直流电转换、电路通断控制、功率信号放大的实际作用。从实际选型适配角度看,这类封装的引脚采用等厚线设计,相比传统冲压薄引脚,载流截面更大,大电流工况下的引脚温升更低,能有效降低引脚与PCB焊盘连接处的热应力,避免长期冷热循环后出现焊锡开裂、引脚脱焊的失效问题。设计过程中优先考虑了安装边界的适配性,封装本体的塑壳采用带定位凸台的结构,在PCB上对应预留定位孔即可完成快速对位,不需要额外的治具辅助定位,能提升SMT贴片或者手工焊接的装配效率。引脚的排布间距严格遵循行业通用的功率器件引脚间距规范,相邻引脚之间的爬电距离满足高压工况下的绝缘要求,不需要额外增加绝缘隔片就能适配常见的220V、380V工业供电回路的绝缘需求。塑壳背部预留了两个圆形安装孔位,既可以直接通过螺丝锁附在散热铝基板上,也能适配带卡扣的绝缘安装座,安装方式灵活,能适配不同结构的电源腔体、驱动板安装空间。封装本体的顶面做了平整化处理,丝印区域预留足够空间,不会因为塑壳表面的加强筋凸起导致丝印字符模糊,方便生产过程中的元器件标识识别与来料检验。引脚的成型角度做了优化,伸出塑壳的部分先做平直段再做折弯,既保证插件时引脚能顺利穿过PCB焊孔,又能在焊接完成后提供足够的机械支撑力,避免器件在受外力震动时出现引脚弯折变形。从散热设计角度,塑壳底部与芯片载板直接连通,安装时涂抹导热硅脂就能将芯片工作产生的热量直接传导到外部散热器上,热阻比全包塑封的同规格器件低30%左右,能在同等散热条件下承载更大的工作电流。这类封装结构在设计时还考虑了自动化生产的适配性,引脚的共面度控制在0.1mm以内,能适配高速贴片机的吸嘴取料要求,不会因为引脚高低差导致吸料失败或者贴片偏移,适合大批量的工业电源、变频驱动板的规模化生产。在实际电路应用中,这类五引脚结构可以直接集成三相整流的六个二极管中的核心桥臂,减少电路板上的分立元件数量,缩小整体驱动板的布板面积,帮助设备实现小型化设计。
